Комплексы бортовых траекторных измерений маневренных самолетов КБТИ-М, ГРСИ 52111-12

Смотреть ГРСИ
52110-12

Номер госреестра:

52111-12

Наименование СИ:

Комплексы бортовых траекторных измерений маневренных самолетов

Обозначение типа:

КБТИ-М

Производитель:

ОАО "ЛИИ им.М.М.Громова", г.Жуковский

Межповерочный интервал:

5 лет

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

14.12.2017

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 49160

об утверждении типа средств измерений

лист 1

всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы бортовых траекторных измерений маневренных самолетов

КБТИ-М

Назначение средства измерений

Комплексы бортовых траекторных измерений маневренных самолетов КБТИ-М

(далее - комплексы) предназначены для измерения радионавигационных параметров,

определения на их основе относительных координат и скорости высокодинамичных

объектов.

Описание средства измерений

Комплекс включает в себя бортовую аппаратуру, наземную аппаратуру и

программно-математическое обеспечение.

Принцип действия комплексов основан на одновременном приеме по 20-ти

каналам сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и

GPS и измерений по ним радионавигационных параметров, таких как псевдодальность до

аппарата в кодовом и фазовом режимах, псевдоскорость потребителя относительно

космического аппарата. Сигналы принимаются одновременно наземной аппаратурой

комплекса, стационарно размещенной на поверхности Земли и бортовой аппаратурой,

размещенной на борту летательного аппарата, измерения записываются и сохраняются.

После полета на основе полученной измерительной информации с использованием

программно-математического обеспечения вычисляются относительные координаты и

скорость движения летательного аппарата относительно точки размещения наземной

аппаратуры комплекса.

Бортовая аппаратура представляет собой герметичный блок малогабаритной

комплексной информационно-управляющей системы (МКИУС). В состав МКИУС входят:

встроенный флэш-накопитель объемом не менее 1 ГБ, 20-канальная плата ГНСС, антенна

ГНСС с кабелем, обеспечивающая прием сигналов ГНСС ГЛОНАСС и GPS на частотах L1

и L2, интерфейсные модули-адаптеры (32 приемника информации в формате ARINC-429,

канал приема информации в формате MIL-STD, 4 приемника-передатчика

информации в формате RS-232, 2 передатчика информации в формате ARINC-4292),

программное обеспечение (ПО).

Наземная аппаратура включает в себя аппаратуру базовой контрольной станции

(БКС) и блок контроля, управления, ввода и вывода информации (БКУ).

БКСвключаетвсебяGNSS-приемникспутниковыйгеодезический

многочастотный DELTA (Рег. № 40863-09) со штатным ПО, работающий в режиме

базовой станции, антенну ГНСС, антенный кабель, ЭВМ для сбора и хранения

результатов измерений.

БКУ включает в себя портативную ПЭВМ (ноутбук) с установленным ПО, кабели

сопряжения с МКИУС и

наземной ЭВМ

по последовательным

портам RS-232, Ethernet,

параллельному порту LPT.

Комплексы имеют следующие режимы работы:

- автономный режим работы;

- дифференциальный кодовый режим;

- дифференциальный фазовый режим.

Внешний вид составных частей комплекса и место нанесения знака об

утверждении типа представлены на рисунках 1-2.

Приложение к свидетельству № ____________об

утверждении типа средств измерений

лист № 2

всего листов 5

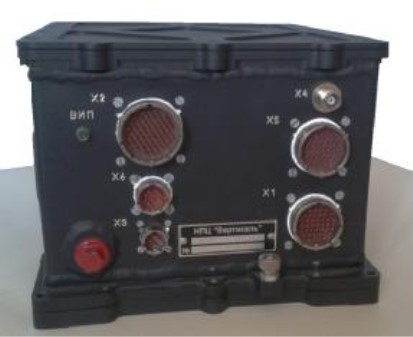

Рисунок 1 - Внешний вид блока МКИУС из состава бортовой аппаратуры.

Рисунок 2 - внешний вид GNSS-приемника спутникового геодезического многочастотного

Javad Delta из состава БКС

Программное обеспечение

ПО блока МКИУС «ПМО МКИУС-КБТИ-М» предназначено для записи

измерительных данных, ПО БКУ «ПМО БКУ» предназначено для обработки полученных

данных.

Метрологически значимая часть ПО и измеренные данные не требуют специальных

средств защиты от преднамеренных и непреднамеренных изменений.

Программно-математическое обеспечение комплекса не требует специальных

средств защиты от несанкционированного доступа и не оказывает влияния на результаты

измерений.

Идентификационные данные (признаки) ПО приведены в таблице 1.

Таблица 1

НаименованиеИдентифика-Номер версииЦифровойАлгоритм

ПО ционное (идентификацион- идентификатор вычисления

наименованиеный номер) ПОПО (контрольнаяцифрового

ПО сумма) идентификато

ра ПО

vsvr32np.exe

6.00a757f0b2CRC32

ПМО МКИУС-

КБТИ-М

ПМО БКУ

vert32a.exe

1.00af3d0252CRC32

Защита ПО от непреднамеренных и преднамеренных изменений соответствует

уровню «А» по МИ 3286-2010.

Место нанесения

знака об

утверждении типа

Приложение к свидетельству № ____________об

утверждении типа средств измерений

лист № 3

всего листов 5

от минус 40 до 55

от минус 55 до 85

от минус 10 до 35

от минус 40 до 45

Метрологические и технические характеристики

Метрологические и технические характеристики аппаратуры приведены в таблице 2

Таблица 2

Наименование параметраЗначение

± 15

± 5

± 0,7

± 0,2

± 0,1

250х212х155;

120х74х36;

112х100х14;

120х74х36;

235х208х65.

Пределы допускаемой погрешности (при уровне доверительной

вероятности 0,95) определения относительных координат в

постобработке, м:

- в стандартном режиме

- в дифференциальном кодовом режиме

- в дифференциальном фазовом режиме

Пределы допускаемой погрешности (при уровне доверительной

вероятности 0,95) определения составляющих вектора скорости в

постобработке, м/с:

- в стандартном режиме

- в дифференциальном кодовом режиме -

в дифференциальном фазовом режиме

Потребляемая мощность, Вт, не более:

-блока МКИУС от бортовой сети постоянного тока 27 В

-базовой контрольно-корректирующей станции

-блока контроля, управления, ввода и вывода информации

Масса блока МКИУС-КБТИ-М, кг, не более

Габаритные размеры (длина х ширина х высота), мм, не более:

МКИУС

антенны ГНСС бортовой аппаратуры

БКС

антенны ГНСС базовой контрольно-корректирующей станции

блока контроля, управления, ввода и вывода информации

Рабочие условия эксплуатации:

бортовой аппаратуры:

блока МКИУС
