Термометры технические жидкостные стеклянные ТТ и ТТ-В, ГРСИ 52107-12

Смотреть ГРСИ
52107-18

Номер госреестра:

52107-12

Наименование СИ:

Термометры технические жидкостные стеклянные

Обозначение типа:

ТТ и ТТ-В

Производитель:

ООО "БРЕНД девелопмент", г.Москва

Межповерочный интервал:

3 года

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

14.12.2017

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 49156

об утверждении типа средств измерений

Лист № 1

всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры технические жидкостные стеклянные типов ТТ и ТТ-В

Назначение средства измерений

Термометры технические жидкостные стеклянные типов ТТ и ТТ-В (далее - термометры)

предназначены для измерений температуры жидких и газообразных сред в различных отрас-

лях промышленности в пределах от минус 40 до 600

С.

Описание типа средств измерений

Принцип действия термометров основан на тепловом изменении объема термометриче-

ской жидкости, в зависимости от температуры измеряемой среды.

Термометр типа ТТ состоит из капиллярной трубки с резервуаром, заполненным термо-

метрической жидкостью. Капиллярная трубка помещена в защитные оправы из алюминия или

полипропилена с резьбой на гильзе для крепления термометра в установках.

Термометр типа ТТ модификации 1 может быть прямого и углового исполнения, модифика-

ции 2 - с вращающимся штоком термометра на 360

Термометр типа ТТ-В палочного типа состоит из массивной капиллярной трубки, на

внешней стороне которой нанесена шкала. Трубка с резервуаром заполняется термометриче-

ской жидкостью. Верхняя часть термометра защищена анодированным алюминиевым корпу-

сом. Резервуар термометра находится в защитной гильзе с резьбой для крепления термометра

в установках, измеряет температуру в условиях вибрации. Исполнение термометров прямое и

угловое.

Общий вид термометров:

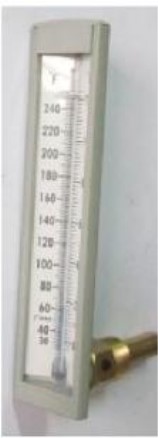

Термометры типа ТТ

модификация 1

исполнение

прямое

модификация 1

исполнение

угловое 90°

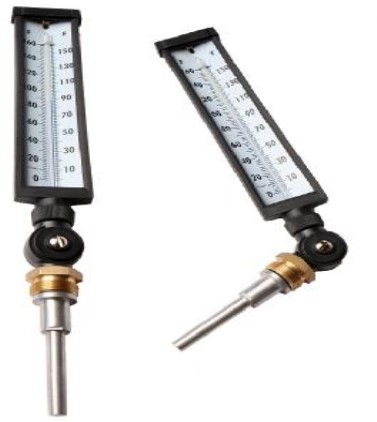

модификация 2

вращающийся шток

термометра на 360°

Лист № 2

всего листов 4

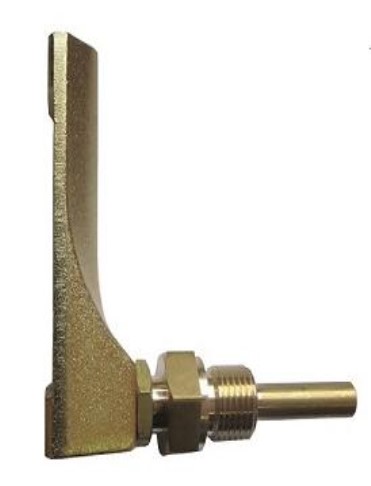

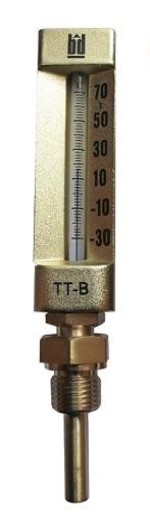

Термометры типа ТТ-В

исполнение прямоеисполнение угловое 90

Метрологические и технические характеристики

ТТ

мод. 1

125

мод. 2

250

ТТ

мод. 1

30, 40, 50, 64, 100,

150, 200

мод. 2

64, 100, 150, 200

Метрологические и технические характеристики приведены в таблицах 1, 2.

Таблица 1

ТипДиапазон измерения,

тер-ра

Цена деления,

Длина верхней час-

ти, мм

Длина погружаемой

части, мм

ТТ-В

ТТот минус 40 до 40

мод.1

мод.2

ТТ-В от минус 30 до 50

от минус 30 до 70

ТТ от минус 15 до 50

мод.2 от минус 15 до 70

ТТ от минус 10 до 50

мод.1

ТТ-В от 0 до 60

ТТ-В от 0 до 80

ТТ

мод.1

мод.2

ТТ-В от 0 до 100

от 0 до 160

ТТ-В

ТТот 0 до 120

мод.1

мод.2

ТТ-В от 0 до 200

от 0 до 240

Лист № 3

всего листов 4

110, 150, 200

30, 40, 50, 64, 100,

150, 200

ТипДиапазон измерения,

тер-ра

Цена деления,

ТТ

мод.1от 0 до 200

мод.2

ТТот 10 до 290

мод.2

ТТ-В от 0 до 300

ТТ-В от 0 до 400

от 0 до 600

Длина верхней час-

ти, мм

ТТ-В

Длина погружаемой

части, мм

ТТ-В

Таблица 2

Пределы допускаемых абсолютных погрешностей термомет-

ров при цене деления шкалы,

Диапазон измеряемых тем-

ператур,

12410

от минус 40 до 0±2-- -

св. 0 до 100±1±2±4±10

св. 100 до 200±2±4±4±10

св. 200 до 300 - -±4±10

св. 300 до 600 - - -±10

Вероятность безотказной работы термометров соответствует значению 0,94 за 2000 часов.

Средний срок службы не менее 10 лет.

Знак утверждения типа

Знак утверждения типа наносится в верхнем левом углу паспорта типографским спо-

собом.

Комплектность средства измерений

1. Термометр (модель и исполнение по заказу) - 1 шт.

2. Паспорт -1 шт.

3. Упаковочная коробка - 1 шт.

Поверка

осуществляется по ГОСТ 8.279-78. «Термометры стеклянные жидкостные рабочие. Методы и

средства поверки». При поверке применяется термометры сопротивления платиновые ПТС-

10М диапазоны измерений (0-660)

С, (минус 196- 0,01)

С, 2 разряд.

Сведения о методиках (методах) измерений

При использовании термометров технических жидкостных стеклянных типов ТТ и ТТ-

В используется метод прямых измерений (изменение

температуры), которыйприведен в

паспорте.

Нормативные и технические документы, устанавливающие требования к термометрам

техническим жидкостным стеклянным типов ТТ и ТТ-В

1.ГОСТ 28498-90 «Термометры жидкостные стеклянные. Общие технические требования.

Методы испытаний»

2. ГОСТ 8.279-78 «Термометры стеклянные жидкостные рабочие. Методы и средства повер-

ки».

3. ГОСТ 8.558-93 «Государственная поверочная схема для средств измерений температуры». 4.

ТУ 4211-001-76586391-2012 «Термометры технические жидкостные стеклянные типов ТТ и

ТТ-В. Технические условия».

Лист № 4

всего листов 4

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

- выполнение работ по оценке соответствия промышленной продукции и продукции

других видов, а также иных объектов установленным законодательством Российской Федера-

ции обязательным требованиям (измерение температуры).

Изготовитель

Общество с ограниченной ответственностью «БРЕНД девелопмент»

(ООО «БД»)

г. Москва, ул. Щербаковская, д.3, стр.1, офис 701

тел./факс (495) 645-91-96, (499) 400-04-10,

E-mail:

info@bdrosma.ru

Испытательный центр

ГЦИ СИ ФБУ «ЦСМ Московской области»,

Регистрационный номер 30083-08,

141570, Московская область,

Солнечногорский р-н, п/о Менделеево

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииФ.В. Булыгин

М.П.«_____» _____________2012 г.
