Дефектоскопы многоканальные ЭХО-КОМПЛЕКС-2, ГРСИ 52099-12
Номер госреестра:
52099-12
Наименование СИ:
Дефектоскопы многоканальные
Обозначение типа:
ЭХО-КОМПЛЕКС-2
Производитель:
ЗАО "Фирма ТВЕМА", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
14.12.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49147
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дефектоскопы многоканальные «ЭХО-КОМПЛЕКС-2»
Назначение средства измерений
Дефектоскопы многоканальные «ЭХО-КОМПЛЕКС-2» (далее по тексту - дефектоско-
пы) предназначены для измерения координат залегания дефектов типа нарушения сплошно-
сти материалов, полуфабрикатов, готовых изделий, в том числе рельсов, ультразвуковым и
магнитным методами неразрушающего контроля.
Описание средства измерений
В дефектоскопе реализованы ультразвуковой и магнитный методы неразрушающего
контроля.
Ультразвуковой метод основан на возбуждении ультразвуковых колебаний (УЗК) в ма-
териале контролируемого объекта и приеме ультразвуковых колебаний, отраженных от де-
фектов и границ материалов.
Магнитный метод основан на регистрации изменений параметров магнитного поля
контролируемого объекта, вызванного наличием в объекте дефектов типа нарушения сплош-
ности материалов.
Дефектоскоп состоит из следующих основных частей: блока электронного, персональ-
ного компьютера (ПК), комплекта пьезоэлектрических преобразователей (ПЭП) и магнитных
преобразователей. Блок электронный дефектоскопа включает в себя 18 блоков (каналов) ульт-
развуковых (16 блоков для подключения совмещенных ПЭП и 2 блока для подключения раз-
дельно-совмещенных ПЭП) и 2 магнитных блока (канала). Передача данных и прием команд
управления и настройки с ПК осуществляется контроллером управления, входящим в состав
блока электронного. Контроллер управления обеспечивает синхронизацию работы блоков
магнитных и ультразвуковых, приём от них данных, а также трансляцию им команд управле-
ния. Сигналы с выхода датчика угла поворота (ДУП), сигналы от кнопок служебной отметки,
а также сигналы коррекции путевой координаты с пульта дистанционной отметки (ПДО) по-
ступают на входы синхронизатора, где они обрабатываются и формируются синхроимпульсы,
которые передаются на контроллер управления электронного блока дефектоскопа.

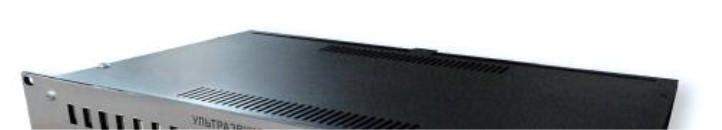

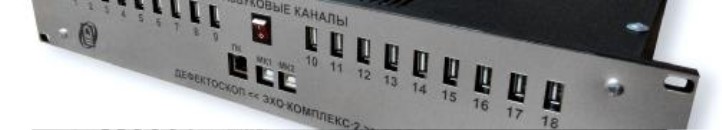

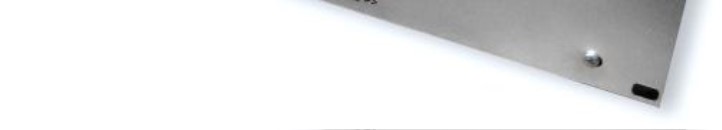

Фотография общего вида блока электронного дефектоскопа представлена на рисунке 1.
Рисунок 1 – Общий вид блока электронного дефектоскопа
Дефектоскопы
пломбируются путем фиксирования пломбировочного скотча с
ориги-
нальным номером одновременно на боковой и верхней панелях блока электронного.
Лист № 2
всего листов 4
Наименование
ПО
Цифровой идентификатор ПО
(контрольная сумма исполняе-
мого кода)
VTTuneMaster
1.1
CRC32
Программное обеспечение
На персональный компьютер устанавливается программное обеспечение (ПО)
«VTTuneMaster_Е2», которое выполняет следующие основные функции:
- установка и изменение настроек;
- запуск генераторов ультразвуковых колебаний и прием сигналов;
- отображение принятых сигналов в виде разверток типов А;
- оповещение оператора в виде световой и звуковой сигнализации о появлении сигна-
лов, превышающих установленный пороговый уровень;
Идентификационные признаки ПО дефектоскопа соответствуют данным, приведенным
в таблице 1.
Таблица 1
Идентифика- Номер версии
ционное на- (идентифика-
именованиеционный но-
ПОмер) ПО
Алгоритм вы-
числения циф-
рового иденти-
фикатора ПО
VTTuneMas-
ter_Е2
В9170753 по исполняемому
файлу VTTuneMaster_Е2-2.exe
Защита программного обеспечения дефектоскопа от непреднамеренных и преднаме-
ренных изменений соответствует уровню С согласно МИ 3286-2010.
± 1
± 2
Значение
18
2
от 100 до 200
от 20 до 40
от 0 до 2,3
± 0,2
± 1
от 1 до 200
+2/-6
+2/-3
0/-5
2,5 ± 0,25
Метрологические и технические характеристики
Таблица 2
Наименование характеристики
Количество ультразвуковых каналов, шт.
Количество магнитных каналов, шт.
Амплитуда колебаний электрических импульсов генератора импульсов возбу-
ждения, В
- для совмещенных каналов
- для раздельно-совмещенных каналов
Диапазон измерения амплитуды сигнала на входе магнитного канала, В
Пределы допускаемого значения абсолютной погрешности измерения амплиту-
ды сигнала на входе магнитного канала, В, не более
Пределы допускаемого значения абсолютной погрешности измерения отноше-
ния амплитуд сигналов на входе приемника раздельно-совмещенных каналов
(линейность усилителя приемника) в диапазоне от 15 до 45, дБ, не более
Диапазон измерения временных интервалов с преобразователем на образце №2
из комплекта КОУ-2, мкс, не менее
Пределы допускаемого значения абсолютной погрешности измерения времен-
ных интервалов с преобразователем на образце №2 из комплекта КОУ-2, мкс,
не более
Пределы допускаемого значения абсолютной погрешности измерения коорди-
нат залегания отражателя (глубины и расстояния от точки ввода УЗК до проек-
ции дефекта на поверхность) в образце № 2 из комплекта КОУ-2, мм, не более
Отклонение угла ввода от номинального значения, градус, не более:
- для ПЭП с номинальным значением угла ввода 45 градусов
- для ПЭП с номинальным значением угла ввода 58 градусов -
для ПЭП с номинальным значением угла ввода 70 градусов
Эффективная частота ПЭП и допускаемое отклонение, МГц
Значение запаса условной чувствительности, дБ, не менее, для ПЭП:
- П121-2,5-45
- П121-2,5-58
- П121-2,5-70
- П112-2,5
50
45
50
50
Лист № 3
всего листов 4
Значение
±
5
20
18
18
22
8
480х280х180
5
6
220 +22/-33
50 ± 1,25
5
Наименование характеристики
Временная нестабильность запаса условной чувствительности за 8 часов рабо-
ты, %, не более
Отношение сигнал/шум, измеренное по образцу №2 из комплекта КОУ-2, дБ,
не менее для ПЭП:
- П121-2,5-45
- П121-2,5-58
- П121-2,5-70
- П112-2,5
Время непрерывной работы при проведении контроля, ч, не менее
Габаритные размеры блока электронного (длина х ширина х высота), мм, не бо-
лее
Масса блока электронного, кг, не более
Средний срок службы, не менее, лет
Питание от сети переменного тока с параметрами:
- напряжение, В
- частота, Гц
- коэффициент высших гармоник, %, не более
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха при температуре +25
°
С, %, не более
от + 10 до + 35
от 30 до 80
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель блока электронного дефектоско-
па методом шелкографии или фотохимическим методом, а также на титульный лист форму-
ляра печатным способом.
Комплектность средства измерений
№ п.п Обозначение изделияНаименование изделияКол-во
1ВДМА.663500.142
2
3
4
5ВДМА.663500.142РЭ
6ВДМА.663500.142ФО
7МП 70.Д4-12
Блок электронный дефектоскопа1 шт.
Персональный компьютер*1 шт.
Преобразователи ультразвуковые**:4 шт.
П121-2,5-451 шт.
П121-2,5-581 шт.
П121-2,5-701 шт.
П112-2,51 шт.
Программное обеспечение «VTTuneMaster_Е2»1 экз.
Руководство по эксплуатации1 экз.
Формуляр1 экз.
Методика поверки1 экз.
* Количество зависит от заказа потребителя.
** Тип и количество зависит от заказа потребителя.
Поверка
осуществляется согласно методике поверки «ГСИ. Дефектоскопы многоканальные «ЭХО-
КОМПЛЕКС-2». Методика поверки. МП 70.Д4-12», утвержденной ГЦИ СИ ФГУП «ВНИИ-
ОФИ» в октябре 2012 года.
Основные средства поверки:
1. Генератор сигналов сложной формы AFG 3022. Синусоидальный сигнал от 1 мГц до
20 МГц, диапазон от 10 мВ
размах
до 10 В
размах
, погрешность ±(1 % от величины + 1 мВ), ампли-
тудная неравномерность (<5МГц) ±0,15 дБ, (от 5 до 20 МГц) ±0,3 дБ;
Лист № 4
всего листов 4
2. Осциллограф цифровой TDS-2012В. Пределы относительной погрешности измере-
ния напряжений ± 3%;
3. Магазин затуханий МЗ-50-2. Диапазон частот: 0 ... 50 МГц. Декады: 4х10 дБ,
11х1 дБ, 11х0.1 дБ, 0-40-70 дБ. Погрешность разностного затухания на постоянном токе:
±(0.05-0.25)%; на переменном токе: ±(0.1-0.4) %;
4. Образцы №2 и №3 из комплекта КОУ-2. Образец №2: высота 59 мм, боковые ци-
линдрические отверстия диаметром 2 и 6 мм. Образец №3: Радиус цилиндрической поверхно-
сти 55 мм.
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации,
«Дефектоскоп многоканальный «ЭХО-КОМПЛЕКС-2». Руководство по эксплуатации.
ВДМА.663500.142РЭ».
Нормативные и технические документы
Технические условия «Дефектоскоп многоканальный «ЭХО-КОМПЛЕКС-2». Техниче-
ские условия. ВДМА.663500.142ТУ.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
При выполнении работ по оценке соответствия промышленной продукции и продук-
ции других видов, а также иных объектов установленным законодательством Российской Фе-
дерации обязательным требованиям.
Изготовитель
Закрытое акционерное общество «Фирма ТВЕМА» (ЗАО «Фирма ТВЕМА»)
Адрес: 119602, г. Москва, ул. Новолесная, д.18, корп.3
Телефон: (495) 641-24-09, Факс: (495) 641-24-09
Сайт:
Адрес электронной почты:
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного
унитарного предприятия «Всероссийский научно-исследовательский институт оптико-
физических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации (Госреестр
№30003-08) от 30.12.2008.
Адрес: 119361, г. Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33, факс: (495) 437-31-47
E-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«____»__________2012 г.
