Установки для измерений магнитных характеристик полюсов ротора синхронных электродвигателей ИУТПР, ГРСИ 52094-12
Номер госреестра:
52094-12
Наименование СИ:
Установки для измерений магнитных характеристик полюсов ротора синхронных электродвигателей
Обозначение типа:
ИУТПР
Производитель:
ООО "Перспективные магнитные технологии и консультации", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ ИУТПР109-01, ИУТПР109-02
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49142
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки для измерений магнитных характеристик полюсов ротора синхронных
электродвигателей ИУТПР
Назначение средства измерений
Установки для измерений магнитных характеристик полюсов ротора синхронных
электродвигателей ИУТПР (далее установка) предназначены для измерений значений магнитной
индукциивконтрольныхточкахрабочегозазораконтрольноймагнитнойсистемы
с установленным в неё полюсом ротора синхронного электродвигателя, а также для измерения
значения магнитной индукции в межполюсном зазоре синхронных электродвигателей.
Описание средства измерений
Принцип действия установки основан на измерении магнитной индукции с помощью
первичных измерительных преобразователей Холла.
Установка состоит из контрольной магнитной
системы, многоканального измерителя
магнитной индукции с координатным устройством, переносного измерителя магнитной
индукции и меры магнитной индукции.
Фотография общего вида установки приведена на рисунке 1.
Контрольная магнитная система (далее КМС) представляет собой магнитопровод,
выполненный из магнитомягкой стали, и предназначена для размещения в ней полюса ротора
(далее ПР) синхронного электродвигателя.
Многоканальный измеритель магнитной индукции с координатным устройством
предназначен для измерений магнитной индукции в рабочем зазоре КМС в контрольных точках
по 11 измерительным каналам и перемещения измерительных преобразователей Холла над
поверхностью ПР в автоматическом режиме.
Многоканальный измеритель магнитной индукции включает в себя:
- управляющий компьютер,
- линейку измерительных преобразователей магнитного поля,
- блок позиционирования,
- координатное устройство.
При проведении измерений полюс ротора помещается в контрольную магнитную сис-
тему. Линейка измерительных
преобразователей магнитного поля с помощью координатного
устройства в автоматическом режиме перемещается в рабочем зазоре КМС над поверхностью
ПР, останавливаясь в
заданных управляющей
программой
позициях. При остановке линейки
управляющий компьютер производит поочерёдный опрос датчиков магнитного поля, данные с
которых поступают в управляющий компьютер. В результате управляющая программа форми-
рует файл с данными о значениях магнитной индукции, измеренных в заданных точках. Данные
визуализируются управляющей программой на дисплее управляющего компьютера в виде
трёхмерного графика распределения значений магнитной индукции над поверхностью ПР и
могут быть распечатаны в виде протокола установленной формы.
Переносной измеритель магнитной индукции предназначен для измерений магнитной
индукции в межполюсном зазоре синхронных электродвигателей.
Мера магнитной индукции представляет собой скобообразный источник постоянного
магнитного поля, состоящий из двух редкоземельных магнитов на основе SmCo, соединенных
магнитопроводом.
Мера магнитной индукции предназначена для периодического контроля многоканаль-
ного и переносного измерителей магнитной индукции при проведении измерений.
По рабочим условиям применения и предельным условиям транспортирования
установка относится к группе 1 по ГОСТ 22261-94.
Лист № 2
Всего листов 5
Корпуса установки опломбированы пломбами для предотвращения возможности
несанкционированного вмешательства в работу измерителя, которое может привести к искаже-
нию результатов измерений. Места пломбирования обозначены стрелками на рисунке 1.

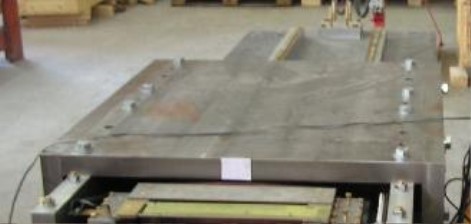

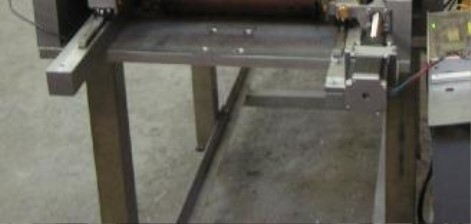

Рисунок 1 – Общий вид установки:
1 – контрольная магнитная система,
2 – мера магнитной индукции,
3 – блок позиционирования,

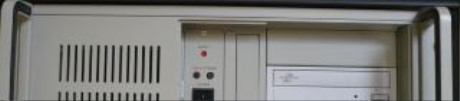

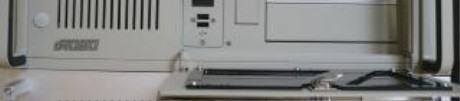

4 – управляющий компьютер,

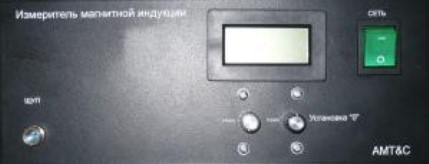

5 – переносной измеритель магнитной индукции
1
3
2
5
4
Лист № 3
Всего листов 5
Программное обеспечение
Программное обеспечение установки (далее - ПО) обеспечивает управление установ-
кой и проведение измерений в реальном времени.
Одна часть ПО записана в процессоре, расположенном на линейке измерительных
преобразователей магнитного поля и защищена от внешних воздействий схемотехнически (не-
возможно провести перепрограммирование) и конструктивно (пломбирование корпуса).
Вторая часть ПО записана в процессоре блока позиционирования и защищена от
внешних воздействий схемотехнически (невозможно провести перепрограммирование) и
конструктивно (пломбирование корпуса)
Третья часть ПО установлена на управляющем компьютере и по доступным для
пользователя интерфейсам изменение метрологически значимой части ПО СИ невозможно
физически.
Идентификационные данные ПО приведены в таблице 1.
Защита ПО установки от непреднамеренных и преднамеренных изменений соответствует
уровню C по МИ 3286-2010.
Тest_PR
ИУТПР109-01
1.1.0.3
1.2.0.3
Таблица 1
Наименование ПО
Идентификационное
наименование ПО
Номер версии
(идентифика-
ционный
номер) ПО
Цифровой иден-
тификатор ПО
(контрольная
сумма исполняе-
мого кода)
Алгоритм
вычисления
цифрового
идентифи-
катора ПО
Программа управления
и сбора данных при
измерениях магнитной
индукции в рабочем
зазоре КМС
Тest_PR
ИУТПР109-02
2fb249d5f5a93630
9c81f0516da288b4
e6dd3eebf64d824e
MD5
8460838b68005a8
8
Метрологические и технические характеристики
Многоканальный измеритель магнитной индукции:
Диапазон измерений магнитной индукции
постоянного магнитного поля, мТл .......................................................................... от 300 до 1200.
Пределы допускаемой относительной погрешности измерений
магнитной индукции постоянного магнитного поля, % .............................................................
±
2.
Переносной измеритель магнитной индукции:
Диапазон измерений магнитной индукции
постоянного магнитного поля, мТл .......................................................................... от 300 до 1200.
Пределы допускаемой относительной погрешности
измерений магнитной индукции постоянного магнитного поля, % ..........................................
±
2.
Мера магнитной индукции:
Воспроизводимое значение магнитной индукции
постоянного магнитного поля, мТл .............................................................................................890.
Пределы допускаемой относительной погрешности воспроизведения
магнитной индукции постоянного магнитного поля, % ..........................................................
±
0,7.
Рабочий зазор, мм, не менее ........................................................................................................... 7.
Размеры рабочей области (длина х ширина х высота), мм не менее .................................5 х 5 х 5.
Неоднородность магнитной индукции в рабочей области, %, не более ................................. ± 0,2.
Напряжение питания от сети переменного тока частотой (50 ± 0,2) Гц, В ................... (220 ± 22).
Мощность, потребляемая от сети, В·А, не более ....................................................................... 200.
Лист № 4
Всего листов 5
Масса, кг, не более:
– контрольная магнитная система со столом .................................................................. 100;
– блок позиционирования .................................................................................................... 2; –
управляющий компьютер ................................................................................................. 7; –
переносной измеритель магнитной индукции ................................................................. 2; –
мера магнитной индукции ................................................................................................ 5.
Габаритные размеры(длина х ширина х высота), мм, не более:
– контрольная магнитная система со столом ................................................ 2440
´
785
´
250; –
блок позиционирования ................................................................................ 250 ×245×100; –
управляющий компьютер ............................................................................. 500 ×440×175; –
переносной измеритель магнитной индукции ......................................... 100
´
250
´
250; –
мера магнитной индукции .............................................................................. 280
´
115
´
50.
Время установления рабочего режима, мин, не более ................................................................ 30.
Продолжительность непрерывной работы, ч, не менее ................................................................. 8.
Средняя наработка на отказ, ч, не менее .................................................................................. 5000.
Средний срок службы, лет, не менее .............................................................................................. 5.
Знак утверждения типа
Знак утверждения типа наносится на шильдики, расположенные на корпусах контрольной
магнитной системы, переносного измерителя магнитной индукции и меры магнитной индукции
(по технологии предприятия-изготовителя) и на титульные листы руководства по эксплуатации
ЯИЛТ.558.00.00РЭ (типографским способом).
Комплектность средства измерений
Комплектность установки приведена в таблице 2.
Таблица 2
Обозначение
Количество
1 шт.
1 шт.
ЯИЛТ.558.00.00 РЭ
1 шт.
1 шт.
1 шт.
3 шт.
1 экз.
ЯИЛТ.558.00.00 ФО
1 экз.
ЯИЛТ.558.00.00 МП
Наименование
Контрольная магнитная система со столом
Многоканальный измеритель магнитной индукции
с координатным устройством
Переносной измеритель магнитной индукции
Мера магнитной индукции
Комплект ЗИП
Транспортная тара
Установки для измерений магнитных характеристик
полюсов ротора синхронных электродвигателей ИУТПР
Руководство по эксплуатации
Установки для измерений магнитных характеристик
полюсов ротора синхронных электродвигателей ИУТПР.
Формуляр
Установки для измерений магнитных характеристик
полюсов ротора синхронных электродвигателей ИУТПР.
Методика поверки
1 экз.
Лист № 5
Всего листов 5
Поверка
Поверка осуществляется по методике поверки «Установки для измерений магнитных
характеристик полюсов ротора синхронных электродвигателей ИУТПР. Методика поверки.»
ЯИЛТ.558.00.00 МП, утвержденной руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 18.04.2012 г.
Основное поверочное оборудование:
– измеритель магнитной индукции Ш1–9 (рег. № 9335-83), диапазон измерений
магнитной индукции от 20 до 2000 мТл; относительная погрешность измерений магнитной
индукции постоянного магнитного поля ± 0,02 %;
– миллитесламетр портативный универсальный ТП2-2У (рег. № 16373-08), диапазон
измерений магнитной индукции постоянного магнитного поля от 0,01 до 2000 мТл, относи-
тельная погрешность измерений магнитной индукции постоянного магнитного поля
±
2 %.
Сведения о методиках (методах) измерений
«Установки для измерения магнитных характеристик полюсов ротора синхронных
электродвигателей ИУТПР. Руководство по эксплуатации.» ЯИЛТ.558.00.00 РЭ.
Нормативные документы, устанавливающие требования к установкам для измерений
магнитных характеристик полюсов ротора синхронных электродвигателей ИУТПР
ГОСТ Р 51070-97 «Измерители напряженности электрического и магнитного полей.
Общие технические требования и методы испытаний.»
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия.»
ГОСТ 8.144-97 «ГСИ. Государственная поверочная схема для средств измерений
магнитной индукции постоянного магнитного поля в диапазоне от 0,05 до 2 Тл.»
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям.
Изготовитель
Общество с ограниченной ответственностью «Перспективные магнитные технологии и
консультации» (ООО «ПМТ и К»)
142191, г. Москва, г. Троицк, ул. Промышленная, 4
Телефон/факс: (495) 777-72-26.
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «ВНИИФТРИ»;
141570, Московская обл., Солнечногорский р-н, гор. пос. Менделеево, Главный
лабораторный корпус
Телефон/факс: (495) 744-81-85, e-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИФТРИ действителен до 01.11.2013 г.
(Госреестр № 30002-08)
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.П.«___»__________ 2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 63485-16 | Система измерений количества и параметров нефти сырой в составе дожимной насосной станции №18 Федоровского месторождения | Нет данных | ООО "НПП "ОЗНА-Инжиниринг", г.Уфа | 1 год | Перейти |
| 62196-15 | Система измерений количества и показателей качества нефти № 219 НГДУ "ДЖАЛИЛЬНЕФТЬ" | Нет данных | ООО "НПП "Нефтегазинжиниринг", г.Уфа | 1 год | Перейти |
| 33555-06 | Система измерений количества и показателей качества нефти № 631 | Нет данных | ООО "ТРЭИ", г.Москва | 1 год | Перейти |
| 67088-17 | Система измерений количества и показателей качества нефтепродуктов № 1233 | Нет данных | ООО "ИМС Индастриз", г.Москва | 1 год | Перейти |
| 61795-15 | Система измерений количества и показателей качества нефти № 163 ОАО "СМП-Нефтегаз" | Нет данных | ЗАО "ИМС Инжиниринг", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
