Номер госреестра:
52092-12
Наименование СИ:
Калибратор кажущихся зарядов
Обозначение типа:
LDC-5
Производитель:
Фирма "Doble Lemke GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 200311022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49139
об утверждении типа средств измерений
лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибратор кажущихся зарядов LDC-5
Назначение средства измерений
Калибратор кажущихся зарядов LDC-5 предназначен для воспроизведения импульсов с
заданными параметрами при калибровке измерителей частичных разрядов, реализующих
электрический метод измерения характеристик частичных разрядов.
Описание средства измерений
Принципдействиякалибратораоснованнаформированиификсированных
электрических импульсов путем заряда встроенной выходной емкости с последующим ее
разрядом во внешнюю цепь.
Импульсный сигнал от встроенного генератора
подается на выход калибратора
через
инжекционный конденсатор (конденсатор связи). Амплитуда импульса и величина емкости
инжекционного конденсатора известны, поэтому в цепь измерения можно инжектировать
определенный заряд. Ответную реакцию цепи на
инжектированный заряд можно измерить и
позднее использовать для определения величины неизвестного действительного частичного
разряда.
Выходные импульсы калибратора имеют крутой фронт и экспоненциальный срез.
Величина заряда на выходе калибратора может быть установлена в четырех фиксированных
значениях.
Калибратор предназначен для подключения к измерительной цепи, имеющей
стандартное сопротивление 50 Ом.
Основные узлы калибратора: генератор импульсов, инжекционный конденсатор,
переключатель.
Конструктивно калибратор выполнен в металлическом прямоугольном корпусе.

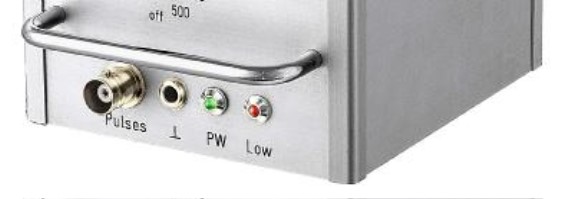

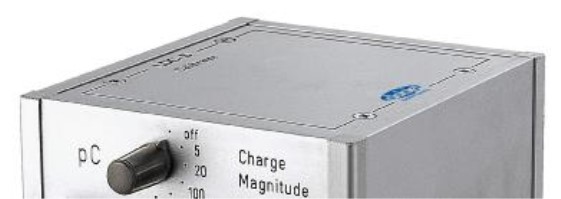

На передней панели калибратора расположены: переключатель величины заряда,
разъем типа BNC для подключения измерительной цепи, разъем для подключения заземления,
светодиодные индикаторы, ручка для переноски.
Питание калибратора осуществляется от батареи.
Дляпредотвращениянесанкционированногодоступакалибраторпломбируется
специальной наклейкой, при повреждении которой остается несмываемый след.
Калибратор относится к ремонтируемым и восстанавливаемым изделиям.
лист № 2
всего листов 3
Метрологические и технические характеристики
± (0,05Q + 1 пКл)
Значение
5, 20, 100, 500
50
500
100
130×100×60
0,515
9 В, батарея типа 6LR61
Таблица 1 – Метрологические и технические характеристики
Характеристика
Номинальное значение воспроизводимого кажущегося заряда, пКл
Пределы допускаемой абсолютной погрешности воспроизведения
кажущегося заряда, пКл
Время нарастания фронта импульса, не более, нс
Частота следования импульсов, Гц
Номинальное значение емкости инжекционного конденсатора, пФ
Габаритные размеры (длина×ширина×высота), мм
Масса, кг
Электропитание
Рабочие условия применения:
температура окружающего воздуха, °С
относительная влажность воздуха, %
от + 5 до + 45
до 80
гдеQ – значение воспроизводимого кажущегося заряда, пКл.
Знак утверждения типа
Знак утверждения типа наносится методом наклейки на лицевую панель прибора и
типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений
Таблица 2 – Комплект поставки
Наименование
Калибратор LDC-5, зав. № 200311022
Измерительные кабели (красный и черный) длиной 1 м
Зажимы типа «крокодил» (красный и черный)
Адаптер для разъема BNC
Батарея питания
Руководство по эксплуатации
Методика поверки
Количество
1
2
2
1
1
1
1
Поверка
осуществляется по документу МП 52092-12 «Калибраторы кажущихся зарядов LDC-5.
Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в октябре 2012 г.
Средства поверки: осциллограф цифровой запоминающий WaveJet 352 (± 1,5 %; 0,001 %).
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к калибратору
кажущегося заряда LDC-5
1. ГОСТ 22261-94Средства измерений электрических и магнитных величин. Общие
технические условия.
2. Техническая документация фирмы «Doble Lemke GmbH», Германия.
лист № 3
всего листов 3
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- «выполнении работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям».
Изготовитель
Фирма «Doble Lemke GmbH», Германия.
Адрес: Zschoner Ring 9, 01723 Kesselsdorf, Germany.
Тел.: +49-35204-3900-0Факс: +49-35204-3900-111
Web-сайт:
Заявитель
ООО «Проектэлектротехника», г. Шумерля, Чувашская республика.
Адрес: 429122, Чувашская Республика, г. Шумерля, ул. Щербакова, д. 60.
Тел./факс: 8 (83536) 6-72-45
Web-сайт:
Испытательный центр
ГосударственныйцентриспытанийсредствизмеренийФедеральноегосударственное
унитарное предприятие «Всероссийский научно-исследовательский институт метрологической
службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:
.
Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
Заместитель Руководителя Федерального агентства
по техническому регулированию и метрологииФ.В. Булыгин
«»2012 г.
