Номер госреестра:
52071-12
Наименование СИ:
Генераторы сигналов
Обозначение типа:
Advantex SG8
Производитель:
ООО "АДВАНТЕХ", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
14.12.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49112
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы сигналов Advantex SG8
Назначение средства измерений
Генераторы сигналов Advantex SG8 (далее – генераторы) предназначеныдля
воспроизведения стабильных по частоте и мощности сигналов в диапазоне частот от 10 МГц до
8 ГГц.
Описание средства измерений
*- место нанесения наклейки «Знак утверждения типа»
**- место пломбировки от несанкционированного доступа
Рисунок 1
Конструктивно генератор выполнен в виде моноблока.
Принцип действия генераторов основан на использовании метода косвенного синтеза
по опорному высокостабильному маломощному сигналу частотой 147 или 150 МГц.
Сигнал опорной частоты подается на положительный вход частотно-фазового
детектора. С выхода детектора на фильтр, затем на генератор, управляемый напряжением
(ГУН) с октавным диапазоном. Через ответвитель сигнал подается на фиксированный
делитель на 8, затем на блок прямого цифрового синтеза. С выхода блока сигнал фильтруется и
подается на отрицательный вход частотно-фазового детектора, замыкая петлю обратной
связи системы фазовой автоподстройки частоты. Блок прямого цифрового синтеза работает в
качестве делителя частоты с малым шагом перестройки. Сигнал с ГУН подается на блок
делителей частоты, за которым следует блок фильтрации гармоник. Сигнал с блока
фильтрации подается на блок автоматической регулировки мощности (АРМ), а затем на выход
RF out. Выходной усилитель подключен непосредственно к разъему через ответвитель, что
позволяет получить на выходе RF out максимальную мощность, какую способен выдать
выходной каскад.

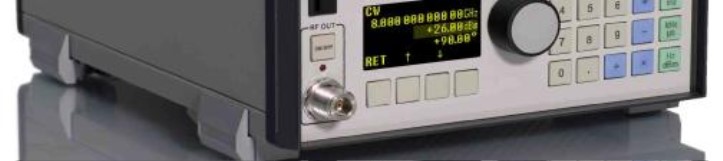

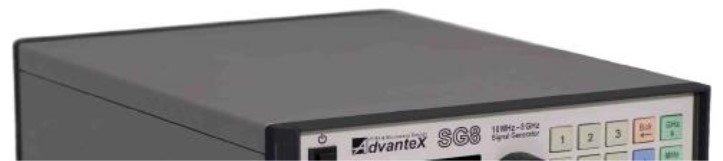

Внешний вид генератора, место нанесения наклейки «Знак утверждения типа» и место
пломбировки от несанкционированного доступа приведены на рисунке 1.
**
*
Лист № 2
Всего листов 4
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО)генераторов
представляет собой программный продукт «Микропрограмма». Идентификационные данные
(признаки) метрологически значимой части ПО указаны в таблице 1.
Встроенное
Микропрограмма
1.4
md5
Таблица 1 – Идентификационные данные (признаки) метрологически значимой части ПО
Наименование
ПО
Идентификационное
наименование ПО
Номер версии
(идентифика-
ционный номер)
ПО
Цифровой
идентификатор
ПО
(контрольная
сумма
исполняемого
кода)
Алгоритм
вычисления
цифрового
идентифика-
тора ПО
B79D236BE5A
BB6E7BFB9D8
3D1F8CA8D2
Влияние метрологически значимой части ПО на метрологические характеристики
генераторов не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО генераторов и измеренные данные достаточно
защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных
изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует
уровню «C» по МИ 3286-2010
Метрологические и технические характеристики
Наименование параметра или характеристики
220±15%
Метрологические и технические характеристики генераторов приведены в таблице 2.
Таблица 2
Значение
характеристики
от 10 до 8000
±5·10
-6
от минус 8 до 22
0,05
±0,5
минус 30
минус 50
минус 115
2,5
Диапазон рабочих частот, МГц
Пределы допускаемой относительной погрешности установки
частоты синусоидального сигнала
Диапазон установки уровня синусоидального сигнала в диапазоне
рабочих частот, дБм
Дискретность установки уровня выходного сигнала, дБ
Пределы допускаемой абсолютной погрешности установки уровня
синусоидального сигнала, дБ
Уровень гармонических составляющих, при уровне выходного
сигнала 0 дБм, в диапазоне частот от 60 МГц до 8 ГГц, дБн, не более
Уровень негармонических составляющих при отстройке от несущей
более 5 МГц, дБн, не более
Уровень фазового шума при отстройке на 10 кГц, на частоте 1 ГГц,
дБн/Гц, не более
Коэффициент стоячей волны (КСВ), не более
Напряжение питания от сети переменного тока
частотой (50±1) Гц, В
Потребляемая мощность, ВА, не более
Габаритные размеры, мм, не более
Масса, кг, не более
20
360×250×105
3
Наименование параметра или характеристики
Лист № 3
Всего листов 4
Значение
характеристики
Рабочие условия эксплуатации
- температура окружающего воздуха, °С;
- относительная влажность воздуха при температуре 20
о
С, %
- атмосферное давление, кПа
20 ± 5
до 80
от 84 до 106,7
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист
эксплуатационной документации и на корпус генератора в виде наклейки.
Комплектность средства измерений
В комплект поставки входят:
- генератор сигналов Advantex SG8 -1 шт.;
- программное обеспечение -1 шт.;
- методика поверки -1 шт.;
- эксплуатационная документация – 1 к-т.
Поверка
осуществляется по документу МП 52071-12 «Инструкция. Генераторы сигналов Advantex SG8.
Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны
России» 18.10.2012 г.
Основные средства поверки:
- анализатор спектра Agilent Е4440А (Рег. №26411-04) (диапазон рабочих частот от
3 Гц до 26,5 ГГц, пределы допускаемой относительной погрешности измерений частоты
±1,0·10
-6
, пределы допускаемой погрешности определения уровня ± 1,2 дБ);
- частотомер электронно-счетный Ч3-66 (Рег. №9273-85) (диапазон рабочих частот от
10 Гц до 37,5 ГГц, пределы допускаемой относительной погрешности измерений частоты
±5,0•10
-7
);
- стандарт частоты и времени водородный
Ч1-1006 (Рег. №28070-04) (номинальное
значение частоты 5 и 10 МГц, пределы допускаемой относительной погрешности установки
частоты ±1,4∙10
-12
);
- ваттметр поглощаемой мощности NRP-Z51 (Рег. №37008-08) (диапазон рабочих
частот от 10 МГц до 18 ГГц, диапазон измеряемых уровней от 1 мкВт до 100 мВт);
- анализатор электрических цепей векторный Agilent PNA E8363B (Рег. №37595-08)
(пределы допускаемой абсолютной погрешности измерений КСВН ± (1∙К
стU
) %, где К
стU
–
коэффициент стоячей волны понапряжению,пределы допускаемой относительной
погрешности установки частоты ± 2,0·10
-11
).
Сведения о методиках (методах) измерений
Генератор сигналов Advantex SG8. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к генераторам
сигналов Advantex SG8
Генератор сигналов Advantex SG8. Технические условия 634100-001-74624512-2011.
Лист № 4
Всего листов 4
государственного регулирования
Рекомендации по областям применения в сфере
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям, в том числе при производстве СВЧ компонентов и
систем, антенных измерениях, эксплуатации и ремонте СВЧ радиотехнических устройств.
Изготовитель
Общество с ограниченной ответственностью «АДВАНТЕХ», (ООО«АДВАНТЕХ»)
Юридический (почтовый) адрес: 111250, г. Москва, ул. Красноказарменная, д. 13,
стр. 1.
Е-mail:
Заявитель
Общество с ограниченной ответственностью «СертСЕ» (ООО «СертСЕ»)
Юридический (почтовый) адрес: 125315, г. Москва, ул. Часовая, д. 24, стр. 2, офис
301
телефон: (495) 651-85-90
Е-mail:
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное
учреждение «Главный научный метрологический центр Министерства обороны Российской
Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»). Аттестат аккредитации №
30018-10 от 05.08.2011 г.
Юридический (почтовый) адрес: 141006, Московская область, г. Мытищи, ул.
Комарова, д. 13
Телефон: (495) 583-99-23, факс: (495) 583-99-48
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологии
Ф.В. Булыгин
М.п.«____»_______________2012 г.
