ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства детектирования УДБГ-01СА
Назначение средства измерений
Устройство детектирования УДБГ-01СА (далее прибор) СНЖА.412152.007
предназначено для обнаружения источников гамма- излучения, измерения мощности
амбиентного эквивалента дозы гамма-излучения (далее мощность дозы) и сигнализации в
случае превышения установленного порогового уровня мощности дозы.
Описание средства измерений
В приборе в качестве детектора излучения используется пластмассовый сцин-
тилляционный детектор в виде пластины, оптически сочленённой с ФЭУ. Прибор имеет
два варианта исполнения, отличающиеся размерами сцинтиллятора: УДБГ-01СА со
сцинтиллятором размерами 800×150×30 мм, УДБГ-01СА-01 - с размерами 400×150×30
мм.
Поток фотонов, падающий на сцинтиллятор, преобразуется детектором в после-
довательность электрических импульсов.
Основным назначением прибора является работа в «Режиме мониторинга», ко-
гда скорость счета гамма- излучения непрерывно регистрируется, сравнивается с уров-
нем измеренного фона и
в случае
обнаружения превышения регистрируемой скорости
счета включается звуковой сигнал и индикатор тревоги красного цвета, и выдается сиг-
нал типа «сухой контакт» для комплексной системы безопасности объекта.
При подключении прибора к ПК расширяются его функциональные возмож-
ности: помимо обнаружения превышения радиоактивного загрязнения предметов по-
является возможность визуального контроля на экране ПК текущих значений мощно-
сти дозы, а также извлечение из архивной памяти прибора данных о превышении ус-
тановленного порога загрязнения, отраженных в журнале тревог объемом 256 записей
(строк), непрерывно обновляемых в процессе мониторинга.
Прибор выполнен в виде моноблока, помещенного в металлический корпус,
разделенный на два отсека - отсек сцинтиллятора и электроники. Сцинтиллятор поме-
щен в свинцовый коллиматор, охватывающий его с трех сторон, с торцевой стороны он
оптически соединен с фотоумножителем (ФЭУ). Чувствительная поверхность закрыта
алюминиевым экраном толщиной 2 мм.
Прибор устойчив к воздействию температуры и влажности окружающего возду-
ха в диапазонах температуры от + 5 до + 40 ºC и относительной влажности 75%
при 30 ºC, без конденсации влаги. Прибор устойчив к воздействию синусоидальных виб-
раций, соответствующих группе L1 ГОСТ 27451- 87.
Общий вид приборов приведен на рис.1; 2. На рисунках указано место нанесе-
ния наклейки защиты от несанкционированного доступа.
Программное обеспечение
Прибор содержит программное обеспечение - «УДБГ-01СА ПО». ПО представ-
ляет собой загрузочный модуль, который записывается в постоянную память микрокон-
троллера на этапе изготовления устройства с помощью специального оборудования
(программатора). Структура ПО характерна
для встроенного программного продукта.
Основное назначение ПО –
регистрация информации и
представление информации на
дисплее ПК. Уровень защиты ПО от преднамеренных изменений соответствует уровню
«С».
Лист № 2
Всего листов 5
Идентификационные данные программного обеспечения представлены в таблице 1
Таблица 1
Наименование
программного
обеспечения
Цифровой идентификатор
программного обеспечения
(контрольная сумма испол-
няемого кода)
Программное
обеспечение
“УДБГ-01СА”
Идентификаци-
онное наиме-
нование про-
граммного
обеспечения
УДБГ-01СА ПО
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
V110512
Признаком целостности ко-
да ПО в ПЗУ является ра-
венство контрольной сум-
мы нулю.
Алгоритм вычис-
ления цифрового
идентификатора
программного
обеспечения
Суммирование
всех ячеек ПЗУ без
учета переносов и
добавление специ-
ального дополни-
тельного кода

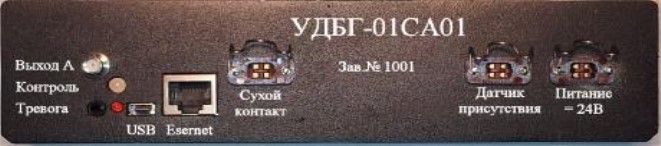

Рисунок 2 – Общий вид Устройства детектирования УДБГ-01СА-01

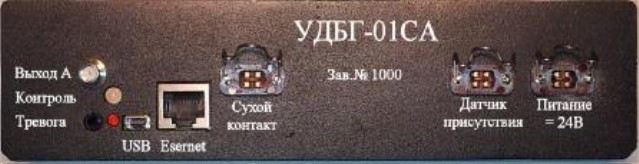

Рисунок 1 – Общий вид Устройства детектирования УДБГ-01СА
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Метрологические и технические характеристики представлены в табл.2.
Таблица 2
Наименование параметра
Диапазон измерения мощности дозы фотонного излучения, мкЗв/ч
Значение
от 0,05 до 5
от 0,05 до 1,25
30
20000
12000
не более 0,3 с
± 25
± 20
0,15
от 0,2 до 0,4
Диапазон энергий регистрируемого фотонного излучения, МэВ
Порог обнаружения источника
137
Cs на расстоянии 0,4 м, кБк:
Чувствительность к мощности дозы фотонного излучения, с
-1
·мкЗв
-1
·ч:
- УДБГ-01 СА;
- УДБГ-01 СА- 01.
Время обнаружения прибором радиоактивного загрязнения выше уровня
естественного фона на 0,05 мкЗв/ч с вероятностью обнаружения 0,95
при уровне естественного фона не более 0,25 мкЗв/ч.
Предел основной относительной погрешности прибора при доверитель-
ной вероятности 0,95 при измерениях мощности дозы не превышает, %
Анизотропия чувствительности прибора в телесном угле 60°,
не превышает, %
Уровень собственного фона прибора, расположенного на рабочем месте,
в отсутствии искусственных источников ионизирующих излучений
не превышает, мкЗв/ч
Пороги сигнализации устанавливаются в долях фона в пределах диапа-
зона
Звуковая и световая сигнализация при превышении установленного по-
рога: прерывистый световой и звуковой сигнал с паузой, с
Частота ложных срабатываний за 8 часов непрерывной работы, не более
Время установления рабочего режима, не более, мин
Время непрерывной работы
1
1
15
не ограничено
Питание от сети постоянного тока или от сетевого адаптера типа
БП–2А-0,7 с выходным напряжением, В
Ток потребления, не более, мА
Условия эксплуатации: - температура,
○
С
- влажность при 30
○
С, %
Средняя наработка на отказ, не менее, ч
Средний срок службы, не менее, лет
Габаритные размеры, мм: - УДБГ-01 СА;
- УДБГ-01 СА - 01;
Масса, не более, кг: - УДБГ-01 СА;
- УДБГ-01 СА - 01;
24,0±2,4
250
от + 5 до + 40
до 75
10000
10
50
´
195
´
930
50
´
195
´
535
23
13
Лист № 4
Всего листов 5
Знак утверждения типа
Знак утверждения типа наносят на титульный лист руководства по эксплуатации
и в правом верхнем углу лицевой панели прибора типографским способом.
1 Устройство детектирования УДБГ-01СА
ТУ 4372-001-49518441-99
Комплектность средства измерения
В комплект поставки входят изделия и эксплуатационная документация, приве-
денные в таблице 3.
Таблица 3
Наименование
Обозначение
СНЖА.412152.007
СНЖА.412152.007-01
PD6662, EN50131-1
СНЖА.412152.007 РЭ
USB2.0 A / mini B 5P
PC-5e-3m-GY
2 Устройство детектирования УДБГ-01СА-01
3 Источник питания БП – 2А-0,7
4 Оповещатель охранно-пожарный комбиниро-
ванный «МАЯК-12-КП»
5 Датчик присутствия «Reflex»
6 Руководство по эксплуатации
7 Свидетельство о поверке
8 Кабель соединительный, 1,8 м
9 Кабель патч-корд UTP, Cat.5e 3,0 м
10 Держатель источника
Поверка
осуществляется по документу СНЖА.412152.007 РЭ «Устройство детектирования
УДБГ-01СА. Руководство по эксплуатации», раздел 6 «Методика поверки прибора», ут-
вержденному зам. руководителя ГЦИ СИ ОАО «СНИИП» 01.08.2012г.
При проведении поверки должны быть применены средства поверки, указанные
в табл.4.
Таблица 4
Наименование средств поверки
Обозначение
стандарта
Примечание
Персональный компьютер
Условное
обозначе-
ние
ПК
VESA DDC2B
Источник гамма - излучения
137
Cs
ОСГИ-3-2
Операционная система
Windows XP
Активность 1∙10
4
Бк
УПГД-1М
ТУ 7018-001-
13805076-04
ГОСТ 8.081-2000
РабочийэталонI разряда,
1
137
Cs
Установка поверочная
дозиметрическая гамма излучения
Держатель источника
-
-
Длина 25 см
Сведения о методиках (методах) измерений
Измерения проводятся прямым методом. Методики измерений изложены в Ру-
ководстве по эксплуатации СНЖА.412152.007 РЭ.
Нормативные и технические документы, устанавливающие требования к устрой-
ству детектирования УДБГ-01СА
1 ГОСТ 27451- 87 - Средства измерений ионизирующих излучений. Общие тех-
нические условия.
2 ТУ 4362-007-42741182-2017 (СНЖА.412152.007 ТУ) – Устройство детектиро-
вания УДБГ-01СА Технические условия.
Лист № 5
Всего листов 5
3 ГОСТ 8.070-96 - ГСИ. Государственная поверочная схема для средств изме-
рений поглощенной и эквивалентной доз и мощности
поглощенной и эквивалентной
доз фотонного и электронного излучения.
Рекомендации по области применения в сфере государственного регулирования
обеспечения единства измерений
Вне сферы государственного регулирования
Изготовитель
ООО «СНИИП-АУНИС»
Адрес:123060, г. Москва, ул. Расплетина, д.5, стр. 1
тел./факс (499) 198-97-91 e-mail:
Испытательный центр
Государственный центр испытаний средств измерений ОАО "СНИИП"
123060, г. Москва, ул. Расплетина, д.5
Тел. +7(499)198-97-00 Факс +7(499)943-00-63, e-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.П.«____»________________2012 г.
