ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТФУМ
Назначение средства измерений
Трансформаторы тока ТФУМ (далее - трансформаторы) предназначены для передачи
сигнала измерительной информации средствам измерения и устройствам защиты, автоматики,
сигнализации и управления в сетях переменного тока.
Описание средства измерений
Номинальный класс точности
Номер конструктивного
варианта исполнения
Категория в зависимости от
длины пути утечки внешней
изоляции по ГОСТ 9920-89
Наибольшее напряжение
оборудования, кВ
Маслонаполненный
У-образная первичная
обмотка
Фарфоровая покрышка
Трансформатор тока
Принцип действия трансформаторов тока основан наиспользовании явления
электромагнитнойиндукции,т.е.насозданииЭДСпеременныммагнитнымполем.
Трансформаторы тока относятся к классу масштабных измерительных преобразователей
электрических величин.
Поконструктивномуисполнениютрансформаторыотносятсякопорным,
маслонаполненным, одноступенчатым с У-образной первичной обмоткой, расположенной в
фарфоровой покрышке с суженной верхней частью. Первичная обмотка состоит из четырех
одинаковых секций, которые могут быть соединены между собой последовательно,
последовательно-параллельно или параллельно при помощи наружного переключателя. При
этом номинальный первичный ток будет меняться в отношении 1:2:4, т.е. 500А, 1000А, 2000А.
Вторичные обмотки расположены попарно на ветвях первичной обмотки.
Структура условного обозначения вариантов исполнения трансформатора:
ТФУМХХ-Х- Х/Х -Х/ХУ1
Климатическое исполнение и
категория размещения
по ГОСТ 15150-69
Номинальная сила вторичного
тока, А
Номинальная сила первичного
тока, А
лист № 2
всего листов 4
2

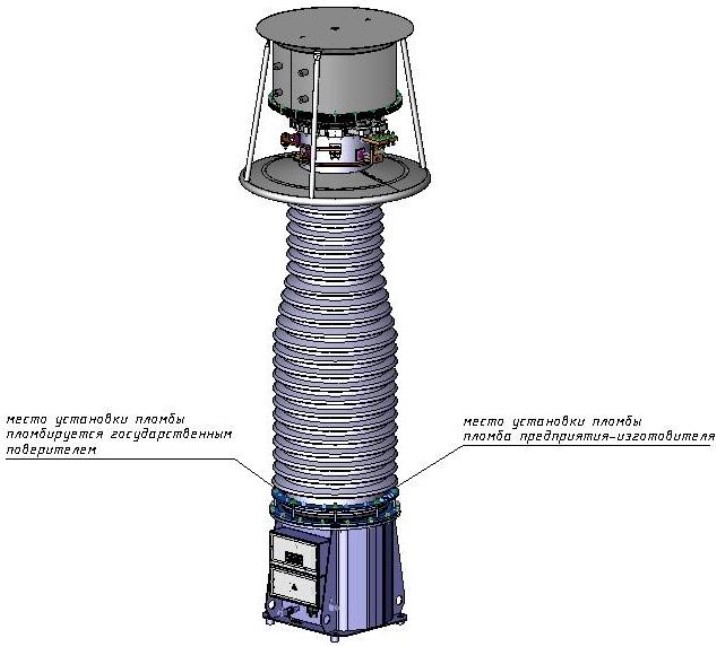

Общий вид трансформатора ТФУМ представлен на рисунке 1.
Рисунок 1.
Метрологические и технические характеристики
Таблица 1 – Основные метрологические и технические характеристики трансформаторов
0,2; 0,2S; 0,5; 0,5S
5P; 10Р
30/0,2; 50/0,2; 30/0,2S; 50/0,2S; 30/0,5;
50/0,5; 30/0,5S; 50/0,5S; 50/5P; 50/10P
20
Значение
330
362
50
500; 1000; 2000
1; 5
1
3
Характеристики
Номинальное напряжение, кВ
Наибольшее напряжение трансформатора, кВ
Номинальная частота, Гц
Номинальный первичный ток, А
Номинальный вторичный ток, А
Класс точности вторичной обмотки для
измерений
Класс точности вторичной обмотки для
защиты
Количество вторичных обмоток
-для измерения
-для защиты
Номинальная вторичная нагрузка с
коэффициентом мощности сos
j
= 0,8; В∙А
/класс точности
Номинальная предельная кратность
вторичных обмоток для защиты, не менее
лист № 3
всего листов 4
У1
Значение
3820х1250
2145
4,7 ∙ 10
7
Характеристики
Климатическое исполнение и категория
размещения по ГОСТ 15150
Габаритные размеры, не более, мм
Масса, кг, не более
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
30
Знак утверждения типа
Знак утверждения типа наносится методом лазерной гравировки на табличку технических
данных трансформатора и типографским способом на титульный лист паспорта.
Комплектность средства измерений
Таблица 2 – Комплектность
2
№ п/п
1
Наименование изделияКол-во
Трансформатор тока ТФУМ 1
Демонтированные на период транспортирования сборочные
единицы и детали согласно комплекту монтажных чертежей*1
3
4
5
Комплект запасных частей** 1
Паспорт 1
Руководство по эксплуатации1
* - состав в соответствии с заказом
** - по требованию заказчика
Поверка
Осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока И-512 (диапазон измерений: первичные токи (0,5÷3000) А, вторичные
токи 1; 5 А, погрешность измерения ±0,05%);
- аппарат К 507 (диапазон измерений силы тока 1 А, 5 А, допускаемая основная токовая
погрешность измерения ±(0,001-0,1)%; допускаемая основная угловая погрешность измерения
от минус (3,5-350) мин до плюс (6,5-650) мин);
- магазин сопротивлений Р 5018 (номинальный ток 1 А или 5 А, пределы допускаемого
значения основной погрешности нагрузки от их номинального значения ± 4 %).
Сведения о методиках (методах) измерений
Сведений нет.
Нормативныеитехническиедокументы,устанавливающиетребованияк
трансформаторам тока ТФУМ
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
ГОСТ 9920-89 «Электроустановки переменного тока на напряжение от 3 до 750 кВ. Длина пути
утечки внешней изоляции».
ТУ У 05755559.005-96 «Трансформаторы тока серии ТФУМ. Технические условия».
3
лист № 4
всего листов 4
4
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при осуществлении торговли и товарообменных операций;
- при выполнении работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям.
Изготовитель
КОММАНДИТНОЕ ОБЩЕСТВО «ЗАПОРОЖСКИЙ ЗАВОД ВЫСОКОВОЛЬТНОЙ
АППАРАТУРЫ - ВАКАТОВ» И КОМПАНИЯ»
Адрес: 69035, Украина, г. Запорожье, Днепропетровское шоссе, 13
Телефон: +38 (061) 220-63-11
Факс: +38 (061) 220-63-98
E-mail:
Сайт:
Экспертиза проведена
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:
.
Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
Заместитель Руководителя Федерального агентства
по техническому регулированию и метрологииФ. В. Булыгин
«»2012 г.
