Номер госреестра:
52045-12
Наименование СИ:
Трансформаторы тока
Обозначение типа:
ТОГ
Производитель:
Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания", Украина, г.Запорожье
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
14.12.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49085
об утверждении типа средств измерений
лист № 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТОГ
Назначение средства измерений
Трансформаторы тока ТОГ (далее - трансформаторы) предназначены для передачи
сигнала измерительной информации средствам измерения и устройствам защиты, автоматики,
сигнализации и управления в сетях переменного тока.
Описание средства измерений
Номинальная сила вторичного тока, А
Номинальная сила первичного тока, А
Номинальный класс точности
Номер конструктивного варианта
исполнения
Категория в зависимости от длины
пути утечки внешней изоляции по
ГОСТ 9920-89
Наибольшее напряжение
оборудования, кВ
Газонаполненный
Опорный
Трансформатор тока
Принцип действия трансформаторов тока основан наиспользовании явления
электромагнитнойиндукции,т.е.насозданииЭДСпеременныммагнитнымполем.
Трансформаторы тока относятся к классу масштабных измерительных преобразователей
электрических величин.
Поконструктивномуисполнениютрансформаторыотносятсякопорным,
одноступенчатым, с газовым заполнением (элегаз), состоят из первичной обмотки и комплекта
вторичных обмоток, помещенных в металлический бак и силиконовую или фарфоровую
покрышку. Первичная обмотка состоит из двух секций, соединяемых последовательно или
параллельно при помощи внешней перемычки, что обеспечивает наличие двух коэффициентов
трансформации. Трансформаторы имеют несколько вторичных обмоток для защиты и одну или
две измерительных.
Структура условного обозначения вариантов исполнения трансформатора:
ТОГХ- Х -Х- Х/Х -Х/ХУ1
Климатическое исполнение и
категория размещения
по ГОСТ 15150-69

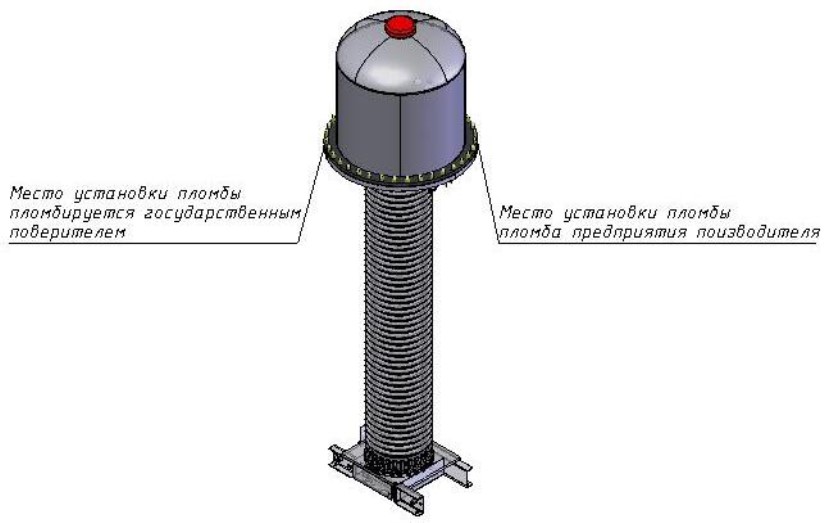

Общий вид трансформатора ТОГ 170 представлен на рисунке 1,

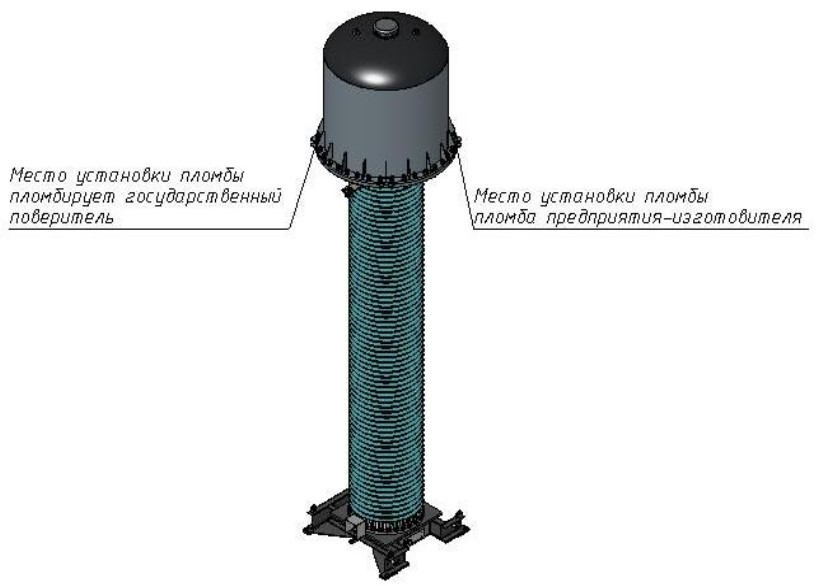

Общий вид трансформатора ТОГ 245 представлен на рисунке 2

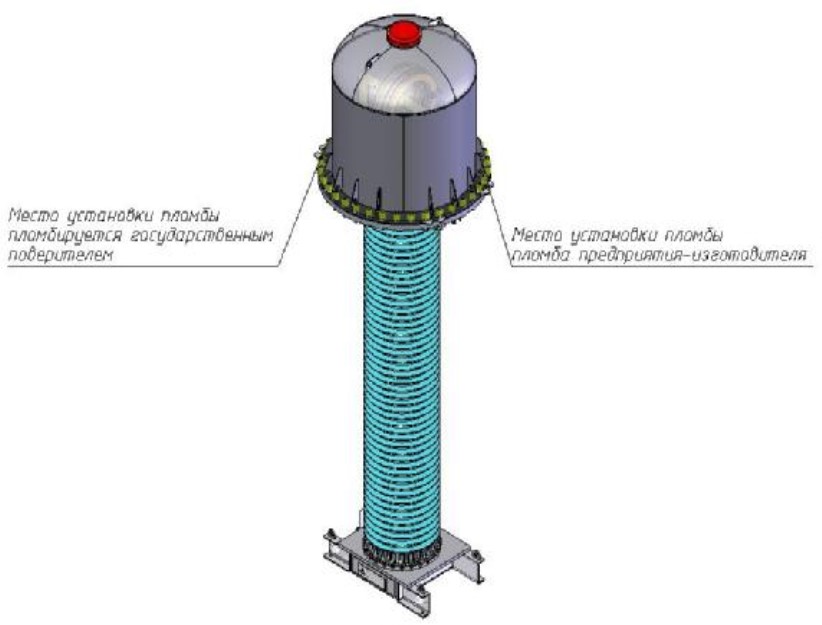

Общий вид трансформатора ТОГ 362 представлен на рисунке 3

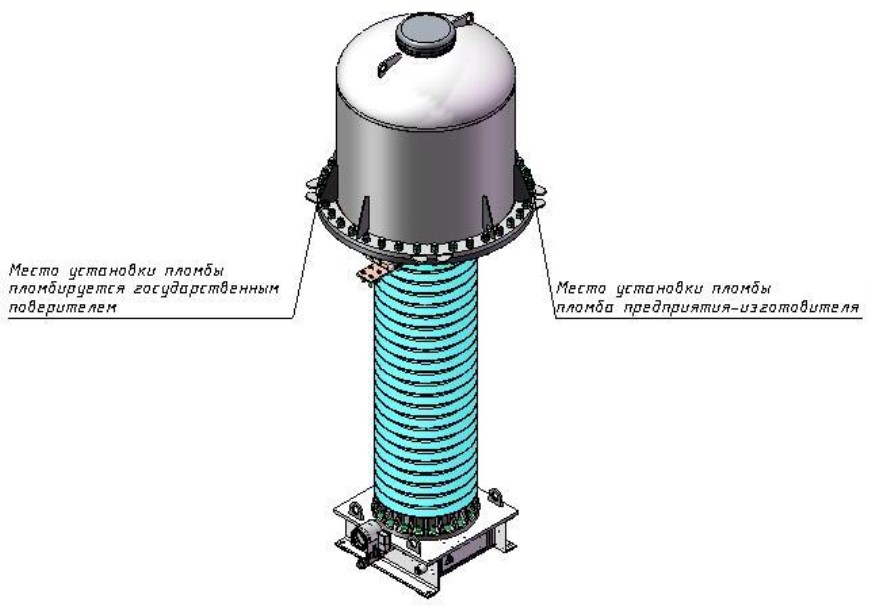

Общий вид трансформатора ТОГ 525 представлен на рисунке 4
лист № 2
всего листов 6
2
Рисунок 1.
Рисунок 2.
лист № 3
всего листов 6
3
Рисунок 3.
Рисунок 4.
лист № 4
всего листов 6
4
Метрологические и технические характеристики
Таблица 1 – Основные метрологические и технические характеристики трансформаторов
0,2; 0,2S;0,5; 0,5S
5P; 10Р
10/0,2S; 10/0,2; 10/0,5S;10/0,5;
20/0,2S;20/0,2; 20/0,5S;20/0,5; 30/0,2S;
30/0,2;30/0,5; 30/0,5S; 30/5P;30/10P;
40/0,2S; 40/0,2; 40/0,5S; 40/0,5; 40/5P;
40/10P
20
У1
0,5
Наименование характеристикиЗначение
Номинальное напряжение, U
ном
, кВ
Наибольшее рабочее напряжение, кВ
150 220 330 500
170 245 362 525
Номинальная частота, Гц50 или 60
Номинальный первичный ток, А
300-600;
600-1200;
300-600;
400-800;
600-1200;
500-1000;
1000-2000;
1000-2000;
1500-3000
1000-2000;
1500-3000;
2000-4000;
1; 5
Номинальный вторичный ток, А
Количество вторичных обмоток:
- для измерения
- для защиты
1 или 2
3
1 или 2
4
Класс точности вторичной обмотки для
измерений
Класс точности вторичной обмотки для
защиты
Номинальная вторичная нагрузка с
коэффициентом мощности сos
j
= 0,8; В∙А
/класс точности
5101010
Номинальный коэффициент безопасности
приборов, не более
Номинальная предельная кратность
вторичных обмоток для защиты, не менее
Климатическое исполнение и категория
размещения по ГОСТ 15150
Габаритные размеры, не более, мм2865х986 3565х12264920х13966470х1462
110018472300
4 ∙ 10
6
30
Масса, кг, не более650
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
Утечка элегаза из трансформатора тока в год,
% от массы элегаза, не более
Знак утверждения типа
Знак утверждения типа наносится методом лазерной гравировки на табличку технических
данных трансформатора и типографским способом на титульный лист паспорта.
лист № 5
всего листов 6
5
Комплектность средства измерений
Таблица 2 – Комплектность
2
№ п/п
1
Наименование изделияКол-во
Трансформатор тока ТОГ * 1
Демонтированные на период транспортирования сборочные
единицы и детали согласно комплекту монтажных чертежей*1
3
4
5
6
7
8
9
10
Паспорт1
Руководство по эксплуатации1
Техническое описание и инструкция по эксплуатации разрядника1
Монтажный чертеж1
Комплект запасных частей*1
Руководство по эксплуатации монитора плотности1
Элегаз в баллоне **1
Устройство для заполнения трансформатора элегазом **1
* - состав в соответствии с заказом
** - по требованию заказчика
Поверка
Осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока И-512 (диапазон измерений: первичные токи (0,5÷3000) А, вторичные
токи 1; 5 А, погрешность измерения ±0,05%);
- аппарат К 507 (диапазон измерений силы тока 1 А, 5 А, допускаемая основная токовая
погрешность измерения ±(0,001-0,1)%; допускаемая основная угловая погрешность измерения
от минус (3,5-350) мин до плюс (6,5-650) мин);
- магазин сопротивлений Р 5018 (номинальный ток 1 А или 5 А, пределы допускаемого
значения основной погрешности нагрузки от их номинального значения ± 4 %).
Сведения о методиках (методах) измерений
Сведений нет.
Нормативныеитехническиедокументы,устанавливающиетребованияк
трансформаторам тока ТОГ
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
ГОСТ 9920-89 «Электроустановки переменного тока на напряжение от 3 до 750 кВ. Длина пути
утечки внешней изоляции».
ТУ У 31.1-05755559-006-2002 «Трансформаторы тока ТОГ. Технические условия».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при осуществлении торговли и товарообменных операций;
лист № 6
всего листов 6
6
- при выполнении работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям.
Изготовитель
КОММАНДИТНОЕ ОБЩЕСТВО «ЗАПОРОЖСКИЙ ЗАВОД ВЫСОКОВОЛЬТНОЙ
АППАРАТУРЫ - ВАКАТОВ» И КОМПАНИЯ»
Адрес: 69035, Украина, г. Запорожье, Днепропетровское шоссе, 13
Телефон: +38 (061) 220-63-11
Факс: +38 (061) 220-63-98
E-mail:
Сайт:
Экспертиза проведена
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:
.
Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
Заместитель Руководителя Федерального агентства
по техническому регулированию и метрологииФ. В. Булыгин
«»2012 г.
