Номер госреестра:
52038-12
Наименование СИ:
Осциллограф
Обозначение типа:
TENMA 72-6800
Производитель:
Фирма "Tenma Test Equipment", США
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 0701542
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49078
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Осциллограф TENMA 72-6800
Назначение средства измерений
Осциллограф TENMA 72-6800 (далее – осциллограф) предназначен для исследования
формы и измерений амплитудных и временных параметров электрических сигналов с инди-
кацией результатов измерений на экране и применяется при настройке, ремонте и разработке
радиоэлектронной аппаратуры, проведении исследовательских и испытательных работ.
Описание средства измерений
Осциллограф 72-6800 представляет собой портативный двухканальный осциллограф с
полосой пропускания до 20 МГц (DC (открытый вход)) и максимальной чувствительностью 1
мВ/дел. Максимальная длительность развертки 0,2 мкс/дел. При включении растяжки 10, дли-
тельность развертки составляет 100 нс/дел. Осциллограф использует электронно-лучевую
трубку с излучающим катодом, 6-дюймовым прямоугольным экраном с красной внутренней
шкалой. Осциллограф прочен, прост в управлении и обладает высокой эксплуатационной на-
дежностью.
Конструктивно осциллограф выполнен в виде настольного моноблочного прибора. Ор-
ганы управления и подстыковочные разъемы расположены на передней и задней панели соот-
ветственно. Внешний вид осциллографа приведен на рисунках 1 - 2.

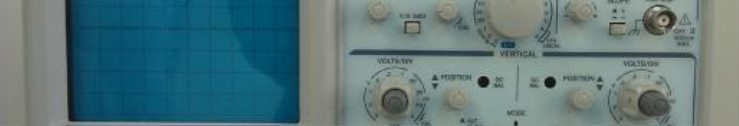

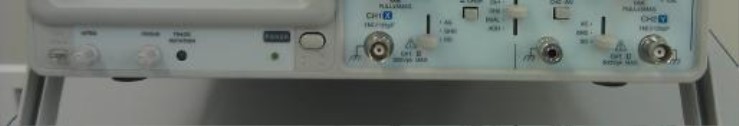

Рисунок 1 – Общий вид
Лист № 2
всего листов 4
Метрологические и технические характеристики
± 10
-5
при КО 1, 2 и 5 мВ/дел
± 2,0
Пределы допускаемой абсолютной погрешности установки
постоянного смещения, В
Источники синхронизации
Режимы запуска
Виды запуска
Основные метрологические и технические характеристики осциллографа приведены в
таблицах 2 и 3.
Таблица 2 - Основные метрологические характеристики
Наименование характеристикиЗначение характеристики
при включении 2 каналов
при включении 1 канала
при включении всех каналов
Число каналов
Разрядность АЦП, бит
Максимальная частота дискре-
тизации, ГГц
Объем памяти на канал, Мбайт
Полоса пропускания, МГц
2
8
2,5
5,0
4
от 0 до 20
700
от 1 нс/дел до 50 с/дел
Время нарастания переходной характеристики, пс, не более
Диапазон значений коэффициента развертки
Пределы допускаемой относительной погрешности по часто-
те внутреннего опорного генератора
входное сопротивление 50 Ом
входное сопротивление 1 МОм
при КО от 10 мВ/дел
от 1 мВ/дел до 1 В/дел
от 1 мВ/дел до 10 В/дел
± 1,5
Диапазон значений коэффи-
циента отклонения (KО)
Пределы допускаемой отно-
сительной погрешности ус-
тановки КО, %
Диапазон установки посто-
янного смещения, В
входное сопротивление 50 Ом
входное сопротивление 1 МОм
от ± 1 до ± 5
от ± 1 до ± 97,5
± (0,005
×
Uсм + 0,15дел
×
КО),
где Uсм – установленное смеще-
ние
входы каналов, вход внешнего за-
пуска, сеть питания
автоматический, ждущий, одно-
кратный, n-кратный
по фронту, по спаду, по фронту и
спаду, длительности, ТВ стро-
ке/кадру, кодовой последователь-
ности, логическому условию
*
Рисунок 2 - Вид сзади
*) Места для пломбировки от несанкционированного доступа.
Лист № 3
всего листов 4
300
Наименование характеристикиЗначение характеристики
Минимальный уровень синхрони-
зации от входов каналов осцилло-
графа, дел, не более
при КО от 10 мВ/дел0,8
при КО 2 и 5 мВ/дел1,5
при КО 1 мВ/дел2,0
Минимальный уровень синхронизации от входа внешнего за-
пуска, мВ, не более
Наименование характеристики
Таблица 2 - Габаритные размеры, масса и эксплуатационные характеристики осцилло-
графа
Габаритные размеры (длина × ширина × высота), мм
Масса, кг
Рабочий диапазон температур окружающей среды, ºС
Относительная влажность воздуха при температуре 20
°
С, %
Атмосферное давление, кПа
Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В
Потребляемая мощность, В·А, не более
Значение
характеристики
455х310х150
8
от 10 до 35
до 85
от 97 до 105
230 ± 15 %
40
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель осциллографа в виде наклейки и
на титульный лист эксплуатационной документации типографским способом.
Комплектность средства измерений
Комплект поставки включает:
- осциллограф TENMA 72-6800 - 1 шт.;
-комплектэксплуатационнойдокументации(ОсциллографTENMA72-6800.
АЕСН.441100.002 ФО. Формуляр; Осциллограф TENMA 72-6800. АЕСН.441100.002 РЭ. Ру-
ководство по эксплуатации) – 1 комплект;
- методика поверки – 1 шт.
Поверка
о
существляется по документу «Инструкция. Осциллограф TENMA 72-6800. Методика повер-
ки. АЕСН.441100.002 МП», утвержденному руководителем ГЦИ СИ ОАО «НИЦПВ»
14.08.2012 г.
Основные средства поверки:
- установка измерительная К2С-62А (диапазон установки калиброванных значений пе-
риода временных меток от 0,5 нс/дел до 5 с/дел, пределы допускаемой относительной по-
грешности установки периода повторения временных меток
±
0,1 %, диапазон девиации пе-
риода
±
10 %, диапазон установки калиброванных значений напряжения постоянного тока и
амплитуды меандра от 20 мкВ до 200 В, пределы допускаемой абсолютной погрешности уста-
новки напряжения постоянного тока и амплитуды меандра
±
(0,0015
.
U + 1,5 мкВ), где U - ус-
тановленное напряжение, диапазон девиации амплитуды
±
10 %, выходное сопротивление 50
Ом и 1 МОм, длительность фронта испытательных импульсов не более 70 пс);
- частотомер универсальный Ч3-86 (диапазон частот от 0,1 Гц до 100 МГц, пределы до-
пускаемой относительной погрешности измерений частоты
±
2
×
10
-8
).
Сведения о методиках (методах) измерений
Осциллограф TENMA 72-6800. АЕСН.441100.002 РЭ. Руководство по эксплуатации.
Лист № 4
всего листов 4
Нормативные и технические документы, устанавливающие требования к осциллографу
TENMA 72-6800
1 ГОСТ 22737-90. Осциллографы электронно-лучевые. Общие технические требования
и методы испытаний.
2 Осциллограф TENMA 72-6800. АЕСН.441100.002 РЭ. Руководство по эксплуатации.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федера-
ции обязательным требованиям.
Изготовитель
Фирма Tenma Test Equipment, США. 487 Saratoga Avenue, San Jose, CA 95129, Unitet
States (408) 557-8799
Заявитель
Закрытое акционерное общество «Зеленоградский нанотехнологический центр» (ЗАО
«ЗНТЦ»)
Адрес: 124498, г. Москва (г. Зеленоград), проезд 4806, д. 5, стр. 23
Тел/факс: (499)720-69-44/(499)720-69-69 E-mail:
Испытательный центр
Государственный центр испытаний средств измерений открытое акционерное общест-
во «Научно-исследовательский центр по изучению свойств поверхности и вакуума» (ГЦИ СИ
ОАО «НИЦПВ»)
Адрес:119421, г. Москва, ул. Новаторов 40, корп. 1,
Тел./Факс (495) 935-97-77, E-mail:
Аттестат аккредитации государственного центра испытаний средств измерений
№ 30036-10 от 10.06.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.П.
«____» ________________ 2012 г.
