Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 49071

об утверждении типа средств измерений

Лист № 1

всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры радиоволновые РДУ3

Назначение средства измерений

Уровнемеры радиоволновые РДУ3 (далее – уровнемеры) предназначены для бескон-

тактного измерения в мерах вместимости уровня и (или) высоты газового пространства (далее -

расстояние) жидких, вязких, парящих, неоднородных, выпадающих в осадок, взрывоопас-ных

продуктов, в том числе и нефтепродуктов, уровня сыпучих кусковых материалов с раз-личным

размером гранул до 10 мм.

Описание средства измерений

Уровнемеры состоят из датчиков уровня радиоволновых РДУ3 (далее – датчики), обес-

печивающих измерение расстояния и выдающих информацию о результатах измерений, и бло-

ков, которые обеспечивают питание подключенных к ним датчиков и формирование выходных

информационных сигналов. Датчики имеют различные исполнения в зависимости от типа при-

меняемой антенны: параболическая, диэлектрическая, рупорная, конусная и волновод.

Измерение уровня (расстояния) осуществляется радиолокационным методом. Частот-

но-модулированный сигнал сверхвысокой частоты излучается в направлении к поверхности

продукта (цели) и, отразившись, принимается антенной.

Уровнемеры изготавливаются в четырех модификациях:

-РДУ3-…-ТВ состоит из блока токовых выходов искробезопасного БТВИ5 (далее

– БТВИ5) и одного из датчиков;

-РДУ3-…-RS состоит из блока интерфейса искробезопасного БИИ5М (далее

БИИ5М) и одного из датчиков;

-РДУ3-…-КМ состоит из блока интерфейса искробезопасного БИИ5А (далее –

БИИ5А), одного из датчиков и контроллера производства ЗАО «Альбатрос»;

-РДУ3-…-МИ состоит из одного из датчиков с ячейкой индикации (далее – ЯИ).

Модификация РДУ3-…-ТВ обеспечивает формирование токового сигнала от 4 до 20

мА, в величине которого содержится информация о значении измеренного уровня.

Модификация РДУ3-…-RS имеет выходной сигнал в виде последовательного интер-

фейса RS-485, передача результатов измерений организована в формате протокола Modbus RTU.

Модификация РДУ3-…-КМ имеет выходной сигнал в виде последовательного кода в

асинхронном полудуплексном режиме по протоколу ЗАО «Альбатрос» версии 3.0.

Модификация РДУ3-…-МИ состоит из датчика с ячейкой индикации (ЯИ), которая

осуществляет индикацию измеренных параметров с помощью жидкокристаллического инди-

катора (далее – ЖКИ).

Датчики уровнемеров РДУ3-…-КМ (ТВ, RS) могут поставляться по заказу с ЯИ, ко-

торая осуществляет индикацию измеренных параметров с помощью ЖКИ, при этом для изме-

нения параметров индикации датчик комплектуется клавиатурой.

Программное обеспечение

Предназначено для обработки измерительной информации (индикации результатов

измерений на жидкокристаллическом индикаторе (ЖКИ), формирования параметров выход-

ных сигналов, проведение диагностики уровнемера) и передачи данных. Программное обес-

печение (ПО) является встроенным программным обеспечением и является метрологически

значимым.

Вычисление цифрового идентификатора программного обеспечения и вывод его зна-

чений на ЖКИ уровнемера не проводится. Для контроля работы уровнемера проводится само-

диагностика. Для защиты от несанкционированного доступа к ПО доступ к настройкам уров-

немера ограничен паролями и пломбами.

Лист № 2

всего листов 5

Защита ПО уровнемера от непреднамеренных и преднамеренных изменений соответ-

ствует уровню «А» по МИ 3286-2010. После загрузки ПО в микроконтроллер устанавливается

бит защиты, исключающий считывание и изменение ПО. Контроль версии ПО осуществляет-

ся на этапе изготовления и проверкой метрологических характеристик прибора.

Наименование ПО

Идентификаци-

онное наимено-

вание ПО

Программа РДУ3

RDU3_3479.hex

Номер версии

(идентифика-

ционный но-

мер) ПО

3.479

Цифровой иденти-

фикатор ПО (кон-

трольная сумма ис-

полняемого кода)

Алгоритм вы-

числения циф-

рового иденти-

фикатора ПО

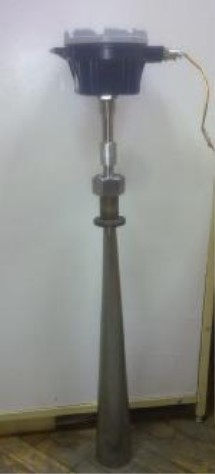

Фотографии общего вида

Лист № 3

всего листов 5

Фотографии мест пломбировки

Метрологические и технические характеристики

(

2 или

по заказу)

0,15

0,10

(

2 или

по заказу)

(

4 по зака-

зу)

от 700 до 15000

от 500 до15000

от 800

до 15000

200

100

200

не ограничивается

РДУ3 (модификации РДУ3-…-ТВ, РДУ3-…-RS, РДУ3-…-КМ, РДУ3-…-МИ)

Датчики

вые

уровня радиоволно- РДУ3-00РДУ3-10РДУ3-30РДУ3-41РДУ3-40

(01,20)

Пределы допускаемой абсо-

лютной погрешности измере-

ний уровня, мм

(

2 или

по заказу)

(

4 по зака-

зу)

0,10

0,15

(

2 или

по заказу)

Пределы допускаемой приве-

денной погрешности измере-

ний уровня, %

Пределы допускаемой абсо-

лютной погрешности измере-

ний уровня при выводе значе-

ний уровня на ЯИ датчика, мм

Диапазон измерений , мм:

- РДУ3-…-RS(ТВ, КМ, МИ)

(от установочного фланца дат-

чика);

- РДУ3-…-RS(ТВ, КМ, МИ)

(от нижней плоскости штанги

корпуса датчика)

Минимальный уровень изме-

ряемой среды, мм:

- от дна резервуара;

- от конца волновода;

- от конца успокоительной

трубы

Скоростьизмененияуровня

измеряемой среды, не более,4

см/с

Температура

измеряемой среды,

не

ограничивается

от минус 45

до +300

Лист № 4

всего листов 5

от минус 45 до +85

от минус 40 до +75

РДУ3 (модификации РДУ3-…-ТВ, РДУ3-…-RS, РДУ3-…-КМ, РДУ3-…-МИ)

Датчики

вые

уровня радиоволно- РДУ3-00РДУ3-10РДУ3-30РДУ3-41РДУ3-40

(01,20)

Диапазон температур устано-

вочного фланца,

от минус 45 до +150

от минус 30 до +75

Рабочаятемператураокру-

жающей среды:

-для датчиков без ЯИ

-для датчиков с ЯИ в составе

РДУ3-…-ТВ(RS,КМ)

-для датчиков, в составе

РДУ3-…-МИ

Температура окружающей сре-

ды для блоков уровнемеров,

Температура хранения ,

от минус 20 до +50

от +5 до +40

Температура транспортирова-от минус 50 до +60

ния,

Рабочее давление среды, не

более, МПа0,2; 1,0; 2,5; 4,00,2, 4,0; 12,0

Маркировка взрывозащиты

датчиков/ блоков:

- РДУ3-…-ТВ(RS,КМ)

0ExiaIIBT3/ T4/ T5 /

[

Exia]IIB

Степень защиты оболочек по

ГОСТ 14254-96

-датчиков IP68

-блоков IP20

Масса датчиков, не более, кг5,5/4,7/5,06,6

Масса блоков, не более, кг

35,69,19,2

0,4

Габаритные размеры датчиков, 162х255,5х 400х400х162х255,5хL 162х255,5 162х255,5х1

не более, мм625,6х534+456,5х765115

Габаритные размеры блоков,

не более, мм100х75х109,5

Средняя наработка на отказ, не

менее, ч100000

Срок службы, не менее, лет 14

Нормальное функционирование уровнемеров должно обеспечиваться при длине со-

единительного кабеля между датчиками и блоками не более 0,5 км. Разрешается применение

экранированных кабелейсо следующими параметрами: R

КАБ

6 Ом, С

КАБ

0,1 мкФ,

КАБ

0,5 мГн.

Знак утверждения типа

наносится на лицевую панель блока уровнемера и на титульные листы эксплуатационной до-

кументации.

Комплектность средства измерений

Наименование

или РДУ3-…-КМ или

Уровнемер РДУ3-…-RS

РДУ3-…-МИ

Кол-во

РДУ3-…-ТВ или1

Примечание

По заказу

Руководство по эксплуатации

Паспорт

Методика поверки

Руководство оператора

1По заказу

Лист № 5

всего листов 5

Наименование

Инструкция по наладке

Кол-воПримечание

Комплект блока интерфейса искробезопасного БИИ5М или БИИ5А1

или БТВИ5

Блок интерфейса искробезопасный БИИ5М или БИИ5А или БТВИ51

Всоответст-

вии с заказом

Всоответст-

вии с заказом

Паспорт1

Руководство по эксплуатации1

Комплект датчика уровня радиоволнового РДУ3:1

Датчик уровня радиоволновый РДУ31

Комплект монтажных частей1

Примечания

1 Исполнение антенн датчиков РДУ3-00(01, 10, 20, 40, 41) и волноводов датчиков РДУ3-30

определяется заказом.

2 Исполнение датчиков РДУ3 определяется заказом.

Поверка

осуществляется по документу УНКР.407629.004 МП «Уровнемеры радиоволновые РДУ3. Ме-

тодика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМС» в 2012г.

Основное поверочное оборудование:

-лента измерительная 3 разряда с диапазоном измерения от 0 до 20000 мм по МИ 2060-90.

Сведения о методиках (методах) измерений

изложены в документе «Уровнемеры радиоволновые РДУ3. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к уровнемерам

радиоволновым РДУ3

1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Об-

щие условия».

2. ГОСТ Р 8.654-2009 «Требования к программному обеспечению средств измерений. Основ-

ные положения».

3.ТУ 4214-032-29421521-08 «Уровнемеры радиоволновыеРДУ3. Технические условия».

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

осуществление торговли и товарообменных операций

Изготовитель:

ЗАО «Альбатрос», ул. Немчинова, д.12,

127434, г. Москва, Российская Федерация

Телефон/факс +7-495-921-41-73, +7-499-977-04-11.

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМС», 119361, г. Москва, ул.Озерная, д.46,

тел. +7 495 437-55-77, факс.+7 495 437-56-66,

e.mail:office@vniims.ru

Аттестат аккредитации № 30004-08

Ф.В.Булыгин

Заместитель Руководителя Федерального

агентства по техническому

регулированию и метрологии

М.п.«___»__________2012г.
