Номер госреестра:
52025-12
Наименование СИ:
Топливозаправщики аэродромные
Обозначение типа:
56163
Производитель:
ОАО "Грабовский автомобильный завод" (ГРАЗ), с.Грабово
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.12.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49064
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Топливозаправщики аэродромные модели 56163
Назначение средства измерений
Топливозаправщики аэродромные модели 56163 (далее ТЗА) являются транспортны-
ми мерами полной вместимости и служат для транспортирования авиационного топлива
плотностью не более 800 кг/м
3
и заправки воздушных судов отфильтрованным авиационным
топливом Джет А-1 (Jet A-1) (ГОСТ Р 52050), Т-I, ТС-I, РТ (ГОСТ 10227 и ГОСТ 12308)
в
чистом виде и в смеси с противокристаллизационными жидкостями
(далее ПВК-жидкость)
типа «И» (ГОСТ 8313), «И-М» (ОСТ 54-3-175-73-99) (0,1
+0,05
; 0,2
±0,02
; 0,3
±0,03
)% по объему.
Изготавливаются в исполнении “У1” по ГОСТ 15150.
Описание средства измерений
ТЗА модели 56163 изготавливаются на шасси МАЗ-631705.
По общероссийскому классификатору продукции ТЗА присвоен код ОКП:
Код ОКП
Базовое шасси
Модель, присво-
енная НАМИ
56163-0000010
Сокращенное обо-
значение модели
56163
45 2140 1185
МАЗ-631705
ТЗА состоит из цистерны и насосно-измерительной станции установленной на базовом
шасси.
Цистерны выполнены в виде горизонтального резервуара, имеющего в поперечном
сечении форму «чемодан». Цистерны могут быть разделены на несколько секций. Каждая
секция является мерой полной вместимости. Корпус цистерн изготовлен из конструкционных
сталей, коррозионно-стойких сталей или алюминиевых сплавов, обладающих гарантируемой
свариваемостью,соответствующимимеханическимисвойствамииусиленвнутри
плосковыгнутыми жесткостями, которые выполняют также роль поперечных
волнорезов. В
верхней части каждой секции цистерны приварена горловина с указателем уровня налива
(мерный угольник), заливным люком, дыхательным клапаном, смотровым окном для
ориентировочного определения уровня налива топлива, воздухоотводящими трубками, в
нижней части – опоры, донные клапаны. Насосно-измерительная станция состоит из фильтра,
насоса, системы привода рукавного(ых), барабан(ов), счетчика-расходомера-(дозатора),
наконечника нижней заправки, пистолета раздаточного, барабана(ов) намотки рукава(ов),
раздаточных и напорно-всасывающих рукавов и контрольно-измерительных приборов.
В зависимости от комплектации и требований заказчика ТЗА может выполнять
следующие операции:
-транспортирование топлива к местам заправки воздушных судов (далее ВС);
-нижняя заправка ВС под давлением (через один рукав);
-верхняя заправка ВС без давления через удлинительный рукав с пистолетом;
-наполнение собственной цистерны сторонним насосом нижним и верхним спосо-
бами;
-слив топлива из цистерны самотеком;
-откачка топлива из баков ВС;
-перекачка топлива из одной емкости в другую, минуя собственную цистерну, через
фильтр или минуя его;
-наполнение цистерны собственным насосом;
-заправка ВС из сторонней емкости, минуя собственную;
-дозированные присадки (ПВК-жидкости типа «И», «И-М») в авиатопливо во время
заправки ВС.
Лист № 2
всего листов 4

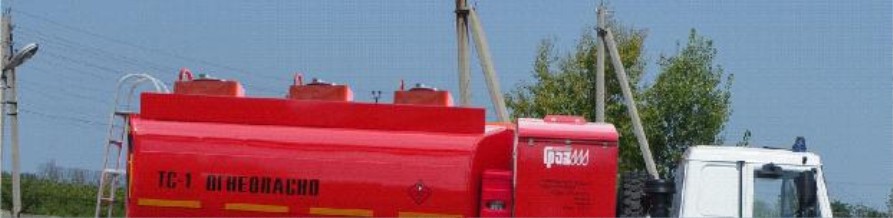

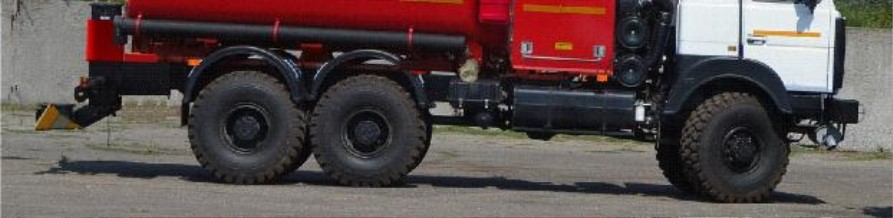

Фотография общего вида
Место для нанесения знака поверки:
Метрологические и технические характеристики
Номинальная вместимость цистерны
(до указателя уровня налива), м
3
12,5
Разность между номинальной вместимостью цистерны и ее
действительной вместимостью, установленной при первичной поверке, м
3
± 0,187
Пределы допускаемой основной относительной погрешности
вместимости при периодической поверке, %
±
0,4
Объем над указателем уровня для температурного расширения топлива,
% от вместимости, указанной на маркировочной табличке, не менее2,0
Значение снижения уровня жидкости в горловине каждой секции, %
от вместимости, указанной на маркировочной табличке, не более0,1
Остаток топлива в цистерне после ее слива, % от номинальной
вместимости, не более0,1
Плотность перевозимого нефтепродукта, кг/м
3
, не более800
Максимальная подача насосной установки при закрытой
заправке ВС, через один рукав с наконечником нижней заправки (ННЗ)
(при противодавлении после ННЗ до 1,5 кгс/см
2
), дм
3
/мин340
Подача насосной установки при открытой заправке
(рекомендуется), дм
3
/мин340
на заклепку, проходящую через полкуна маркировочной табличке
угольника и стенку горловины
Лист № 3
всего листов 4
Погрешность учета подачи топлива, % не ниже± 0,5
Качество выдаваемого топлива в борт ВС:
- номинальная тонкость фильтрации, мкм, не более(3-5)
- предельное содержание воды (по массе), %, не более0,0015
Относительная погрешность счетчика (счетчика-дозатора), не более, %± 0,25
Дозировка ПВК-жидкости, %0,1
+0,05
; 0,2
±0,02
; 0,3
±0,03
Высота самовсасывания, м, не более 5,5
Производительность наполнения сторонним насосом, л/мин, не более1000
Масса снаряженной ТЗА, плюс 3 %, нижний предел массы
не ограничивается, кг 14750
Полная масса ТЗА, кг, не более 24900
Распределение нагрузки на дорогу полной массой, не более, кг
- через шины передних колес6950
- через шины тележки17950
Габаритные размеры, не более, мм
- длина 9500
- ширина 2550
- высота 3630
ТЗА изготавливаются в исполнении “У” по ГОСТ 15150.
20 ± 10;
30 – 80;
84–106 (630 – 795).
Нормальные условия эксплуатации:
– температура окружающего воздуха, °С
– относительная влажность воздуха, %
– атмосферное давление, кПа (мм рт. ст.)
Рабочие условия эксплуатации:
– температура окружающего воздуха, °С
– относительная влажность воздуха, %
– атмосферное давление, кПа (мм рт. ст.)
от минус 40 до плюс 50;
30 – 100;
84–106,7 (630 – 795).
Знак утверждения типа
Знак Утверждения типа наносится:
– на маркировочную табличку фотохимическим способом;
– на титульный лист руководства по эксплуатации и формуляра типографским способом.
Комплектность средства измерений
В комплект поставки входят:
– ТЗА в собранном виде;
– запасные части;
– инструмент;
– принадлежности;
– товаросопроводительная документация;
– Топливозаправщики аэродромные модели 56163. Руководство по эксплуатации.
РЭ 37. 253. 286-2012;
– Топливозаправщики аэродромные модели 56163. Формуляр. 56163-0000000 ФО;
-
Топливозаправщики аэродромные модели 56163. Ведомость эксплуатационных
документов. 56163-0000000 ВЭ.
Поверка
осуществляется по ГОСТ Р 8.569-98 «ГСИ. Автоцистерны для жидких нефтепродуктов. Ме-
тодика поверки».
Рекомендуемые средства поверки: эталонные мерники 2 разряда вместимостью 10 дм
3
,
100 дм
3
, 200 дм
3
, 400 дм
3
, 1000 дм
3
,2000 дм
3
, 4000 дм
3
, 4600 дм
3
, 5000 дм
3
, цилиндр мерный
стеклянный 0,5 дм
3
по ГОСТ 1770-74.
Лист № 4
всего листов 4
Сведения о методиках (методах) измерений
Методика измерений действительной вместимости цистерны и измерений объема от-
пущенного нефтепродукта приведена в РЭ 37. 253. 286-2012 «Топливозаправщики аэродром-
ные модели 56163. Руководство по эксплуатации»
Нормативные документы, устанавливающие требования к топливозаправщикам аэро-
дромным модели 56163
1. ГОСТ Р 50913-96 «ГСИ. Автомобильные транспортные средства для транспортиро-
вания и заправки нефтепродуктов. Типы, параметры и общие технические требования».
2. ГОСТ Р 52906-2008 «Оборудование авиатопливообеспечения. Общие технические
требования»
3. ГОСТ Р 8.569-98 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика по-
верки».
4. ГОСТ 8.470-82 «ГСИ. Государственная
поверочная схема для средств измерений
объема жидкости»
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений:
Выполнение государственных учетных операций.
Изготовитель
Открытое Акционерное Общество
Грабовский автомобильный завод (ОАО «Завод ГРАЗ»), Россия
442770, Пензенская область, Бессоновский район, с. Грабово, ул. Кирпичная, 58.
Тел.факс (84140) 2-32-95, факс (84140) 2-32-79, е-mail:
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный
центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский
ЦСМ»). Регистрационный номер 30033-10.
Адрес: 440039, г. Пенза, ул. Комсомольская, д. 20
Телефон/факс: (8412) 49-82-65, e-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«___» ____________ 2012 г.
