Untitled document

Приложение к свидетельству № 49059

об утверждении типа средств измерений

Лист № 1

всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Тестеры заземления Fluke 1623 и Fluke 1625

Назначение средства измерений

Тестеры заземления Fluke 1623 и Fluke 1625 (далее тестеры) предназначены для изме-

рения сопротивления заземления.

Описание средства измерений

Тестеры, внешний вид которых показан на рисунках 1 - 3, представляют собой

цифровые портативные электроизмерительные приборы. Принцип действия тестеров основан

на генерации в цепи заземления переменного измерительного тока. При измерении падения

напряжения определяется электрическое

сопротивление заземления. Измерения сопротивле-

ния переменному току осуществляются по схемам двухпроводного, трёхпроводного или

четырехпроводногосоединения.Дляотображениярезультатовизмеренийна

жидкокристаллическом дисплее в тестерах осуществляется преобразование входных аналого-

вых сигналов с измерительного входа в цифровую форму быстродействующим АЦП.

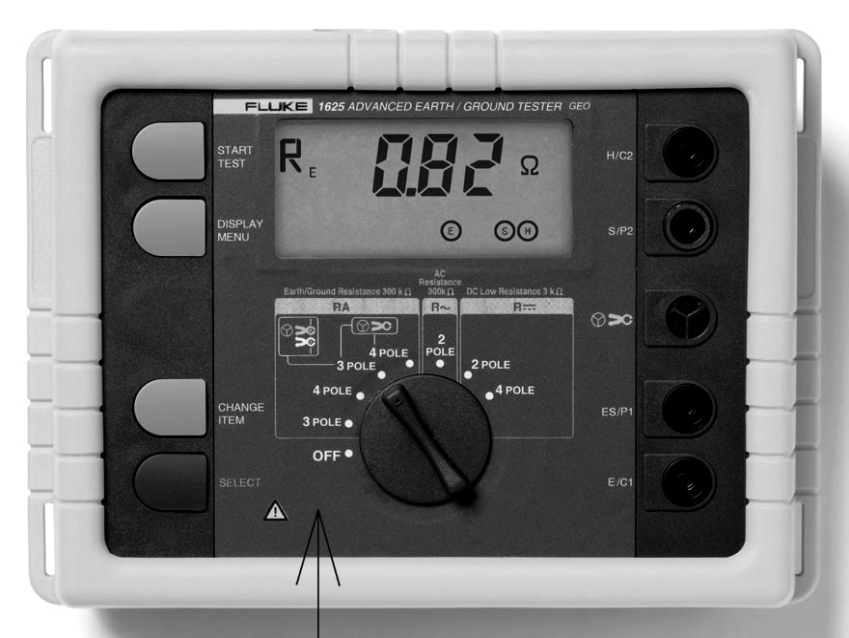

Рисунок 1 - Внешний вид тестера заземления Fluke 1625, стрелкой показано место на-

несения знака утверждения типа.

Лист № 2

всего листов 5

Рисунок 2 - Внешний вид тестера заземления Fluke 1625, вид снизу.

Рисунок 3 - Тестер Fluke 1625 с полным комплектом принадлежностей.

На передней панели тестеров расположены: жидкокристаллический дисплей, переклю-

чатель режимов измерений, клавиши управления, а также разъёмы для подключения измери-

тельных проводов и измерительных клещей. Пломбирование корпуса тестеров от несанкцио-

нированного доступа не предусмотрено.

Питание тестера осуществляется от шести элементов питания типа АА.

Лист № 3

всего листов 5

Программное обеспечение

Программное

обеспечение тестеров встроено

защищённую от записи память микро-

контроллера, что исключает возможность его несанкционированных настройки и вмешательст-

ва, приводящих к искажению результатов измерений. Идентификационные данные программ-

ного обеспечения тестеров заземления Fluke 1623 и Fluke 1625 представлены в таблице 1.

Таблица 1 – Идентификационные данные программного обеспечения тестеров заземления Fluke

1623 и 1625

Метрологические и технические характеристики

Основные метрологические и технические характеристики тестеров приведены в таб-

лицах 2 – 4:

Таблица 2 – Измерение электрического сопротивления

Диапазон измерений, ОмРазрешение,

Ом

Пределы допускаемой основной погрешности при

температуре окружающего воздуха (23 ± 2) °С

От 0,001 до 1,9990,001

От 2,00 до 19,990,01

От 20,0 до 199,90,1

От 200 до 19991

От 2,00 кОм до 19,99 кОм 10

От 0,001 до 2,9990,001

От 3,00 до 29,990,01

От 30,0 до 299,90,1

От 300 до 29991

От 3000 до 2999010

От 30,0 кОм до 299,9 кОм 100

Fluke 1623

± (0,02 R + 0,003 Ом)

± (0,02 R + 0,03 Ом)

± (0,02 R + 0,3 Ом)

± (0,02 R + 3 Ом)

± (0,02 R + 30 Ом)

Fluke 1625

± (0,02 R + 0,002 Ом)

± (0,02 R + 0,02 Ом)

± (0,02 R + 0,2 Ом)

± (0,02 R + 2 Ом)

± (0,02 R + 20 Ом)

± (0,02 R + 200 Ом)

R– показания тестеров.

Тестер Fluke 1623: измерительное напряжение 48 В, частота 128 Гц.

Тестер Fluke 1625: измерительное напряжение 20 В или 48 В, частота по выбору 55 Гц,

94 Гц, 105 Гц, 111 Гц, 128 Гц.

Таблица 3 – Измерение электрического сопротивления с помощью токовых клещей

Диапазон измерений, ОмРазрешение,

Ом

Пределы допускаемой основной погрешности при

температуре окружающего воздуха (23 ± 2) °С

От 0,001 до 1,9990,001

От 2,00 до 19,990,01

От 20,0 до 199,90,1

От 200 до 19991

От 2,00 кОм до 19,99 кОм 10

Fluke 1623

± (0,07 R + 0,003 Ом)

± (0,07 R + 0,03 Ом)

± (0,07 R + 0,3 Ом)

± (0,07 R + 3 Ом)

± (0,07 R + 30 Ом)

Защита программного обеспечения от непреднамеренных и преднамеренных измене-

ний соответствует уровню «А» по МИ 3286-2010.

Наименование программного Идентификаци-

обеспечения онное наимено-

вание программ-

ного обеспече-

ния

ПО для тестеров заземления Fluke 1623/1625

Fluke 1623 и Fluke 1625Firmware

Номер вер-

сии про-

граммного

обеспече-

ния

v 1.0

Цифровой

идентифи-

катор про-

граммного

обеспечения

Отсутствует

Алгоритм вычис-

ления цифрового

идентификатора

программного

обеспечения

Отсутствует

Лист № 4

всего листов 5

Диапазон измерений, ОмРазрешение,

Ом

Пределы допускаемой основной погрешности при

температуре окружающего воздуха (23 ± 2) °С

От 0,001 до 2,9990,001

От 3,00 до 29,990,01

От 30,0 до 299,90,1

От 300 до 29991

От 3,00 кОм до 29,99 кОм 10

Fluke 1625

± (0,07 R + 0,002 Ом)

± (0,07 R + 0,02 Ом)

± (0,07 R + 0,2 Ом)

± (0,07 R + 2 Ом)

± (0,07 R + 20 Ом)

R– показания тестеров.

Тестер Fluke 1623: измерительное напряжение 48 В, частота 128 Гц.

Тестер Fluke 1625: измерительное напряжение 20 В или 48 В, частота по выбору 55 Гц,

94 Гц, 105 Гц, 111 Гц, 128 Гц.

Токовые клещи входят только в полный комплект поставки тестеров Fluke 1623 и

Fluke 1625 (рисунок 3).

Таблица 4 – Технические характеристики

Наименование характеристики

Диапазон рабочих температур,

Температура хранения,

Значение

От 0 до 35

От – 20 до + 60

В пределах рабочего диапазона для температур от 0 до 21 °С и от 25 до 35 °С температурный

коэффициент составляет: 0,1 % от результата измерения / 1

Габаритные размеры(длина х ширина 240 x 180 x 110 (Fluke 1623)

х высота), мм 240 x 220 x 110 (Fluke 1625)

Масса (не более), кг1,1 (включая элементы питания)

Знак утверждения типа

Знак утверждения типа наносится в виде наклейки на верхнюю поверхность корпуса

тестеров в соответствии с рисунком 1, а также типографским методом на титульные листы

эксплуатационной документации.

Комплектность средства измерений

В базовый комплект поставки входят:

тестер с установленнымиэлементами питания- 1 шт.;

руководство пользователя - 1 шт.;

методика поверки - 1 шт.;

провода (1,5 м), зажимы, разъем кабеля- 1 компл.

В полный набор поставки (рисунок 3) дополнительно входят: набор

токовых клещей- 1 компл.;

катушки с кабелем (25 м и 50 м), штыри - 1 компл.;

чемодан для переноски- 1 шт.

Поверка

осуществляется в соответствии с документом МП 52021-12 «Тестеры заземления Fluke 1623 и

Fluke 1625 фирмы Fluke Corporation, США. Методика поверки», утвержденным ФГУП

«ВНИИМС» в 2012 году.

Основное оборудование, необходимое для поверки:

- Меры сопротивления переменного тока МС-100/1; МС-10/1; МС-1/1; МС-0,1/1. Но-

минальные значения сопротивления соответственно составляют 100 Ом, 10 Ом, 1 Ом, 0,1 Ом;

пределы допускаемой погрешности

0,25 %.

- Магазин сопротивления Р40101. Номинальные значения сопротивления постоянно-

му и переменному току трех ступеней многозначной меры (магазина сопротивлений) состав-

ляют 10 кОм, 100 кОм, 1 МОм; класс точности 0,05.

Лист № 5

всего листов 5

Сведения о методиках (методах) измерений

Тестеры заземления Fluke 1623 и Fluke 1625. Руководство пользователя.

Нормативные и технические документы, устанавливающие требования к тестерамза-

земления Fluke 1623 и Fluke 1625

Техническая документация фирмы-изготовителя.

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

Выполнение работ по оценке соответствия промышленной

продукции и продукции

других видов, а также иных объектов установленным законодательством Российской Федера-

ции обязательным требованиям.

Изготовитель

Фирма Fluke Corporation, США.

Адрес: 6920 Seaway Blvd Everett, WA 98203, USA.

Заявитель

Общество с ограниченной ответственностью «НОУБЛ ХАУС ДИСТРИБЬЮШН».

Адрес: 125040, Москва, улица Скаковая, д. 36.

Испытательный центр

Государственный центр испытаний средств измерений ФГУП «ВНИИМС», аттестат

аккредитации № 30004-08; 119361;

Адрес: 119361,Москва, ул. Озерная, 46.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииФ.В. Булыгин

«____» ____________ 2012 г.

М.п.
