Измерители параметров процессов Fluke 787, ГРСИ 52020-12
Смотреть ГРСИ
52019-12
Номер госреестра:
52020-12
Наименование СИ:
Измерители параметров процессов
Обозначение типа:
Fluke 787
Производитель:
Фирма "Fluke Corporation", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.10.2022
Описание типа:
Скачать
описание типа СИ
Методика поверки:
-
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
К сожалению, комментарии пока что отсутствуют. Вы можете быть первым.
Оставить комментарий:

Описание типа средства измерения:
Читать в отдельном окне
Untitled document
Приложение к свидетельству № 49058
об утверждении типа средств измерений
Лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители параметров процессов Fluke 787
Назначение средства измерений
Измерители параметров процессов Fluke 787 (далее – измерители) предназначены для
измерений напряжения и силы постоянного тока, напряжения и силы переменного тока, элек-
трического сопротивления, частоты сигналов.
Описание средства измерений
Конструктивно измерители выполнены в ударопрочном пылезащитном корпусе и
представляют собой портативный, цифровой прибор. Внешний вид измерителя представлен на
рисунке 1.

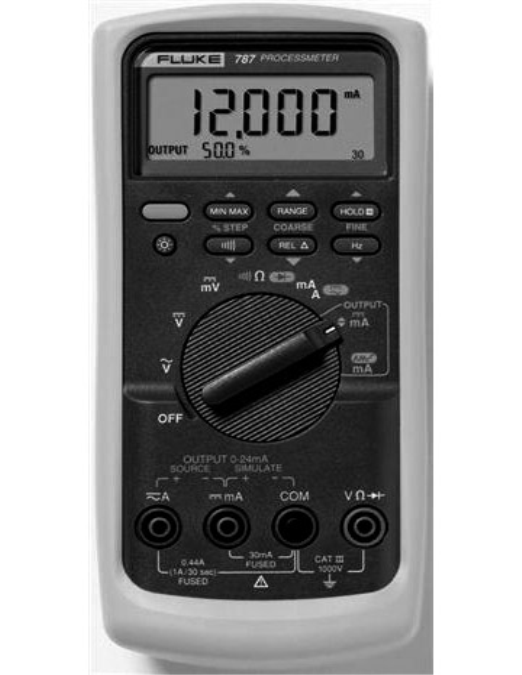

Рисунок 1 - Внешний вид измерителя
Принцип действия измерителя основан на преобразовании входных сигналов в цифро-
вую форму быстродействующим АЦП и генерацией задаваемых сигналов с помощью ЦАП.
Напереднейпанелиизмерителярасположены:клеммыдляизмеренийи
воспроизведения электрических величин, поворотный переключатель для включения измери-
теля и выбора режимов работы, жидкокристаллический дисплей, кнопки подсветки дисплея,
включения подачи тока, регулировки выходного тока, установки фиксированного диапазона,
просмотра максимального, минимального и среднего значения измеряемой величины за время
измерения, включения автоматической блокировки, установки нуля, выбора альтернативной
функции работы измерителя.
Лист № 2
всего листов 5
Измерители могут использоваться для измерений значений электрических величин, в
качестве источника постоянного тока, в качестве источника тестовых сигналов, погрешность
воспроизведения которых метрологически не нормируется, а так же как источник энергии для
подачи питания на внешнюю цепь.
Питание измерителей осуществляется от одного стандартного элемента питания разме-
ра АА. Корпус измерителей защищен от несанкционированного доступа пломбами в форме
наклеек на боковой поверхности.
Программное обеспечение
Программное обеспечение измерителей встроено в защищённую от записи память
микроконтроллера, что исключает возможность его несанкционированных настройки и вме-
шательства, приводящих к искажению
результатов измерений. Идентификационные данные
программного обеспечения измерителей параметров процессов Fluke 787 представлены в таб-
лице 1.
Таблица 1 – Идентификационные данные программного обеспечения измерителей параметров
процессов Fluke 787
Наименование
программного
обеспечения
Идентификационное№
наименованиепро- версии
граммного обеспечения ПО
Цифровой идентификатор Алгоритмвы-
программногообеспече- числения иден-
ния (контрольная сумма)тификатора ПО
ПО для изме-
рителей пара-
метров процес- Fluke 787 Firmware
сов Fluke 787
v 1.0
Отсутствует
Отсутствует
Защита программного обеспечения от непреднамеренных и преднамеренных измене-
ний по МИ 3286-2010 соответствует уровню «A».
Метрологические и технические характеристики
Основные метрологические и технические характеристики измерителей приведены в
таблицах 2 – 10
Таблица 2 – Измерение напряжения постоянного тока
Диапазон, В
Разрешение, В
от минус 0,4 до 0,4
от минус 4 до 4
от минус 40 до 40
от минус 400 до 400
от минус 1000 до 1000
0,0001
0,001
0,01
0,1
1
Пределы допускаемой основной погрешности при
температуре окружающего воздуха (23 ± 5) °С
± (0,001 U + 0,0001 В)
± (0,001 U + 0,001 В)
± (0,001 U + 0,01 В)
± (0,001 U + 0,1 В)
± (0,001 U + 1 В)
Примечание - U – показание измерителя
Таблица 3 – Измерение напряжения переменного тока
Диапазон, В
Разрешение, В
от 0 до 0,4
0,0001
от 0 до 4
0,001
от 0 до 40
0,01
Частота сиг-
нала, Гц
от 50 до 60
от 45 до 200
от 200 до 500
от 50 до 60
от 45 до 200
от 200 до 500
от 50 до 60
от 45 до 200
от 200 до 500
Пределы допускаемойосновнойпогрешности при
температуре окружающего воздуха (23 ± 5) °С
± (0,007 U + 0,0004 В)
± (0,012 U + 0,0004 В)
± (0,07 U + 0,0004 В)
± (0,007 U + 0,002 В)
± (0,012 U + 0,004 В)
± (0,07 U + 0,004 В)
± (0,007 U + 0,02 В)
± (0,012 U + 0,04 В)
± (0,07 U + 0,04 В)
Лист № 3
всего листов 5
Диапазон, В
Разрешение, В
от 0 до 400
0,1
от 0 до 1000
1
Частота сиг-
нала, Гц
от 50 до 60
от 45 до 200
от 200 до 500
от 50 до 60
от 45 до 200
от 200 до 500
Пределы допускаемойосновнойпогрешности при
температуре окружающего воздуха (23 ± 5) °С
± (0,007 U + 0,2 В)
± (0,012 U + 0,4 В)
± (0,07 U + 0,4 В)
± (0,007 U + 2 В)
± (0,012 U + 4 В)
± (0,07 U + 4 В)
Примечания
1Значения предела допускаемой основной погрешности указаны для значений изме-
ряемых величин в диапазоне от 5% до 100% от диапазона измерения измерителя.
2U – показание измерителя
Таблица 4 – Измерение силы постоянного тока
Диапазон, АРазрешение, АПределы допускаемой основной погрешности при
температуре окружающего воздуха (23 ± 5) °С
от минус 0,03 до 0,03
от минус 1 до 1
0,000001
0,001
± (0,0005 I + 0,000002 А)
± (0,002 I + 0,002 А)
Примечание - I - показание измерителя
Таблица 5 – Измерение силы переменного тока
Диапазон, А Разрешение, Частота сиг-Пределы допускаемой основной погрешности при
Анала, Гцтемпературе окружающего воздуха (23 ± 5) °С
от 0 до 10,001от 45 до 2000 ± (0,01 I + 0,002 А)
Примечание - I - показание измерителя
Таблица 6 – Измерение электрического сопротивления
Диапазон, Ом
Разрешение, Ом
от 0 до 400
от 0 до 4000
от 0 до 40000
от 0 до 400000
от 0 до 4000000
от 0 до 40000000
0,1
1
10
100
1000
10000
Пределы допускаемой основной погрешности
при
температуре окружающего воздуха (23 ± 5) °С
± (0,002 R + 0,2 Ом)
± (0,002 R + 1 Ом)
± (0,002 R + 10 Ом)
± (0,002 R + 100 Ом)
± (0,0035 R + 3000 Ом)
± (0,025 R + 30000 Ом)
Примечание - R - показание измерителя
Таблица 7 – Измерение частоты
Разрешение, Гц
Верхняя граница диа-
пазона, Гц
199,99
1999,9
0,01
0,1
Пределы допускаемой основной погрешности тем-
пературе окружающего воздуха (23 ± 5) °С, Гц
± (0,00005 F+0,01 Гц)
± (0,00005 F +0,1 Гц)
199991± (0,00005 F +1 Гц)
Примечание - F– показания измерителя
Таблица 8 – Проверка диодов
Диапазон, В
Разрешение, В
от 0 до 2
0,1
Пределыдопускаемойосновнойпогрешно-
сти при температуре окружающего воздуха (23 ± 5) °С
± (0,02 U + 0,1 В)
Примечание - U – показание измерителя
Лист № 4
всего листов 5
Таблица 9 – Воспроизведение силы постоянного тока
Диапазон, мА
Пределы допускаемой основной погрешности при
температуре окружающего воздуха (23 ± 5) °С
± 0,05 % от диапазона
Режим источника
от 4 до 20
Режим моделирования
от 4 до 20
± 0,05 % от диапазона
Примечание - I - показание измерителя
Таблица 10 – Технические характеристики
Наименование характеристики
Диапазон рабочих температур, °С
Относительная важность (при температуре 50
°
С), %
Значение
от минус 10 до 50
45
В пределах рабочего диапазона для температур менее 18
°
С и более 28
°
С температурный
коэффициент составляет: 0,05 х (указанная погрешность) /
°
С
Габаритные размеры(длина х ширина х высота), мм
Масса (не более), г
187 х 87 х 32
369
Знак утверждения типа
Знак утверждения типа наносится в виде наклейки на боковую часть корпуса измерите-
ля, а также типографским методом на титульные листы эксплуатационной документации.
Комплектность средства измерений
В комплект поставки входят:
измеритель
методика поверки
элемент питания типа АА
руководство пользователя
компакт-диск с руководством пользователя
измерительные провода TL71
зажимы «крокодил» АС72
держатель для корпуса
наклонная подставка
- 1шт.;
- 1 экз.;
- 4 шт.;
- 1 шт.;
- 1шт.;
- 1 комплект;
- 1 комплект;
- 1 шт.;
- 1 шт.
Поверка
осуществляется по документу МП 52020-12 «Измерители параметров процессов Fluke 787
фирмы Fluke Corporation, США. Методика поверки», утвержденному ФГУП «ВНИИМС» в
2012 году.
Основное оборудование, необходимое для поверки:
-калибратор универсальный Fluke 5520A. Диапазон воспроизведения напряжения
постоянного тока: 0 – 1000 В, пределы допускаемой погрешности:
±
0,002 %; диапа-
зон воспроизведения напряжения переменного тока: 1 мВ – 1020 В (10 Гц – 500
кГц), пределы допускаемой погрешности : ± 0,019 %; диапазон воспроизведения силы
постоянного тока: 0 – 20,5 А, пределы допускаемой погрешности :
±
0,01 %;
диапазон воспроизведения силы переменного тока: 29 мкА –20,5 А (10 Гц – 30 кГц),
пределы допускаемой погрешности :
±
0,05 %; диапазон
воспроизведения электри-
ческого сопротивления: 0 – 1100 МОм, пределы допускаемой погрешности :
±
0,0028 %; диапазон воспроизведения электрической емкости: 0,19 нФ – 110 мФ,
пределы допускаемой погрешности :
±
0,4 %.
-мультиметр Agilent 3458A, пределы допускаемой погрешности при измерении
напряжения в диапазоне до 100 В составляют ±0,001 %. Пределы допускаемой отно-
сительной погрешности при измерении сопротивления в
диапазоне до 10 кОм
со-
Лист № 5
всего листов 5
ставляют ±0,001 %. Пределы допускаемой погрешности при измерении тока в диа-
пазоне до 100 мА составляют ±0,004 %.
Сведения о методиках (методах) измерений
Измерители параметров процессов Fluke 787. Руководство пользователя.
Нормативные документы, устанавливающие требования к измерителям параметров
процессов Fluke 787
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение работ по оценке соответствия промышленной
продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федера-
ции обязательным требованиям.
Изготовитель
Фирма Fluke Corporation, США.
Адрес: 6920 Seaway Blvd Everett, WA 98203, USA.
Заявитель
Общество с ограниченной ответственностью «НОУБЛ ХАУС ДИСТРИБЬЮШН».
Адрес: 125040, Москва, улица Скаковая, д. 36.
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «ВНИИМС», аттестат аккреди-
тации № 30004-08;
Адрес: 119361,Москва, ул. Озерная, 46.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«____» ____________ 2012 г.
М.п.
Готовы поверить данное средство измерений.
Поверка средств измерений.
ООО СУПРР 8(812)209-15-19, info@saprd.ru
Похожие средства измерения:
ГРСИ Наименование СИ Тип СИ Производитель МПИ Ссылка
51116-12 Измерители мгновенных значений напряжения на основе мезонинных модулей Нет данных ООО Фирма "Информтест", г.Москва 6 месяцев Перейти
24949-03 Измерители-сигнализаторы СРК-АТ2327 НПУП "Атомтех", Беларусь, г.Минск 1 год Перейти
57237-14 Система измерений количества и параметров нефти сырой на УПСВ Северного газонефтяного месторождения ОАО "Томскнефть" ВНК Нет данных ОАО "Томскнефть" Восточной нефтяной компании, г.Стрежевой 1 год Перейти
49487-12 Измерители дальности видимости ФИ-4 ОАО "ЛОМО", г.С.-Петербург 1 год Перейти
9324-83 Измерители напряженности поля FSM-11 Фирма "VEB Messelektronik", Германия 1 год Перейти
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru


Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru


Поверка средств измерений
