Анализаторы спектра в реальном масштабе времени RSA5103A, RSA5106A, RSA6106B, RSA6114B, RSA6120B, ГРСИ 52003-12
Номер госреестра:
52003-12
Наименование СИ:
Анализаторы спектра в реальном масштабе времени
Обозначение типа:
RSA5103A, RSA5106A, RSA6106B, RSA6114B, RSA6120B
Производитель:
Компания "Tektronix, Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.12.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49039
об утверждении типа средств измерений
Лист № 1
всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы спектра в реальном масштабе времени RSA5103A, RSA5106A,
RSA6106B, RSA6114B, RSA6120B
Назначение средства измерений
Анализаторы спектра в реальном масштабе времени RSA5103A, RSA5106A, RSA6106B,
RSA6114B, RSA6120B предназначены для измерения параметров спектра периодических и
однократных сигналов, и применяются при разработке, монтаже и эксплуатации радиоэлек-
тронных систем и телекоммуникационного оборудования.
Описание средства измерений
Принцип действия основан на анализе сигналов с помощью
быстрого преобразования
Фурье, и отображении измерительной информации в спектральной и временной области. Не-
прерывный во времени анализ позволяет определять параметры спектра сигналов и их изме-
нение во времени, а также параметры сигналов с аналоговой и цифровой модуляцией. Для ре-
гистрации однократных сигналов и случайных импульсных помех имеется режим синхрони-
зации по маске с анализом во временной или частотной области. Функциональные возможно-
сти обработки измерительной информации могут быть расширены с помощью опций, постав-
ляемых по заказу.
На внутреннем микропроцессоре установлена
операционная система Windows XP, по-
зволяющая производить мультидоменный анализ измерительной
информации в задаваемых
пользователем окнах, с представлением сигналов
в
различных форматах, в
том числе
пара-
метров модуляции сигналов. Внешнее управление осуществляется по интерфейсам GPIB
(IEEE-488.2), LAN (10/100/1000BASE-T), USB 2.0.
Конструктивно анализаторы спектра в реальном масштабе времени RSA5103A,
RSA5106A, RSA6106B, RSA6114B, RSA6120B выполнены в виде моноблока в настольном ис-
полнении, на передней панели расположены органы управления и жидкокристаллический
дисплей.
Внешний вид анализаторов спектра в реальном масштабе времени RSA5103A,
RSA5106A, RSA6106B, RSA6114B, RSA6120B показан на фотографиях
1
(вид спереди) и 2
(вид сзади).
место пломбирования

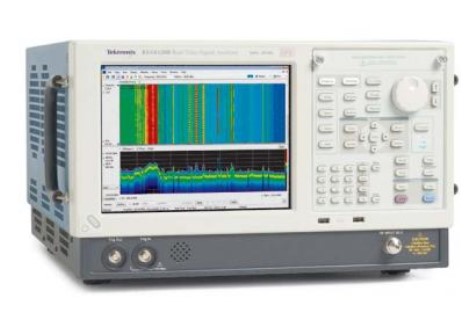

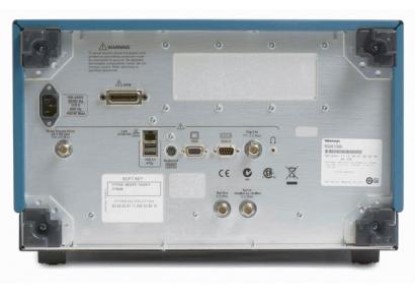

фотография 1 – общий видфотография 2 – задняя панель
Лист № 2
всего листов 8
Анализаторы спектра в реальном масштабе времени RSA5103A, RSA5106A, RSA6106B,
RSA6114B, RSA6120B выпускаются в стандартном (базовом) исполнении и с набором опций по
заказу, перечисленных в таблице ниже.
опциянаименованиепримечания
RSA6106B, RSA6114B, RSA6120B
05цифровой выход I/Q
10измерение AM, FM, ΦM
11измерение фазовых шумов и джиттера
12измерение временных интервалов
20детальный анализ сигналов
21анализ сигналов с цифровой модуляцией
22измерение OFDM
40полоса частот анализа 40 МГц
50предварительный усилитель
RSA5103A, RSA5106A
от 1 МГц до 3,6 ГГц RSA5103A
от 1 МГц до 6,2 ГГц RSA5106A, RSA6106B
от 100 кГц до 20 ГГц, RSA6114B/6120B
RSA5103A, RSA5106A
RSA6106B, RSA6114B, RSA6120B
RSA5103A, RSA5106A
RSA5103A, RSA5106A
RSA5103A, RSA5106A
51предварительный усилитель
52триггер частотной маски
85 полоса частот анализа 85 МГц
110 полоса частот анализа 110 МГц
200 расширенная функция триггера
5040 комбинация опций 50 и 40
5085 комбинация опций 50 и 85
56KR конструктивное исполнение для стойки
По техническим требованиям анализаторы спектра в реальном масштабе времени
RSA5103A, RSA5106A, RSA6106B, RSA6114B, RSA6120B соответствуют ГОСТ 22261-94.
Программное обеспечение
Программное обеспечение установлено на внутренний микропроцессор и выполняет
функции управления режимами работы, обработки и представления измерительной
информации. Общие сведения о программном обеспечении приведены в таблице ниже.
идентификационное наименование
идентификационный номер версии
RSA5103A/5106A
RSA5100A Firmware
V2.6.0118 и выше
RSA6106B/6114B/6120B
RSA6100B Firmware
V2.6.2032 и выше
класс рискаA по WELMEC 7.2 для категории U
Метрологические и технические характеристики
от 1 Гц до 3 ГГц
от 1 Гц до 6,2 ГГц
от 9 кГц до 6,2 ГГц
от 9 кГц до 14 ГГц
от 9 кГц до 20 ГГц
диапазон частот
RSA5103A
RSA5106A
RSA6106B
RSA6114B
RSA6120B
полоса частот анализа сигналов в реальном времени
RSA5103A, RSA5106A
стандартное исполнение25 МГц
опция 4040 МГц
опция 8585 МГц
RSA6106B, RSA6114B, RSA6120B
стандартное исполнение40 МГц
опция 110110 МГц
Лист № 3
всего листов 8
± 1·10
-7
± 1·10
-7
± 2·10
-8
от 0,1 Гц до 5 МГц
10 МГц
– 103 дБн/Гц
2
– 109 дБн/Гц
– 112 дБн/Гц
– 124 дБм
(тип.знач)
– 141 дБм
– 150 дБм
пределы допускаемой погрешности частоты опорного генератора
при температуре от 20 до + 30
о
С после заводской калибровки
± 3·10
-7
± 2·10
-7
временной дрейф частоты опорного генератора за 10 лет, не более
RSA5103A, RSA5106A
RSA6106B, RSA6114B, RSA6120B
дополнительная температурная погрешность частоты опорного генерато-
ра, не более
RSA5103A, RSA5106A в интервале от 10 до 40
о
С
RSA6106B, RSA6114B, RSA6120B в интервале от 0 до 50
о
С
10 МГц
0 дБм
1
параметры выхода синхронизации
частота
уровень, не менее
параметры входа синхронизации
частота
RSA5103A, RSA5106A
RSA6106B, RSA6114B, RSA6120B
10 МГц
от 1 до 25 МГц с
шагом 1 МГц;
1,2288; 4,8;
19,6608 МГц
± 3·10
-6
± 3·10
-7
от – 10 до + 6 дБм
от 0,1 Гц до 8 МГц
10 МГц
– 100 дБн/Гц
– 106 дБн/Гц
– 107 дБн/Гц
диапазон синхронизации
RSA5103A, RSA5106A
RSA6106B, RSA6114B, RSA6120B
уровень
полоса пропускания
RSA5103A, RSA5106A
стандартное исполнение
дополнительно с опцией 85
RSA6106B, RSA6114B, RSA6120B
стандартное исполнение
дополнительно с опцией 110
уровень фазовых шумов на частоте 1 ГГц, не более
RSA5103A, RSA5106A
при отстройке 1 кГц
при отстройке 10 кГц
при отстройке 100 кГц
RSA6106B, RSA6114B, RSA6120B
при отстройке 1 кГц
при отстройке 10 кГц
при отстройке 100 кГц
максимальный уровень сигнала на входе
без предварительного усилителя
с предварительным усилителем
+ 30 дБм
+ 20 дБм
примечание 1. здесь и далее дБм обозначает уровень в дБ относительно 1 мВт примечание
2. здесь и далее дБн обозначает уровень сигнала в дБ относительно уровня на центральной
(несущей) частоте
усредненный уровень собственных шумов, нормализованный к полосе
пропускания 1 Гц, не более
RSA5103A, RSA5106A
предварительный усилитель выключен
на частотах от 100 Гц до 4 кГц (LF Path)
на частотах от 4 до 10 кГц (LF Path)
на частотах от 10 кГц до 32 МГц (LF Path)
Лист № 4
всего листов 8
– 108 дБм
(тип.знач)
– 136 дБм
– 154 дБм
– 153 дБм
– 151 дБм
– 149 дБм
– 158 дБм
– 158 дБм
– 164 дБм
– 163 дБм
– 161 дБм
– 99 дБм
– 149 дБм
– 151 дБм
– 149 дБм
– 145 дБм
– 145 дБм
– 137 дБм
– 135 дБм
– 145 дБм
– 149 дБм
– 145 дБм
– 143 дБм
– 159 дБм
– 165 дБм
– 164 дБм
– 163 дБм
1,4
1,6
1,6
1,6
– 122 дБм
– 135 дБм
– 152 дБм
– 164 дБм
– 162 дБм
– 160 дБм
на частотах от 9 кГц до 1 МГц
на частотах от 1 до 10 МГц
на частотах от 10 МГц до 2 ГГц
на частотах от 2 до 3 ГГц
на частотах от 3 до 4 ГГц
на частотах от 4 до 6,2 ГГц; RSA5106A
предварительный усилитель (опция 50) включен
на частотах от 1 до 32 МГц (LF Path)
на частотах от 1 до 10 МГц
на частотах от 10 МГц до 2 ГГц
на частотах от 2 до 3 ГГц
на частотах от 3 до 6,2 ГГц; RSA5106A
RSA6106B, RSA6114B, RSA6120B
предварительный усилитель выключен
на частотах от 9 кГц до 10 МГц
на частотах от 10 до 100 МГц
на частотах от 100 МГц до 2,3 ГГц
на частотах от 2,3 до 4 ГГц
на частотах от 4 до 6,2 ГГц
RSA6114B
предварительный усилитель выключен
на частотах от 6,2 до 7 ГГц
на частотах от 7 до 10 ГГц
на частотах от 10 до 14 ГГц
RSA6120B
предварительный усилитель выключен
на частотах от 6,2 до 8,2 ГГц
на частотах от 8,2 до 12,4 ГГц
на частотах от 12,4 до 17,5 ГГц
на частотах от 17,5 до 20 ГГц
RSA6106B
предварительный усилитель (опция 50) включен
на частотах от 1 до 10 МГц
на частотах от 10 МГц до 1 ГГц
на частотах от 1 до 4 ГГц
на частотах от 4 до 6,2 ГГц
RSA6114B, RSA6120B
предварительный усилитель (опция 51) включен
на частотах от 100 кГц до 1 МГц
на частотах от 1 до 10 МГц
на частотах от 10 до 100 МГц
на частотах от 100 МГц до 4 ГГц
на частотах от 4 до 14 ГГц
на частотах от 14 до 20 ГГц
КСВН входа, типовые значения, не более
RSA5103A, RSA5106A
предварительный усилитель выключен
на частотах от 10 МГц до 3 ГГц
на частотах от 3 до 6,2 ГГц (RSA5106A)
предварительный усилитель включен
на частотах от 10 МГц до 3 ГГц (RSA5103A)
на частотах от 10 МГц до 6,2 ГГц (RSA5106A)
Лист № 5
всего листов 8
1,5
1,6
2,0
± 0,31 дБ
± 0,31 дБ
± 0,2 дБ
± 0,35 дБ
± 0,5 дБ
± 0,5 дБ
± 0,5 дБ
± 0,7 дБ
1,6
1,5
1,6
1,9
1,9
от 0 до 55 дБ
от 0 до 75 дБ
± 0,31 дБ
± 0,40 дБ
RSA6106B, RSA6114B, RSA6120B
предварительный усилитель выключен
на частотах от 10 МГц до 4 ГГц
на частотах от 4 до 6,2 ГГц
на частотах от 6,2 до 20 ГГц
предварительный усилитель включен
на частотах от 10 МГц до 4 ГГц
RSA6106B
RSA6114B, RSA6120B
на частотах от 4 до 6,2 ГГц
на частотах от 6,2 до 14 ГГц (RSA6114B)
на частотах от 6,2 до 20 ГГц (RSA6120B)
ослабление входного аттенюатора (ступенями по 5 дБ)
RSA5103A, RSA5106A
RSA6106B, RSA6114B, RSA6120B
пределы основной допускаемой погрешности измерения уровня мощно-
сти (ослабление аттенюатора 10 дБ) при температуре 23 ± 5 °C
RSA5103A, RSA5106A; – 20 дБм
RF Path, 100 МГц
LF Path, 10 МГц
RSA6106B, RSA6114B, RSA6120B; 100 МГц
предварительный усилитель выключен, – 20 дБм
предварительный усилитель включен, – 50 дБм
неравномерность амплитудно-частотной характеристики (ослабление ат-
тенюатора 10 дБ) при температуре 23 ± 5 °C, не более
RSA5103A, RSA5106A
предварительный усилитель выключен, – 20 дБм
на частотах от 10 до 32 МГц (LF Path)
на частотах от 10 МГц до 3 ГГц
на частотах от 3 до 6,2 ГГц; RSA5106A
предварительный усилитель включен, – 50 дБм
на частотах от 10 до 32 МГц (LF Path)
на частотах от 10 МГц до 3 ГГц
на частотах от 3 до 6,2 ГГц; RSA5106A
RSA6106B, RSA6114B, RSA6120B
предварительный усилитель выключен, – 20 дБм
на частотах от 10 до 3 ГГц± 0,5 дБ
на частотах от 3 до 6,2 ГГц± 0,8 дБ
на частотах от 6,2 до 20 ГГц± 1,0 дБ
предварительный усилитель включен, – 50 дБм
на частотах от 10 МГц до 6,2 ГГц (опция 50) ± 0,7 дБ
на частотах от 10 МГц до 20 ГГц (опция 51) ± 0,7 дБ
уровень интермодуляционных искажений 3-го порядка на частотах свыше
300 МГц, типовое значение, не более
RSA5103A, RSA5106A – 84 дБн
RSA6106B, RSA6114B, RSA6120B – 80 дБн
уровень гармонических искажений 2-го порядка с выключенным предва-рительным
усилителем, типовое значение, не более– 80 дБн
неравномерность амплитудно-частотной характеристики в полосе частот
анализа сигналов в реальном времени, не более
RSA5103A, RSA5106A, частота 200 МГц
в полосе до 300 кГц± 0,1 дБ
Лист № 6
всего листов 8
± 0,3 дБ
± 0,3 дБ
± 0,5 дБ
в полосе до 25 МГц
в полосе до 40 МГц (опции 40, 85)
в полосе до 85 МГц (опция 85)
RSA6106B, RSA6114B, RSA6120B, частота 200 МГц
в полосе до 300 кГц
в полосе до 10 МГц
в полосе до 40 МГц
в полосе до 110 МГц (опция 110)
± 0,1 дБ
± 0,2 дБ
± 0,4 дБ
± 0,5 дБ
от + 5 до + 40
о
С
от + 5 до + 50
о
С
от + 5 до + 40
о
С
от – 20 до + 60
о
С
до 90 %
от 80 %
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
тип соединителей входного разъема ВЧ
RSA5103A, RSA5106A, RSA6106B, RSA6114BN(f)
RSA6120BSMA(f)
473 х 282 х 531
габаритные размеры (ширина х высота х глубина), мм
масса (без аксессуаров)
RSA5103A, RSA5106A
RSA6106B, RSA6114B, RSA6120B
частота и напряжение электропитания
24,7 кг
26,3 кг
50 Гц; от 200 до 240 В
400 Гц; от 90 до 132 В
400 Вт
450 Вт
группа 3 ГОСТ 22261-94
потребляемая мощность, не более
RSA5103A, RSA5106A
RSA6106B, RSA6114B, RSA6120B
условия эксплуатации
рабочий диапазон температур
RSA5103A, RSA5106A
RSA6106B, RSA6114B, RSA6120B
без DVD
с DVD
диапазон температур транспортирования и хранения
относительная влажность при температуре до + 30
о
С
без DVD
с DVD
предельная высота над уровнем моря
рабочие условия
транспортирование и хранение
электромагнитная совместимость
безопасность
3000 м
trial м
по ГОСТ Р 51522-99
по ГОСТ Р 52319-2005
Знак утверждения типа
Знак утверждения типа наносится заднюю панель корпуса анализаторов спектра в реаль-
ном масштабе времени RSA5103A, RSA5106A, RSA6106B, RSA6114B, RSA6120B в виде на-
клейки и на титульный лист руководства по эксплуатации типографским способом.
1 шт. по заказу
кол-во
Комплектность средства измерений
наименование и обозначение
анализатор спектра в реальном масштабе времени RSA5103A, RSA5106A,
RSA6106B, RSA6114B, RSA6120B
кабель сетевой
клавиатура USB
мышь компьютерная USB
адаптер BNC(f)-N(m) – для моделей RSA5103A, RSA5106A
адаптер SMA(m)-SMA(f) – для модели RSA6120B
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Лист № 7
всего листов 8
наименование и обозначение
крышка лицевой панели
краткое руководство пользователя (брошюра на английском языке)
руководство по применению (брошюра на английском языке)
руководство по программированию на CD
руководство по эксплуатации 071-2841-02 (на русском языке) на CD
методика поверки МП РТ 1813-2012
кол-во
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Поверка
осуществляется по документу «МП РТ 1813-2012. Анализаторы спектра в реальном масштабе
времени RSA5103A, RSA5106A, RSA6106B, RSA6114B, RSA6120B. Методика поверки», ут-
вержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 19.10.2012 г.
Средства поверки:
уровень фазовых шумов на частоте 1 ГГц при от-
стройке 10 кГц не более – 119 дБн/Гц;
вход синхронизации 10 МГц
наименование и требования к
метрологическим характеристикам
генератор сигналов
диапазон частот от 10 МГц до верхней
границы частотного диапазона пове-
ряемой модели;
диапазон уровня мощности
от – 50 до + 5 дБм;
уровень фазовых шумов на частоте
1 ГГц при отстройке 10 кГц не более
– 117 дБн/Гц;
вход синхронизации 10 МГц
рекомендуемые эталонные средства измерений
и метрологические характеристики
для моделей RSA5103A, RSA5106A, RSA6106B:
генератор сигналов измерительный
Anritsu MG3691C с опциями 2, 3, 4
диапазон частот от 8 МГц до 10 ГГц;
диапазон уровня от – 115 до + 18 дБм
для моделей RSA6114B, RSA6120B:
генератор сигналов измерительный
Anritsu MG3692C с опциями 2, 3, 4
диапазон частот от 8 МГц до 20 ГГц;
диапазон уровня от – 115 до + 15 дБм
стандарт частоты
уровень сигнала «10 МГц»
от 0 до + 10 дБм;
относительная погрешность частоты
сигнала «10 МГц» не более ± 1·10
-9
стандарт частоты рубидиевый SRS FS725
номинальный уровень сигнала «10 МГц» + 7 дБм
годовой дрейф частоты 10 МГц не более ± 1·10
-10
частотомер
разрешение на частоте 10 МГц
не хуже 1 Гц;
вход синхронизации 10 МГц
частотомер универсальный Tektronix
F
CA3000
разрешение на частоте 10 МГц не хуже 0,001 Гц;
вход синхронизации 10 МГц
ваттметр проходящей СВЧ мощности
диапазон частот от 10 МГц до 18 ГГц;
диапазон уровня мощности
от – 50 до – 10 дБм;
относительная погрешность измерения
уровня мощности не более ± 0,1 дБ
ваттметр проходящей мощности СВЧ
Rohde & Schwarz NRP-Z28
относительная погрешность измерения мощности
от – 50 до + 20 дБм в диапазоне частот от 10 МГц
до 18 ГГц не более ± 0,1 дБ
Сведения о методиках (методах) измерений
Методы измерений изложены в документе «071-2841-02. Анализаторы спектра в реаль-
ном масштабе времени RSA6100B, RSA5100A. Руководство по эксплуатации».
Лист № 8
всего листов 8
Нормативные документы, устанавливающие требования к анализаторам спектра в ре-
альном масштабе времени RSA5103A, RSA5106A, RSA6106B, RSA6114B, RSA6120B
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие тех-
нические условия».
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Осуществление мероприятий государственного контроля и надзора (в сфере электро-
связи); выполнение работ по оценке соответствия промышленной продукции (средств элек-
тросвязи) установленным законодательством Российской Федерации
обязательным требова-
ниям.
Изготовитель
Компания “Tektronix, Inc.”, США
P.O Box 500, Beaverton, Oregon 97077-0001, USA, tel. 1(800)426-2200, fax 1(503)627-5622
Заявитель
ЗАО «АКТИ-Мастер»
юридический адрес: 125047, Москва, ул. Александра Невского, 19/25, стр. 1;
тел./факс (499)154-74-86
Испытательный центр
ФБУ «Ростест-Москва», аттестат аккредитации № 30010-10
117418 Москва, Нахимовский пр., 31; тел. (499)129-19-11, факс (499)129-99-96
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«______»_______________2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 57843-20 | Анализаторы сигналов | Analyzer 2700 | Акционерное общество "АЗИМУТ" (АО "АЗИМУТ"), г. Москва | 1 год | Перейти |
| 42834-09 | Анализаторы общей серы в нефтепродуктах промышленные | C6200S | Фирма "Antek/PAC L.P.", США | 1 год | Перейти |
| 6487-78 | Анализаторы спектра | С4-60/2 | П/я А-7786 (ПО им.С.П.Королева), Украина, г.Киев | Нет данных | Перейти |
| 57650-14 | Анализаторы жидкости | Combitec SD | Фирма "Centec GmbH", Германия | 1 год | Перейти |
| 82134-21 | Анализаторы мощности UMG801 | UMG801 | Фирма "Janitza electronics GmbH", Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
