Детекторы масс-селективные Agilent серии 7000, ГРСИ 51984-12
Номер госреестра:
51984-12
Наименование СИ:
Детекторы масс-селективные
Обозначение типа:
Agilent серии 7000
Производитель:
Фирма "Agilent Technologies", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.12.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49031
об утверждении типа средств измерений
лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Детекторы масс-селективные Agilent серии 7000
Назначение средства измерений
Детекторы масс-селективные Agilent серии 7000 (далее – детекторы) предназначены
для количественного и качественного анализа органических и неорганических веществ.
Описание средства измерений
Принцип действия масс-селективных детекторов заключается в регистрации отноше-
ния массы к заряду ионов анализируемых веществ. Проба, поступающая из газового хрома-
тографа, ионизируется либо в режиме ионизации электронным ударом (EI), либо в режиме
химической ионизации (CI). Затем поток ионов при помощи оптической системы фокусиру-
ется и направляется в первый фильтр масс, где ионы разделяются. Затем ионы попадают в
устройство дополнительной фрагментации – соударительную ячейку, где, при столкновении
с молекулами инертного газа, происходит фрагментация, после чего, оставшиеся первичные
(родительские) и вторичные (дочерние) ионы попадают во второй фильтр масс, после чего
происходит регистрация сигнала.
Детекторы масс-селективные Agilent серии 7000 являются тандемными масс-
спектрометрами и используются в качестве детекторов газовых хроматографов производства
фирмы "Agilent Technologies".
Для создания и поддержания постоянного уровня вакуума детекторы комплектуются
комбинированной системой вакуумных насосов – форвакуумных и турбомолекулярных.
Встроенная панель с дисплеем и кнопками предназначена для включения и выключе-
ния прибора, просмотра информации, регистрируемой на дисплее.
Детекторы масс-селективные Agilent серии 7000 в комплекте с газовыми хроматогра-
фами производства Agilent Technologies могут работать с капиллярными колонками. Газооб-
разные и жидкие пробы веществ вводят в хроматограф либо вручную, либо с помощью авто-
самплера на 8 или 16 проб по заданной программе. Предусмотрено дозирование с делением и
без деления потока. Хроматографы с масс-селективными детекторами оснащены электрон-
ным контролем параметров (контроль - температуры термостатируемых блоков, давления и
расхода газов и т.д.), автоматическим контролем системы и остановкой прибора в случае от-
клонения параметров от заданных значений. Предусмотрено программирование температуры
термостата колонок и изменения скорости потока или давления на входе в колонку.
Детекторы могут работать в автоматическом режиме не менее 24 часов.
Лист № 2
Всего листов 5

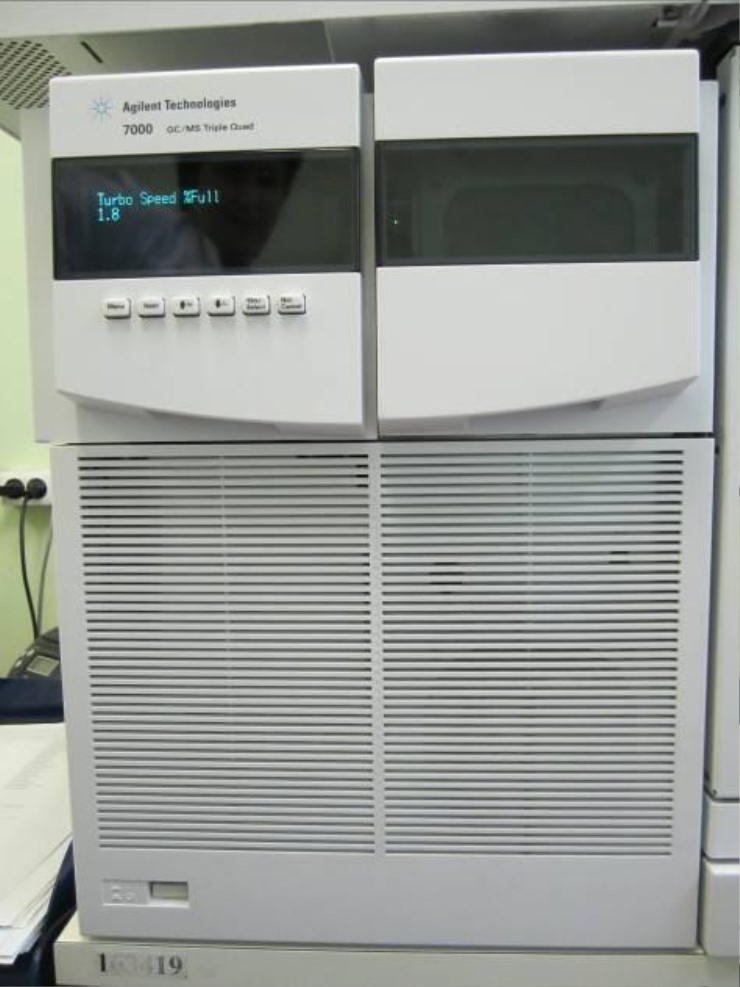

Рисунок 1. Внешний вид детектора масс–селективного серии 7000.
Лист № 3
Всего листов 5

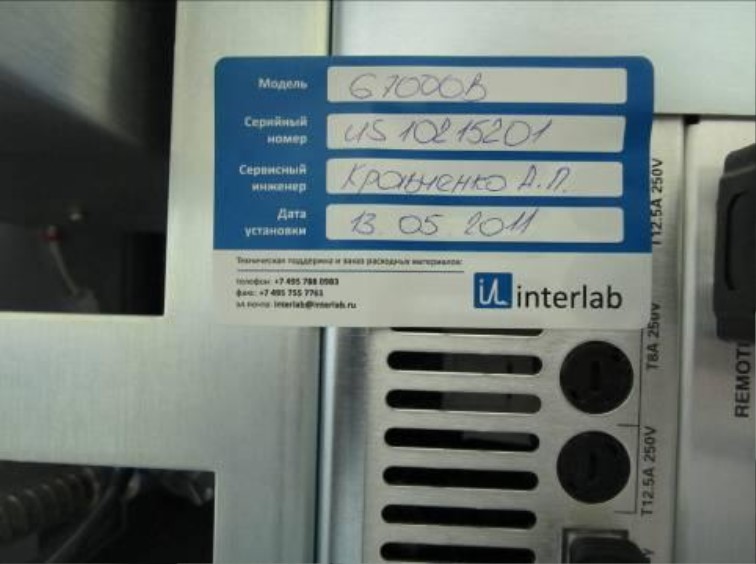

Рисунок 2. Место пломбирования для защиты от несанкционированного доступа
Наименование
программного
обеспечения
Идентифика-
ционное на-
именование
программного
обеспечения
Цифровой идентифи-
катор программного
обеспечения
(контрольная сумма
исполняемого кода)
Алгоритм вычис-
ления цифрового
идентификатора
программного
обеспечения
Программное обеспечение
Идентификационные данные программного обеспечения
Таблица 1
MassHunter
MassHunter
Номер версии
(идентифика-
ционный но-
мер) про-
граммного
обеспечения
Не ниже
B.06.00
8648acae63ca9a2a1ab6
d4194e9dd09c
MD5
Детекторы комплектуются программным обеспечением "MassHunter". Система обра-
ботки данных "MassHunter" позволяет полностью автоматизировать выполнение анализа:
автоматическую настройку масс-селективного детектора, задание и контроль режимных па-
раметров, регистрацию выходных сигналов, обработку экспериментальных данных, включая
идентификацию веществ, и выдачу протоколов с результатами анализа. Программное обес-
печение включает раздел, предназначенный для проведения проверки метрологических ха-
рактеристик прибора, сравнение их с требуемыми нормами и выдачу протоколов проверки.
ПО "MassHunter" также контролирует режимные параметры хроматографа, обрабатывает
экспериментальные данные, собирает информацию о количестве введенных образцов и т.д.
Кроме того "MassHunter" позволяет отслеживать ресурс комплектующих и сообщать о вре-
мени их замены
Лист № 4
Всего листов 5
В программном обеспечении имеются стандартные блоки для формирования методики
измерения, есть возможность создавать специальные методики, включающие периодическую
градуировку и контроль точности измерений.
Программное обеспечение устанавливается с внешнего диска при включении детекто-
ра. Влияние программного обеспечения
детектора
учтено при нормировании метрологиче-
ских характеристик.
Детекторы имеют пассивную защиту программного обеспечения от преднамеренных
или непреднамеренных изменений, реализованную изготовителем путем установки таблицы
паролей и пользователей, а также системы отражения на дисплее результатов проверки иден-
тификационных данных ПО при включении детектора.
Уровень защиты "С" по МИ 3286-2010.
"С" – метрологически значимая часть ПО СИ и измеренные данные достаточно защи-
щены с помощью специальных средств защиты от преднамеренных изменений.
от 10 до 1050
300 : 1
Метрологические и технические характеристики
Диапазон массовых чисел, а.е.м.
Отношение сигнал/шум, при дозировании 0,01 мкг/см
3
гексахлорбензола,
не менее
Предел допускаемого значения относительного среднего квадратичного
отклонения выходного сигнала (площади пика) при автоматическом до-
зировании и программировании температуры, %
Потребляемая мощность, В·А, не более
Габаритные размеры, мм, не более
Масса, кг, не более
10
1100
460х860х360
64
Условия эксплуатации:
– температура окружающей среды,
о
С
– относительная влажность, %
– температура хранения,
о
С
от 18 до 30
от 40 до 95
от 5 до 45
Знак утверждения типа
наносится на лицевую панель прибора методом штемпелевания и на титульный лист руково-
дства по эксплуатации типографским способом.
Комплектность средства измерений
Детектор масс-селективный Agilent серии 7000.
Хроматограф газовый (по заказу).
Автосамплер (по заказу).
Руководство по эксплуатации.
Методика поверки.
Поверка
осуществляется по документу МП 51984-12 "Инструкция. Детекторы масс-селективные
Agilent серии 7000. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП
"ВНИИМС" 1 октября 2012 г. и входящим в комплект поставки.
При поверке используют ГСО № 7495-98.
Сведения о методиках (методах) измерений
нет.
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к детекторам
масс-селективным Agilent серии 7000
техническая документация фирмы-изготовителя "Agilent Technologies", США.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
- при осуществление ветеринарной деятельности;
- при осуществление деятельности в области охраны окружающей среды;
- при выполнении работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Феде-
рации обязательным требованиям;
- при осуществлении мероприятий государственного контроля (надзора).
Изготовитель
Фирма "Agilent Technologies", США.
Адрес: 5301 Stevens Creek Blvd , Santa Clara CA 95051.
Заявитель
ООО "ИНТЕРЛАБ", г.Москва
Адрес: Россия, 125212, г. Москва, ул. Адмирала Макарова, д.21. кв.33
Испытания провел
Государственный центр испытаний средств измерений (ГЦИ СИ)
ФГУП "ВНИИМС", г.Москва
Аттестат аккредитации № 30004-08 от 27.06.2008 г
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail:
, адрес в Интернет:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
"___" ____________ 2012 г.
