Газоанализаторы циклического действия СНГС-04М, ГРСИ 51982-12
Номер госреестра:
51982-12
Наименование СИ:
Газоанализаторы циклического действия
Обозначение типа:
СНГС-04М
Производитель:
ООО "СНГС-Гео", г.Саратов
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.12.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49029
об утверждении типа средств измерений
Лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы циклического действия СНГС – 04М
Назначение средства измерений
Газоанализаторы циклического действия СНГС – 04М (далее – газоанализаторы)
предназначены для измерения объемной доли метана, этана, пропана, бутана, пентана и во-
дорода в дегазируемой из бурового раствора газовоздушной смеси.
Описание средства измерений
Принцип действия газоанализаторов – термокаталитический с предварительным газо-
хроматическим разделением определяемых компонентов.
Газоанализаторы представляют собой стационарные двухканальные многокомпо-
нентные приборы циклического действия.
В основе работы газоанализаторов лежит газохроматографическое разделение и
анализ компонентов пробы анализируемого газа фиксированного объема. Для сокращения
продолжительности анализа более тяжелые компоненты отделяются от определяемых
компонентов на
предколонке, из которой
затем
удаляются
без анализа
в
режиме обратной
продувки. В качестве газа-носителя используется атмосферный воздух, поступающий на
газоанализатор после предварительной очистки с помощью устройства подготовки газа-
носителя.
Способ отбора пробы – принудительный, за счет избыточного давления в точке отбо-
ра пробы или с помощью внешнего побудителя расхода.
Газоанализатор имеет два независимых измерительных канала. Первый канал обеспе-
чивает измерение в анализируемом газе объемной доли водорода (H
2
), метана (CH
4
) и этана
(C
2
H
6
), а второй – пропана (C
3
H
8
), бутана (C
4
H
10
) и пентана (C
5
H
12
) (изомеры не разделяют-
ся). Каждый измерительный канал оборудован независимой системой газовых коммутаций,
предколонкой, разделительной колонкой, термостатом колонок, обеспечивающим изотерми-
ческий режим их работы, и термокаталитическим чувствительным элементом.
Конструктивно газоанализаторы состоят из следующих блоков:
– газоаналитический блок;
– устройство подготовки газа-носителя, представляющее собой термокаталитическую
печь, в которой происходит дожигание определяемых
компонентов, содержащихся в газе-
носителе. Температура нагрева реактора до 550 С
°
.
Кроме того, в комплект газоанализатора входит источник газа–носителя - компрессор
с осушителем, обеспечивающий выходное давление от 5 до 6 кгс/см
2
.
Управление режимами работы газоанализатора и обработка сигналов производятся с
помощью микропроцессорного устройства, встроенного в газоаналитический блок.
Газоанализаторы обеспечивают отображение измерительной и служебной информа-
ции на жидкокристаллическом дисплее и выдачу цифрового сигнала по интерфейсам RS-232,
RS-485, USB.
Газоанализаторы выполнены в общепромышленном исполнении и предназначены для
работы во взрывобезопасной зоне.
Степень защиты корпуса газоанализатора от доступа к опасным частям и от попада-
ния внешних твердых предметов и воды IP21 по ГОСТ 14254–96.
Внешний вид газоанализаторов приведен на рисунке 1.
Лист № 2 trial
листов 5

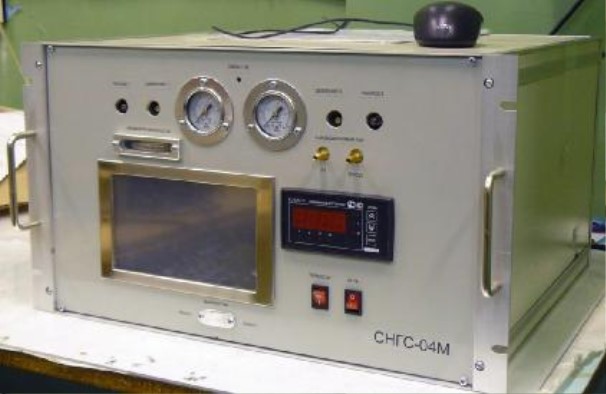

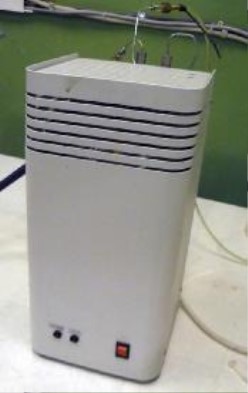

а) газоаналитический блокб) – устройство подготовки
газа-носителя
Рисунок 1 – Внешний вид газоанализатора циклического действия СНГС – 04М
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение, разработанное изгото-
вителем специально для решения задач измерения объемной доли метана, этана, пропана,
бутана, пентана и водорода в дегазируемой из бурового раствора газовоздушной смеси.
Программное обеспечение газоанализатора идентифицируется путем вывода версии
программного обеспечения на дисплей газоанализатора по запросу пользователя через меню
программы.
Программное обеспечение выполняет следующие функции:
– прием и обработку измерительной информации;
– формирование выходного цифрового сигнала;
– проведения градуировки газоанализатора;
– хранение измерительной информации в графическом виде (хроматограмм).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наименова-
ние про-
граммного
обеспечения
Идентификацион-
ное наименование
программного
обеспечения
Номер вер-
сии про-
граммного
обеспечения
Цифровой идентифи-
катор программного
обеспечения (кон-
трольная сумма ис-
полняемого кода)
CGA105.exe
1.2.1.0
2D96EA75
CRC 32
Алгоритм вы-
числения циф-
рового иденти-
фикатора про-
граммного
обеспечения
СНГС.413538.
001 Д20
П р и м е ч а н и я:
1 Номер
версии встроенного программного обеспечения
газоанализатора должен быть
не
ниже указанного в таблице.
2 Контрольная сумма получена для файла CGA105.exe.
Влияние встроенного программного обеспечения учтено при нормировании метроло-
гических характеристик газоанализаторов. Уровень защиты встроенного программного обес-
Лист № 3
всего листов 5
печения газоанализаторов от преднамеренных или непреднамеренных изменений
– «С» по
МИ 3286-2010.
Метрологические и технические характеристики
1) Диапазоны измерений и пределы допускаемой погрешности газоанализаторов при-
ведены в таблице 2.
Таблица 2
Определяемый
компонент
Пределы допускаемой
абсолютной погрешности, %
Метан (CH
4
)
от 0 до 1,0
Водород (H
2
)
Диапазон измерений
объемной доли определяемого
компонента, %
от 0 до 1,0
± (0,0020 + 0,15·С)
± (0,0025 + 0,10·С)*
± (0,05 + 0,10·С)**
Этан (C
2
H
6
) от 0 до 0,6 ± (0,0020 + 0,10·С)
Пропан (C
3
H
8
) от 0 до 0,4 ± (0,0020 + 0,15·С)
Бутан (C
4
H
10
) от 0 до 0,4 ± (0,0020 + 0,10·С)
Пентан (C
5
H
12
)от 0 до 0,3± (0,004 + 0,15·С)
Примечания:
1 Пределы допускаемой абсолютной погрешности по каждому определяемому компоненту
установлены с учетом влияния наличия в анализируемой газовой смеси других определяе-
мых компонентов с содержанием, не превышающим верхний предел измерений, указанный в
таблице.
2 С – измеренное значение объемной доли определяемого компонента в анализируемой га-
зовой смеси;
* – при объемной доле водорода в анализируемой газовой смеси менее 0,010 %;
** – при объемной доле водорода в анализируемой газовой смеси свыше 0,010 % до 1,0 %.
2) Предел
допускаемого
среднего
квадратического отклонения, в
долях
от пределов
допускаемой погрешности (по результатам 10 измерений) 0,3.
3) Пределы допускаемой вариации показаний, в долях от пределов допускаемой по-
грешности 0,5.
4) Пределы допускаемого изменения показаний за 8 ч непрерывной работы, в долях от
пределов допускаемой погрешности 0,5.
5) Время прогрева, часов, не более 4.
6) Электропитание осуществляется однофазным переменным током частотой (50±1)
Гц, напряжением, (220 ± 20) В.
7) Потребляемая мощность, Вт, не более400.
8) Габаритные размеры и масса блоков газоанализатора указаны в таблице 3.
Таблица 3
Блок газоанализатора
Габаритные размеры, мм, не более
длина ширина высота
Масса, кг,
не более
Газоаналитический блок50050030025
Устройство подготовки газа-165165345 3,5
носителя
25 000.
от 10 до 45;
9) Средняя наработка на trial, часов
10) Условия эксплуатации:
– диапазон температуры окружающей среды,
°
С
– диапазон относительной влажности воздуха при температуре 25
°
С, %
(без конденсации влаги)
– диапазон атмосферного давления, кПа
от 30 до 80;
от 84 до 106.
Лист № 4
всего листов 5
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руково-
дства по эксплуатации и на табличку на обратной стороне газоанализатора.
Комплектность средства измерений
1 шт.
1 шт.
1 комплект
Количество
Комплект поставки газоанализаторов приведен в таблице 4.
Таблица 4
Наименование
Газоанализатор циклического действия СНГС – 04М
(газоаналитический блок, устройство подготовки газа-носителя)
Компрессор
1)
с осушителем, обеспечивающий выходное давление
от 5 до 6 кгс/см
2
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 комплект
1 экз.
1 экз.
1 экз.
Кабель питания газоанализатора
Стандартные образцы состава газовых смесей в баллонах под давлени-
ем по ТУ 6-16-2956-92 для градуировки газоанализатора
1)
Редуктор кислородный баллонный
1)
Кабель интерфейсный RS-485
1)
Кабель интерфейсный RS-232
1)
Кабель интерфейсный USB
1)
Комплект ЗИП
1)
Формуляр СНГС.413538.001 ФО
Руководство по эксплуатации СНГС.413538.001 РЭ
Методика поверки МП 242-1402-2012
1)
Поставляются по заказу потребителей.
Поверка
осуществляется по документу МП 242-1402-2012 «Газоанализаторы циклического действия
СНГС – 04М. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИ-
ИМ им. Д.И.Менделеева» 21 августа 2012 г.
Основные средства поверки:
– стандартные образцы состава газовых смесей водород – воздух (ГСО 3947-87), метан
– воздух (ГСО 3904-87, ГСО 4272-88), этан – воздух (ГСО 8972-2008, ГСО 8971-2008), про-
пан – воздух (ГСО 9218-2008), бутан – воздух (ГСО 9126-2008), пентан – воздух (ГСО 9130-
2008) в баллонах под давлением по ТУ 6-16-2956-92;
– поверочный нулевой газ воздух марки Б по ТУ 6-21-5-82 в баллонах под давлением;
– рабочий эталон 1-го разряда по ГОСТ 8.578–2008 – генератор
газовых
смесей ГГС,
исполнение ГГС-Р, по ШДЕК.418313.900 ТУ.
Сведения о методиках (методах) измерений
приведены в документе «Газоанализаторы циклического действия СНГС – 04М. Руководство
по эксплуатации» СНГС.413538.001 РЭ, 2012 г.
Нормативные и технические документы, устанавливающие требования к газоанализа-
торам циклического действия СНГС – 04М
1 ГОСТ 13320–81 Газоанализаторы промышленные автоматические. Общие техни-
ческие условия
2 ГОСТ Р 52931–2008 Приборы контроля и регулирования технологических процес-
сов. Общие технические условия
Лист № 5
всего листов 5
3 ГОСТ 8.578–2008 ГСИ Государственная поверочная схема для средств измерений
содержания компонентов в газовых средах
4 ГОСТ Р 52319–2005 (МЭК 61010-1:2001) Безопасность электрического оборудова-
ния для измерения, управления и лабораторного применения. Часть 1. Общие требования
5 ГОСТ Р 51522.1-2011 (МЭК 61326-1:2005) Совместимость технических средств
электромагнитная. Электрическое оборудование для измерения, управления и лабораторного
применения. Часть 1. Общие требования и методы испытаний
6 ТУ 4318–001–88907363–2010 Газоанализаторы циклического действия СНГС–04М.
Технические условия
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
осуществление
производственного контроля
за
соблюдением
установленных законодатель-
ством Российской Федерации требований к промышленной безопасности к эксплуатации
опасного производственного объекта.
Изготовитель
ООО "СНГС-Гео"
410005, г. Саратов, ул. Рахова, 187/213, оф. 428,
тел. (8452) 27-95-54, факс (8452) 27-95-48
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», регистрационный номер 30001-10
190005, г. Санкт-Петербург, Московский пр., д. 19,
тел.: (812) 251-76-01, факс: (812) 713-01-14, e-mail:
.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.П.«____»____________________2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 5400-76 | Весы непрерывного действия | 990ВН3,2 ... 200 | Завод тяжелого весостроения им.Старостина ПО "Точмаш", Украина, г.Одесса | 1 год (ГОСТ 8.002-71) | Перейти |
| 27467-04 | Газоанализаторы многоканальные | AO2000 | Фирма "ABB Automation Products GmbH", Германия | 1 год | Перейти |
| 13661-93 | Газоанализаторы фтористого водорода | Фторинг-2М-3 | ИЦ "Экология в сварочном производстве", Украина, г.Одесса | 1 год | Перейти |
| 61317-15 | Весы неавтоматического действия | МВ210-А | ООО "Сартогосм", г.С.-Петербург | 1 год | Перейти |
| 4962-75 | Дозаторы непрерывного действия | ДВП-40, ДВП-63, ДВП-100, ДВП-160 | Нет данных | 1 год (ГОСТ 8.002-71) | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
