Комплексы программно-аппаратные телемеханики Мегаполис-ТМ, ГРСИ 51978-12
Номер госреестра:
51978-12
Наименование СИ:
Комплексы программно-аппаратные телемеханики
Обозначение типа:
Мегаполис-ТМ
Производитель:
ОАО "Владимироблгаз", г.Владимир
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 38 шт. с зав.№ 291 … 328
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49025
об утверждении типа средств измерений
лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы программно-аппаратные телемеханики «Мегаполис-ТМ»
Назначение средства измерений
Комплексыпрограммно-аппаратныетелемеханики«Мегаполис-ТМ»(далее
комплексы) предназначены для измерения, сбора, обработки и регистрации измерительной
информации, поступающей от датчиков в виде аналоговых сигналов тока и передачи
данных в системы более высокого уровня.
Описание средства измерений

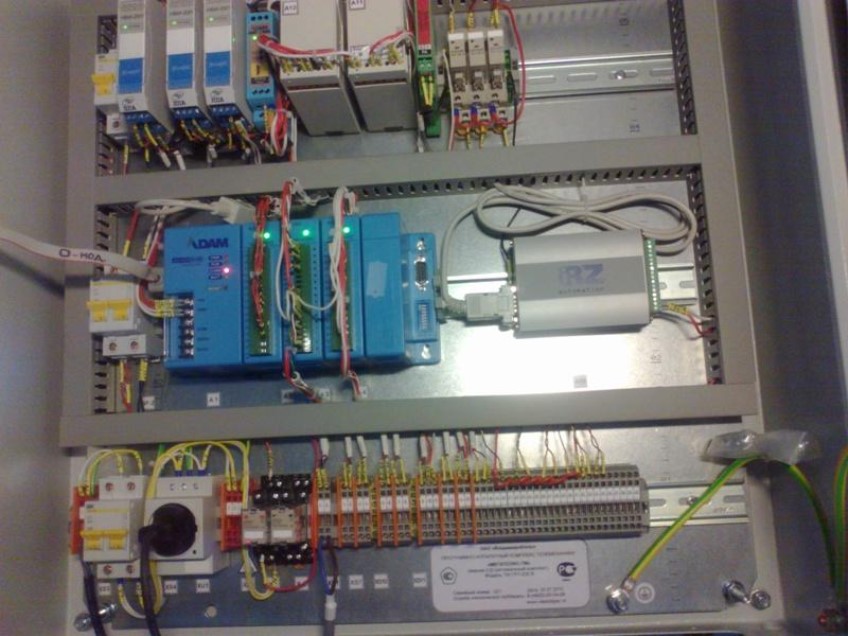

Комплексы включают в свой состав IBM PC совместимый программируемый
контроллер ADAM-5510M (Госреестр №22907-07), программируемый GSM модем-
терминал ТС65, модули ввода/вывода аналоговых и дискретных сигналов, источники
вторичного электропитания, устройства связи с объектом.
Применяются для работы в составе распределенной автоматизированной системы
телеметриипараметровтранспортировкиприродногогаза,проходящегочерез
газораспределительные пункты (далее - ГРП).
Принцип действия комплексов заключается в измерении, сборе, обработке,
регистрации и дальнейшей передаче данных о транспортируемом природном газе,
поступающих с ГРП, с заранее заданной периодичностью, либо по запросу оператора, на
операторскую станцию.
Дополнительно к основным функциям комплексы так же могут выполнять
регистрациюположениязапорныхипредохранительныхустройств,регистрацию
температуры помещения ГРП, температуры теплоносителя в системе отопления,
регистрировать состояние пожарной и охранной сигнализаций.
Комплексы обеспечивают выполнение следующих функций:
- измерение и передачу на автоматизированное рабочее место (далее - АРМ)
оператора аналоговых сигналов от датчиков параметров транспортировки природного газа и
датчиков помещения ГРП;
- измерение и передачу на АРМ оператора дискретных сигналов от датчиков
предохранительных устройств ГРП, пожарной и охранной сигнализации;
- передачу данных по стандарту GSM;
- автоматическую установку связи с операторской станцией;
- синхронизацию времени с операторской станцией;
- архивирование данных на время пропадания связи с операторской станцией и
передача архива этих данных при восстановлении связи;
Программное обеспечение (ПО) обеспечивает реализацию функций комплексов.
ПО комплексов разделено на метрологически значимую и метрологически незначимую
части. Первая хранит все процедуры, функции и подпрограммы, осуществляющие
регистрацию, обработку, хранение, контроль, индикацию и передачу результатов
измерений ИВК; а также защиту и идентификацию ПО. Вторая хранит все библиотеки,
процедуры и подпрограммы взаимодействия с операционной системой и периферийными
устройствами (не связанные с измерениями).
Защита ПО комплексов от непреднамеренных и преднамеренных изменений и
обеспечение его соответствия утвержденному типу, осуществляется путем: разделения,
идентификации, защиты от несанкционированного доступа
лист № 2
всего листов 4
Наименование
ПО
Идентифик
ационное
наименова
ние ПО
Номер
версии
ПО
Цифровой идентификатор ПО
(контрольная сумма)
ПО
«Мегаполис-
ТМ»
CONTR
4.0
8543add64847bf770215191820a4576f
MD5
Таблица 1
Алгоритм
вычислени
я
цифрового
идентифик
атора ПО
Доступ к метрологически значимой части ПО комплексов для пользователя закрыт
и осуществляется с помощью специализированной программы «ADAM-5510 Series Utility»
при подключении с помощью ЭВМ через последовательный порт. При изменении
установленных параметров (исходных данных) в ПО комплексов обеспечивается
подтверждениеизменений,проверкаизмененийнасоответствиетребованиям
реализованных алгоритмов, при этом сообщения о событиях (изменениях) записываются в
журнал событий, доступный только для чтения. Данные защищены от любых искажений
путем кодирования. ПО ИВК имеет уровень защиты С, в соответствии с МИ -3286-2010.
лист № 3
всего листов 4
±
0,25
±
0,15
±
0,01
Метрологические и технические характеристики
Метрологические и технические характеристики комплексов, включая показатели
точности приведены в таблице 2
Таблица 2
Наименование
Комплексы «Мегаполис-ТМ»
от 4 до 20
Диапазоны входных сигналов:
- силы постоянного тока, мА
Пределыдопускаемойосновнойприведенной
погрешностикомплексов при преобразовании
входного аналогового сигнала силы постоянного тока в
цифровой сигнал, %:
Пределы допускаемой дополнительной приведенной
погрешностикомплексовприпреобразовании
входного аналогового сигнала силы постоянного тока в
цифровой сигнал от влияния изменения температуры
окружающей среды от нормальной (23
±
2 °С) в
диапазоне температур от минус 10 до 50 °С, % /10 °С:
Пределы допускаемой относительной погрешности
комплексов при измерении времени, %
Условия эксплуатации:
-температура окружающей среды, °С
-относительная влажность, %
-атмосферное давление, кПа
Напряжение питания, В
Потребляемая мощность, Вт, не более
Габаритные размеры, мм, не более
Масса, кг, не более
Средний срок службы, лет, не менее
от минус 10 до 50
до 95 без конденсации
от 84 до 108
220 ±10% (50
±
1 Гц)
25
600х600х210
25
10
Комплексы обеспечивают искробезопасность электрических цепей уровня "ia" в
соответствии с требованиями ГОСТ Р 51330.10.
Знак утверждения типа
наносится на корпус комплексов методом шелкографии и на титульный лист паспорта
типографским способом.
Комплектность средства измерений
Наименование
Количество
1 экз.
1 экз.
1 экз.
Таблица 3
Комплексы программно-аппаратные телемеханики «Мегаполис-ТМ», зав
№ 291, 292, 293, 294, 295, 296, 297, 298, 299, 300 , 301, 302, 303, 304, 305,
306, 307, 308, 309, 310, 311, 312, 313, 314, 315, 316, 317, 318, 319, 320, 321,
322, 323, 324, 325, 326, 327, 328.
Комплексыпрограммно-аппаратныетелемеханики«Мегаполис-ТМ».
Паспорт.
Инструкция. ГСИ. Комплексы программно-аппаратные телемеханики
«Мегаполис-ТМ». Методика поверки.
лист № 4
всего листов 4
Поверка
осуществляется по документу МП 51978-12 «Инструкция. ГСИ. Комплексы программно-
аппаратные телемеханики «Мегаполис-ТМ. Методика поверки», утвержденному ГЦИ СИ
ООО «СТП» 12 октября 2012 года.
Перечень основных средств поверки (эталонов):
- калибратор многофункциональный MC5-R.
Сведения о методиках (методах) измерений
Метод измерений изложен в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к комплексам
программно-аппаратным телемеханики «Мегаполис-ТМ
»
ГОСТР51330.10«Электрооборудованиевзрывозащищенное.Часть11.
Искробезопасная электрическая цепь i»
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление государственных учетных операций.
Изготовитель
ОАО «Владимироблгаз»,
Владимирская обл., 600017, г.Владимир, ул.Краснознаменная, д.3,
тел. (4922) 43-23-07, факс (4922) 33-17-35,
e-mail:
Заявитель
ООО "Газпром газораспределение Йошкар-Ола",
Республика Марий Эл, 424002, г. Йошкар-Ола, ул. Я. Эшпая, д.145. Тел. +7(8362) 72-00-03
Испытательный центр
ГЦИ СИ ООО «СТП», Регистрационный номер №30138-09.
Республика Татарстан, 420029, г. Казань, ул. Декабристов 81,
тел.(843)214-20-98, факс (843)227-40-10, e-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.П.«____» ____________ 2012 г.
