ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Колонки топливораздаточные SK700-2
Назначение средства измерений
Колонки топливораздаточные SK700-2 предназначены для измерений объёма топлива
(бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм
2
/с (сСт).
Описание средства измерений
Принцип работы колонок топливораздаточных SK700-2 состоит в следующем: топливо
из резервуара при помощи насоса с газоотделителем через фильтр и приёмный клапан подаётся
в счётчик (поршневой или объёмно-шнековый), из которого через раздаточный рукав с краном
поступает в бак транспортного средства.
Информация о количестве топлива, прошедшего через счётчик, при помощи
преобразователя импульсов поступает в электронно-вычислительное устройство колонок
топливораздаточных SK700-2, измеренное количество импульсов прямо пропорционально
объёму топлива. На цифровом табло колонки отображается количество отпущенного топлива,
его цена и стоимость.
Установка показаний в положение нуля на цифровом табло разового учёта выданного
объёма топлива производится автоматически при снятии раздаточного крана, либо при нажатии
клавиши выбора марки топлива.
Основными элементами колонки являются:
- счётчик (измеритель объёма) поршневого типа С+ или V или V+, либо объёмно-
шнековый счётчик типа Ecometer;
- электронно-вычислительное устройство Sаndpiper 2 (Е101) производства фирмы
«Gilbarco GmbH & Co. KG», Германия;
- насосный агрегат с газоотделителем типа Gilbarco GPU-90 или Gilbarco GPU-140
производительностью 90 л/мин и 140 л/мин соответственно;
- датчик импульсов ME01-04 (140893503) производства фирмы «Eltomatic», Дания или
SK700 IS (140861632) фирмы «Gilbarco GmbH & Co. KG», Германия, или Gilbarco SIP Pulser
(М10623, M11128);
- раздаточный рукав с краном.
В зависимости от комплектации колонки топливораздаточные SK700-2 могут
оснащаться модулями для приёма платежей посредством карт оплаты и/или купюр, принтерами
печати чеков, дополнительными информационными дисплеями, панелями предварительной
установки дозы, считывателями штрих-кода, радиочастотной идентификацией RFID.
Колонки топливораздаточные SK700-2 могут быть оснащены устройством газовозврата
Мex 0831
или M11292 производства фирмы «Durr Technic GmbH & CO. KG»
или Vapor Vac
фирмы «Fafnir», или Healy фирмы «Franklin Fueling Systems», или Vapor TEK фирмы «Veeder-
Root Co», «Gilbarco Inc».
Колонки могут быть оснащены модулем температурной компенсации (АТС) фирмы
«Gilbarco Inc.» или
«Gilbarco GmbH & CO. KG», что позволяет производить автоматическую
термокомпенсацию отпускаемого топлива, приведённого к температуре 15 ºС.
Колонки топливораздаточные SK700-2 в зависимости от исполнения выпускаются одно-
или двухсторонние, на каждой из сторон может быть от 1 до 6 раздаточных рукавов.
Колонки топливораздаточные SK700-2 выпускаются со встроенным насосом или без
насоса, в последнем случае применяется погружной насос в резервуаре. При использовании
колонок без насоса давление топлива на входе колонки должно быть не менее 0,2 МПа.
Блок электроники комплектуется электронагревателем для устойчивой работы при
отрицательных температурах окружающей среды.
Лист № 2
Всего листов 5

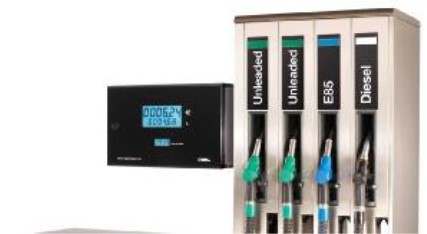

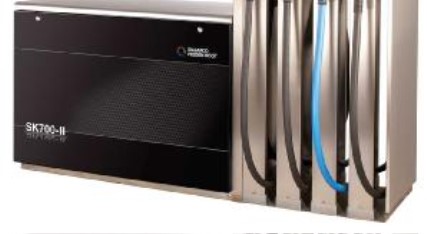

Р и с у н о к 1 – Колонка топливораздаточная SK700-2.
Р и с у н о к 2 – Схема пломбировки измерителей объёма.
Лист № 3
Всего листов 5
Р и с у н о к 3 – Схема пломбировки электронного блока.
Программное обеспечение
Внутреннее ПО выполняет функции вычисления и отображения объёма
отпущенного
топлива, управления режимами работы колонок, передачи результатов измерений в систему
верхнего уровня.
Уровень защиты программного обеспечения колонок топливораздаточных SK700-2 от
непреднамеренных и преднамеренных изменений «С» по МИ 3286-2010.
Наименование
ПО
Идентификационное
наименование ПО
Номер
версии
ПО
Цифровой
идентификатор ПО
(контрольная
сумма)
SW E101
Не ниже
29-04-05E
4FE0
CRC16
Т а б л и ц а 1 – Идентификационные данные программного обеспечения
Алгоритм
вычисления
цифрового
идентификатора
ПО
Программный
код для
вычислительного
устройства
Sandpiper (Е101)
Метрологические и технические характеристики
±0,5
Т а б л и ц а 2
Наименование параметраЗначение
40; 70; 130
4; 4; 8
5; 5; 10
±0,25
±0,4
Номинальный расход, л/мин
Минимальный расход, л/мин
Минимальная доза выдачи топлива, л
Пределыдопускаемойосновной относительной погрешности при
температуре окружающей среды (20 ± 5) °С, %
-
при номинальном расходе
-
при минимальном расходе
Пределы допускаемой относительной погрешности в диапазоне рабочих
температур окружающей среды и топлива, %
Лист № 4
Всего листов 5
Напряжение электропитания частотой 50 Гц, В
220
, 380
+
10 %
+
10 %
-
15 %
-
15 %
до 100
от минус 40 до +55
Продолжение таблицы
4500
720
2910×580×2170
12
12000
Потребляемая мощность, Вт, не более
Масса, кг, не более
Габаритные размеры, мм, не более
Средний срок службы, лет
Средняя наработка на отказ, ч
Условия эксплуатации:
-
относительная влажность, %
-
температура окружающей среды, °С
Знак утверждения типа
наносится на маркировочную табличку колонки фотографическим способом и на титульные
листы эксплуатационной документации типографским способом.
Комплектность средства измерений
Наименование
Количество
Т а б л и ц а
4 – Комплектность средства измерений
Колонка
1 шт.
Раздаточный рукав с краном
Руководство по эксплуатации
Запасные части и принадлежности
по заказу
1 экз.
по заказу
Сведения о методиках (методах) измерений
В колонках реализован прямой метод непосредственной оценки объёма топлива
измерителем объёма топлива, проходящего через колонку, в единицах объёма.
Поверка
осуществляется по документу: МИ 1864-88 «Рекомендация. ГСП. Колонки топливораздаточные.
Методика поверки».
При поверке применяютсяследующие средства измерений:
-
мерники 2-го разряда вместимостью 5, 10, 20, 50, 100 л с основной погрешностью
не более ±0,1 % по ГОСТ 8.400-80.
Нормативные и технические документы, устанавливающие требования к колонкам
топливораздаточным SK700-2
ГОСТ 9018-89 «Колонки топливораздаточные. Общие технические условия».
ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений
объёма и массы жидкости».
Техническая документация «Gilbarco GmbH & Co. KG», Германия.
Рекомендации по областям применения в сфере государственного регулирования обеспечения
единства измерений
Осуществление торговли и товарообменных операций.
Лист № 5
Всего листов 5
Изготовитель
«Gilbarco GmbH & Co. KG», Германия
Ferdinand-Henze-Str.,9
D-33154 Salzkotten, Deutschland.
Phone/Fax: +49(0) 5258 130
Заявитель
Представительство Общества с ограниченной ответственностью «Данахер ЮКей Индастриз
Лимитед» («Гилбарко Видер-Рут СНГ и Монголия»)
127051, Москва, Цветной бульвар, д. 25, стр. 3,
тел/факс: +7 (495) 725 56 27
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва»
Регистрационный номер в Государственном реестре 30010-10
Адрес: 117418, Москва, Нахимовский пр., 31,
тел.: +7 (495) 544 00 00
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ. В. Булыгин
«__»_________ 2012 г.
м.п.
Готовы поверить данное средство измерений.
Поверка средств измерений.
