Номер госреестра:
51948-12
Наименование СИ:
Влагомеры
Обозначение типа:
RFM WCM мод. LC, HC и FC
Производитель:
Фирма "Roxar Flow Measurement AS", Норвегия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
04.12.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48960
об утверждении типа средств измерений
Лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Влагомеры RFM WCM моделей LC, HC и FC
Назначение средства измерений
Влагомеры RFM WCM моделей LC, HC и FC предназначены для измерений
содержания воды (объемной доли
воды в %) в нефти, нефтепродуктах и других жидкостях
углеводородного состава.
Описание средства измерений
Принцип действия влагомеров основан на измерении комплексной проводимости
жидкости (смеси жидких углеводородов и воды). Влагомеры производятизмерения
проводимости и диэлектрической проницаемости жидкости методом резонансной камеры.
Влагомеры состоят из первичного измерительного преобразователя (резонансной
камеры),включающегодатчиктемпературы(Датчикитемпературы644,3144Р;
регистрационный № 39539-08) и электронного блока. Резонансная камера представляет собой
металлическую конструкцию, ограниченную от трубопровода специальными стенками или
решетками, препятствующими распространению радиоволн по трубопроводу. Значения
амплитуды, частоты резонанса и ширины резонансного пика передаются во вторичное
устройство влагомера, где производится вычисления влагосодержания в объемных процентах с
учетом температуры, плотности и содержания солей жидкости.Вторичное устройство
влагомера передает сигналы во внешние устройства и измерительно-вычислительные
комплексы.
Влагомеры имеют функцию автоматической калибровки, что позволяет исключить
дрейф нуля при изменении условий эксплуатации для обеспечения точности измерений
содержания воды в жидкости. Влагомеры моделей LC и HC могут комплектоваться
дополнительной функцией TopCut, позволяющей работать в условиях содержания воды до
100 % при изменении текущей плотности и солености измеряемой жидкости.
Влагомеры могут применяться во
взрывоопасных зонах, маркировка взрывозащиты
2Еxde[ia] IIBT3 X.

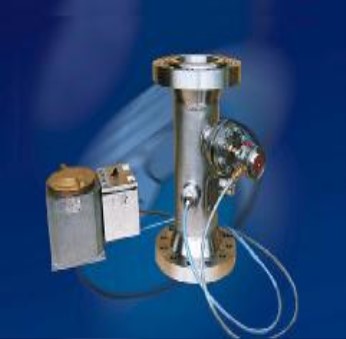

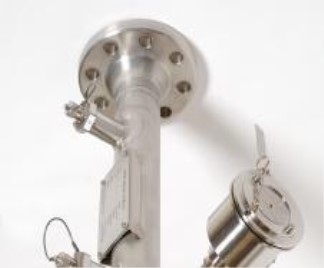

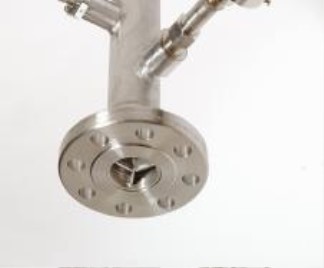

Рисунок 1 – Общий вид влагомеров RFM WCM моделей LC, HC
Лист № 2
всего листов 5

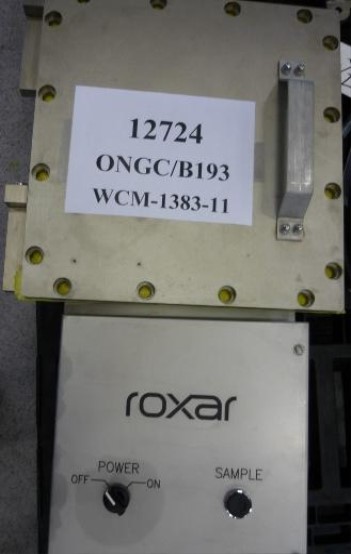

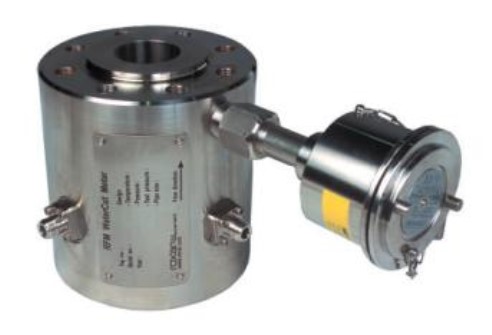

Рисунок 2 – Общий вид влагомера RFM WCM модели FC и электронного блока
Наименование
ПО
Идентификационное
наименование ПО
Номер
версии ПО
Цифровой
идентификатор
ПО (контроль-
ная сумма)
51567*
Программное обеспечение влагомеров является встроенным и обеспечивает
реализацию функций влагомеров и включает в себя метрологически значимую часть.
Защита метрологически значимой части программного обеспечения влагомеров от
непреднамеренныхипреднамеренныхизмененийиобеспечениеегосоответствия
утвержденному типу, осуществляется путем разделения, идентификации, защиты от
несанкционированного доступа.
Таблица 1. Идентификационные данные программного обеспечения
Алгоритм
вычисления
цифрового
идентификатора
ПО
Roxar WCM
SW
Roxar WaterCut
Meter software
7.18f-2
CRC-16
* Контрольная сумма отображена в листе настроечных параметров влагомера и может изменяться в зависимости от
комплектации программного обеспечения. Контрольная сумма базовой комплектации программного обеспе-
чения представлена в десятичном формате.
Идентификация программного обеспечения влагомеров осуществляется путем
отображениянадисплеекомпьютерноготерминалаввода-выводаструктуры
идентификационных данных. Часть этой структуры, относящаяся к идентификации
метрологически значимой части программного обеспечения влагомеров, представляет собой
хэш-сумму (контрольную сумму) по значимым частям. Контрольная сумма программного
обеспечения проверяется в момент пуска влагомеров. В случае несоответствия контрольной
суммы программное обеспечение не запускается.
Программное обеспечение влагомеров защищено от несанкционированного доступа,
изменения алгоритмов и установленных параметров путем введения пароля. Доступ к
метрологически значимой части программного обеспечения влагомеров для обычного
Лист № 3
всего листов 5
пользователя закрыт. При изменении установленных параметров (исходных данных) в
программном обеспечении влагомеров обеспечивается подтверждение изменений, проверка
изменений на соответствие требованиям реализованных алгоритмов. Данные, содержащие
результаты измерений, доступны только для чтения. Программное обеспечение влагомеров
имеет уровень защиты «C» по МИ 3286-2010.
Значение
Метрологические и технические характеристики
Таблица 2. Метрологические и технические характеристики
Наименование
Влагомеры RFM WCM моделей LC, HC
Диапазон измерений объемной доли воды
- для LC, объемная доля воды, %
- для HC, объемная доля воды, %
Диапазон измерений температуры рабочей жидкости
1)
,˚С
от 0 до 15
от 0 до 50
от -20 до +120
Пределы допускаемой основной абсолютной погрешности измерений±0,2
температуры
1)
,˚С
Пределы допускаемой основной абсолютной погрешности влагомера, %
- в диапазоне измерений объемной доли воды от 0 до 1 %±0,05
- в диапазоне измерений объемной доли воды от 20 до 50 % ±1
Пределы допускаемой основной относительной погрешности влагомера в
диапазоне измерениях объемной доли воды от 1 до 20 %, %±5
Пределы допускаемой дополнительной абсолютной погрешности от
влияния изменения плотности
2)
, объемная доля воды, % на 1 кг/м
3
0,027
0,00025
Пределы допускаемой дополнительной абсолютной погрешности от
влияния изменения давления на 10 кПа, объемная доля воды, %
Влагомеры модели FC
Диапазон измерений объемной доли воды, %
Диапазон измерений температуры рабочей жидкости
1)
, ˚С
Пределы допускаемой основной абсолютной погрешности влагомера
3)
, %
от 0 до 100
от 0 до 100
±1,0
Пределы допускаемой дополнительной абсолютной погрешности от
влияния изменения плотности на 1 кг/м, объемная доля воды, %
2)
0,027
0,00025
от 25 до 200
50, 80
3
2
RS232, RS422
2
5
220
/
24
/
15
1000
-15%
+10%
-15%
+10%
32
IP 66
70
Пределы допускаемой дополнительной абсолютной погрешности от
влияния изменения давления, объемная доля воды, % на 10 кПа
Номинальный диаметр первичного преобразователя (внутренний), DN
- модели LC, HC
- модели FC
Аналоговые токовые входы от 4 до 20 мА, максимальное количество
Частотные входы, максимальное количество
Интерфейс передачи сигналов:
Входы- выходы цифровых сигналов (ASCII или Modbus),
максимальное количество
Аналоговые выходы, максимальное количество
Расстояние передачи цифровых сигналов, м
- RS232
- RS422
Напряжение питания переменного тока, частотой 50 ±1 Гц, В
Напряжения питания постоянного тока, В
Потребляемая мощность, Вт, не более
Защита от атмосферных воздействий
Масса электронного блока, кг, не более
Условия эксплуатации:
- температура окружающего воздуха электронного блока, °C
от -20 до +60
Лист № 4
всего листов 5
Наработка на отказ, часов, не менее10000
Средний срок службы, лет 10
1) Специальное исполнение: от минус 20°С; до плюс 120°С. Измерения производятся датчиком температуры 644
(3144), встроенным во влагомер.
2) Компенсируется функцией AutoZero. Требуется ввод текущей плотности жидкости от преобразователя
плотности с погрешностью не более ± 0,5 кг/м
3
.
3) При калибровке влагомера на рабочей жидкости при расходах не менее 3м
3
/час.
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации влагомера типографским
способом и на корпус влагомеров в виде голографической наклейки.
Примечание
в соответствии с заказом
Комплектность средства измерений
Таблица 3. Комплектность влагомеров.
Наименование
Влагомер RFM WCM модели LC/ HC/ FC
Руководство по эксплуатации
Количество
1 шт.
1 экз.
Комплектдокументации
техническим описанием и
сертификатами
изготовителяс
калибровочными1 экз.
Лист настроечных параметров 1 экз.
Методика поверки 1 экз.
Поверка
осуществляется по документу «ГСИ. Влагомеры RFM WCM моделей LC, HC и FC «Roxar
Flow Measurement AS», (Норвегия). Методика поверки», утвержденному ГЦИ СИ ФГУП
ВНИИР 08.06.2012г.
Перечень основного поверочного оборудования:
-Государственныйспециальныйпервичныйэталонединицыобъемного
влагосодержания ГЭТ 87-12, диапазон влагосодержания0,01÷99,9 %об. доли воды,
расширенная неопределенность от 3,5·10
-3
до 5,6·10
-2
% об. доли воды;
- комплект средств поверки влагомеров и преобразователей влагосодержания нефти
УПВН-2 ТУ 50.581-86, дополненный
вспомогательными
устройствами для поверки влагомера
RFM WCM;
- влагомеры эталонные лабораторные товарной нефти ЭУДВН-1л с пределами
допускаемых значений абсолютной погрешности измерений ±0,03 % объемные доли воды в
диапазоне от 0,01 до 2% влагосодержания.
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений содержатся в документе «Влагомеры
RFM WCM моделей LC, HC и FC. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к влагомерам
RFM WCM моделей LC, HC и FC
ГОСТ Р 51330.0-99 Электрооборудование взрывозащищенное. Часть 0. Общие
требования.
ГОСТ Р 51330.1-99 Электрооборудование взрывозащищенное. Часть 1. Взрывозащита
вида «взрывонепроницаемая оболочка».
ГОСТ Р 51330.8-99 Электрооборудование взрывозащищенное. Часть 7. Защита вида е.
ГОСТ Р 51330.10-99 Электрооборудование взрывозащищенное. Часть 11,
Искробезопасная электрическая цепь i.
Техническая документация «Roxar Flow Measurement AS», (Норвегия
)
Лист № 5
всего листов 5
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление торговли и товарообменных операций.
Изготовитель
«Roxar Flow Measurement AS», Норвегия
Юридический и почтовый адрес: Gamle Forusvei 17, PO Box 112, N-4065 Stavanger, Norway;
Тел./Факс: +47 51 81 88 00/01; е-mail:
.
Заявитель
ООО «ИМС Индастриз»
Адрес местонахождения: 105187, г. Москва, ул. Щербаковская, д. 53, корп.15.
Почтовый адрес: 117312, г. Москва, ул. Вавилова, д. 47а
Тел.: +7 (495) 221-10-50; факс: +7(495)221-10-51; е-mail:
.
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии». Регистрационный номер 30006-09. Юридиче-
ский адрес: 420088 г. Казань, ул.2-я Азинская, 7А. Тел.(843) 272-70-62, факс 272-00-32, e-
mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В.Булыгин
«____»____________20__ г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 11317-88 | Влагомеры | ВИКМА-Ф | ОКБА НПО "Химавтоматика", Украина, г.Северодонецк | 1 год | Перейти |
| 13530-93 | Влагомеры нейтронные | ЦВН-01М | ГУП ВНИИТФА, г.Москва | 1 год | Перейти |
| 12503-90 | Влагомеры автоматические сливочного масла в потоке | АВСМ-2 | Завод "Тбилприбор" НПО "Аналитприбор", Грузия, г.Тбилиси | 1 год | Перейти |
| 20112-00 | Влагомеры нефти | AGAR OW-200 | Фирма "Agar Corporation", США | 1 год | Перейти |
| 11325-88 | Влагомеры промышленные гранулированного карбамида | ВГК | ОАО "Ангарское ОКБА", г.Ангарск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
