Установки поверочные пикнометрические ПУ-ИС, ГРСИ 51946-12
Номер госреестра:
51946-12
Наименование СИ:
Установки поверочные пикнометрические
Обозначение типа:
ПУ-ИС
Производитель:
ООО "Инвестстрой", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. № 2431
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки поверочные пикнометрические ПУ-ИС
Назначение средства измерений
Установки поверочные пикнометрические ПУ-ИС предназначены для измерений
плотности нефти и нефтепродуктов при условиях транспортирования ее по технологическим
трубопроводам, а так же для проведения калибровки и поверки поточных преобразователей
плотности жидкости в условиях эксплуатации.
Описание средства измерений
Принцип измерения плотности установками поверочными пикнометрическими
ПУ-ИС основан на взвешивании заполненного исследуемой жидкостью пикнометра с
известной вместимостью и последующим расчетом. Отбор заданного объёма жидкости из
трубопровода обусловлен конструкцией пикнометра, являющегося сосудом полного
заполнения с известной вместимостью. Вместимость пикнометра определяют при
калибровке. Массу пустого и заполненного пикнометра определяют с использованием
лабораторных весов.
Установки поверочные пикнометрические ПУ-ИС предназначены для измерений
плотности жидкости, калибровки и поверки поточных преобразователей плотности жидкости
по месту их эксплуатации. Рабочая жидкость, преимущественно, нефть и нефтепродукты.
Установка может использоваться также для аналогичных целей в потоках иных жидкостей, с
плотностью жидкости и другими характеристиками, нормированными для данной установки.
Установка конструктивно смонтирована в пластиковом боксе. В дополнительных,
транспортных боксах расположено вспомогательное оборудование, входящее в состав
пикнометрической установки.
Втаблице1 приведенполныйсоставоборудования,входящийвсостав
пикнометрической установки.
Лист № 2
Всего листов 5
Таблица 1 - Состав оборудования, входящего в состав пикнометрической установки
1Технологический бокс в составе:Кол-во
шт.
- Система трубопроводов и кранов
- Индикатор расхода (ротаметр
)
1
- Измеритель давления цифровой, взрывозащищенный
2
- Термометр цифровой, взрывозащищенный2
- Щупы термометрические из платины и меди2
- Рабочие пикнометры ТУ 4521- 438130 - 001- 2011 2
2 Бокс для сменных пикнометров 1
- сменные пикнометры ТУ 4521- 438130 - 001- 2011 2
3 Бокс для весов
1
- Весы высокого или специального класса точности по ГОСТ Р 53228-2008
с НПВ не менее 6 кг, с пределами допускаемой абсолютной погрешности
1
± 0,03 г
- Кабель сетевой1
- Держатель чашки весов 4
- Перчатки специальные для гирь
1
- Инструкция по эксплуатации весов на русском языке
1
4Бокс с калибровочными гирями и инструментами
1
- Комплект из 4 штук гирь калибровочных, класса Е
2
по
ГОСТ OIML R 111-1-2009
1
- Ключ для кранов пикнометров2
- Ключ для технологических разъёмов установки 2
5 Бокс с запасными частями и принадлежностями 1
- Рукав гибкий 2 м с быстроразъемным соединением2
- Рукав гибкий 0,4 м с быстроразъемным соединением2

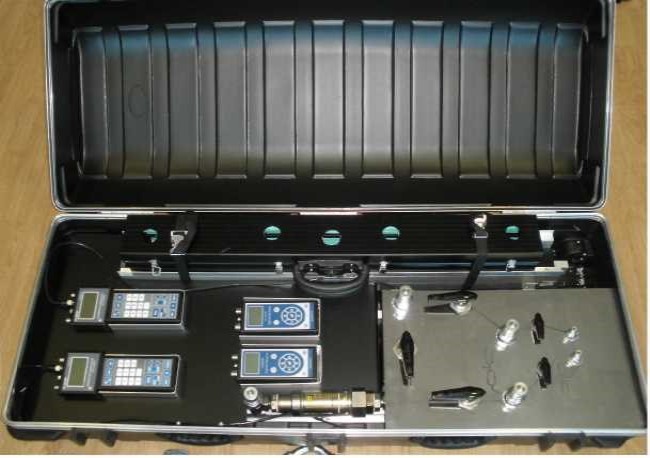

Общий вид установки представлен на рисунке 1.
Рисунок 1 - Общий вид средства измерений
Лист № 3
Всего листов 5
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Метрологические (в том числе показатели точности) и технические характеристики
пикнометрической установки приведены в таблицах 2 и 3.
Таблица 2 – Метрологические характеристики
Значение
от 700 до 1100
Наименованиехарактеристики
Диапазон измерений плотности жидкости, кг/м
3
Пределы допускаемой абсолютной погрешности измерений
плотности жидкости, кг/м
3
± 0,1
Пределы допускаемой абсолютной погрешности измерений
температуры жидкости, °С
±0,2
Пределыдопускаемойприведённойпогрешности
пикнометрической установки при измерении избыточного
±0,25
давления, % от ВПИ, равны
Таблица 3 – Основные технические характеристики
Наименованиехарактеристики
Номинальная вместимость пикнометра, см
3
Измеряемая среда
Диапазон измерений температуры жидкости, °С
Значение
500 ± 50
Нефть и нефтепродукты
от 0 до +70
от 0 до 6,5
Диапазон измерений давления жидкости, МПа
Габаритные размеры пикнометрических установок, мм,
не более (длина x ширина x высота)
Масса, кг, не более
1700
850
1000
100
Средний срок службы, лет, не менее 10
Параметры питания весов установки:
Напряжение, В220
+22
-33
Частота, Гц 50±1
Потребляемая мощность, В·А от 12 до 30
Условия эксплуатации:
Температура окружающего воздуха при отборе пробы
жидкости, ºС
Диапазон относительной влажности, %
Диапазон атмосферного давления, кПа
от -15 до +50
от 30 до 95
от 84 до 106,7
Знак утверждения типа
наносится на маркировочную металлическую пластину фотохимическим способом, а также
на титульный лист руководства по эксплуатации типографским способом в левом верхнем
углу.
Комплектность средства измерений
Комплектность установки поверочной пикнометрической ПУ-ИС соответствует
таблице 4.
Лист № 4
Всего листов 5
Обозначение
Количество
Таблица 4 – Комплектность средства измерений
Наименование
Установка поверочная пикнометрическая ПУ-ИС в
составе:
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
Технологический бокс
Бокс со сменными пикнометрами
Бокс с весами
Бокс с калибровочными гирями и инструментами
Бокс с запасными частями и принадлежностями
Комплект эксплуатационной документации:
Паспорт
Руководство по эксплуатации
Методика поверки
ИВСТ.421562.001РЭ
МП 51946-12 с
изменением №1
1 экз.
Поверка
осуществляетсяподокументуМП51946-12«ГСИ.Установкиповерочные
пикнометрические ПУ-ИС. Методика поверки» с изменением №1, утвержденному
ВНИИР-филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 20.02.2020 г.
Основные средства поверки:
- вторичный эталон единицы плотности - установка для передачи единицы плотности в
потоке с суммарной погрешностью не более 0,03 кг/м
3
, в соответствии Государственной
поверочнойсхемойдлясредствизмеренийплотности,утвержденнойприказом
Федерального агентства по техническому регулированию и метрологии от 01.11.2019
№ 2603;
- весы электронные специального I-го класса точности по ГОСТ Р 53228-2008 с НПВ не
менее 6 кг, регистрационный номер в Федеральном информационном фонде 22403-03;
- комплект гирь класс точности Е
2
по ГОСТ OIML R 111-1-2009, регистрационный
номер в Федеральном информационном фонде 52196-12, 58020-14;
- эталонный платиновый термометр сопротивления – рабочий эталон единицы
температуры 1 разряда в соответствии с ГОСТ 8.558-2009.
Средства поверки для средств измерений, входящих в состав установки, указаны в
документах на их поверку.
Допускается применять аналогичные по назначению средства поверки, если их
метрологическиехарактеристикиобеспечиваютопределениеметрологических
характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
«Инструкция. Государственная система обеспечения единства измерений. Методика
измеренийустановкойповерочнойпикнометрическойПУ-ИС»,утвержденная
ФГУП «ВНИИР» 10 мая 2011 г., регистрационный номер ФР.1.29.2011.11359 в Федеральном
реестре методик измерений
Нормативные и технические документы, устанавливающие требования к установкам
поверочным пикнометрическим ПУ-ИС
Государственная поверочная схема для средств измерений плотности (утверждена
приказом Федерального агентства по техническому регулированию и метрологии от
01.11.2019 № 2603).
ТУ 4521-438130-001-2011 Установки поверочные пикнометрические ПУ-ИС.
Лист № 5
Всего листов 5
Изготовитель
Общество с ограниченной ответственностью «Инвестстрой» (ООО «Инвестстрой»)
ИНН 7701704135
Адрес: 129110, г. Москва, ул. Щепкина, дом 49, каб. 7, пом. II, эт.4.
Телефон/факс (495) 681-80-30
Web-сайт: www.invest-eng.ru
E-mail: infoinvest@aoks-m.ru.
Испытательный центр
Всероссийскийнаучно-исследовательскийинститутрасходометрии–филиал
Федеральногогосударственногоунитарного предприятия «Всероссийский научно-
исследовательский институт метрологии им. Д.И. Менделеева» (ВНИИР - филиал
ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 420088, г. Казань, ул. 2-я Азинская, 7А
Телефон: +7 (843) 272-70-62. Факс: +7 (843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Уникальный номер записи об аккредитации в реестре аккредитованных лиц
ВНИИР - филиала ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний
средств измерений в целях утверждения типа RA.RU.310592
