Вакуумметры тепловые CVC 3000 VSP 3000, DCP 3000 VSP 3000, ГРСИ 51918-12
Номер госреестра:
51918-12
Наименование СИ:
Вакуумметры тепловые
Обозначение типа:
CVC 3000 VSP 3000, DCP 3000 VSP 3000
Производитель:
Компания "VACUUBRAND GMBH + CO. KG", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.11.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48914
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Вакуумметры тепловые CVC 3000 VSP 3000, DCP 3000 VSP 3000
Назначение средства измерений
Вакуумметры тепловые CVC 3000 VSP 3000, DCP 3000 VSP 3000 предназначены для
измерений абсолютного давления негорючих газов.

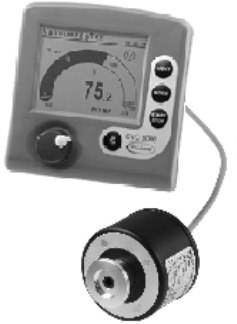

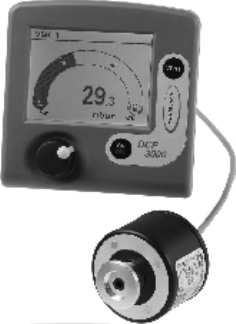

Исполнение DCP 3000 VSP 3000Исполнение CVC 3000 VSP 3000
1 – преобразователь измерительный VSP 30001 – преобразователь измерительный VSP 3000
2 - измерительный блок DCP 3000 2 - вакуумный контроллер CVC 3000
Рис. 1 Внешний вид вакуумметров тепловых CVC 3000 VSP 3000, DCP 3000 VSP 3000.
а)
б)
Рис. 2 Схема пломбирования контроллера и дисплейного блока вакуумметров тепловых CVC
3000 VSP 3000, DCP 3000 VSP 3000:
а) – без пломбы; б) – с пломбой
Описание средства измерений
Принцип работы вакуумметров тепловых CVC 3000 VSP 3000, DCP 3000 VSP 3000 основан
на зависимости теплопроводности разреженных газов от давления (принцип Пирани).
Теплопроводность газов зависит от их молекулярной массы, то есть от сорта газа. Ва-
куумметры тепловые CVC 3000 VSP 3000, DCP 3000 VSP 3000 предназначены для измерений
давления воздуха, а также газов со схожей молекулярной массой – кислорода О
2
и угарного
газа СО.
Вакуумметры тепловые исполнения CVC 3000 VSP 3000 состоят из преобразователя
измерительного VSP 3000 и контроллера CVC 3000.
Вакуумметры тепловые исполнения DCP 3000 VSP 3000 состоят из преобразователя
измерительного VSP 3000 и дисплейного блока DCP 3000.
Преобразователь измерительный VSP 3000 подсоединяется к вакуумной камере, из-
мерительный сигнал от него передается по шине VACUU∙BUS к контроллеру CVC 3000 или
измерительному блоку DCP 3000, где он обрабатывается и отражается на экране.
22
1
1
Лист № 2
всего листов 4
Программное обеспечение
Вакуумметры тепловые CVC 3000 VSP 3000, DCP 3000 VSP 3000 оснащены встроен-
ным ПО, обеспечивающим сбор, обработку, отображение данных на дисплее.
Таблица 1
ВакуумметрНаименова-Идентифи-Номерверсии ЦифровойАлгоритмвы-
ниепро- кационное(идентифика-идентификатор числения циф-
граммногонаименова-ционныйно- программногоровогоиден-
обеспечения ниепро- мер) про- обеспечениятификатора
граммногограммного(контрольнаяпрограммного
обеспечения обеспечениясуммаиспол- обеспечения
няемого кода)
Встроенное-
V 2.0waf13e64CRC32
CVC 3000
VSP 3000
DCP 3000
VSP 3000
Встроенное-
V 2.1pec44a93CRC32
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изме-
нений соответствует уровню «А» по МИ 3286-2010.
Влияние ПО учтено при нормировании метрологических характеристик.
Метрологические и технические характеристики
Таблица 2
Наименование характери-Значения характеристики
стики
CVC 3000 VSP 3000
1∙10
-1
– 1∙10
5
(1∙10
-3
– 1∙10
3
)
DCP 3000 VSP 3000
1∙10
-1
– 1∙10
5
(1∙10
-3
– 1∙10
3
)
± 30 в диапазоне (1∙10
-1
- 1) Па
± 15 в диапазоне (1 - 10
3
) Па
± 30 в диапазоне (10
3
– 10
5
) Па
± 30 в диапазоне (1∙10
-1
- 1) Па
± 15 в диапазоне (1 - 10
3
) Па
± 30 в диапазоне (10
3
– 10
5
) Па
Исполнение
Диапазон измерений, Па
(мбар)
Пределы допускаемой от-
носительной погрешности
измерений, %
Электрическое питание
через сетевой адаптер:
- частота, Гц
- напряжение, В
- максимальный ток, А
Максимальная потребляе-
мая мощность, Вт
50 (±6%)
24
1,25
5,4
50 (±6%)
24 В
1,25
5,4
Габаритные размеры, мм
- преобразователь измерительный VSP 3000
диаметр
длина
- контроллер CVC 3000 (длина×ширина×высота)
- дисплейный блок DCP 3000 (длина×ширина×высота)
60
58 (с малым фланцем)
97 (с насадкой для шланга)
115×146×143
138×124×115
Масса, г
- преобразователь измерительный VSP 3000
- контроллер CVC 3000
- дисплейный блок DCP 3000
180 (с малым фланцем)
185 (с насадкой для шланга)
760
440
Средняя наработка на отказ, ч
Срок службы, лет
100000
15
Лист № 3
всего листов 4
Условия эксплуатации:
·
диапазон рабочих температур окружающего воздуха,
°
С
·
относительная влажность воздуха (без конденсации), %
·
атмосферное давление, гПа
·
предельно допустимое давление, Па
от 10 до 40
от 30 до 85
от 840 до 1067
150 000
Знак утверждения типа
Знак утверждения типа наносится на формуляр типографским методом и
на корпус
вакуумметров в виде фирменной планки или этикетки.
Комплектность средства измерений
1. Преобразователь измерительный VSP 30001 шт.
2. Контроллер CVC 3000 или дисплейный
блок DCP 30001 шт.
3. Шина VACUU∙BUS1 шт.
4. Штуцер с внешней резьбой1 шт.
5. Уплотнительное кольцо 1 шт.
6. Блок питания1 шт.
7. Формуляр «Вакуумметры тепловые
CVC 3000 VSP 3000, DCP 3000 VSP 3000»1 шт.
8. Методика поверки МП 25511-020-20121 шт.
Поверка
осуществляется по методике поверки МП 25511-020-2012 «Вакуумметры тепловые CVC 3000
VSP 3000, DCP 3000 VSP 3000. Методика поверки», утвержденной ФГУП «ВНИИМ им. Д.И.
Менделеева» 27.04.2012 года.
Перечень эталонов:
1. Датчик давления мембранно-емкостный Баратрон 698А с блоком питания и индикации
670В, диапазон (0,01–1330) Па, пг±(2…0,05)%.
2. Барометр образцовый переносной БОП-1М-2, диапазон (5–1100) гПа, пг±0,1 гПа.
Сведения о методиках (методах) измерений
приведены в формуляре «Вакуумметры тепловые CVC 3000 VSP 3000, DCP 3000 VSP 3000».
Нормативные и технические документы, устанавливающие требования к вакуумметрам
тепловым CVC 3000 VSP 3000, DCP 3000 VSP 3000.
1. ГОСТ 27758-88 Вакуумметры. Общие технические требования.
2. ГОСТ 8.107-81 ГСИ «Государственный специальный эталон и
государственная
пове-
рочная схема для средств измерений абсолютного давления в диапазоне 1∙10
-8
- 1∙10
3
Па».
3. ГОСТ 8.223-76 ГСИ «Государственный специальный эталон и
государственная
пове-
рочная схема для средств измерений абсолютного давления в диапазоне 2,7∙10
2
- 4000∙10
2
Па».
4. Техническая документация фирмы «VACUUBRAND GMBH + CO KG», Германия.
Рекомендации по области применения в сфере государственного регулирования обеспе-
чения единства измерений
выполнение работ по оценке соответствия промышленной продукции и продукции других ви-
дов, а также иных объектов установленным законодательством Российской Федерации обяза-
тельным требованиям.
Лист № 4
всего листов 4
Изготовитель
Компания «VACUUBRAND GMBH + CO KG», Германия.
Адрес: Alfred-Zippe-Str. 4, 97877 Wertheim, Germany, tel.: +49 9342 808-0 fax: +49 9342 808-
5555.
Заявитель
ООО «МИЛЛАБ».
Адрес: 127410, РФ, г. Москва, ул. Инженерная, дом.18, к.1.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», регистрационный номер № 30001-10. Адрес:
г. Санкт-Петербург, Московский пр., д.19, тел. (812) 251-76-01, факс. (812) 713-01-14.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
Ф.В.Булыгин
М.П.
«____»____________2012 г.
