Номер госреестра:
51915-12
Наименование СИ:
Весы электронные передвижные
Обозначение типа:
ВП
Производитель:
ООО НПФ "Эталон Тензо", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.11.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48911
об утверждении типа средств измерений
Лист № 1
всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы электронные передвижные ВП
Назначение средства измерений
Весы электронные передвижные ВП (далее – весы) предназначены для измерений
массы различных грузов.
Описание средства измерений
Принцип действия весов основан на преобразовании действующей на весы силовой
нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизме-
рительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента
вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Аналоговый
электрический сигнал от весоизмерительных датчиков передается по 6-ти проводной схеме в
индикатор для аналого-цифрового преобразования, обработки и индикации результатов изме-
рений.
Конструктивно весы состоят из весоизмерительного устройства и индикатора. В со-
став весоизмерительного устройства входят грузоприемное устройство, весоизмерительные
датчики (от 1 до 4 штук), грузопередающие устройства.
Грузоприемное устройство включает одну грузоприемную платформу. Грузоприем-
ная платформа снабжена регулируемыми по высоте ножками. Грузопередающие устройства
(узлы встройки) поставляются с весоизмерительными датчиками и служат для обеспечения
нормальной работы весов при деформации грузоприемной платформы, вызванной изменени-
ем температуры и (или) объектом взвешивания.
В весах устанавливаются датчики весоизмерительные балочные из нержавеющей ста-
ли фирмы «FLINTEC GmbH», Германия (Госреестр № 46027-10), датчики весоизмерительные
тензорезисторные BS, BSA, BSS, BSH, HBS, BCA и BCM фирмы «CAS Corporation», Респуб-
лика Корея (Госреестр № 51261-12).
В весах применяется индикатор ЭТА-01, изготовленный ООО «НПФ «Эталон Тензо».
Индикатор ЭТА-01 имеет встроенный в корпус аналогово-цифровой преобразователь, семи-
разрядный светодиодный дисплей, последовательный интерфейс RS232 для подключения ве-
сов к персональному компьютеру, принтеру. Индикатор ЭТА-01 находится в помещении опе-
ратора весов, в котором поддерживается температура, соответствующая условиям эксплуата-
ции индикатора.
Модификации весов различаются максимальными, минимальными нагрузками и пре-
делами допускаемой погрешности.
Варианты исполнения весов отличаются габаритными размерами.
Весы имеют обозначение ВП-Т-(К), где
ВП – обозначение типа весов;
Т – максимальная нагрузка в килограммах;
К- обозначение типа весоизмерительных датчиков.
В весах предусмотрены следующие устройства:
- устройство первоначальной установки нуля;
- полуавтоматическое устройство установки нуля;
- полуавтоматическое устройство выборки массы тары.
В весах предусмотрена защита от несанкционированного изменения установленных
регулировок (регулировки чувствительности (юстировки)) следующими средствами:
- на индикаторе ЭТА-01, предусмотрен специальный разъем для программирования
индикатора, расположенный на задней планке. Доступ к специальному разъему ограничен ме-
таллической планкой, закрытой винтом-заглушкой и опломбирован (Рисунок 1).
Лист № 2
всего листов 7

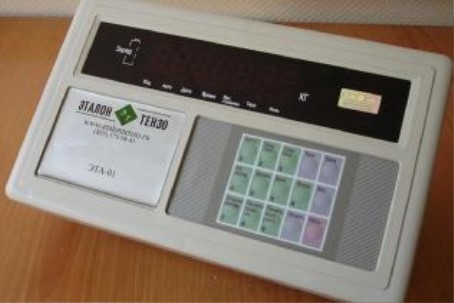

Рисунок 2 Внешний вид индикатора ЭТА-01
Рисунок 3 Внешний вид весов электронных передвижных ВП
Место установки пломбы
Рисунок 1 Схема пломбировки от несанкционированного доступа и обозначение
места для нанесения оттиска клейма на индикаторе ЭТА-01.
Лист № 3
всего листов 7
Рисунок 4 Маркировка на грузоприемном устройстве
Маркировка весов производится на разрушаемой при удалении фирменной наклейке,
закрепленной на грузоприемном устройстве с боковой стороны (Рисунок 4).
На панель индикатора также крепится разрушаемая при удалении фирменная наклей-
ка с аналогичной маркировкой, указанной на фирменной наклейке грузоприемного устройства
(Рисунок 5).
Рисунок 5 Маркировка на панели индикатора
На фирменную наклейку, закрепленную на весоизмерительном устройстве и индика-
торе, наносится следующая маркировка:
- полное наименование изготовителя;
- класс точности;
- обозначение весов;
- максимальная нагрузка (Max);
- минимальная нагрузка (Min);
- поверочное деление (e);
- знак утверждения типа;
- серийный номер весов;
- номер версии программного обеспечения;
- предельные значения температур (указываются на весоизмерительном устройстве с датчи-
ками весоизмерительными балочными из нержавеющей стали, производства фирмы «FLIN-
TEC GmbH»);
- год производства весов;
- надпись «Сделано в России».
ЭТA
9.9.9.9.9.9.9
5c2F
CRC16
Программное обеспечение
В весах используется встроенное в индикатор программное обеспечение, которое же-
стко привязано к электрической схеме. Программное обеспечение выполняет функции по
сбору, обработке, хранению, передаче и
предоставлению измерительной информации. Про-
граммное обеспечение не может быть модифицировано или загружено через какой-либо ин-
терфейс, или с помощью других средств после поверки без нарушения пломбы (Рисунок 1).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наименование про-
граммного обеспечения
Идентифика-
ционное на-
именование
программного
обеспечения
Номер версии
(идентифика-
ционный но-
мер) про-
граммного
обеспечения
Цифровой иден-
тификатор про-
граммного обеспе-
чения (контроль-
ная сумма испол-
няемо го кода)
Алгоритм вы-
числения циф-
рового иденти-
фикатора про-
граммного
обеспечения
Встроенное программ-
ное обеспечение
Лист № 4
всего листов 7
Идентификация программы: после включения весов на индикаторе отображается вер-
сия программного обеспечения.
Защита программного обеспечения от непреднамеренных и преднамеренных измене-
ний соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения на метрологические характеристики учтено при
нормировании метрологических характеристик.
Обозначение
весов
Диапазоны взвешива-
ния, кг
Пределы до-
пускаемой по-
грешности при
поверке, кг
Число по-
верочных
делений (n)
ВП-1-(К)
0,0005
2000
ВП-2-(К)
0,001
2000
ВП-3-(К)
0,001
3000
ВП-5-(К)
0,002
2500
ВП-10-(К)
0,005
2000
ВП-15-(К)
0,005
3000
ВП-30-(К)
0,01
3000
ВП-50-(К)
0,02
2500
ВП-60-(К)
0,02
3000
ВП-100-(К)
0,05
2000
ВП-150-(К)
0,05
3000
ВП-300-(К)
0,1
3000
Метрологические и технические характеристики
Класс точности весов по ГОСТ Р 53228-2008………………………….…средний III
Обозначение весов, максимальная нагрузка (Мах), минимальная нагрузка (Min), дей-
ствительная цена деления (d), поверочное деление (е), пределы допускаемой погрешности
(mpe) при поверке, число поверочных делений (n) для весов приведены в таблице 2.
Таблица 2
Max, Min,
кг кг
1
23
Действитель-
ная цена деле-
ния (d), пове-
рочное деление
(е), кг
4
7
10,01
20,02
30,02
50,04
100,1
150,1
300,2
500,4
600,4
1001
1501
3002
5
от 0,01 до 0,25 вкл.
св. 0,25 до 1 вкл.
от 0,02 до 0,5 вкл.
св. 0,5 до 1 вкл.
св. 1 до 2 вкл.
от 0,02 до 0,5 вкл.
св. 0,5 до 1 вкл.
св. 1 до 3 вкл.
от 0,04 до 1 вкл.
св. 1 до 4 вкл.
св. 4 до 5 вкл.
от 0,1 до 2,5 вкл.
св. 2,5 до 10 вкл.
от 0,1 до 2,5 вкл.
св. 2,5 до 10 вкл.
св. 10 до 15 вкл.
от 0,2 до 5 вкл.
св. 5 до 20 вкл.
св. 20 до 30 вкл.
от 0,4 до 10 вкл.
св. 10 до 40 вкл.
св. 40 до 50 вкл.
от 0,4 до 10 вкл.
св. 10 до 40 вкл.
св. 40 до 60 вкл.
от 1 до 25 вкл.
св. 25 до 100 вкл.
от 1 до 25 вкл.
св. 25 до 100 вкл.
св. 100 до 150 вкл.
от 2 до 50 вкл.
св. 50 до 200 вкл.
св. 200 до 300 вкл.
6
±0,trial
±0,0005
±0,0005
±0,001
±0,0015
±0,0005
±0,001
±0,0015
±0,001
±0,002
±0,003
±0,0025
±0,005
±0,0025
±0,005
±0,0075
±0,005
±0,01
±0,015
±0,01
±0,02
±0,03
±0,01
±0,02
±0,03
±0,025
±0,05
±0,025
±0,05
±0,075
±0,05
±0,1
±0,15
Лист № 5
всего листов 7
ВП-500-(К)
2500
ВП-800-(К)
1600
ВП-1000-(К)
2000
ВП-2000-(К)
2000
ВП-3000-(К)
3000
ВП-5000-(К)
2500
ВП-10000-(К)
2000
ВП-20000-(К)
2000
1
234
7
50040,2
800100,5
1000100,5
2000201
3000201
5000402
10000 1005
20000 20010
56
от 4 до 100 вкл. ±0,1
св. 100 до 400 вкл. ±0,2
св. 400 до 500 вкл. ±0,3
от 10 до 250 вкл. ±0,25
св. 250 до 800 вкл. ±0,5
от 10 до 250 вкл. ±0,25
св. 250 до 1000 вкл. ±0,5
от 20 до 500 вкл. ±0,5
св. 500 до 2000 вкл. ±1
от 20 до 500 вкл. ±0,5
св. 500 до 2000 вкл. ±1
св. 2000 до 3000 вкл. ±1,5
от 40 до 1000 вкл. ±1
св. 1000 до 4000 вкл. ±2
св. 4000 до 5000 вкл. ±3
от 100 до 5000 вкл. ±2,5
св. 5000 до 10000 вкл. ±5
от 200 до 5000 вкл. ±5
св. 5000 до 20000 вкл. ±10
Предел допускаемого размаха ……………………………………….……………… |mpe|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за
нулем, не более….……………………………………………………..……….……..…..4 % от Max
Диапазон устройства первоначальной установки нуля, не более …….….. 20 % от Max
Максимальный диапазон устройства выборки массы тары …………….…. от 0 до Max
Условия эксплуатации весов с датчиками весоизмерительными тензорезисторными
BS, BSA, BSS, BSH, HBS, BCA и BCM (фирма «CAS Corporation», Республика Корея):
- предельные значения температуры,
°
С,
(
T
min
,
T
max
) ………………..…….
…. минус 10
,
+ 40
- относительная влажность при температуре 35 °С, не более % …............................... 95
Условия эксплуатации весов с датчиками весоизмерительными балочными из нержа-
веющей стали (фирма«FLINTEC GmbH», Германия) кроме семейства SLB:
- предельные значения температуры для весоизмерительного устройства,
°
С,
(
T
min
,
T
max
) …………………………………………………………………………………………….…
…. минус 30
,
+ 40
- предельные значения температуры для индикатора ЭТА-01,
°
С,
(
T
min
,
T
max
)……………………………………………………………………….………………....
минус 10
,
+ 40
- относительная влажность при температуре 35 °С, не более % …............................ 95
Условия эксплуатации весов с датчиками весоизмерительными балочными из нержа-
веющей стали (фирма«FLINTEC GmbH», Германия) семейства SLB:
- предельные значения температуры для весоизмерительного устройства,
°
С,
(
T
min
,
T
max
) …………………………………………………………………………………………..…….
…. минус 20
,
+ 40
- предельные значения температуры для индикатора ЭТА-01,
°
С,
(
T
min
,
T
max
)……………………………………………………………………….………………....
минус 10
,
+ 40
- относительная влажность при температуре 35 °С, не более % …............................. 95
Число весоизмерительных датчиков, габаритные размеры и масса грузоприемной
платформы приведены в таблице 3.
Лист № 6
всего листов 7
От 100 до 300
От 200 до 400
1
От 300 до 500
От 500 до 900
4
От 4000 до 6000
Обозначение
весов
Число весоиз-
мерительных
датчиков (N)
Габаритные размеры грузоприемной плат-
формы, мм
длинаширинавысота
Таблица 3
Масса грузопри-
емной платфор-
мы, кг, не более
От 100 до 3001303,7
От 200 до 4001304,5
От 300 до 50018060
От 500 до 90022080
От 900 до 1500
От 1000 до 2500
От 1200 до 3000
От 2000 до 4000
От 900 до 1500220185
От 1000 до 2500220250
От 1200 до 3000220750
От 2000 до 4000240 1200
ВП-1-(К);
ВП-2-(К);
ВП-3-(К);
ВП-5-(К)
ВП-10-(К);
ВП-15-(К);
ВП-30-(К)
ВП-60-(К)
ВП-100-(К);
ВП-150-(К)
ВП-300-(К);
ВП-500-(К)
ВП-1000-(К)
ВП-2000-(К)
ВП-3000-(К)
ВП-5000-(К)
ВП-10000-(К)
ВП-20000-(К)
От 4000 до 60003502700
PC1 или BCA
PC1 или BCM
SLB или BCM
SB4 или BS
Габаритные размеры индикатора (длина, ширина, высота), мм, не более…………320,160,195
Масса индикатора, кг, не более……………………………………………………………….…2,0
Перечень весоизмерительных датчиков, применяемых в различных модификациях весов, при-
веден в таблице 4.
Таблица 4
Обозначение весоизмерительного датчика (К)
Обозначение весов
ВП-1-(К)
ВП-2-(К)
ВП-3-(К)
ВП-5-(К)
ВП-10-(К)
ВП-15-(К)
ВП-30-(К)
ВП-50-(К)
ВП-60-(К)
ВП-100-(К)
ВП-150-(К)
ВП-300-(К)
ВП-500-(К)
ВП-800-(К)
ВП-1000-(К)
ВП-2000-(К)
ВП-3000-(К)
ВП-5000-(К)
ВП-10000-(К)
ВП-20000-(К)
Напряжение питания весов, В………………………………………….… От 187 до 242
Время установления показаний, с, не более ……………………………………..…….. 4
Лист № 7
всего листов 7
Потребляемая мощность, В·А, не более………………………………………………15
Вероятность безотказной работы за 2000 ч ………………………………………..0,95
Средний срок службы, лет……………………………………………………………15
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации
типографским способом и на фирменных наклейках, закрепленных на грузоприемном устрой-
стве и индикаторе, фотохимическим способом.
Комплектность средства измерений
В комплект поставки входят:
1
.
Весы электронные передвижные ВП
2. Руководство по эксплуатации. ЭТ 2.791.001 РЭ
Поверка
осуществляется в соответствии с приложением Н «Методика поверки весов» ГОСТ Р 53228-
2008 и разделом «Поверка» Руководства по эксплуатации. ЭТ 2.791.001 РЭ.
Основные средства поверки: эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2005.
Сведения о методиках (методах) измерений
изложены в руководстве по эксплуатации «Весы электронные передвижные ВП. Руководство
по эксплуатации» ЭТ 2.791.001 РЭ
Нормативные и технические документы, устанавливающие требования к весам элек-
тронным передвижным ВП
1. ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические
и технические требования. Испытания».
2. ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная
поверочная схема для средств измерений массы».
3. ТУ 4274-005-54260022-2012 «Весы электронные передвижные ВП. Технические
условия».
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Осуществление торговли и товарообменных операций, выполнение работ по расфасов-
ке товаров.
Изготовитель
ООО «НПФ «Эталон Тензо».
Адрес: 195176, г. Санкт-Петербург, ул. Львовская, д.8.
Почтовый адрес: 141700, МО, г. Долгопрудный, ул. Жуковского, д. 2
.
тел./ф. (812) 252 59 15, 716 74 89, e-mail:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», регистрационный номер 30001-10.
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14, e-mail:
,
Ф.Б. Булыгин
Заместитель Руководителя Федерального
агентства по техническому
регулированию и метрологии
м.п.
«___»____________2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 22644-02 | Станции автозаправочные передвижные | 8653 и их мод. | ОАО "ГрАЗ" (Грабовский завод спецавтомобилей), с.Грабово | 2 года - меры вместимости; 1 год - узел выдачи топлива | Перейти |
| 15684-96 | Микроскопы электронные сканирующие | XL | Фирма "Philips Electron Optics", Нидерланды | 1 год | Перейти |
| 19331-00 | Ключи моментные электронные (динамометрические) | КД-200-13 | ЗАО "Инструм-Рэнд", г.Павлово | 1 год | Перейти |
| 7005-79 | Лаборатории передвижные для поверки топливо и маслораздаточных колонок | ППЛ-ТМ | П/я А-3576 (Завод Эталон"), Беларусь, г.Минск | Нет данных | Перейти |
| 42872-09 | Весы электронные с пароуловителем | ME235Р | Фирма "Sartorius" AG, Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
