ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы контрольно-измерительные для испытаний и локализации дефектов
изоляции
пластмассовых оболочек кабелей MMG 10 и MFM 10
Назначение средств измерений
Приборы контрольно-измерительные для испытаний и локализации дефектов изоляции
пластмассовых оболочек кабелей MMG 10 и MFM 10 (далее - приборы) предназначены для ис-
пытания прочности и прожига дефектов изоляции кабелей с пластмассовыми оболочками.
Описание средства измерений
Основная область применения: проверка электрической прочности и места повреждения
оболочек экранированных кабелей с полиэтиленовой и хлор-виниловой изоляцией.
Приборы предназначены для эксплуатации как передвижные.
Принцип действия приборов при проверке изоляции основан на измерении тока утечки
изоляции при приложении напряжения постоянного тока.
Для локации места повреждения от прибора на исследуемый кабель подаётся напряже-
ние постоянного тока. Предварительная локализация осуществляется измерением отношения
напряжений от начала кабеля до места повреждения и от места повреждения до конца кабеля –
с прибором MMG 10 - измерительным мостом высокого напряжения MVG-5, с прибором MFM
10 – внутренним измерителем прибора. Точная локализация места повреждения кабеля произ-
водится определением места смены полярности измеряемого прибором напряжения между щу-
пами поиска замыканий на землю ESG 80-2. Для исключения влияния термоэлектрических и
гальванических процессов измерение прибором MFM 10 проводится при двух полярностях на-
пряжения.
Прибор MMG 10 содержит выпрямитель со ступенчатым и плавным регулированием
выходного напряжения, аналоговый измеритель выходного напряжения постоянного тока, ана-
логовый измеритель силы выходного постоянного тока со ступенчатым переключателем диапа-
зонов и автоматическое разрядное устройство. Для исключения поляризации изоляции кабеля
прибор имеет устройство периодического отключения выходного напряжения. Всё управление
прибором – ручное.
Прибор MFM 10 содержит выпрямитель с плавным регулированием и переключением
полярности выходного напряжения, встроенные дискретные измерители напряжения и силы
постоянного тока, устройство периодического отключения напряжения для исключения поля-
ризации изоляции кабеля, автоматическое разрядное устройство, микропроцессор и дисплей.
Управление прибором осуществляется микропроцессором через установленный на лице-
вой панели сельсин и сенсорный жидкокристаллический дисплей.
При прожиге приборы подают на кабель напряжения постоянного тока силы и длитель-
ности, необходимых для прожига поврежденного участка в степени, достаточной для локации
места повреждения по падению напряжения на участке кабеля.
Конструктивно прибор MMG 10 выполнен в металлическом корпусе с поворотной руч-
кой для переноски. На лицевой панели установлены поворотные ручки и кнопки управления,
измерители напряжения и тока, все разъёмы и клемма заземления.
Прибор MFM 10 выполнен в пластмассовом корпусе с откидной крышкой. На лицевой
стороне установлены поворотные ручки и кнопки управления, сенсорный дисплей с подсвет-
кой, все разъёмы и клемма заземления.
Питание обоих приборов – от сети переменного тока. Прибор MFM 10 также может пи-
таться от встроенного NiMH аккумулятора с внешней зарядкой.
лист № 2
всего листов 4
2

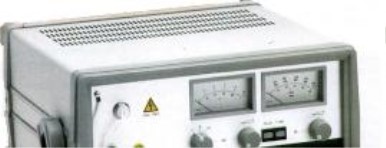

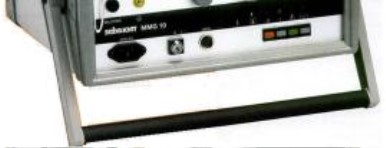

Рис 1 – Внешний вид прибора MMG 10.

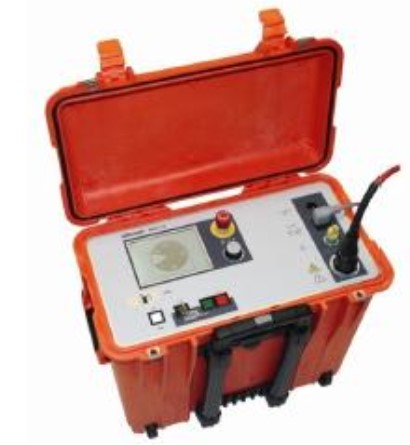

Рис 2 – Внешний вид прибора MFM 10
Несанкционированный доступ внутрь приборов предотвращается пломбированием вин-
та крепления на передней стенке корпуса.
Программное обеспечение
Таблица 1 - Программное обеспечение
Идентификаци-
онное наиме-
нование ПО
Номер версии
(идентификаци-
онный номер) ПО
Алгоритм вычисле-
ния цифрового иден-
тификатора ПО
Наименование
ПО
Цифровой
идентификатор ПО
(контрольная сумма
исполняемого кода)
SebaKMT
MFM 10
V1.427
-
-
EasyGo
-
-
-
-
Программное обеспечение прибора MFM 10 установлено во внутренней памяти вычис-
лительного устройства и недоступно пользователю. Метрологические характеристики прибора
нормированы с учётом влияния ПО.
лист № 3
всего листов 4
3
После загрузки основного экрана внизу дисплея появляется окошко с вопросительным
знаком. При нажатии на данное окошко выходит экран с информацией об инсталлированной на
приборе версии программного обеспечния.
Программа связи с компьютером EasyGo поставляется на флеш-памяти, защищенной от
доступа пользователя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений – «А», в соответствии с МИ 3286-2010.
Метрологические и технические характеристики
Таблица 2 - Основные технические характеристики
Модель
Напряжение постоянного тока, кВ
MMG 10
От 0 до 1
От 0 до 5
От 0 до 10
MFM 10
От 0 до 10
любой полярности
± 0,05 U
D
±0,015U + 10 е. м. р.
Допускаемые абсолютные погрешности
измерений напряжения постоянного
тока
Сила постоянного тока прожига, мА
(при напряжении)
0-500 (до 1 кВ)
0-100 (до 5 кВ)
0-50 (до 10 кВ)
0-500
0-750 (до 0,4 кВ)
0-60 (до 5 кВ)
0-30 (до 10 кВ)
0-750
± 0,05 I
D
±0,015 I+10 е.м.р.
1 - 10
3
230 В/45-65 Гц
-
700
3-30
3
90 -240 В /45-65 Гц
12-24 В
800
200 × 360 × 360
477×520×380
9
25
Диапазон измерений силы
постоянного тока, мА
Допускаемые абсолютные погрешности
измерений силы постоянного тока
Период импульсов, с
Время разряда не более, с
Сеть питания переменного тока
Напряжение питания постоянного тока
Потребляемая мощность, В˖А
Габаритные размеры, мм
высота × длина × ширина
Масса общая не более, кг
Рабочие условия эксплуатации
Температура , °С
Влажность относительная, %
От -20 до 60
До 93
От -25 до 55
До 93
Примечания:
е. м. р. – единица младшего разряда дисплея
U, I – измеряемые величины, соответственно, напряжения и силы тока
U
D,
I
D
- верхняя граница диапазона измерения, соответственно, напряжения и силы тока.
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель прибора наклейкой и на титуль-
ные листы руководства по эксплуатации типографским способом.
Комплектность средства измерений
Прибор MMG 10: Прибор, комплект кабелей, руководство по эксплуатации, методика поверки.
Прибор MFM 10: прибор, комплект кабелей, программное обеспечение Easyport на USB модуле
памяти, сумка для принадлежностей, руководство по эксплуатации, методика поверки.
лист № 4
всего листов 4
4
Поверка
осуществляется по документу МП 51890-12 «Приборы контрольно-измерительные MFM 10 и
MMG 10 для испытаний и локализации дефектов изоляции пластмассовых оболочек кабелей.
Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 15.07. 2012 г.
Основные средства поверки: делитель напряжения ДН 400 (напряжение постоянного то-
ка от 0,4 до 100 кВ, погрешность ± 0,1 %),
вольтметр универсальный В7-78/1
(напряжение посто-
янного тока от 0 до1000 В, погрешность ± (45×10
-6
U+ 10 е. м. р.), сила постоянного тока от 0 до
10 мА, погрешность ± (5×10
-4
I+ 20 е. м.р.), от 0 до 100 мА, погрешность ± (5×10
-6
I+ 20 е.м.р.),
от 0 до 1000 мА,
± (1
×10
-3
U
+ 10 е.м.р.), где
U и I –измеряемые значения, соответственно, на-
пряжения и тока.
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к приборам кон-
трольно-измерительным MFM 10 и MMG 10 для испытаний и локализации дефектов изо-
ляции пластмассовых оболочек кабелей
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие техни-
ческие условия.
2. Приказ Министерства здравоохранения и социального развития Российской Федерации
№ 1034 от 9 сентября 2011 г.
3. Техническая документация фирмы «SebaKMT», Германия.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений.
Применяются вне сферы государственного регулирования обеспечения единства измерений, а
также выполнении работ по обеспечению безопасных условий и охраны труда.
Изготовитель
Фирма «SebaKMT», Германия
Адрес:96148, Baunach, Germany Tel. +49-(0)9544-680Fax: +49-(0)9544-2273
http://www.
s
ebakmt.com
e-mail: sales@
sebakmt.com
Заявитель
Общество с ограниченной ответственностью “Совместное предприятие “Себа Спектрум”
(ООО “Себа Спектрум”), г. Москва
Адрес: 119048, г. Москва, ул. Усачева, д.35, стр.1.
Тел. +7(495) 2326796 Факс +7(495) 2326787
Эл. почта:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС».
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:
.
Зарегистрирован в Государственном реестре средств измерений под № 30004-08.
Заместитель Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.П.«»2012 г.
