Измерители электрического сопротивления Микромилликилоомметр МИКО-2.3, ГРСИ 51888-12
Номер госреестра:
51888-12
Наименование СИ:
Измерители электрического сопротивления
Обозначение типа:
Микромилликилоомметр МИКО-2.3
Производитель:
ООО "СКБ электротехнического приборостроения", г.Иркутск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.10.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48868
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители электрического сопротивления Микромилликилоомметр МИКО-2.3
Назначение средства измерений
Измеритель электрического сопротивления Микромилликилоомметр МИКО-2.3 пред-
назначен для измерения электрического сопротивления контактов коммутационных устройств,
контактных соединений, обмоток трансформаторов и электродвигателей, шунтирующих рези-
сторов и других участков электрических цепей, а также температуры различных не агрессивных
сред и частей электрооборудования.
Описание средства измерений
Измерениеэлектрическогосопротивлениявыполняетсяметодомамперметра-
вольтметра.
К исследуемому участку цепи подключаются токовые и потенциальные контакты из-
мерительного кабеля. Через токовые контакты протекает постоянный стабилизированный ток, с
помощью потенциальных контактов снимается падение напряжения на измеряемом сопротив-
лении.
Сила тока определяется с использованием измерительного шунта, расположенного
внутри прибора, подключаемого последовательно с измеряемым сопротивлением.
Значения силы тока и напряжения в цифровом виде поступают в микропроцессор, ко-
торый вычисляет значение измеряемого сопротивления.
В зависимости от режима работы прибора сила измерительного тока может задаваться
автоматически или вручную.
Температура измеряется с помощью платинового датчика сопротивления.
Прибор состоит из измерительного блока (рис. 1), комплекта кабелей с зажимами и
датчика температуры.
Программное обеспечение
Программное обеспечение прибора обеспечивает проверку работоспособности прибора
в режиме тестирования; автоматический выбор режима работы прибора; автоматическое опре-
деление силы измерительного тока; расчет относительных разностей электрического сопротив-
ления обмоток
трансформаторов; пересчет электрического сопротивления линейных трехфаз-
ных обмоток в электрическое сопротивление фазных обмоток; пересчет электрического сопро-
тивления обмотки, измеренного при любой температуре (в рабочем диапазоне), в электрическое
сопротивление при базовой температуре (температура, при которой сопротивление обмотки
измерялось на заводе-изготовителе); запись результатов измерений в память прибора и их вы-
вод на дисплей прибора или монитор персонального компьютера.
Идентификационные данные программного обеспечения:
Наименование
программного
обеспечения
Идентификаци-
онное наимено-
вание программ-
ного обеспечения
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
Цифровой иденти-
фикатор про-
граммного обеспе-
чения (контроль-
ная сумма испол-
няемого кода)
Алгоритм вычис-
ления цифрового
идентификатора
программного
обеспечения
СКБ 1250002-
01-34
МИКО-2.3_1.hex
нет
F802H
CRC32
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных измене-
ний — А в соответствии с МИ 3286-2010.
Лист № 2
Всего листов 7
Программное обеспечение не оказывает влияния на метрологические характеристики
прибора.

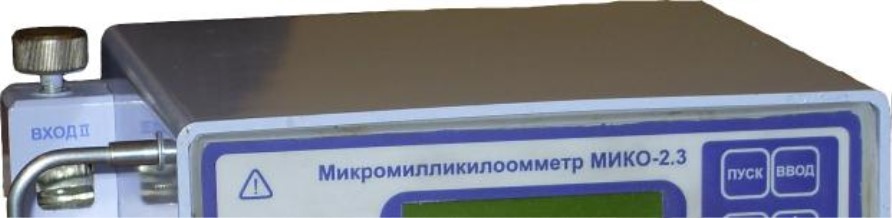

Рис. 1 Измерительный блок
Рис. 2. Схема панели
1. Место для нанесения оттисков клейм или размещения наклеек.
1
Лист № 3
Всего листов 7
от 1 до 10
5
±5/R
x
±0,2
2
30
20
от 0,1 до 10
6
от 0,1 до 90
от 90 до 900
от 900 до 20000
от 20000 до 10
6
Метрологические и технические характеристики
Метрологические характеристики:
Режим «Микроомметр»
Диапазон измерений электрического сопротивления, мкОм
Пределы допускаемой основной относительной погрешности
измере-
ний электрического сопротивления, %
в диапазоне измерения:
от 1 до 25 мкОм
от 25 до 100000 мкОм
Длительность одного измерения, с, не более
в подрежиме «ТТ-нет»
в подрежиме «ТТ-есть»
в подрежиме «ТТ-есть Тмакс»
Режим «Миллиомметр»
Диапазон измерений электрического сопротивления, мОм
в режиме «Автовыбор»:
поддиапазон 1 (измерительный ток 5 А)
поддиапазон 2 (измерительный ток 0,5 А)
поддиапазон 3 (измерительный ток 50 мА)
поддиапазон 4 (измерительный ток 0,5 мА)
в режиме «Ручной выбор»:
1
Рис. 3 Измерительный блок (вид снизу)
1 – место для нанесения пломб
Лист № 4
Всего листов 7
от 0,1 до 300
от 300 до 3000
от 3000 до 20000
от 20000 до 10
6
±0,2/R
x
±0,2
±10
900
от 0,1 до 300
±0,5
3,0
от минус 20 до +120
поддиапазон 1 (измерительный ток 5 А)
поддиапазон 2 (измерительный ток 0,5 А)
поддиапазон 3 (измерительный ток 50 мА)
поддиапазон 4 (измерительный ток 0,5 мА)
Пределы допускаемой основной относительной погрешности
измере-
ний электрического сопротивления, %
в диапазоне измерения:
от 0,1 до 1 мОм
от 1 мОм до 1000 Ом
Погрешность установки силы измерительного тока, %
Длительность одного измерения, с, не более
Режим «Килоомметр»
Диапазон измерений электрического сопротивления, кОм
Пределы допускаемой основной относительной погрешности
измере-
ний электрического сопротивления, %
Длительность одного измерения, с, не более
Режим «Термометр»
Диапазон измерений температуры, ºС
Пределы допускаемой
основной абсолютной
погрешности измерений
температуры, ºС
Цена деления младшего разряда, ºС
Время установления показаний, с, не более
±1,0
0,1
100
±0,5
Для всех режимов
Пределы допускаемой дополнительной относительной погрешности
измерений электрического сопротивления в рабочем диапазоне
влияющих величин, %
Пределы допускаемой дополнительной абсолютной погрешности из-
мерений температуры в рабочем диапазоне влияющих величин, ºС
±1
Технические характеристики:
от 100 до 300
от 100 до 242
3,1 В±10 %
от 12 до 14
60
5
от 10 до 900
от 100 до 400
50
±5
Диапазон электрического напряжения питания зарядного устройства
ЗУ-1А, В
постоянного тока
переменного тока частотой 50 Гц
Выходное электрическое напряжение зарядного устройства ЗУ-1А
Сила выходного тока зарядного устройства ЗУ-1А, А
Потребляемая мощность ЗУ-1А в режиме заряда аккумулятора, Вт, не
более
Время заряда аккумулятора, мин, не более
Диапазон силы измерительного тока при измерении электрического
сопротивления в режиме «Микроомметр», А
в подрежимах «ТТ-нет» и «ТТ-есть»
в подрежиме «ТТ-есть Тмакс»
Дискретность задания силы измерительного тока в режиме «Микроом-
метр» (начиная со 100 А), А
Пределы погрешности установки силы измерительного тока, %
Количество измерений с максимальной силой тока при полностью заря-
женномаккумуляторе в режиме «Микроомметр»
*
, не менее
в подрежиме «ТТ-нет»
в подрежиме «ТТ-есть»
20
6
Лист № 5
Всего листов 7
Время непрерывной работы при полностью заряженном аккумулято-
ре
*
, мин, не менее
в режиме «Миллиомметр»5
в режиме «Килоомметр»40
в режиме «Термометр»40
Масса измерительного блока, кг, не более2,7
Масса прибора в стандартной комплектации, кг, не более9,5
Климатические условия применения:
температура окружающего воздуха, °Сот минус 20 до +40
относительная влажность воздуха, % от 10 до 95 без конденсации влаги
атмосферное давление, кПа от 84 до 106
(мм рт.ст.)(от 630 до 795)
Средний срок службы прибора не менее – 10 лет.
Средняя наработка на отказ не менее – 10000 часов.
Срок службы аккумулятора не менее – 5 лет.
Количество циклов заряда аккумулятора не менее – 10
4
.
Безопасность прибора соответствует требованиям ГОСТ Р 52319-2005
(МЭК 61010-1:2001).
По защите от поражения электрическим током прибор отвечает требованиям, предъяв-
ляемым к оборудованию класса защиты II по ГОСТ Р МЭК 61140-2000.
По электромагнитной совместимости прибор отвечает требованиям, предъявляемым к
оборудованию класса А по ГОСТ Р 51522-99 (МЭК 61326-1-97).
Знак утверждения типа
Знак утверждения типа на панели наносится методом цифровой печати на пленке, при-
клеиваемой на панель прибора; в эксплуатационных документах – на титульном листе печат-
ным способом.
Комплектность средства измерений
Примечание
Кол-во, шт.
1
1
1
По заказу
По заказу
По заказу
По заказу
По заказу
По заказу
1
По заказу
По заказу
1
По заказу
Наименование
Измерительный блок МИКО-2.3 СКБ 025.01.00.000
Зарядное устройство ЗУ-1А СКБ023.20.00.000
Кабель измерительный микроомметра К162 СКБ 023.02.00.000-01
Кабель измерительный микроомметра К161 СКБ 023.02.00.000
Кабель измерительный микроомметра К163 СКБ 023.02.00.000-02
Кабель измерительный микроомметра К164 СКБ 023.02.00.000-03
Кабель измерительный микроомметра К165 СКБ 023.02.00.000-04
Кабель измерительный микроомметра К154 СКБ 023.05.00.000
Кабель измерительный микроомметра К155 СКБ 023.13.00.000
Кабель измерительный миллиомметра К233 СКБ 023.07.00.000-02
Кабель измерительный микроомметра К121 СКБ 023.09.00.000
Кабель измерительный миллиомметра К236 СКБ 023.07.00.000-04
Кабель измерительный килоомметра К322 СКБ 023.06.00.000-01
Кабель измерительный килоомметра К321 СКБ 023.06.00.000
Датчик термометра с кабелем К411 СКБ 023.08.00.000
1
*
При подключении прибора к сети электропитания количество измерений и время непрерывной
работы не ограниченно.
Лист № 6
Всего листов 7
Примечание
L=1,5 м
Кол-во, шт.
1
1
1
1
2
2
1
1
1
1
1
1
Наименование
Кабель интерфейса RS-232 СКБ 023.11.00.000
Удлинитель сетевой СКБ 023.16.00.000
Шунт 75ШСМ 75-0,5 R
ш
=1,0 мОм
Подставка под прибор СКБ 023.04.00.000
Контакт потенциальный пружинный ППК СКБ 023.21.00.000
Контакт потенциальный штыревой ПШК СКБ 023.22.00.000
МИКО-2.3 Руководство по эксплуатации. СКБ 125.00.00.000 РЭ
МИКО-2.3 Методика поверки. СКБ 125.00.00.000 МП
МИКО-2.3 Формуляр. СКБ 125.00.00.000 ФО
Зарядное устройство ЗУ-1А. Паспорт. СКБ 023.20.00.000 ПС
Переносная сумка СКБ 123.02.01.000
Сумка для комплекта кабелей и зарядного устройства
ЗУ-1АСКБ 123.02.02.000
CD-диск (учебный видеофильм по работе с прибором, программ-
ное обеспечение для ПК)
Поверка
осуществляется по документу «Измеритель электрического сопротивления «Микромилликило-
омметр МИКО-2.3». Методика поверки. СКБ 125.00.00.000 МП».
Перечень основных средств поверки
Наименование (тип)
Катушка сопротивления Р323
Катушка сопротивления Р310
Катушка сопротивления Р310
Катушка сопротивления Р321
Катушка сопротивления Р321
Катушка сопротивления Р321
Катушка сопротивления Р321
Катушка сопротивления Р331
Катушка сопротивления Р361
Магазин сопротивления Р4075
Калибратор температуры АМТЕК АТС-156В.
Термометр ЛТ-300
Вольтметр В7-36
Основные метрологические характеристики
0,0001 Ом, КТ 0,05
0,001Ом, КТ 0,01
0,01 Ом, КТ 0,01
0,1 Ом, КТ 0,01
1,0 Ом КТ 0,01
10 Ом, КТ 0,01
100 Ом, КТ 0,01
1000 Ом, КТ 0,01
10000 Ом, КТ 0,02
от 0 до 1 МОм, КТ 0,02
Диапазон температуры от минус 40 до 155º С,
пределы допускаемой абсолютной погрешности
±0,1 ºС
Диапазон измерений температуры от минус 50
до плюс 300 ºС, пределы допускаемой абсолют-
ной погрешности измерений ±0,05 ºС
Диапазон измерений от 0 до 1 В, пределы допус-
каемой основной относительной погрешности
измерения напряжения переменного тока ±4 %
Сведения о методиках (методах) измерений
Измерения при контроле электрооборудования выполнять по методике, изложенной в
руководстве по эксплуатации СКБ 125.00.00.000РЭ».
Нормативные и технические документы, устанавливающие требования к измерителям
электрического сопротивления МИКО-2.3
ГОСТ 52931-08 Приборы
контроля
и
регулирования технологических процессов. Об-
щие технические условия.
Лист № 7
Всего листов 7
ГОСТ Р 50648-94 Совместимость технических средств электромагнитная. Устойчивость
к магнитному полю промышленной частоты. Технические требования и методы испытаний
ГОСТ Р 51317.3.2-2006. Совместимость технических средств электромагнитная. Эмис-
сия гармонических составляющих тока техническими средствами с потребляемым током не бо-
лее 16 А (в одной фазе). Нормы и методы испытаний
ГОСТ Р 51317.3.3-2008 Совместимость технических средств электромагнитная. Огра-
ничение изменений напряжения, колебаний напряжения и фликера в низковольтных системах
электроснабжения общего назначения. Технические средства с потребляемым током не более 16
А (в одной фазе), подключаемые к электрической сети при несоблюдении определенных ус-
ловий подключения. Нормы и методы испытаний
ГОСТ Р 51350-99 Безопасность электрических контрольно-измерительных приборов и
лабораторного оборудования. Часть 1. Общие требования
ГОСТ Р 51522-99. Совместимость технических средств электромагнитная. Электриче-
ское оборудование для измерения, управления и лабораторного применения. Требования и ме-
тоды испытаний
ГОСТ Р 52319-2005. Безопасность электрического оборудования для измерения, управ-
ления и лабораторного применения
ГОСТ Р МЭК 60536-2-2001 Классификация электротехнического и электронного обо-
рудования по способу защиты от поражения электрическим током.
ТУ 4221-125-41770454-2011 Измеритель электрического
сопротивления Микромилли-
килоомметр МИКО-2.3. Технические условия.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
Вне сферы государственного регулирования обеспечения единства измерений.
Изготовитель
Общество с ограниченной ответственностью «СКБ электротехнического приборо-
строения» (ООО «СКБ ЭП»).
Юридический адрес: Россия, 664033, г. Иркутск, ул. Лермонтова 130, 235
Почтовый адрес: Россия, 664033, г. Иркутск, ул. Лермонтова 130, а/я 407
Тел./факс (3952) 42-89-21, 42-84-49
e-mail:
Испытательный центр:
ГЦИ СИ ФГУП "ВНИИФТРИ регистрационный номер 30002-08
Адрес: Россия, 664056, Иркутск, ул. Бородина, 57.
Тел/факс: (3952) 46-83-03 Факс: (3952) 46-38-48
Е-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п."____"___________2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 43689-10 | Измерители крутящего момента силы цифровые | ACTA400TT | Фирма "Atlas Copco", Швеция | 1 год | Перейти |
| 44372-10 | Термопреобразователи сопротивления (Термометры сопротивления) платиновые | MW-GOI, MW-FOI, W-FYK, MW-MOK(O) | Фирма "Emerson Process Management GmbH & Co. OHG", Германия | 2 года | Перейти |
| 25929-03 | Измерители скорости радиолокационные узколучевые с автоматической фотосъемкой | TRAFFIPAX Speedophot | Фирма "Robot Visual Systems GmbH", Германия | 1 год | Перейти |
| 11656-88 | Измерители тепловой энергии | K-L05 OF | Фирма "ATM", Югославия | 2 года (ГОСТ 8.002-71) | Перейти |
| 15195-01 | Комплекты термопреобразователей сопротивления для измерения разности температур | КТСПР 9514, КТСМР 9514 | АО "НПП "Эталон", г.Омск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
