Рефлектометр оптический 8000 мод. 87201-10, ГРСИ 51876-12
Номер госреестра:
51876-12
Наименование СИ:
Рефлектометр оптический
Обозначение типа:
8000 мод. 87201-10
Производитель:
Фирма "Photon Kinetics, Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 80000540
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48855
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Рефлектометр оптический 8000 модели 87201-10
Назначение средства измерений
Рефлектометр оптический 8000 модели 87201-10 (далее – рефлектометр) предназначен
для измерений ослабления методом обратного рассеяния в одномодовых оптических кабелях,
длины (расстояния) до мест неоднородностей и оценки неоднородностей оптического кабеля.
Описание средства измерений
Принцип действия рефлектометра основан на зондировании волоконно-оптической ли-
нии последовательностью коротких оптических импульсов и измерении сигналов: отраженных
от неоднородностей и сигнала обратного рассеяния, т.е. сигналов френелевского отражения и
релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется
рефлектограмма зондируемого световода, показывающая распределение ослабления по его
длине и индицирующая наличие стыков и обрывов.
Рефлектометр позволяет проводить измерения ослабления и длины до мест неоднород-
ностей, определение потерь в сростках для одномодового оптического волокна методом обрат-
ного рассеяния.
Конструктивно рефлектометр представляет собой прибор настольно-переносного типа,
выполненный в прямоугольном корпусе. Рефлектометр состоит из базового блока и съемного
оптического модуля, крепящегося к передней стенке базового блока
при помощи винтов. На
передней панели оптического модуля располагается оптический разъем типа FC.
Управление работой рефлектометра, отображение и хранение информации по изме-
ряемым параметрам осуществляется с помощью ПЭВМ, совместимой с IBM PC, связь с кото-
рой осуществляется через соединительный кабель, входящий в комплект поставки.
Для ограничения доступа внутрь оптического модуля производится его пломбирование
путем нанесения наклейки с пломбирующим эффектом.
Программное обеспечение прибора имеет опцию “Visual Splice”, позволяющую опера-
тору
визуально наблюдать за качеством соединения оптического волокна с рефлектометром.
Зеленый цвет
индикатора
на передней панели оптического модуля сигнализирует
о хорошем
соединении между волокном и рефлектометром.

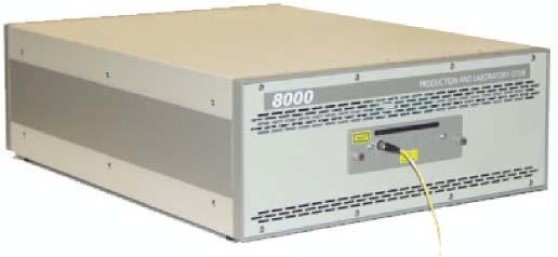

Рисунок 1 – Общий вид рефлектометра оптического 8000 модели 87201-10
Лист № 2
Всего листов 5
Рисунок 2 – Места нанесения маркировки и пломбирования рефлектометра оптическо-
го 8000 модели 87201-10 (передняя панель)
Программное обеспечение
Программное обеспечение (далее по тексту – ПО), входящее в состав рефлектометра,
служит для выполнения измерений оптических характеристик одномодового оптического во-
локна, сохранения и отображения на мониторе информации в удобном для оператора виде.
Результаты измерений могут быть сохранены во встроенной памяти (128 Мбайт). Мет-
рологически значимая часть ПО системы представляет программный продукт «8000 Front
Panel». Идентификационные данные (признаки) метрологически значимой части программного
обеспечения указаны в таблице 1.
Таблица 1
Наименование
программного
обеспечения
Идентифика-
ционное на-
именование
программного
обеспечения
Номер версии
(
идентификаци-
онный номер)
программного
обеспечения
Цифровой идентифи-
катор программного
обеспечения
(контрольная сумма
исполняемого кода)
8000 Front
Panel
GN8000Front
Panel2
v.4.6.0
16535917804825A314
B8E9CE4F3CFC0A
Алгоритм вы-
числения циф-
рового иденти-
фикатора про-
граммного
обеспечения
MD5
Метрологически значимая часть ПО располагается в аппаратной части базового блока
рефлектометра. Имеется защита измеренных данных от удаления или изменения путем выдачи
предупреждающего сообщения о возможности удаления данного файла, содержащего результа-
ты измерений. Внесение изменений в файл, содержащий результаты измерений функционально
невозможно. Запись ПО осуществляется в процессе производства. Доступ к аппаратной части
базового блока исключен конструктивно. В целях предотвращения несанкционированного дос-
тупа в области установки оптического модуля устанавливается наклейка с предупреждающей
Место нанесения
знака утверждения
типа
оптический модуль
наклейка с пломбирую-
щим эффектом
Место нанесения маркировки
Лист № 3
Всего листов 5
надписью. Замена версии ПО с целью расширения сервисных возможностей прибора может
производиться только в аккредитованных Сервис-центрах фирмы - изготовителя.
Защита программного обеспечения от непреднамеренных и преднамеренных измене-
ний соответствует уровню «А» согласно МИ 3286-2010.
Метрологические и технические характеристики
Наименование характеристики
36,5 (для 1310 нм)
35,5 (для 1550 нм)
220±22
50±0,5
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2
Значение
характеристики
1310 ±10 / 1550 ± 10
Рабочие длины волн, нм
Динамический диапазон измерений ослабления*,
дБ, не менее
(при усреднении 3 мин, по уровню 98% от макси-
мума шумов, при длительности импульса 1 мкс)
Пределы допускаемой абсолютной погрешности
измерения ослабления, дБ
Диапазоны измеряемых длин, км
ΔА= ± 0,025∙А,
где А – измеряемое ослабление, дБ
0 - 4; 0 - 8; 0 - 16;
0 - 32; 0 - 64; 0 - 128; 0 - 256
D
L =
±
(2,5 + 1 · 10
-4
· L),
L – измеряемая длина, м
Пределы допускаемой абсолютной погрешности
при измерении длины, м
Мертвая зона, м, не более
-при измерении ослабления
-при измерении положения неоднородности
Длительность зондирующих импульсов, нс
100
45
10, 20, 50, 100, 200, 500, 1000, 2000,
5000,10000
Электропитание осуществляется от сети переменно-
го тока
напряжением, В
частотой, Гц
Габаритные размеры (Д×Ш×В), мм, не более
594
´
447
´
170
17
Масса прибора, кг, не более
Условия эксплуатации:
Температура эксплуатации,
°
С
Относительная влажность воздуха,%, не более
5 - 45
80
* - Динамический диапазон: разность (в дБ) между уровнем сигнала, рассеянного от ближне-
го к прибору конца измеряемого оптического кабеля, и уровнем шумов, равным 98% от мак-
симума шумов в последней четверти диапазона длин.
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом и на пе-
реднюю панель корпуса рефлектометра методом наклеивания.
Комплектность средства измерений
Таблица 3
Наименование
Рефлектометр оптический 8000 модели 87201-10
Шнур питания
Руководство по эксплуатации
Количество, шт.
1
1
1
Лист № 4
Всего листов 5
Поверка
осуществляется по документу Р 50.2.071-2009 «Государственная система обеспечения единства
измерений. Рефлектометры оптические. Методика поверки».
Основные средства поверки:
1 Рабочий эталон единиц длины и ослабления в световоде.
Основные метрологические характеристики:
Рабочие длины волн оптического излучения: 1310
±
30 нм, 1550
±
30 нм. Диапазон вос-
произведения длины от 0,06 до 500 км. Пределы допускаемой основной абсолютной погрешно-
сти при воспроизведении длины:
D
=
±
(0,15+1·10
-6
·L), где L – воспроизводимая длина.
Диапазон измерений вносимого ослабления от 0 до 20 дБ.
Пределы допускаемой основной абсолютной погрешности при измерении вносимого
ослабления:
D£
0,015·A, где А – измеряемое вносимое ослабление.
Длительность зондирующих импульсов (в единицах длины):
– при проверке шкалы длин 6, 30, 100, 300, 1 000, 3 000 м;
– при проверке шкалы ослаблений 200, 600, 1 000, 2 000, 5 000 м.
2 Рабочий эталон единицы средней мощности оптического излучения в волоконно-
оптических системах передачи РЭСМ-ВС.
Основные метрологические характеристики:
Рабочий диапазон длин волн спектральной установки от 600 до 1700 нм;
Пределы допускаемой основной абсолютной погрешности градуировки монохроматора
по шкале длин волн: ±1 нм.
3 Осциллограф цифровой запоминающий WaveJet 352.
Основные метрологические характеристики:
Диапазон измерений от 0 до 500 МГц.
Погрешность измерений: ±1,5 %.
Сведения о методиках (методах) измерений
«Рефлектометр оптический 8000 модели 87201-10. Руководство по эксплуатации»,
раздел 9 «Проведение измерений».
Нормативные документы, устанавливающие требования к рефлектометру оптическому
8000 модели 87201-10
ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Госу-
дарственная поверочная схема для средств измерений длины и времени распространения сигна-ла
в световоде, средней мощности, ослабления и длины волны для волоконно-оптических сис-тем
связи и передачи информации».
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
Оказание услуг почтовой связи и учет объема оказанных услуг электросвязи операто-
рами связи (измерения, выполняемые при проведении
работ по оценке соответствия средств
связи установленным обязательным требованиям), согласно приказа Министерства связи и мас-
совых коммуникаций Российской Федерации от 25 декабря 2009 г. №184.
Изготовитель
«Photon Kinetics, Inc.», США
Адрес: 9305 SW Gemini Drive, Beaverton, Oregon 97008 USA.
Тел/факс: + 1503 644 1960 /+ 1 503 526 4700.
Лист № 5
Всего листов 5
Заявитель
ЗАО «Трансвок»
Адрес: 249028, Калужская обл., Боровский р-н, г. Ермолино, ул. Молодежная, д.1.
Тел/факс (48438) 6-85-19, (495) 363-46-19
E-mail:
,
,
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного
унитарногопредприятия«Всероссийскийнаучно-исследовательскийинститутоптико-
физических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации государствен-
ного центра испытаний (испытательной, измерительной лаборатории) средств измерений №
30003-08 от 30.12.2008 г.
Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»_____________2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 20217-00 | Рефлектометр оптический с оптическим блоком | MW9060A (рефлектор) MW0947B (блок) | Фирма "Anritsu Corporation", Япония | 1 год | Перейти |
| 61875-15 | Анализатор волоконно-оптический распределения температуры и механических напряжений | DITEST-14 | Компания "Omnisens SA", Швейцария | 1 год | Перейти |
| 18562-99 | Мини-рефлектометр оптический с оптическим блоком AQ7225A | AQ7220 | Фирма "ANDO Electric Co. Ltd.", Япония | 1 год | Перейти |
| 51170-12 | Микроскоп оптический ультрафиолетового диапазона | INM 300 DUV | Фирма "Vistec Semiconductor Systems GmbH", Германия | 1 год | Перейти |
| 20218-00 | Аттенюатор оптический перестраиваемый | FVA-60B-B89 | Фирма "EXFO Electro-Optical Engineering Inc.", Канада | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
