Генераторы сигналов специальной формы двухканальные ПрофКиП Г6-27М, ПрофКиП Г6-33М, ПрофКиП Г6-34М, ПрофКиП Г6-36М, ПрофКиП Г6-37М, ГРСИ 51773-12
Номер госреестра:
51773-12
Наименование СИ:
Генераторы сигналов специальной формы двухканальные
Обозначение типа:
ПрофКиП Г6-27М, ПрофКиП Г6-33М, ПрофКиП Г6-34М, ПрофКиП Г6-36М, ПрофКиП Г6-37М
Производитель:
ЗАО "ПрофКИП", г.Мытищи
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.10.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48765
об утверждении типа средств измерений
лист № 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы сигналов специальной формы двухканальные ПрофКиП Г6-27М,
ПрофКиП Г6-33М, ПрофКиП Г6-34М, ПрофКиП Г6-36М, ПрофКиП Г6-37М
Назначение средства измерений
Генераторы сигналов специальной формы двухканальные ПрофКиП Г6-27М, Г6-33М,
Г6-34М, Г6-36М, Г6-37М (далее по тексту – генераторы) предназначены для генерации сигна-
лов стандартных форм: синусоидального, прямоугольного, треугольного, импульсного, шумо-
вого, постоянного тока, а также до 48 типов сигналов произвольной формы.
Описание средства измерений
Генераторы представляют собой лабораторные многофункциональные измерительные
приборы, принцип действия которых основан на технологии прямого цифрового синтеза, кото-
рый позволяет получать стабильные, высокоточные сигналы с низким коэффициентом нели-
нейных искажений практически любой формы. На передней панели генератора находится
цветной жидкокристаллический дисплей, состоящий из двух частей: в верхнем окне отобража-
ется форма генерируемого сигнала, в нижнем окне – его параметры. Справа от дисплея нахо-
дится вертикальный ряд кнопок меню, с помощью которых пользователь может ввести меню
различных генерируемых функций, и ряд кнопок, используемых при генерации стандартных
форм сигналов. В нижней части панели расположены выходные разъемы двух каналов и кноп-
ки, используемые при выборе функций модуляции. Для ввода цифровых параметров на пане-ли
имеется три группы органов управления: кнопки направлений (со стрелками), вращающий-ся
регулятор параметров и цифровая клавиатура.

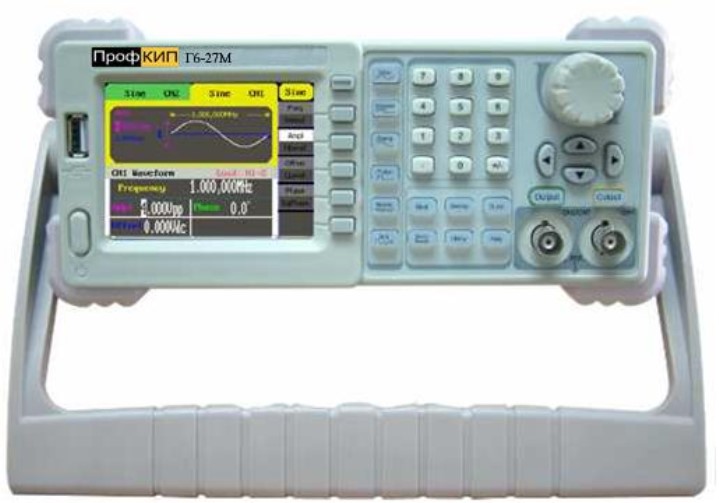

Рисунок 1 – Общий вид генератора
На задней панели генератора имеется разъем для подключения шнура питания, ин-
терфейс для подключения USB-устройства и входные разъемы для подачи тактового сигнала
10 МГц, сигнала внешней модуляции и сигнала запуска.
Вид задней панели генератора с местом пломбирования (один из винтов задней пане-
ли) приведен на рисунке 2.
лист № 2
всего листов 6

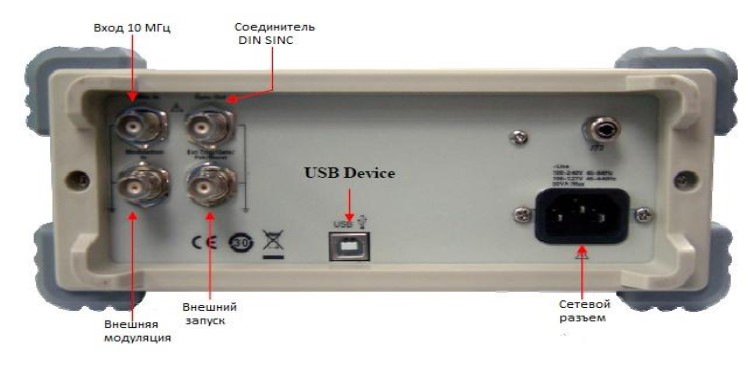

Рисунок 2 – Вид задней панели вольтметра
Метрологические и технические характеристики
Т а б л и ц а 1
МодификацияГ6-27МГ6-33МГ6-34МГ6-36МГ6-37М
Максимальная 5 МГц25 МГц10 МГц50 МГц20 МГц
частота
Число каналов2
Частота дискре- 125 MГц
тизации
Число точек сиг-16000
нала произволь-
ной формы
Вертикальное14 бит
разрешение
Форма сигналаСинус, прямоугольник, треугольник, импульс, белый шум, 48 типов произвольной
формы
Синус1 мкГц-5 МГц1мкГц-25 МГц 1 мкГц-10 МГц1мкГц-50 МГц1мкГц-20 МГц
Прямоугольный1 мкГц-5 МГц1мкГц-25 МГц1мкГц-10 МГц 1мкГц-50 МГц 1мкГц-20 МГц
Импульс500 мкГц- 500 мкГц-500 мкГц-500 мкГц- 500 мкГц-
5 МГц10 МГц10МГц10МГц10МГц
Пила/треугольник1мкГц-300кГц 1мкГц-300кГц 1мкГц-300кГц 1мкГц-300кГц 1мкГц-300кГц
Белый шум 5 МГц (-3дБ) 10 МГц (-3дБ) 20 МГц (-3дБ) 25 МГц (-3дБ) 50 МГц (-3дБ)
Произвольная1 мкГц-5 МГц 1 мкГц-5 МГц 1 мкГц-5 МГц 1 мкГц-5 МГц 1 мкГц-5 МГц
форма
Погрешность ус-±5·10
-5
(в пределах 90 дней), ±1·10
-4
(в пределах 1 года) при температуре (23±5) °С
тановки частоты
Температурныйменее 5·10
-6
/°С
коэффициент по-
грешности
МодуляцияAM, FM, PM, FSK, ASK, Sweep, пакет
Диапазон ампли-2 мВ
размах
– 10 В
размах
(импеданс 50 Ом), 4 мВ
размах
– 20 В
размах
(высокий импеданс)
туд
Параметры пита-Потребляемая мощность менее 30 В·А
ния
Габаритные раз-(ширина
х
высота
х
длина) мм = 229 х 105 х 281
меры
Масса2,8 кг
лист № 3
всего листов 6
Характеристики стандартных форм сигналов
Т а б л и ц а 2 - Спектральная чистота синусоидального сигнала
Уровень гармоник в выходном сигнале по двум каналам по отноше-
нию к уровню несущей для диапазонов:
Уровень несущей (размах)
≤1 В >1 В
-55 dBc-45 dBc
-55 dBc-40 dBc
-50 dBc-35 dBc
0,2 %
0 – 1 МГц
1 МГц – 5 МГц
5 МГц – 25 МГц
Суммарные гармонические искажения на частотах до 20 кГц
Уровни негармонических составляющих в выходном сигнале по от-
ношению к уровню несущей для диапазонов:
0 – 1 МГц
1 МГц – 10 МГц
Фазовый шум при отстройке 10 кГц на частоте синусоидального сиг-
нала 20 МГц
<-70 dBc
<-70 dBc
-108 dBc/Гц
формы
12
5
Т а б л и ц а 3 - Характеристики непрерывного сигнала прямоугольной
Длительность фронта и среза для уровня сигнала 1 В и частоты
1 кГц для всех модификаций, нс, менее
Превышение стационарного уровня сигнала, %, менее
Скважность для диапазонов частот, %:
1 мкГц – 10 МГц
10 МГц (исключая) – 20 МГц
20 МГц (исключая) – 25 МГц
20 – 80
40 – 60
50
Т а б л и ц а 4 - Характеристики сигнала треугольной формы
Нелинейность для сигнала 1 В, 1 кГц при 100 %-ной симметрии
Асимметричность
менее 1 %
от 0 % до 100 %
от 20 нс до 1800 с
12 нс
Т а б л и ц а 5 - Характеристики импульсного сигнала
Длительность импульса
Длительность фронта и среза для уровня сигнала 1 В и частоты
1 кГц для всех модификаций, менее
Скважность для диапазонов частот:
500 мкГц – 5 МГц
5 МГц – 10 МГц
Превышение стационарного уровня сигнала, менее
10 % - 90 %
20 % - 80 %
5 %
Т а б л и ц а 6 - Характеристики сигнала произвольной формы
Длина формы сигнала
Вертикальное разрешение
Частота дискретизации
Минимальная длительность фронта и среза
16000 точек
14 бит
125 Мцикл/с
20 нс
от 2 мВ до 5 В
от 4 мВ до 10 В
Канал 1Канал 2
от 2 мВ до 10 В от 2 мВ до 3 В
от 4 мВ до 20 В
от 4 мВ до 6 В
Т а б л и ц а 7 - Характеристики выходного сигнала
Выход
Амплитуда (размах) при импедансе 50 Ом и частотном
диапазоне менее 10 МГц
Амплитуда при импедансе 50 Ом и частотном диапазоне
более 10 МГц
Амплитуда при большом импедансе и частотном диапазоне
менее 10 МГц
Амплитуда при большом импедансе и частотном диапазоне
более 10 МГц
Пределы допускаемой абсолютной погрешности установки
амплитуды для синусоидального сигнала 100 кГц
±
(0,01
´
А + 1 мВ), где А - установленное
значение амплитуды, мВ
лист № 4
всего листов 6
0,1 дБ
0,15 дБ
0,3 дБ
Канал 1Канал 2
Выход
Неравномерность АЧХ сигнала синусоидальной формы от-
носительно 100 кГц (размах 5 В) в диапазоне частот:
менее 100 кГц
от 100 кГц до 5 МГц
более 5 МГц
Диапазон смещения постоянной составляющей (при на-
грузке 50 Ом)
Большой импеданс
Пределы допускаемой абсолютной погрешности установки
смещения для синусоидального сигнала 100 кГц
5 В1,5 В
10 В 3 В
±
(0,01
´
С + 5 мВ) при С<1 В
±
(0,05
´
С + 5 мВ) при С≥1 В
где С – величина смещения, мВ
Характеристики сигналов модуляции
Т а б л и ц а 8 - Амплитудная модуляция (канал 1/канал 2)
Сигнал несущейСинус, прямоугольный, треугольный, произвольный
Источник модуляцииВнутренний/внешний
Форма сигнала модуляцииСинус, прямоугольный, треугольный, произвольный, шум
в диапазоне 2мГц – 20 кГц
Глубина модуляции0 % - 120 %
Т а б л и ц а 9 - Частотная (FM) модуляция (канал 1/канал 2)
Сигнал несущейСинус, прямоугольный, треугольный, произвольный
Источник модуляцииВнутренний/внешний
Форма сигнала модуляцииСинус, прямоугольный, треугольный, произвольный, шум
в диапазоне 2 мГц – 20 кГц
Девиация частотыГ6-27М – 0 – 2,5 МГц
Г6-33М – 0 – 5 МГц
Г6-34М – 0 – 10 МГц
Г6-36М – 0 – 12,5 МГц
Г6-37М – 0 – 25 МГц
Т а б л и ц а 1 0 - Фазовая (РM) модуляция (канал 1/канал 2)
Сигнал несущейСинус, прямоугольный, треугольный, произвольный
Источник модуляцииВнутренний/внешний
Форма сигнала модуляцииСинус, прямоугольный, треугольный, произвольный, шум
в диапазоне 2 мГц – 20 кГц
Девиация фазы
0 – 360
°
Т а б л и ц а 1 1 - FSK модуляция (канал 1/канал 2)
Сигнал несущейСинус, прямоугольный, треугольный, произвольный
Источник модуляцииВнутренний/внешний
Форма сигнала модуляцииПрямоугольная форма сигнала со скважностью 50 %
в диапазоне 2 мГц – 50 кГц
Т а б л и ц а 1 2 - АSK модуляция (канал 1/канал 2)
Сигнал несущейСинус, прямоугольный, треугольный, произвольный
Источник модуляцииВнутренний/внешний
Форма сигнала модуляцииПрямоугольная форма сигнала со скважностью 50 %
в диапазоне 2 мГц – 50 кГц
Т а б л и ц а 1 3 - Sweep модуляция (канал 1/канал 2)
Сигнал несущейСинус, прямоугольный, треугольный, произвольный
Тип модуляциилинейная/логарифмическая
Время свипированияот 1 мкс до500 с
Источник запускаРучной, внешний, внутренний
лист № 5
всего листов 6
Т а б л и ц а 1 4 - Пакетная (burst) модуляция (канал 1/канал 2)
Сигнал несущейСинус, прямоугольный, треугольный, произвольный
Тип модуляцииСчетная (от 1 до 50000 периодов), бесконечная, управляемая
Начальная/конечная фаза
0
°
– 360
°
Внутренний периодот 1 мкс до 500 с
Регулируемый запускВнешний запуск
Источник запуска Ручной, внешний, внутренний
Т а б л и ц а 1 5 - Соединители задней панели
Внешняя модуляция
Уровень сигнала (размах)
±
6 В, глубина модуляции 100 %, входной импе-
данс 5 кОм
Внешний запуск ТТЛ совместимый, длительность импульса более 100 нс, входной импе-
данс 10 кОм
Вход сигнала частотой 10 МГц
Выходной разъем DINТТЛ совместимый, длительность импульса более 50 нс, выходной импе-
Sync Outданс 50 Ом, максимальная частота 2 МГц
Т а б л и ц а 1 6 - Характеристики встроенного частотомера
Измеряемые величины Частота, период, длительность положительно-
го/отрицательного импульса, скважность
100 мГц – 200 МГц
200 мВ – 5 В в диапазоне частот 1 Гц – 200 МГц
100 мВ – 10 В в диапазоне частот 1 Гц – 10 МГц
1 МОм
Частотный диапазон
Уровень входного напряжения и чувстви-
тельности (размах)
Входные параметры при измерении длитель-
ности импульса и скважности
Входной импеданс
Способ запуска
Диапазон уровня запуска
±
3 В
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации ти-
пографским способом или специальным штампом и на переднюю панель прибора методом на-
клейки.
Комплектность средства измерений
Комплект поставки прибора соответствует таблице 17.
Т а б л и ц а 1 7
Наименование
Генератор сигналов специальной формы Г6-27М/33М/34М/36М/37М
Шнур питания
Измерительный кабель ВЧ
Интерфейсный кабель USB
Руководство по эксплуатации 6686-020-66145830-2012РЭ
Методика поверки 6686-020-66145830-2012МП
Коробка упаковочная
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
1 шт.
Поверка
осуществляется в соответствии с документом «Генераторы сигналов специальной формы
ПрофКиП Г6-27М, Г6-33М, Г6-34М, Г6-36М, Г6-37М. Методика поверки» 6686-020-66145830-
2012МП, утвержденным ГЦИ СИ ФБУ «ЦСМ Московской области» 20 июля 2012 г.
Основное поверочное оборудование:
- частотомер Ч3-63/1, диапазон частот от 0,1 Гц до 1500 МГц, погрешность ±5·10
-7
;
- мультиметр цифровой универсальный FLUKE 8508A, диапазон от 0 до 1050 В, по-
грешность ±6,5·10
-5
;
лист № 6
всего листов 6
- анализатор спектра Agilent E4447A, погрешность измерения уровня ±0,17 дБ;
- осциллограф цифровой запоминающий WaveRunner 204Xi, полоса пропускания
2 ГГц, время нарастания переходной характеристики 0,2 нс;
- измеритель нелинейных искажений СК6-13, частотный диапазон от 10 Гц до 120 кГц,
диапазон измеряемых коэффициентов гармоник 0,003-100 %.
Сведения о методиках (методах) измерений
Генераторы сигналов специальной формы двухканальные ПрофКиП Г6-27М, Г6-33М,
Г6-34М, Г6-36М, Г6-37М. Руководство по эксплуатации 6686-020-66145830-2012 РЭ.
Нормативные и технические документы, устанавливающие требования к генераторам
сигналов специальной формы двухканальным ПрофКиП Г6-27М, ПрофКиП Г6-33М,
ПрофКиП Г6-34М, ПрофКиП Г6-36М, ПрофКиП Г6-37М
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие тех-
нические условия.
ТУ 6686-020-66145830-2012 Генераторы сигналов специальной формы двухканальные
ПрофКиП Г6-27М, ПрофКиП Г6-33М, ПрофКиП Г6-34М, ПрофКиП Г6-36М, ПрофКиП Г6-
37М. Технические условия.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федера-
ции обязательным требованиям.
Изготовитель
Закрытое акционерное общество «ПрофКИП» (ЗАО «ПрофКИП»)
Юридический адрес:
141006, Московская обл., г. Мытищи, ул. Белобородова,
дом 2, офис 5
тел./факс (495) 710-97-05,
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учре-
ждение «Государственный региональный центр стандартизации, метрологии и испытаний в
Московской области» (ГЦИ СИ ФБУ «ЦСМ Московской области»)
Регистрационный номер 30083-08 от 23 декабря 2008 г.
Юридический и почтовый адрес:
пгт Менделеево, Солнечногорский р-н, Московская обл., 141570
тел. (495) 994-22-10 факс (495) 994-22-11
E-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»____________ 2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 11669-88 | Преобразователи оптических сигналов | ОИ9-6, ОИ9-6/1, ОИ9-6/2 | ОАО "Мытищинский электротехнический завод", г.Мытищи | 2 года | Перейти |
| 53941-13 | Генераторы сигналов | Agilent E8257D, Agilent E8267D | Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Keysight Technologies Inc.", США | 1 год | Перейти |
| 53221-13 | Генераторы сигналов высокочастотные | Giga-tronics серии 2500В (мод. 2502В, 2508В, 2520В, 2526В, 2540В, 2550В) | Фирма "Giga-tronics Incorporated", США | 1 год | Перейти |
| 2168-66 | Генераторы | Г6-2А | Нет данных | Нет данных | Перейти |
| 9275-83 | Осциллографы двухканальные | С1-116 | Нет данных | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
