Ваттметры оптические с сенсорами LabMax-TOP (ваттметры) LM-2 VIS и LM-10 HTD (сенсоры), ГРСИ 51749-12
Номер госреестра:
51749-12
Наименование СИ:
Ваттметры оптические с сенсорами
Обозначение типа:
LabMax-TOP (ваттметры) LM-2 VIS и LM-10 HTD (сенсоры)
Производитель:
Фирма "Coherent Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.11.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48750
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Ваттметры оптические LabMax-TOP с сенсорами LM-2 VIS и LM-10 HTD
Назначение средства измерений
Ваттметры оптические LabMax-TOP с сенсорами LM-2 VIS и LM-10 HTD предназна-
чены для измерений средней мощности непрерывного и импульсно-модулированного trial-
ного излучения.
Описание средства измерений
Принцип работы ваттметров оптических LabMax-TOP (далее по тексту – ваттметры)
основан на преобразовании оптического излучения сенсором LM-2 VIS (на основе кремниево-
го фотодиода) или сенсором LM-10 HTD (на основе калориметрического приемника) в элек-
трический сигнал. Электрический сигнал усиливается и преобразуется в цифровую форму
блоком регистрации LabMax-TOP.
Ваттметр состоит из блока регистрации LabMax-TOP и двух сменных сенсоров LM-2
VIS и LM-10 HTD. Блок регистрации выполнен в пластмассовом корпусе, на передней панели
которого расположены цифровой индикатор и клавиши выбора режима измерений и длины
волны.
123

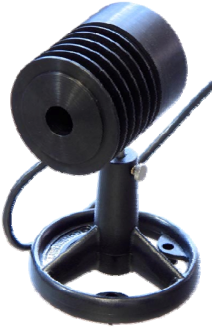

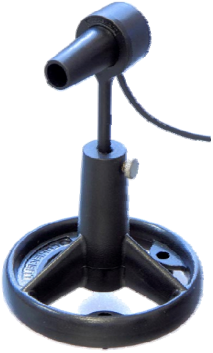

Рисунок 1 - Общий вид ваттметра оптического LabMax-TOP
1 - блок регистрации; 2 – сенсор LM-10 HTD; 3 - сенсор LM-2 VIS.
Лист № 2
всего листов 4
1
2

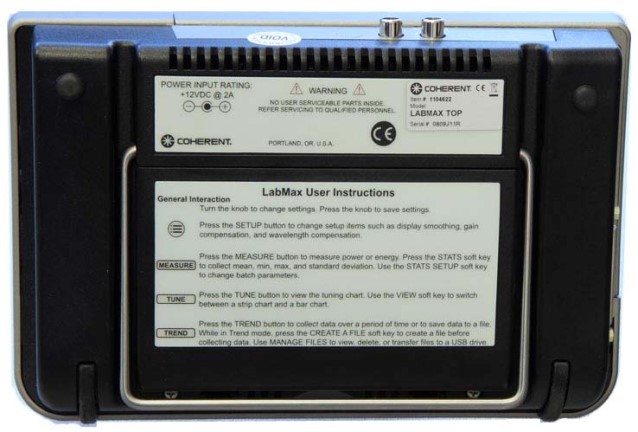

Рисунок 2 – Схема маркировки блока регистрации ваттметра (вид снизу)
1 - место нанесения наклейки с пломбирующим эффектом; 2 – место нанесения маркировки.
Программное обеспечение
Ваттметры функционируют под управлением микроконтроллера, используется встро-
енное программное обеспечение (ПО), выполняющее функции отображения на экране прибо-
ра информации в удобном для оператора виде, а также задания условий измерения.
От несанкционированного доступа к элементам схемы корпус блока регистрации
ваттметра защищается наклейкой, наносящейся на стыке верхней и нижней частей корпуса в
верхней его части.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наименование про- Идентификацион- Номер версии Цифровой иденти- Алгоритм вы-
граммного обеспече- ное наименование (идентифика- фикатор программ- числения циф-
нияпрограммногоционный но-ного обеспечениярового иденти-
обеспечения мер) про- (контрольная сум- фикатора про-
граммного ма исполняемого граммного
обеспечения кода) обеспечения
Программа микрокон-CoherentLab-
троллера LabMax-TOP Max35
3.52F7F984FCRC32
Метрологически значимая часть ПО размещается в энергонезависимой части памяти
микроконтроллера, запись которой осуществляется в процессе производства. Доступ к микро-
контроллеру исключён конструкцией аппаратной части измерителя. Модификация ПО воз-
можна только на фирме-производителе.
Защита программного обеспечения от непреднамеренных и преднамеренных измене-
ний соответствует уровню «A» по МИ 3286-2010.
Метрологические и технические характеристики
Метрологические и технические характеристики ваттметров приведены в таблице 2.
Таблица 2
Наименование характеристики
Значение характеристики для сенсора
LM-2 VISLM-10 HTD
Диапазон измерений оптической мощности, Вт10
-7
- 5
10
-2
10
-1
- 10
Диапазон длин волн исследуемого излучения, мкм 0,45 - 1,06 0,25 - 10,6
Лист № 3
всего листов 4
Наименование характеристики
Значение характеристики для сенсора
LM-2 VISLM-10 HTD
10
5
Предел допускаемой относительной погрешности из-
мерений средней мощности оптического излучения, %
Габаритные размеры, мм, не более (Д×Ш×В):
- блока регистрации
- сенсора оптического LM-2 VIS
- сенсора оптического LM-10 HTD
Масса комплекта ваттметра, кг, не более
155
230
55
29
29
19
63
63
81
1,5
Электропитание ваттметра осуществляется от литий-ионного аккумулятора напряже-
нием 7,4 В и емкостью 5100 мА
ч либо от сети переменного тока напряжением 220
22 В и
частотой 50
0,5 Гц через входящий в комплект блок питания/зарядное устройство.
Рабочие условия эксплуатации ваттметра:
температура окружающей среды,
о
С......................................…......от +5 до +40
относительная влажность воздуха,
, не более........................…..90
атмосферное давление, кПа.................................….........................от 84 до 106
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом штемпелевания и на кор-
пус прибора методом наклеивания.
1
1
Комплектность средства измерений
СоставкомплектаваттметраоптическогоLabMax-TOPпредставленв
таблице 3.
Таблица 3
Количество, шт.
1
1
1
1
Наименование
Блок регистрации LabMax-TOP
Сенсор оптический LM-2 VIS
Сенсор оптический LM-10 HTD
Блок питания / зарядное устройство
Ваттметр оптический LabMax-TOP с сенсорами LM-2 VIS и LM-10 HTD.
Руководство по эксплуатации
Ваттметр оптический LabMax-TOP с сенсорами LM-2 VIS и LM-10 HTD.
Методика поверки МП 65.Д4-12
Поверка
осуществляется по документу: «Ваттметры оптические LabMax-TOP с сенсорами LM-2 VIS и
LM-10 HTD. Методика поверки МП 65.Д4-12», утверждённому ГЦИ СИ ФГУП «ВНИИОФИ»
27 августа 2012г.
Основные средства поверки:
1 Установка для поверки фотометров лазерной терапевтической аппаратуры УПЛТ-
М. Основные метрологические характеристики:
Диапазон измеряемых значений средней мощности оптического излучения от 10
-6
до
1 Вт;
Пределы допускаемой основной относительной погрешности измерений средней
мощности на длинах волн калибровки ±5,5%;
Пределы допускаемой основной относительной погрешности измерений средней
мощности в рабочем спектральном диапазоне от 0,6 до 1,0 мкм: 6,5 %;
Время нарастания переходной характеристики преобразователя не более 35 нс.
2 Измеритель средней мощности излучения эталонный ГРАДИЕНТ-15ГП.
Лист № 4
всего листов 4
Основные метрологические характеристики:
Диапазон измеряемых значений средней мощности от 5
10
-2
до 10
2
Вт;
Рабочий спектральный диапазон от 0,19 до 12 мкм;
Предел допускаемого значения основной относительной погрешности измерений
средней мощности 2,5%.
Сведения о методиках (методах) измерений
«Ваттметр оптический LabMax-TOP с сенсорами LM-2 VIS и LM-10 HTD. Руково-
дство по эксплуатации», стр. 2 «Измерение мощности при помощи термопарного или оптиче-
ского сенсора» и стр. 3 «Измерение энергии при помощи пироэлектрического сенсора».
Нормативные документы, устанавливающие требования к ваттметрам оптическим
LabMax-TOP с сенсорами LM-2 VIS и LM-10 HTD
ГОСТ 8.275-2007 «Государственная система обеспечения единства измерений. Госу-
дарственная поверочная схема для средств измерений средней мощности лазерного излучения
и энергии импульсного лазерного излучения в диапазоне длин волн 0,3 ÷ 12,0 мкм».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федера-
ции обязательным требованиям.
Изготовитель
Фирма «Coherent, Inc.», США.
5100 Patrick Henry Drive, Santa Clara, CA 95054, USA.
Тел/факс: (408)764-4000, 764-4646.
E-mail: tech.sales@coherent.com, www.coherent.com.
Заявитель
ООО «Амотек».
109004, г. Москва, Тетеринский пер., д.16.
Тел. +7 (495) 782-7442; факс +7 (495) 953-8660.
E-mail:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИОФИ», аттестат аккредитации государственного центра испы-
таний (испытательной, измерительной лаборатории) средств измерений № 30003-08 от
30.12.2008 г.
Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47.
E-mail: vniiofi@vniiofi.ru
Заместитель Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»_____________2012 г.
