Спектрометры рентгеновского и гамма-излучения DSPec, ГРСИ 51743-12

Смотреть ГРСИ
51742-12

Номер госреестра:

51743-12

Наименование СИ:

Спектрометры рентгеновского и гамма-излучения

Обозначение типа:

DSPec

Производитель:

Фирма "AMETEK Advanced Measurement Technology (™ ORTEC)", США

Межповерочный интервал:

2 года

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

20.11.2017

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № trial

об утверждении типа средства измерений

Лист № 1

Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Cпектрометры рентгеновского и гамма-излучения серии DSPec

Назначение средства измерений

Спектрометры рентгеновского и гамма-излучения серии DSPec (далее по тексту

спектрометры DSPec) предназначены для измерения энергии испускаемых радионуклидами

фотонов рентгеновского или гамма-излучения, а также активности (удельной, объемной) гамма-

излучающих радионуклидов в счетных образцах (при наличии соответствующих методик

выполнения измерений).

Описание средства измерений

Принцип действия спектрометра DSPec основан на регистрации детектором квантов рент-

геновского или гамма-излучения, испускаемого радионуклидами, присутствующими в анализи-

руемом образце, получении спектра амплитудного распределения и выделении в спектре пиков

полного поглощения (ППП) квантов рентгеновского или гамма-излучения. По положению ППП

в спектре определяют энергии гамма-квантов E

(спектрометр предварительно градуируют по

энергии с помощью образцовых источников гамма излучения). Активность гамма-излучающих

радионуклидов, присутствующих в анализируемом образце, определяют по скоростям счета

гамма-квантов в ППП соответствующих энергий с учетом абсолютных интенсивностей гамма-

излучения и эффективности регистрации гамма-квантов в ППП, которая устанавливается пред-

варительно путем градуировки спектрометра по образцовым мерам активности расчетным или

экспериментальным способом.

Спектрометры DSPec состоят из:

•детектирующей системы включающей в себя:

полупроводниковый детектор на основе сверхчистого германия (серий GEM,

GMX, GLP, SGD-GLP, SLP, SGD-GEM, SGD, GWL) или сцинтилляционный де-

тектор на основе NaI(Tl), CsI(Tl) или LaBr

(Ce) (серий 905, Scionix, 2BY2,

3BY3, LABR);

криостат и сосуд Дьюара или электроохладитель Electricool, X-cooler II (только

для полупроводникового детектора),

• многоканального цифрового анализатора (типа DSPec jr 2.0, DSPec Pro, DSPec LF,

DSPec 50, DSPec 502),

•персонального компьютера с программным обеспечением MAESTRO-32.

Спектрометр DSPec - полнофункциональный цифровой спектрометр для работы с герма-

ниевыми и NaI(Tl), CsI(Tl) или LaBr

(Ce) детекторами – обладает следующими возможностями:

автоматическая оптимизация режима для получения наилучших характеристик от детектора;

поддержка функции ORTEC SMART-1™ для германиевых детекторов;

непрерывное отображение статуса состояния детектора;

полный компьютерный контроль всех функций,

а варианты системы с анализаторами Trial jr 2.0 и DSPec Pro) имеют также:

встроенный контроллер смены образцов (Sample Changer controls);

цифровую схему подавления низкочастотных шумов (Low Frequency Rejector (LFR));

режим работы спектрометра с нулевым мертвым временем (Zero Dead Time - ZDT) и кор-

ректным определением статистических ошибок в этом режиме.

Для управления спектрометром используется персональный компьютер с установленным

программным обеспечением MAESTRO-32. Программное обеспечение выполняет следующие

функции: управление настройками спектрометрических трактов и набором спектров, вывод

спектров, проведение необходимых калибровок, анализ полученных спектров.

Лист № 2

Всего листов

бв

– общий вид спектрометра

– анализаторы DSPec jr 2.0, DSPec Pro, DSPec LF

– анализаторы DSPec 50, DSPec 502

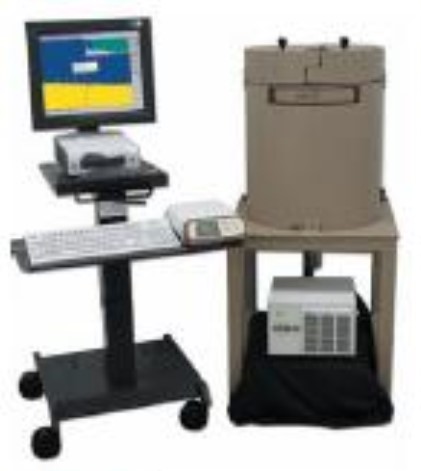

Рис. 1. Фотография общего вида спектрометра и анализаторов серии DSpec

Программное обеспечение

Управление функциям по набору спектров, их визуализация и анализ выполняются сред-

ствами программного обеспечения MAESTRO-32, установленного на управляющий компьютер.

MAESTRO-32 объединяет в себе контроль системы сбора данных, управление МКА и

функции качественного анализа для использования в гамма-спектрометрах на основе ПК.

Включает систему подсказок в режиме реального времени и защиту меню оператора паролем.

MAESTRO-32 V6 работает на платформе Windows 2000/XP. Связь аппаратных средств МКБ с

системой осуществляется по сети Ethernet, принтерный или серийный порт.

Идентификационные параметры ПО MAESTRO-32 V6 содержатся в таблице 1.

Таблица 1

Контрольная сумма

исполняемого кода

Mca32.exe

6.08 и выше

(до 6.99)

20F273507074677CD

1115465063D9C3F

МD5

Наименование

программного

обеспечения

Идентификацион-

ное наименование

ПО

Номер

версии

ПО

Алгоритм

вычисления

цифрового кода

Эмулятор многока-

нального анализатора

MAESTRO-32

Примечание. Контрольная суммафайлаотноситсяктекущей (6.08) версиипрограммногообеспечения.

Уровень защиты программного обеспечения спектрометров DSPec от непреднамеренных и

преднамеренных изменений соответствует классу C в соответствии с МИ 3286-2010.

Лист № 3

Всего листов

Метрологические и технические характеристики

спектрометров DSpec пред-

Основные метрологические и технические характеристики

ставлены в таблице 2.

Таблица 2

Наименование характеристики

Значение

от 40 до 3000

от 3 до 3000

от 3 до 300

от 1 до 60

от 40 до 3000

от 40 до 300

от 3 до 1000

не нормируется

1. Диапазон регистрируемых энергий фотонов рентгеновско-

го и гамма-излучения, кэВ

при использовании полупроводникового детектора серий:

GEM

GMX

GLP, SGD-GLP

SLP

SGD-GEM

SGD

GWL

при использовании сцинтилляционного детектора серий:

905, Scionix, 2BY2,3BY3,LABR

от 40 до 3000

± 0.025

±0.5

2. Предел относительной погрешности характеристики пре-

образования (интегральная нелинейность), %:

для варианта системы с полупроводниковым детектором

для варианта системы с сцинтилляционным детектором

3. Энергетическое разрешение спектрометрического тракта

прииспользованииполупроводниковогодетектора, кэВ:

GEM

GMX

GLP, SGD-GLP

SGD-GEM

SLP

SGD

GWL

от 0,85 до1,5 (налинии122 кэВ)

от 1,75 до2,4 (налинии1332 кэВ)

от 0,665 до 1,3 (налинии5,9 кэВ)

от 1,8 до2,65 (налинии1332 кэВ)

от 0,165 до 0,385 (налинии5,9 кэВ)

от 0,480 до 0,595 (налинии 122 кэВ)

от 0,625 до 0,950 (налинии 122 кэВ)

от 1,70 до2,20 (налинии1332 кэВ)

от 0.16 до0,22 (налинии5,9 кэВ)

от 0,510 до 0,650 (налинии 122 кэВ)

от 1,2 до1,4 (налинии 122 кэВ)

от 2,10 до2,30 (налинии1332 кэВ)

от 2,8 до12 (налинии661,7 кэВ)

при использовании сцинтилляционного детектора, %:

905, Scionix,2BY2,3BY3,LABR

4. Относительная эффективность регистрации гамма-квантов

с энергией 1332.5 кэВ (Со-60) впике полного поглощения, %

при использовании полупроводникового детектора серий:

GEM

GMX

GLP, SGD-GLP

SLP

SGD-GEM

SGD

при использовании сцинтилляционного детектора серий:

905, Scionix,2BY2,3BY3,LABR

от 10 до 170

от 10 до 100

не нормируется

от 15 до 60

не нормируется

Лист № 4

Всего листов

Наименование характеристики

6. Число каналов анализатора

9. Рабочие условия эксплуатации:

температура окружающего воздуха, °С

атмосферное давление, кПа

относительная влажность воздуха, %

10. Питание: от сети переменного тока

81x203x249 мм

1.0 кг

Продолжение таблицы 2

5. Максимальная допустимая входная статистическаязагрузка, с

-1

Значение

1·10

до 16384

7. Время установления рабочего режима, мин, не более

30 (без учета времени охлаж-

дения детектора)

8. Нестабильность за 8 часов непрерывной работы, %, не более

для варианта системы с полупроводниковым детектором

для варианта системы с сцинтилляционным детектором

0,05 (после установления

рабочего режима)

2 (после установления ра-

бочего режима)

от +10 до +50 °С

от 84 до 106.7

до 95 (без образования

конденсата)

напряжение 220 В, частота

50 Гц, мощность до 500 Вт

11. Габаритные размеры (ВхШхГ) и масса основных час-

тей спектрометров Dspec :

детектор полупроводниковый в криостате с жидкоазот-

ным охлаждением и с электроохладителем X-cooler II

детектор сцинтилляционный

многоканальный анализатор импульсов DSPec jr 2.0,

DSPec Pro, DSPec LF

многоканальный анализатор импульсов DSPec 50,

DSPec 502

Зависят от конкретной моде-

ли детектора и криостата

Зависят от конкретной моде-

ли детектора и предусилителя

425,5x355,6x152,4 мм

11 кг

Знак утверждения типа

Знак утверждения типа наносится методом компьютерной графики на титульный лист

Руководства по эксплуатации спектрометров DSpec.

Комплектность средства измерений

В комплект поставки спектрометров Trial входят составные части и эксплуатационная

документация, указанные в таблице 3.

Многоканальный анализатор им-

пульсов

Примечание

Таблица 3

Наименование

Детектор полупроводниковый в

криостате в комплекте с предуси-

лителем соответствующего типа

или детектор сцинтилляционный в

комплекте с предусилителем соот-

ветствующего типа

ОбозначениеКол-во

GEM, GMX, GLP,

SGD-GLP, SGD,

SGD-GEM, SLP,

GWL1

905,Scionix. 2BY2,

3BY3, LABR

DSPec jr 2.0, DSPec Pro,

DSPec LF, DSPec 50,1

DSPec 502

Лист № 5

Всего листов

Методика поверки

Руководство пользователя базово-

го программного обеспечения

Программа количественного ана-

лиза гамма-спектров

Обозначение

X-coolerII

DRW-30 илиDRW-50

Кол-воПримечание

1 2, 3

12, 4

12, 4, 8

Продолжение таблицы 3

Наименование

Электроохладитель

Сосуд Дьюара

Устройство для заливки жидкого

азота

Устройство дляперекачкижидкого

азота

Защита детектора

Руководство по эксплуатации

11, 8

1 5

Базовое программное обеспечение

МП 2104-002-2012.

Спектрометрырентге-

новскогои гамма-

излучения серии DSPec.

Методика поверки

MAESTRO-32. Эмуля-

торМКА (многока-

нального анализатора)

для Microsoft Windows

98, 2000 и XP. A65-B32.

Руководствопользователя

MAESTRO-32

GammaVision-32,

ScintiVision-32,

PC-FRAM,

ISOTOPIC-32

или серии Ortec

Connections

Компьютер

Принтер

1 7, 8

Примечания:

– конкретная модель согласуется с заказчиком при заказе спектрометра

– в случае поставки системы с сцинтилляционным детектором не поставляется

– для варианта полупроводникового детектора с электромеханическим охлаждением

– для варианта полупроводникового детектора с азотным охлаждением

– технические описания на каждый аппаратный компонент системы

– поставляется в виде дистрибутива на компакт диске

– конкретная модель компьютера и принтера согласуется с заказчиком при заказе системы

– дополнительная поставка по желанию заказчика

Поверка

осуществляется по документу МП 2104-002-2012 «Спектрометры рентгеновского и гамма-

излучения серии DSPec. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП

«ВНИИМ им. Д.И.Менделеева» в августе 2012 г.

При поверке применяются источники фотонного излучения радионуклидные спектро-

метрические закрытые эталонные ОСГИ-3 № г/р 46383-11 активностью от 10

до 10

Бк с по-

грешностью не более 4%.

Лист № 6

Всего листов

Сведения о методиках (методах) измерений

Спектрометры серии DSPec (модель DSPec jr 2.0). Руководство по эксплуатации.

Спектрометры серии DSPec (модели DSPec 50 и 502). Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к спектрометрам

рентгеновского и гамма-излучения серии DSPec:

1. ГОСТ 4.59-79 «Системапоказателейкачествапродукции.Средстваизмерений

ионизирующих излучений. Номенклатура показателей ».

2. ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические

условия».

3. ГОСТ 26874-86 «Спектрометры энергий ионизирующих излучений. Методы измерения

основных параметров».

4. ГОСТ 8.033-96 «ГСИ. Государственная поверочная схема для средств измерений актив-

ности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радио-

нуклидных источников».

Рекомендации по области применения в сфере государственного регулирования обеспече-

ния единства измерений

при осуществлении деятельности в области охраны окружающей среды;

при осуществлении деятельности по обеспечению безопасности при чрезвычайных

ситуациях;

при выполнении работ по обеспечению безопасных условий и охраны труда.

Изготовитель

AMЕTЕК Advanсеd Mеasurеmеnt Tесhnology (тм ORTЕC)

801 South Illinois Avеnuе, oak Ridgе, TN, USА.

Tel: 865.482.4411; Fax: 865.483.0396

Заявитель

ЗАО «Приборы»

Юридический адрес: Россия, 115304, г. Москва, ул. Кантемировская, 3 к. 3.

Почтовый адрес: Россия, 109028, Москва, Певческий пер., 4, стр. 1.

Тел.: (495) 937-45-94; факс: (495) 931-45-9

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,

регистрационный номер 30001-10

Россия, 190005, г. Санкт- Петербург, Московский пр., д. 19.

Тел.: (812) 251-76-01; факс:(812) 713-01-14

Заместитель Руководителя

Федерального агентства

по техническому регулированию

и метрологии

Ф.В. Булыгин

М.п.

«____»____________2012 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
12156-07	Дозиметры мощности амбиентного эквивалента дозы и мощности экспозиционной дозы фотонного излучения носимые цифровые	ДБГ-06Т	ОАО "Механический завод", г.С.-Петербург	1 год	Перейти
29558-05	Дозиметры рентгеновского излучения	ДКР-АТ1103М	НПУП "Атомтех", Беларусь, г.Минск	1 год	Перейти
80515-20	Спектрометры рентгеновские флуоресцентные	SPECTRO MIDEX	Фирма "Spectro Analytical Instruments GmbH", Германия	1 год	Перейти
2949-72	Радиометры каротажные нейтронного и гамма-излучения	РПНГК-4-01	Нет данных	1 год (ГОСТ 8.002-71)	Перейти
6250-77	Масс-спектрометры III класса УКМП	МХ-1330	Нет данных	Нет данных	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуСпектрометры рентгеновского и гамма-излучения DSPecГРСИ 51743-12

Заказать поверку
Спектрометры рентгеновского и гамма-излучения DSPec
ГРСИ 51743-12
