ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газосигнализаторы ГСБ-М
Назначение средства измерений
Газосигнализатор ГСБ-М предназначен для контроля окружающего воздуха на уровне
1 ПДК
Р.З.
с целью обнаружения в нём паров зарина, зомана и вещества типа Vх (пары
ФОВ) на объектах по уничтожению химического оружия.
Описание средства измерений
По принципу действия газосигнализатор ГСБ-М относится к ленточным оптико-
электронным фотоколориметрическим приборам.
В состав газосигнализатора входят: датчик, пульт сигнализации выносной. Общий

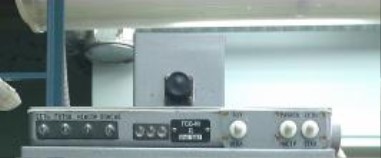

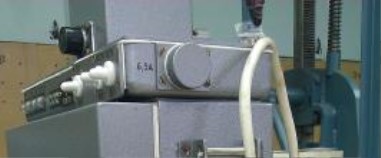

вид представлен на рисунке 1.
Для защиты прибора от несанкционированноговскрытия корпус прибора

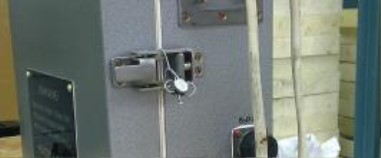

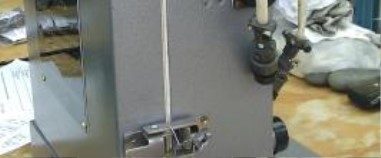

опломбирован (рисунок 2).
Рисунок 1Рисунок 2
В приборе предусмотрена следующая световая сигнализация (световая сигнализация
дублируется на пульте сигнализации выносном ПСВ):
- "Сеть" /зеленый/ - прибор включен;
- "Готов" /зеленый мигает/ - температура в зоне реакции не соответствует заданным
пределам;
Лист № 2
Всего листов 4
- "Готов" /зеленый/ - прибор готов к работе;
- "Неиспр." /красный/ - прибор неисправен;
-"Опасно" /желтый/ - прибор обнаружил пары ФОВ.

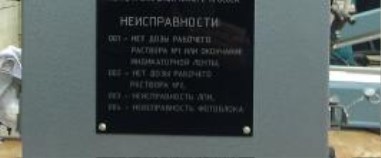

В приборе предусмотрена следующая цифровая индикация неисправностей:
-001 и сигнал "Неиспр." – отсутствие дозы рабочего раствора № 1, обрыв или
окончание индикаторной ленты;
-002 и сигнал "Неиспр." – отсутствие дозы рабочего раствора № 2;
-003 и сигнал "Неиспр." – неисправность лентопротяжного механизма;
- 004 и сигнал "Неиспр." – перегорела лампа фотоблока.
В приборе предусмотрена служебная информация на индикаторе цифровом:
- счёт количества протяжек индикаторной ленты с последующим дозированием
рабочих растворов для подготовки системы дозирования к работе при выходе прибора на
готовность;
- код "Fob" при обнаружении прибором паров ФОВ в анализируемом воздухе;
-значениепоказанийфотоблока при настройке (переключатель "РЕЖИМ" в
положении "Н");
-код неисправности при сигнале " Неиспр.".
По условиям эксплуатации прибор является изделием третьего порядка по
ГОСТ 52931-2008.
Метрологические и технические характеристики
1 Порог чувствительностигазосигнализаторапри нормальных климатических
условиях составляет:
- по парам зарина 2 · 10
-5
мг/м
3
;
- по парам зомана 1 · 10
-5
мг/м
3
;
- по парам вещества типа Vх0,5 · 10
-5
мг/м
3
.
Пределы допускаемой основной относительной погрешности срабатывания ± 25 %
от номинального значения.
2 Время срабатывания газосигнализатора при обнаружении анализируемых веществ
не более 15 мин.
3 Время подготовки к работе не превышает 30 мин.
4 Время непрерывной работы газосигнализатора без переснаряжения индикаторны-
ми средствами не менее 26 ч.
5 Расход анализируемого воздуха не менее 3 л/мин.
6 Объем доз растворов № 1 и № 2 составляет (0,024 ± 0,005) мл.
7 Шаг индикаторной ленты (25±1) мм.
8 Режим работы газосигнализатора – автоматический с циклическим отбором
пробы.
9 Газосигнализатор работает от сетевого блока питания напряжением (220
+ 22
/
- 33
) В.
10 Номинальная мощность, потребляемаягазосигнализатором, не превышает
200 В·А.
11 Газосигнализатор обеспечивает обнаружение зарина, зомана и вещества типа Vх
в следующих условиях:
- рабочий диапазон температур от 10 до 30
о
С;
- относительная влажность воздуха от 30 до 80 %.
12 Газосигнализаторы могут транспортироваться всеми видами транспорта (кроме
морского) в любое время года при воздействии температур от минус 50 до плюс 50
о
С и
относительной влажности 98 % при 35
о
С.
13 Масса и габаритные размеры составных частей газосигнализатора приведены в
таблице 1.
Лист № 3
Всего листов 4
14 Программное обеспечение отсутствует.
15 Срок службы - 10 лет.
Наименование составных частей
Масса, не более, кг
Таблица 1
Габаритные размеры,
не более, мм
Датчик
Пульт сигнализации выносной
18,0
0,5
455 х 330 х 230
120 х 135 х 75
Знак утверждения типа
Знак утверждения типа наносится штемпелеванием на титульный лист Руководства по
эксплуатации. В формуляры газосигнализаторов наносится оттиск поверительного клейма
(каучукового) и вклеивается голографическая марка.
Комплектность средства измерений
Кол-во, шт.
1 Газосигнализатор
2 Кабель № 1 ИЮВТ.685621.034
3 Комплект индикаторных средств НР-ГСБ
4 Комплект ЗИП-О в соответствии с ведомостью ЗИП
5 Упаковка ИЮВТ.305642.119
6 Ведомость эксплуатационных документов
ИЮВТ.413322.003 ВЭ
7 Эксплуатационная документация в соответствии с
ИЮВТ.413322.003 ВЭ
8 Методика поверки ИЮВТ.413322.003 ДЛ
1
1
7
1
1
1
1
1
Комплект поставки газосигнализатора приведен в таблице 2.
Таблица 2
Наименование
Примечание – Методика поверки ИЮВТ.413322.003 ДЛ поставляется в одном экземпляре
на партию приборов, отгружаемую одному потребителю.
Поверка
осуществляется согласно документу «Газосигнализаторы ГСБ-М. Методика поверки
ИЮВТ.413322.003 ДЛ», утвержденному в июне 2012 года ГЦИ СИ ОАО ФНТЦ
"Инверсия".
Основные средства поверки:
- газовая камера объёмом от 1 до 5 м³ или газодинамическая установка (стенд) по
ОСТ В 6-20-2403-80 для создания концентраций паров анализируемых веществ;
- ГСО состава зарина 8246-2003;
- ГСО состава зомана 8247-2003;
- ГСО состава аналога вещества Vx 8249-2004.
Сведения о методиках (методах) измерений
Методики измерений приведены в Руководстве по эксплуатации.
Лист № 4
Всего листов 4
Нормативныеитехническиедокументы,устанавливающиетребованияк
газосигнализаторам ГСБ-М
регулирования технологических
поверочная схема для средств
1 ГОСТ Р 52931-2008 Приборы контроля и
процессов. Общие технические условия.
2 ГОСТ 8.578-2008 ГСИ.Государственная
измерений содержания компонентов в газовых средах.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
1 Осуществление деятельности в области охраны окружающей среды.
2 Осуществление деятельности по обеспечению безопасности при чрезвычайных
ситуациях.
Изготовитель
ЗАО «СПЕЦПРИБОР»,
300028, Тула, ул. Болдина, 94.
тел.: (4872) 26-32-25
факс: (4872) 24-70-80
Испытательный центр
ГЦИ СИ ОАО ФНТЦ «Инверсия», Аттестат аккредитации № 30076-08 от 27.06.2008
107031,г.Москва,ул.Рождественка,д.27,тел/факс(495)608-45-56,E-mail:
,
.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В.Булыгин
М.П.«»_________________ 2012 г.
