Приложение к свидетельству № 48707
об утверждении типа средств измерений
Лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы MICRO VAR 120
Назначение средства измерений
Газоанализаторы MICRO VAR 120 предназначены для непрерывного автоматического
измерения объемной доли CO, O
2
, CO
2
, H
2
S и довзрывоопасной концентрации горючих газов в
воздухе рабочей зоны.
Описание средства измерений
Принципы действия газоанализаторов:
- электрохимический - для измерения объемной доли СО, H
2
S и O
2
;
- оптический (ИК метод) - для измерения объемной доли CO
2
;
- термокаталитический - для измерения довзрывоопасной концентрации горючих газов.
Газоанализаторы MICRO VAR 120 (далее - газоанализаторы) представляют собой стацио-
нарные автоматические многокомпонентные приборы непрерывного действия. Конструктивно
газоанализаторы состоят из основного блока и двух датчиков OLCT
20(D).
Основной блок представляет собой металлический корпус, в котором
установлены со-
ставные части газоанализатора:
-
оптический датчик (CO
2
)
и электрохимические
датчики (СО, O
2
)
размещенные в от-
дельном корпусе, на вход которого поступает анализируемый газ.
- регулятор давления;
- клапан для подачи калибровочного газа;
- преобразователь переменного тока напряжением (230 ± 23) в постоянный ток напряже-
нием 24 В;
- микропроцессор.
На передней панели корпуса основного блока расположен дисплей с клавиатурой и порт
для подключения персонального компьютера для считывания данных с прибора.
Датчики OLCT 20(D) (H
2
S и горючие газы) подключаются к основному блоку по средст-
вом соединительного кабеля.
Газоанализаторы имеют следующие выходные сигналы: цифровые, аналоговые, RJ11.
Приборы снабжены устройствами сигнализации двух регулируемых порогов срабатыва-
ния с выдачей звуковой и световой сигнализации при достижении порогового значения.
Основной блок газоанализаторов имеет обыкновенное исполнение, датчики OLCT 20(D)
- взрывозащищенное исполнение (маркировка взрывозащиты по ГОСТ Р 51330: 1ExdIICT6).
Общий вид основного блока и датчиков OLCT 20(D) приведен на рис.1 и 2.
Газоанализаторы могут применяться для контроля сжатого воздуха.
Основной блок имеет защиту (замок) от проникновения во внутрь прибора.
Лист № 2
всего листов 5

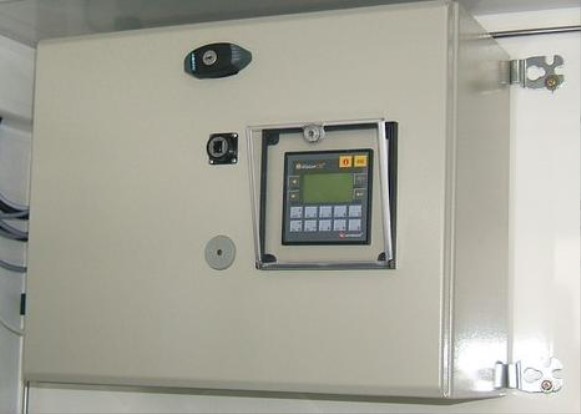

Рис. 1. Общий вид основного блока

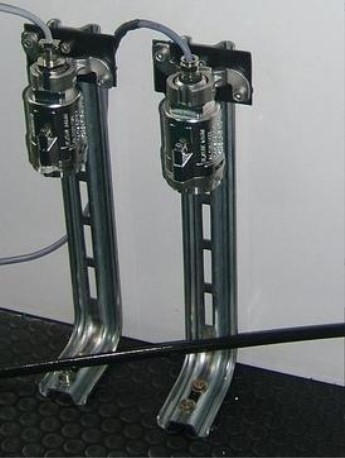

Рис. 2 Общий вид датчиков OLCT 20(D)
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение MicroVar 120, разрабо-
танное фирмой-изготовителем специально для решения задач измерения параметров воздуха.
Программное обеспечение осуществляет функции:
расчет содержания определяемых компонентов;
-
отображение результатов измерений на ЖК-дисплее основного блока;
-
передачу результатов измерений по интерфейсам RJ11;
-
контроль целостности программных кодов ПО, настроечных и калибровочных кон-
стант;
-
контроль общих неисправностей (связь, конфигурация);
-
контроль архивации измерений;
-
контроль внешней связи.
Лист № 3
всего листов 5
Наименование
программного
обеспечения
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения газоанализаторов учтено при нормировании
метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1.
MicroVar 120
Идентифика-
ционное наиме-
нование про-
граммного
обеспечения
V 4.70 B06
Номер версии
(идентифика-
ционный номер)
программного
обеспечения
4.70
Цифровой иденти-
фикатор программ-
ного обеспечения
(контрольная сумма
исполняемого кода)
42c6f
Алгоритм вычис-
ления цифрового
идентификатора
программного
обеспечения
AL12
Метрологические и технические характеристики
1) Диапазоны измерений и пределы допускаемой основной погрешности газоанализато-
ров приведены в таблице 2.
0,1 pрm
0,1 % (об.)
-
1 pрm
0,1 pрm
Диапазоны измерений
Таблица 2
Определяемый
компонент
массовойОбъемной доли,
концентра- млн
-1
(ppm)
ции, мг/м
3
Пределы допускаемой
основной погрешности
приведенной γ,относи-
% (абсолютной тельной δ,
Δ, % НКПР)%
Номинальная
цена единицы
наименьшего
разряда дис-
плея, pрm
Оксидуглерода
(CO)
0 – 20
св. 20 – 120
0 – 20± 15--
св. 20 – 100 ± 15
Кислород (O
2
)-
(0 – 5) % (об.)± 5--
св. (5 – 25)% (об.) ± 5
Диоксидуг-
лерода (CO
2
)
Сероводород
(H
2
S)
Горючие газы
1)
0 – 10
св. 10 – 40
-
0 – 500
св. 500 – 3000
0 – 7
св. 7 – 30
(0 – 50)% НКПР
2)
± 15--
± 15
± 15-
-± 15
± 5 % НКПР -
0,1 % НКПР
Примечания:
1 Пересчет показаний, получаемых в единицах объемной доли, млн
-1
, в единицы массовой
концентрации, мг/м
3
, проводят путем умножения на коэффициент, равный для CO - 1,165, для
H
2
S - 1,42 (при условиях 20
°
С и 760 мм рт.ст.).
2
1)
Поверочным компонентом является один из следующих определяемых компонентов: метан
(CH
4
), пропан (C
3
H
8
), бутан (C
4
H
10
), пентан (C
5
H
12
), гексан (C
6
H
14
), водород (H
2
), ацетилен
(C
2
H
2
), этилен (C
2
H
4
). Пределы допускаемой основной абсолютной погрешности по каналу из-
мерений горючих газов нормированы при условии наличия в контролируемой среде только
одного определяемого компонента.
3
2)
Значения НКПР для определяемых компонентов по ГОСТ Р 51330.19-99.
4. Измерение по каналу СО проводятся при отсутствии сероводорода.
2) Время установления показаний, Т
0,9
, с, не более: 40.
3) Предел допускаемой вариации показаний: 0,5, в долях от пределов допускаемой ос-
новной погрешности.
4) Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы: 0,5
в долях от пределов допускаемой основной погрешности.
5) Пределы допускаемой дополнительной погрешности от
изменения температуры ок-
ружающей среды в пределах рабочих условий эксплуатации на каждые 10 °С от нормальных
условий: ± 0,5, в долях от пределов допускаемой основной погрешности.
Лист № 4
всего листов 5
6) Суммарная дополнительная погрешность от влияния содержания неизмеряемых компо-
нентов в анализируемой среде: не более 1,0, в долях от пределов допускаемой основной погреш-
ности.
7) Время прогрева, ч, не более: 2;
8) Время установления показаний, Т
90
, с, не более: 120;
9) Электрическое питание осуществляется от сети переменного тока напряжением
(230±23) В, частотой (50
±
1) Гц или постоянного тока напряжением 24 В.
10) Потребляемая мощность, В·А, не более: 100.
11) Габаритные размеры и масса.
Габаритные размеры основного блок, мм, не более:
- высота600
- ширина400
- длина250
Масса основного блока, кг, не более 17,5
Габаритные размеры датчика OLCT-20(D) (H
2
S), мм, не более:
- диаметр60
- длина 120
Масса датчика OLCT-20(D) (H
2
S), кг, не более 0,8
Габаритные размеры датчика OLCT-20(D) (горючие газы):
- диаметр60
- длина 120
Масса OLCT-20(D) (горючие газы), кг, не более 0,8
12) Полный средний срок службы:
основной блок:10 лет;
электрохимические датчики (СО, О2):2 года;
датчик OLCT-20(D) (H2S):4 года;
датчик OLCT-20(D) (горючие газы):3 года.
13) Средняя наработка на отказ: 24000 ч (при доверительной вероятности Р=0,95).
14) Условия эксплуатации:
Основной блок:
- диапазон температуры окружающего воздуха: от 10
°
С до 35
°
С;
- относительная влажность окружающего воздуха: от 15 до 90 % при температуре 25
о
С (без
конденсации влаги);
- диапазон атмосферного давления от 84 до 106,7 кПа (630 - 820 мм рт.ст.).
Датчики OLCT-20(D) (горючие газы):
- диапазон температуры окружающего воздуха: от минус 50
°
С до 70
°
С;
- относительная влажность окружающего воздуха: от 10 до 95 %.
Датчики OLCT-20(D) (H
2
S):
- диапазон температуры окружающего воздуха: от минус 40
°
С до 50
°
С;
- относительная влажность окружающего воздуха: от 10 до 90 %.
15) Параметры анализируемого газа на входе в газоанализатор:
- диапазон температур
основной блок: от 5
°
С до 40
°
С;
датчики OLCT-20(D): от 5
°
С до 40
°
С;
- содержание неизмеряемых компонентов – не более ПДК воздуха рабочей зоны.
Знак утверждения типа
Знак утверждения наносится типографским способом на титульный лист руководства по
эксплуатации и на боковую панель основного блока газоанализатора в виде наклейки.
Комплектность средства измерений
В комплект поставки газоанализаторов входят:
- основной блок, шт.1;
- датчик OLCT-20 (H
2
S)*, шт. 1;
Лист № 5
всего листов 5
1;
1;
1.
- датчик OLCT-20 (горючие газа)*, шт.
- руководство по эксплуатации, экз.
- методика поверки МП-242-1309-2012, экз.
Примечание: *Поставляется по запросу.
Поверка
осуществляется по документу МП-242-1309-2012 «Газоанализаторы MICRO VAR 120. Мето-
дика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 6 апреля
2012 г.
Основные средства поверки:
- стандартные образцы состава: газовые смеси СО/N
2
, О
2
/N
2
, СО
2
/N
2
, СН
4
/N
2
, Н
2
S/N
2
в
баллонах под давлением по ТУ 6-16-2956-92;
-
поверочный нулевой газ (ПНГ) – воздух в баллонах под давлением по ТУ 6-21-5-82.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Газоанализаторы MICRO VAR 120. Руко-
водство по эксплуатации» РЭ, 2010 г.
Нормативные и технические документы, устанавливающие требования к газоанализа-
тору MICRO VAR 120
1 ГОСТ 8.578-2008ГСИ. Государственная поверочная схема для средств измерений
содержания компонентов в газовых средах.
2 ГОСТ 13320-81Газоанализаторы промышленные автоматические. Общие техни-
ческие условия.
3 Техническая документация компании ASCO Instruments, Франция.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
выполнение работ по обеспечению безопасности и охраны труда
Изготовитель
Компания ASCO Instruments, Франция.
Адрес изготовителя: ASCO INSTRUMENTS, 2 Place des 10 Toises, 78117 CHATEAUFORT,
France.
Заявитель
Тимано-Печорский филиал французского акционерного общества
«Тоталь Разведка Разработка Россия»
Место нахождения: 166000, РФ, Архангельская область, Ненецкий АО, г. Нарьян-Мар,
ул.Смидовича, д.20,
адрес исполнительного органа: Россия, 125047, г. Москва, ул.1-я Тверская-Ямская, 21
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,
190005, Санкт-Петербург, Московский пр.,д. 19, тел. (812) 251-76-01, факс: (812) 713-01-14,
электронная почта:
аттестат аккредитации № 30001-10.
