Хромато-масс-спектрометры SCION мод. SQ Select, SQ Prime, SQ Premium и TQ, ГРСИ 51705-12
Номер госреестра:
51705-12
Наименование СИ:
Хромато-масс-спектрометры
Обозначение типа:
SCION мод. SQ Select, SQ Prime, SQ Premium и TQ
Производитель:
Компания "Bruker Daltonics, Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.11.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48696
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Хромато-масс-спектрометры SCION модели SQ Select, SQ Prime, SQ Premium и
TQ
Назначение средства измерений
Хромато-масс-спектрометры SCION модели SQ Select, SQ Prime, SQ Premium и TQ (да-
лее по тексту – хромато-масс-спектрометры) предназначены для измерения содержания различ-
ных компонентов в пробах веществ и материалов, растворах, продуктах питания, почвах, и т.д.
Описание средства измерений
Принцип действия хромато-масс-спектрометров заключается в разделении компонен-
тов пробы в хроматографической колонке, ионизации молекул компонентов и в разделении и
детектировании образовавшихся ионов в квадрупольном масс-анализаторе.
Хромато-масс-спектрометры представляют собой автоматизированные измерительные
системы, состоящие из газового хроматографа, квадрупольного масс-спектрометра и персо-
нальной ЭВМ.
Пробы исследуемых объектов вводятся через инжектор в хроматографическую колон-
ку. Разделение компонентов проб осуществляется в хроматографических колонках при про-
граммируемых режимах анализа.
В стандартной комплектации хромато-масс-спектрометры комплектуются источником
ионов, работающим в режиме электронного удара и источником ионов, работающем в режиме
химической ионизацией с регистрацией положительных и отрицательных ионов.
Разделениеидетектированиеионовосуществляетсявквадрупольноммасс-
анализаторе. Детектирование может быть проведено в режимах сканирования шкалы масс или
селективного ионного детектирования. Хромато-масс-спектрометры различаются количеством
квадруполей. Модели SQ Select, SQ Prime, SQ Premium имеют один квадруполь, а TQ - три.
Модель SQ Select комплектуется одностадийным турбомолекулярным насосом производитель-
ностью 400 дм
3
/с, ненагреваемым пре-фильтром и не может быть укомплектован источником
для химической ионизации. Модель SQ Prime комплектуется двухстадийным турбомолекуляр-
ным насосом производительностью 310/400 дм
3
/с и ненагреваемым пре-фильтром с системой
автоматической фокусировки ионного пучка при подаче гелия в пре-фильтр. Модель SQ Pre-
mium комплектуется двухстадийным турбомолекулярным насосом производительностью
310/400 дм
3
/с и нагреваемым пре-фильтром с системой автоматической фокусировки ионного
пучка при подаче гелия в пре-фильтр. Модель TQ комплектуется двухстадийным турбомолеку-
лярным насосом производительностью 310/400 дм
3
/с и нагреваемым пре-фильтром с системой
автоматической фокусировки ионного пучка при подаче гелия в пре-фильтр. При наличии трех
квадруполей возможна работа в режиме тандемной масс-спектрометрии в следующих вариан-
тах: сканирование дочерних ионов, сканирование ионов-прекурсоров, определение нейтральной
потери.
Управление процессом измерения в приборах осуществляется от внутреннего контрол-
лера и IBM PC - совместимого компьютера с помощью специального программного обеспече-
ния. Программное обеспечение позволяет задавать и контролировать режимы анализа, обраба-
тывать получаемые данные.
Лист № 2
Всего листов 8
Рисунок 1 - Общий вид хромато-масс-спектрометра SCION
модели TQ с обозначением мест нанесения маркировки
Маркировка
Лист № 3
Всего листов 8

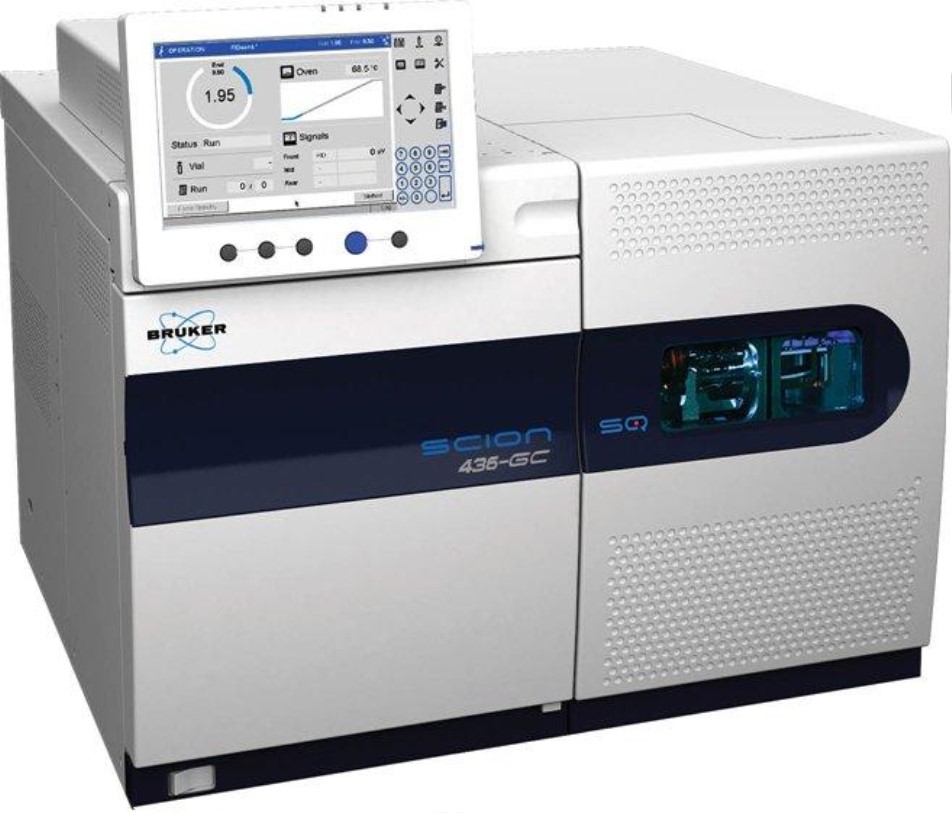

Рисунок 2 - Общий вид хромато-масс-спектрометра SCION
модели SQ Premium с обозначением мест нанесения маркировки
Маркировка
Лист № 4
Всего листов 8

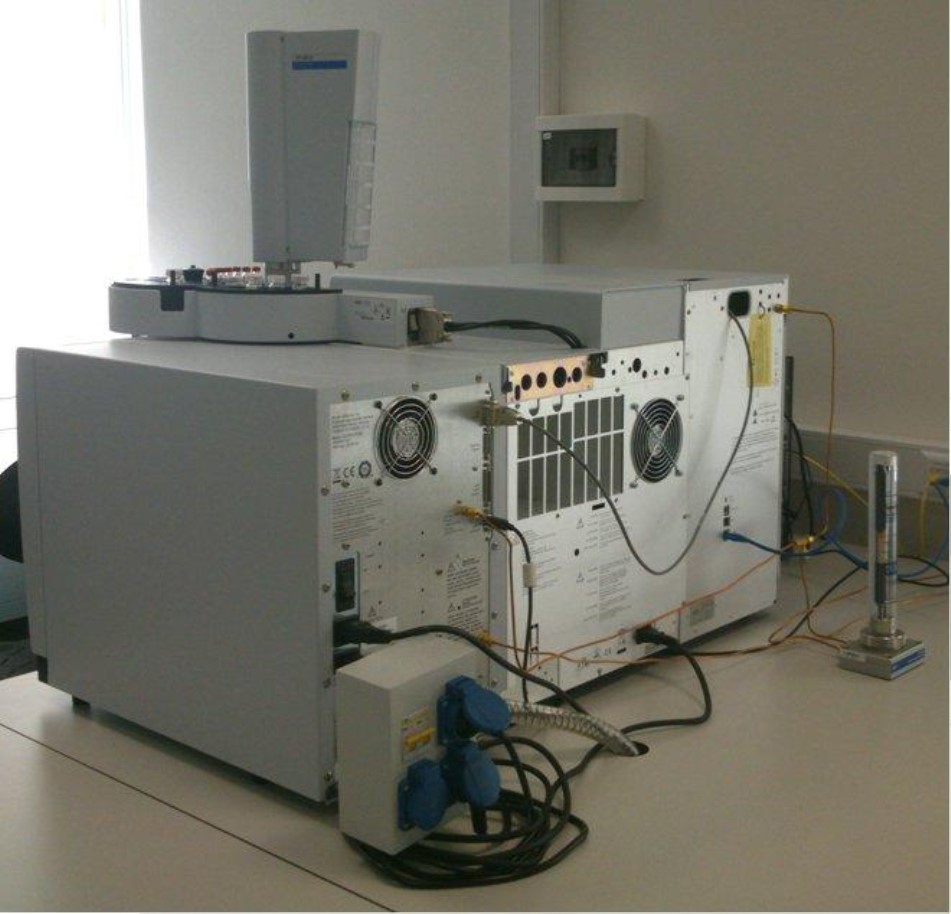

Рисунок 3 – Хромато-масс-спектрометры SCION. Вид сзади.
Пломбирование
Лист № 5
Всего листов 8
Защита программного обеспечения от непреднамеренных и преднамеренных измене-
ний соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики
Метрологические и технические характеристики представлены в таблице 2.
Модель хромато-масс-спектрометра SCION
TQ
10:1
Таблица 2
Наименование характеристикиЗначение характеристики
SQ Select, SQ Prime,
SQ Premium
3
3
1
Количество квадруполей, шт.
Диапазон масс регистрируемых веществ, а.е.м
2
1
1 - 1200
Юстируемая до 14000
0,7
Скорость сканирования, а.е.м./с
Разрешение, а.е.м., не более
Чувствительность в режиме сканирования шкалы масс и
электронной ионизации (режим "El Full Scan"): при вводе
в режиме без деления/с делением потока 1 пг гексахлор-
бензола, диапазоне сканирования от 50 до 300 а.е.м. для
иона с m/z 286 отношение сигнал/шум, не менее
Программное обеспечение
Управление процессом измерения и обработки выходной информации в приборах осу-
ществляется через компьютер с помощью специального программного пакета. Программным
образом осуществляется настройка прибора, построение градуировочных зависимостей на ос-
нове анализа стандартных образцов, оптимизация параметров прибора, управление его работой,
обработка информации, печать и запоминание результатов анализа. Во всех частях программы,
в которых требуется какой-либо ввод, предусмотрено необходимое установочное значение,
принимаемое программой по умолчанию или диапазон в котором задается нужный параметр в
соответствии со стандартными методиками. Поэтому, в большинстве случаев для проведения
анализа достаточно в методе анализа задать лишь необходимые для определения значения па-
раметров. Имеется возможность дистанционного управления и/или дистанционной диагностики
через компьютерную сеть.
На компьютерах, через которые осуществляется управление процессом измерения и
обработки выходной информации в приборах, используется компьютерная программа MS
Workstation версия 8 и выше. Программное обеспечение является защищённым, при входе в
программное обеспечение необходимо ввести логин и пароль. Никакие изменения кода про-
граммы невозможны. Обновления программного обеспечения производятся производителем
путём выпуска обновлений на дисках и рассылкой пользователям. Программное обеспечение
соответствует ISO 9001 и содержит алгоритм расчёта аналита в образце в зависимости от пока-
заний детектора, изменить алгоритм может только производитель.
Идентификационные данные метрологически значимой части программного обеспече-
ния указаны в таблице 1.
Таблица 1
Наименование
ПО
Идентификаци-
онное наимено-
вание ПО
Номер версии
(идентификаци-
онный номер) ПО
MS Workstation
Chemis32ui
v.8 и выше
Цифровой иденти-
фикатор ПО (кон-
трольная сумма ис-
полняемого кода)
-
Алгоритм вычис-
ления цифрового
идентификатора
ПО
-
Место маркировки
Лист № 6
Всего листов 8
0,008
0,05
3
8
±0,1
23
-500:1
1
Чувствительность в режиме электронного удара при от-
слеживании множественных реакций (MRM): при вводе в
режиме без деления/с делением потока 1 пг гексахлорбен-
зола для перехода m/z 284>247 отношение сигнал/шум, не
менее
Относительное среднее квадратическое отклонение
(ОСКО) выходного сигнала по времени удерживания при
вводе пробы автоматическим дозатором, %, не более
Относительное среднее квадратическое отклонение
(ОСКО) выходного сигнала по времени удерживания при
ручном вводе пробы шприцом, %, не более
Относительное среднее квадратическое отклонение
(ОСКО) выходного сигнала по концентрации при вводе
пробы автоматическим дозатором, %, не более
Относительное среднее квадратическое отклонение
(ОСКО) выходного сигнала по концентрации при ручном
вводе пробы шприцом, %, не более
Стабильность шкалы масс: отклонение от начального зна-
чения после 24 ч непрерывной работы, а.е.м., не более
560×660×550
710×380×500
43
40
220 (+ 22/ -33)
50 ± 1
1200
Габаритные размеры (ДхШхВ), мм, не более:
- газовый хроматограф
- масс-спектрометр
Масса, кг, не более:
- газовый хроматограф
- масс-спектрометр
Электропитание от сети переменного тока:
- напряжением, В
- частотой
Потребляемая мощность, В·А
Условия эксплуатации:
Температура окружающего воздуха,
0
С
Относительная влажность воздуха, %
25
±
5
65
±
15
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации печатным способом и на заднюю
панель хромато-масс-спектрометра методом наклеивания.
1
1
Количество, шт.
Комплектность средства измерений
Комплектность средства измерений представлена в таблице 3.
Таблица 3
Наименование
Хромато-масс-спектрометр SCION (модель SQ Select, SQ Prime, SQ Pre-
mium или TQ)
Источник ионов для работы в режиме химической ионизации (для масс-
спектрометра SCION моделей SQ Premium и TQ)
Форвакуумный насос с фильтром
Комплект для запуска масс-спектрометра
1
1
Лист № 7
Всего листов 8
1
Инжектор сплит/сплитлесс модель 1177, включая электронный контроллер
потоков тип 21 или 25*
1
Универсальный капиллярный инжектор модель 1079, включая электрон-
ный контроллер потоков тип 21 или 25*
1
1
Количество, шт.
1
Наименование
Газовый хроматограф 451-GC / 456-GC / 436-GС
Устройство автоматического ввода проб (автосамплер) CP-8400 / CP-8410 /
CTC PAL Combi-xt
Автоматический дозатор равновесного пара SHS-40
1
1
1
1
1
1
1
2
Масс-спектральная библиотека NIST
Масс-спектральная библиотека Willey
Масс-спектральная библиотека Pfleger-Maurer-Weber
Комплект для запуска газового хроматографа
Капиллярная колонка BR-5MS 15×0,25×0,25
Фильтр очистки газа-носителя
Запасной филамент для масс-спектрометра
Компьютер (с клавиатурой и мышью) с предустановленным программным
обеспечением MS Workstation для управления прибором и обработки данных
Монитор жидкокристаллический
Руководство по эксплуатации
Методика поверки МП 53.Д4-12
1
1
1
*Хромато-масс-спектрометр комплектуется либо инжектором модели 1177, либо – мо-
дели 1079, по требованию заказчика
Поверка
осуществляется по документу: «Хромато-масс-спектрометры SCION модели SQ Select, SQ
Prime, SQ Premium и TQ. Методика поверки МП 53.Д4-12», утвержденному ГЦИ СИ ФГУП
«ВНИИОФИ» 30 июля 2012 г.
Основные средства поверки:
1 Государственный стандартный образец состава пестицида гексахлорбензола (ГСО
7495-98)
2 Перфторбутиламин (ТУ 6-02-2-618-80)
Сведения о методиках (методах) измерений
«Хромато-масс-спектрометры SCION модели SQ Select, SQ Prime, SQ Premium и TQ.
Руководство по эксплуатации» раздел 5.0 «Последовательность проведения измерений»
Нормативные документы, устанавливающие требования к хромато-масс-спектрометрам
SCION моделей SQ Select, SQ Prime, SQ premium и TQ
1 ГОСТ 8.485-83 «Хроматографы аналитические газовые лабораторные. Методы и
средства поверки».
2 ГОСТ 26703-93 «Хроматографы аналитические газовые. Общие технические требова-
ния и методы испытаний».
3 ГОСТ 4.361-85 «Система показателей качества продукции. Анализаторы масс-
спектрометрические. Номенклатура показателей»
Лист № 8
Всего листов 8
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
Осуществление деятельности в области охраны окружающей среды, выполнении работ
по оценке соответствия промышленной продукции и продукции других видов, а также иных объ-
ектов установленным законодательством Российской Федерации обязательным требованиям.
Изготовитель
Компания «Bruker Daltonics, Inc.», США
3500 W. Warren Ave., Fremont, CA 94538-6499 USA
Тел.: +1-510-683-4340, факс: +1-510-687-1217.
Заявитель
Общество с ограниченной ответственностью «Брукер», г. Москва
(ООО «Брукер»)
119334, Москва, Ленинский проспект, д.47
Тел.: (495) 937-42-80, факс: (495)937-42-81.
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного
унитарногопредприятия«Всероссийскийнаучно-исследовательскийинститутоптико-
физических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации государствен-
ного центра испытаний (испытательной, измерительной лаборатории) средств измерений от
30.12.2008 г. № 30003-08.
Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47.
E-mail:
.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В.Булыгин
М.п.«____»_____________2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 18895-99 | Фурье-спектрометры инфракрасные | ФСМ | ООО "Мониторинг", г.С.-Петербург | 1 год | Перейти |
| 17926-98 | Масс-спектрометры | МИ1201АГМ | АО "СЭЛМИ", Украина, г.Сумы | 1 год | Перейти |
| 28897-10 | Спектрометры | ДФС-71 | ЗАО "ОКБ Спектр", г.С.-Петербург | 1 год | Перейти |
| 71641-18 | Спектрометры комбинационного рассеяния | inVia Qontor | Фирма "Renishaw plc", Великобритания | 1 год | Перейти |
| 32527-06 | Спектрометры оптико-эмиссионные | Metalys | Фирма "HORIBA Jobin Yvon SAS", Франция | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
