Приборы для измерения параметров электрической энергии EMpro, ГРСИ 51680-12
Номер госреестра:
51680-12
Наименование СИ:
Приборы для измерения параметров электрической энергии
Обозначение типа:
EMpro
Производитель:
Фирма "Phoenix Contact GmbH & Co. KG", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.09.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48658
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы для измерения параметров электрической энергии EMpro
Назначение средства измерений
Приборы для измерения параметров электрической энергии EMpro (далее – приборы)
предназначены для измерения напряжения, силы и частоты переменного тока, активной,
реактивной и полной мощности, активной и реактивной электрической энергии в однофазных и
трехфазных цепях переменного тока промышленной частоты.
Описание средства измерений
Приборы для измерения параметров электрической энергии EMpro представляют собой
многофункциональные щитовые электроизмерительные приборы. Принцип работы приборов
заключается в преобразовании входного аналогового сигнала с помощью АЦП, последующей
математической обработкой измеренных величин в зависимости от алгоритма расчета
измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.
Конструктивно приборы EMpro состоят из первичных преобразователей тока и
напряжения, аналого-цифровых преобразователей, микропроцессора и дисплея. На передней
панели приборов расположены кнопки управления прибором и жидкокристаллический
дисплей. На задней панели находятся разъемы для питания прибора и разъемы для
подключения измерительных цепей.
В серию приборов EMpro входят четыре модификации: ЕЕМ-МА200, ЕЕМ-МА250,
ЕЕМ-МА400 и ЕЕМ-МА600. Модификации приборов отличаются техническими и метроло-
гическими характеристиками, а также способом монтажа. Приборы модификаций ЕЕМ-МА200
и ЕЕМ-МА250 предназначены для установки на DIN-рейку, приборы модификаций ЕЕМ-МА400
и ЕЕМ-МА600 предназначены для установки (врезки) в дверцы шкафов.
Диапазоны измеряемых величин могут быть расширены при подключении к входным
цепям приборов измерительных трансформаторов тока и напряжения.
Фотографии общего вида приборов для измерения параметров электрической энергии
EMpro представлены на рисунке 1.

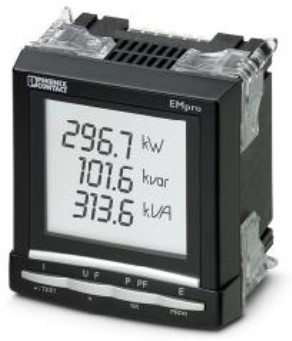

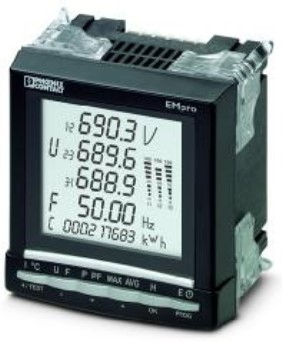

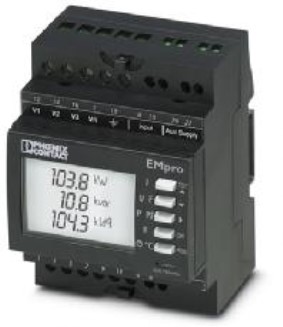

Рисунок 1 – Фотографии общего вида приборов для измерения параметров
электрической энергии EMpro
Приборы EMpro модификаций ЕЕМ-МА400 и ЕЕМ-МА600 могут использоваться
совместно с внешними модулями расширения. Разъемы для подключения модулей расширения
расположены на задней панели приборов. Типы и основные характеристики модулей расширения
приведены в таблице 1.
Лист № 2
Всего листов 5
ЕЕМ-МА600
EEM-TEMP-Trial
Таблица 1
Модификация
прибора
ЕЕМ-МА400
Тип подключаемого
модуля расширения
EEM-RS485-MA400
EEM-RS485-MA600
EEM-PB-MA600
EEM-PB12-MA600
EEM-ETH-MA600
EEM-ETH-RS485-MA600
EEM-MEMO-MA600
EEM-2DIO-MA600
EEM-2AO-MA600
Функциональное назначение
модуля расширения
Модуль интерфейса RS-485 JBUS/MODBUS
Модуль интерфейса RS-485 JBUS/MODBUS
Модуль интерфейса PROFIBUS DP (1,5 Мбит/с)
Модуль интерфейса PROFIBUS DP (12 Мбит/с)
Модуль интерфейса Ethernet
Модуль интерфейсов Ethernet и RS-485
Модуль внешней памяти
Модуль с 2 цифровыми входами и выходами
Модуль с 2 аналоговыми выходами (0-20/4-20 мА)
Модуль для подключения до трех термометров
сопротивления PT100
Программное обеспечение
Программное обеспечение приборов EMpro встроено в защищённую от записи память
микроконтроллера, что исключает возможность его несанкционированных настройки и вмеша-
тельства, приводящих к искажению результатов измерений. Метрологические характеристики
приборов с учетом погрешности, вносимой ПО, представлены в таблице 3. Идентификацион-
ные данные программного обеспечения приборов EMpro представлены в таблице 2.
Таблица 2
обеспечения
ционное
программного
программного
Цифровой
программного
версии)
Алгоритм
цифрового
Наименование
Идентифика-
Номер версииидентификаторвычисления
программного наименование
обеспечения, обеспечения идентификатора
обеспечения
не ниже(для указаннойпрограммного
обеспечения
Firmware
0F3DFEE
C5585F244DFCE
EMpro 200
8801521.00.028DF8AC7D117FMD5
Firmware
A05AE67
AD9800CBEAEF
EMpro 400
8801513.00.0297E4358D7E3FDMD5
Firmware
798794
1EB48E61C2B70
EMpro 600
8801503.00.04F38181BC61788MD5
Уровень защиты программного обеспечения «А» по МИ 3286-2010.
Метрологические и технические характеристики
ЕЕМ-МА200
Основные метрологические и технические характеристики приборов для измерения
параметров электрической энергии EMpro представлены в таблицах 3 – 4.
Таблица 3 – Основные метрологические характеристики приборов для измерения параметров
электрической энергии EMpro
Значение
Наименование характеристики
ЕЕМ-МА250
ЕЕМ-МА400 ЕЕМ-МА600
Диапазон измерения напряжения переменного
тока, В:
– фазного от 28 до 300 от 28 до 289 от 11 до 404
– линейного от 50 до 519 от 50 до 500 от 18 до 700
Лист № 3
Всего листов 5
Наименование характеристики
ЕЕМ-МА400
ЕЕМ-МА600
± 0,2
± 0,2
± 0,5
Окончание таблицы 3
Значение
ЕЕМ-МА200
ЕЕМ-МА250
5
6
от 0,005 до 6
5
6
от 0,005 до 6
1; 5
10
от 0,01 до 10
от 45 до 65
9999 кВт
9999 квар
9999 кВ∙А
9999 кВт
9999 квар
9999 кВ∙А
8000 кВт
8000 квар
8000 кВ∙А
Предел допускаемой относительной погрешности
измерения напряжения переменного тока, %
Номинальное значение силы тока, А
Максимальное значение силы тока, А
Диапазон измерения силы переменного тока, А
Предел допускаемой относительной погрешности
измерения силы переменного тока, %
Рабочий диапазон частот, Гц
Пределы измерения электрической мощности
(с учетом коэффициента трансформации
первичных преобразователей):
– активной
– реактивной
– полной
Предел допускаемой относительной погрешности
измерения электрической мощности (активной,
реактивной, полной), %
Классы точности при измерении активной и
реактивной электрической энергии:
– по ГОСТ Р 52323-2005
– по ГОСТ Р 52425-2005
0,5S
2
Напряжение питания, В:
– модификаций ЕЕМ-МА200, ЕЕМ-МА250
– модификаций ЕЕМ-МА400, ЕЕМ-МА600
Таблица 4 – Основные технические характеристики приборов для измерения параметров
электрической энергии EMpro
Наименование характеристики
Значение
от 200 до 277 (переменный ток, 50/60 Гц)
от 110 до 400 (переменный ток, 50/60 Гц)
от 120 до 350 (постоянный ток)
5
10
20
90
´
72
´
64
96
´
96
´
82
0,215
0,211
0,4
Потребляемая мощность, В∙А, не более:
– модификаций ЕЕМ-МА200, ЕЕМ-МА250
– модификации ЕЕМ-МА400
– модификации ЕЕМ-МА600
Габаритные размеры (ширина
´
высота
´
глубина), мм:
– модификаций ЕЕМ-МА200, ЕЕМ-МА250
– модификаций ЕЕМ-МА400, ЕЕМ-МА600
Масса, кг, не более:
– модификации ЕЕМ-МА200
– модификации ЕЕМ-МА250
– модификаций ЕЕМ-МА400, ЕЕМ-МА600
Условия эксплуатации:
– температура окружающего воздуха, °С
– относительная влажность, %, не более
– атмосферное давление кПа (мм рт. ст.)
от минус 10 до плюс 55
95
70 – 106,7 (537 – 800)
Знак утверждения типа
Знак утверждения типа наносят на корпус приборов методом трафаретной печати и на
титульный лист руководства по эксплуатации типографским способом.
Лист № 4
Всего листов 5
Комплектность средства измерений
В комплект поставки входят:
– прибор EMpro1 шт.
– коробка упаковочная1 шт.
– руководство по эксплуатации1 экз.
– методика поверки1 экз.
Поверка
осуществляется по документу МП-1376/446-2012 «Приборы для измерения параметров
электрической энергии EMpro. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-
Москва» в сентябре 2012 г.
Перечень основных средств, применяемых при поверке:
– калибратор электрической мощности Fluke 6100А
диапазон воспроизведения напряжения переменного тока: 0 – 1000 В (16 – 450 Гц);
предел допускаемой абсолютной погрешности (
D
U):
±
(166·10
-6
·U
вых
+ 4,4 мВ);
диапазон воспроизведения силы переменного тока: 0 – 10 А (16 – 450 Гц);
предел допускаемой абсолютной погрешности (
D
I):
±
(139·10
-6
· I
вых
+ 120 мкА);
диапазон воспроизведения электрической мощности: 0 – 20 кВт (квар, кВ∙А);
предел допускаемой относительной погрешности (
d
P,
d
Q,
d
S): 0,08%;
– ваттметр-счетчик эталонный трехфазный ЦЭ 6802
класс точности при измерении активной мощности и энергии: 0,05
класс точности при измерении реактивной мощности и энергии: 0,1
Сведения о методиках (методах) измерений
Методы измерений с помощью приборов для измерения параметров электрической
энергии EMpro указаны в документе «Приборы для измерения параметров электрической
энергии EMpro. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к приборам для
измерения параметров электрической энергии EMpro
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие
технические условия».
2 ГОСТ Р 52323-2005 (МЭК 62053-22:2003) «Аппаратура для измерения электрической
энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной
энергии классов точности 0,2S и 0,5S».
3 ГОСТ Р 52425-2005 (МЭК 62053-23:2003) «Аппаратура для измерения электрической
энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной
энергии».
4 ГОСТ 13109-97 «Электрическая энергия. Совместимость технических средств
электромагнитная. Нормы качества электрической энергии в системах электроснабжения
общего назначения».
5 Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям.
Лист № 5
Всего листов 5
Изготовитель
Фирма «PHOENIX CONTACT GmbH & Co. KG», Германия
Адрес: Flachsmarktstraße 8, D-32825 Blomberg, Germany
Phone: +49 (0) 5235-3-00
Заявитель
ООО «ЦентрКонсалт»
Адрес: 121170, г. Москва, Кутузовский пр-т, д.36, стр.3
Тел. (495) 961-85-72
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва»
117418, г. Москва, Нахимовский проспект, д.31
Тел. (495) 544-00-00;
Аттестат аккредитации № 30010-10 от 15.03.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии________________Ф.В. Булыгин
М.п.«____»_____________2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 30404-05 | Приборы регистрирующие электроизмерительные | СЛЕД | ООО "Северо-Западное Бюро измерительной и регулирующей техники", г.С.-Петербург | 1 год | Перейти |
| 75469-19 | Приборы универсальные измерительные параметров электрической сети | DM | Фирма "Lovato Electric S.p.A.", Италия | 10 лет | Перейти |
| 76243-19 | Система измерения количества газа Западной группы: Капитоновское месторождение КППНГ ЗАО "Газпром нефть Оренбург" в составе АСУ ПНГ. СИКГ ФВД | Нет данных | АО "Нефтеавтоматика", г.Уфа | 4 года | Перейти |
| 28079-09 | Калориметры газовые | НКС | ЗАО "Теплофизические приборы", г.С.-Петербург | 6 месяцев | Перейти |
| 38883-08 | Измерители параметров кабельных линий | ДЕЛЬТА-ПРО+ мод. ДЕЛЬТА-ПРО+, РД Мастер, Генератор ДЕЛЬТА | ООО "Связьприбор", г.Тверь | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
