Приложение к свидетельству № 48651
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения
НКФ-220-58У1
Назначение средства измерений
Трансформаторы напряжения НКФ-220-58У1 (далее трансформаторы) предназначены для
передачи сигналов измерительной информации средствам измерений, устройствам защиты,
автоматики, сигнализации и управления в электрических установках переменного тока
промышленной частоты.
Описание средства измерений
Трансформаторы относятся к классу измерительных преобразователей. Принцип
действия трансформаторов основан на преобразовании посредством электромагнитной
индукции переменного тока одного напряжения в переменный ток другого напряжения при
неизменной частоте и без существенных потерь мощности.
Трансформаторы заземляемые, однофазные, имеют одну первичную обмотку, одну основную
вторичную обмотки и одну дополнительную вторичную обмотку. Обмотки изолированы
бумажно-масляной изоляцией и помещены в заполненный маслом объем. Внутри фарфоровой
покрышки трансформатора на металлическом цоколе установлена активная часть, которая
представляет собой двустержневой магнитопровод с обмотками на каждом стержне.

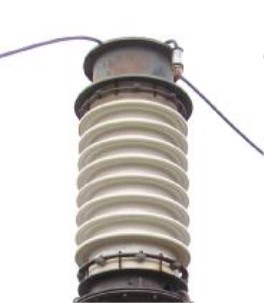

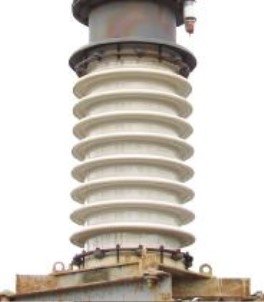

Рисунок 1- Общий вид трансформаторов напряжения НКФ-220-58У1
Место
пломбирования
лист №2
всего листов 3
Метрологические и технические характеристики
Таблица 1– Метрологические и технические характеристики трансформаторов напряжения
НКФ-220-58У1
ХарактеристикаЗначение
Номинальное напряжение первичной обмотки, В 150000/√3
Номинальное напряжение основной вторичной обмотки, В 100/√3
Номинальное напряжение дополнительной вторичной обмотки, В 100
Класс точности основной вторичной обмотки 0,5 13
Номинальная мощность основной вторичной обмотки, В·А4006001200
Класс точности дополнительной вторичной обмотки 3
Номинальная мощность дополнительной вторичной обмотки, В·А 1200
Предельная мощность, В·А 2000
Номинальная частота переменного тока, Гц 50
Схема и группа соединения обмоток1/1/1-0-0
Габаритные размеры, мм, (длина×ширина×высота) 1040×1040×3300
Масса трансформатора, не более, кг 1288
Климатическое исполнение и категория размещения по ГОСТ 15150-69 У1
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных
трансформатора и типографским способом на титульный лист паспорта.
Комплектность средства измерений
Таблица 2 - Комплектность трансформаторов напряжения НКФ-220-58У1
№ п/пНаименование изделия
1Трансформатор напряжения НКФ-220-58У1
зав. №№ 21641, 23972, 24173, 24174, 24178, 24183, 24184, 24197
2Эксплуатационная документация (Техническое описание и инструкция по
эксплуатации, совмещенные с паспортом)
Поверка
осуществляется по ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки: делитель напряжения ДН-220пт (пределы допускаемой основной
погрешности по напряжению +
0,1%); прибор для измерения электроэнергетических величин и
показателей качества электрической энергии «Энергомонитор-3.3Т» (пределы допускаемой
основной погрешности по напряжению +
0,1%).
Сведения о методиках (методах) измерений
Сведений нет.
Нормативныеитехническиедокументы,устанавливающиетребованияк
трансформаторам напряжения НКФ-220-58У1
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
ТУ 16-517.124-78 «Трансформатор напряжения НКФ. Технические условия»».
лист №3
всего листов 3
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- «осуществлении торговли и товарообменных операций…»;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям».
Изготовитель
п/я Р-6077, Украина, г. Запорожье
Заявитель
ОАО «Территориальная генерирующая компания № 1» (ОАО «ТГК-1») в лице филиала
«Кольский».
Адрес
:
184355, Мурманская область, Кольский район, п. Мурмаши, ул. Советская, д.2.
Тел.: (81553) 69-359, (81553) 69-311
Факс: (81553) 69-493, (81553) 69-494
Испытательный центр
ГосударственныйцентриспытанийсредствизмеренийФедеральноегосударственное
унитарное предприятие «Всероссийский научно-исследовательский институт метрологической
службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:
.
Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
Заместитель Руководителя Федерального агентства
по техническому регулированию и метрологииФ.В. Булыгин
«»2012 г.
