Полигон пространственный эталонный Пятигорский, ГРСИ 51631-12
Номер госреестра:
51631-12
Наименование СИ:
Полигон пространственный эталонный
Обозначение типа:
Пятигорский
Производитель:
ФГУП "Северо-Кавказское аэрогеодезическое предприятие", г.Пятигорск
Межповерочный интервал:
3 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ ПАГП11
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48572
об утверждении типа средств измерений
Лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Полигон пространственный эталонный Пятигорский
Назначение средства измерений
Полигон пространственный эталонный Пятигорский (далее - Полигон) предназначен для
хранения и передачи размера единиц длины, высот, ускорения силы тяжести рабочим средст-
вам измерений (СИ) (навигационной и геодезической АПКНС*, свето- и радиодальномерам,
электронным тахеометрам и лазерным сканерам, нивелирам и буссолям, астрономическим и
гироскопическим теодолитам, гироскопическим платформам на подвижных транспортных
средствах, гравиметрам).
Рисунок 1 - Внешний вид пункта Базиса
* - АПКНС – аппаратура пользователей космических навигационных систем
Описание средства измерений
Принцип передачи размера единиц длины, плоского угла, превышений и ускорения силы
тяжести Полигона заключается в определении метрологических параметров Полигона
(геоцентрических координат и их разностей - приращений координат, длин линий,
превышений (высот), ускорения силы тяжести) рабочими СИ и сравнении полученных
результатов с эталонными значениями соответствующих параметров Полигона.
Полигон расположен в районе городов Пятигорск и Минеральные Воды.
Краткая климатическая характеристика района на основе многолетних наблюдений по
гидрометеорологической станций Пятигорска и Минеральные воды:
- климат района умеренно-континентальный, без резких колебаний годовых и суточных
температур; наиболее холодный месяц – январь, абсолютный минимум составляет -30
о
С;
наиболее теплый месяц – август, абсолютный максимум составляет +36
о
С.
Рельеф на местности представляет собой ровный, грунт твердый, глины средние, тугопла-
стичные и с глубоким залеганием грунтовых вод. Максимальная глубина промерзания грунта
– 1,0 м.
Полигон включает в себя: сеть геодезических пунктов; линейный базис «Пятигорский»
(рисунок 1), (далее - Базис); набор эталонных линий (33 линии).
Кроме того, Полигон содержит сеть триангуляции и нивелирный полигон.
Полигон состоит из 12 пунктов (рисунок 2), 8 из которых - пункты Базиса (построенные в
1988-89 гг.), 2 пункта - постоянно-действующие пункты Федеральной астрономо-
геодезической сети – ФАГС «Пятигорск» (Основной - установлен на вершине горы Пост,
Рабочий - на крыше административного здания ФГУП «Сев. Кав. АГП») которые
одновременно являются и гравиметрическими, контрольный центр ФАГС № 26 и пункт ГГС
Цыганский - 3 кл. Сеть триангуляции выполнена в виде замкнутого триангуляционного
полигона.
Все пункты полигона закреплены на местности центрами долговременной сохранности,
оборудованы устройствами для принудительного центрирования кроме пункта Базиса № 7,
пункта ГГС Цыганский и Контрольного центра ФАГС «Пятигорск» (№26). Все пункты
отвечают требованиям предъявляемым к центрам геодезических полигонов. На всех пунктах
обеспечена видимость верхней полусферы на углах возвышения, превышающая 10°. Высоты
пунктов определены геометрическим нивелированием по программе I и II класса и связаны с
Балтийской системой высот. Подъезд и подход ко всем пунктам Полигона возможен в любое
время года.
Место нанесения
знака утверждения
типа
Лист № 2
всего листов 5

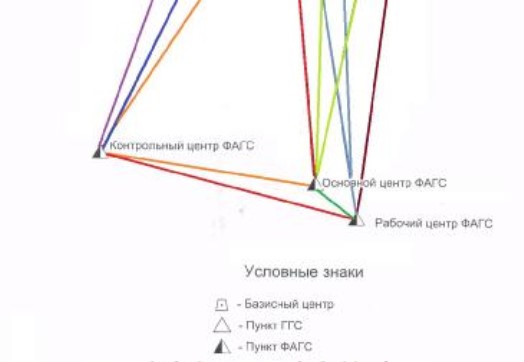

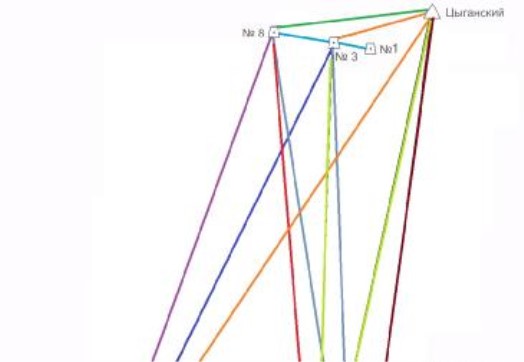

Рисунок 2 - Схема расположения пунктов Полигона (Набор эталонных линий)
Метрологические и технические характеристики
Диапазон линейных измерений Полигона, м(24 ÷ 25505)
Абсолютная погрешность Полигона при доверительной вероятности 0,95 при
измерениях приращения координат в системе WGS-84, в плане, мм± 30
Абсолютная погрешность Полигона при доверительной вероятности 0,95 при:
- измерениях длин линий для интервалов более 2016 м, мм± 10
- измерениях эталонных азимутов,…”± 1
- измерениях магнитных азимутов, …’± 8
Диапазон линейных измерений Базиса, м(24÷2016)
Абсолютная погрешность Базиса при доверительной вероятности 0,95 при измерениях длин
линий, мм, в интервале:
- (0÷504) м± 0,5
- (504÷2016) м± 1
Номинальные значения интервалов Полигона, м24, 288, 504, 760, 984, 1488, 1992, 2016,
3505, 4200, 5232, 8310, 8950, 24021, 24264, 24873, 25129, 25505
Номинальные значения интервалов Базиса, м24, 288, 504, 984, 1488, 1992, 2016
Допускаемая “невязка” в треугольнике, мм 10
Высота центров Базиса над уровнем земли, м 0,4÷1,2
Общий уклон трассы Базиса 0,0007
Отклонение от створности базисных центров, мм, не более50
Длины сторон треугольника (сеть триангуляции): Рабочий ФАГС - №3 – Цы-25,129; 3,505;
ганский, км24,873
Лист № 3
всего листов 5
а) температура окружающей среды, °C
в) атмосферное давление, кПа
а) диапазон температур,
°
С
-
33
Длины сторон треугольника (сеть триангуляции): Рабочий ФАГС - №8 – Цы-25,505; 5,232;
ганский, км24,873
Длины сторон треугольника (сеть триангуляции): Рабочий ФАГС - №3 - №8, 25,129; 1,728;
км25,505
Диапазон высот нивелирного полигона, м310÷561
Класс нивелирования I, II
Азимут №1 - №8278˚ 35,7’
Азимут стенда для транспортных АПКНС279° 51,7′
Скорость движения транспортных АПКНС, км/ч, не более40
Диапазон измерений ускорения силы тяжести на гравиметрическом пункте, м/с
2
(9,81÷9,82)
Погрешность при измерениях ускорения силы тяжести, м/с
2
3
´
10
-5
Электропитание вычислительного центра от сети переменного тока:
- напряжением, В(220
+
22
)
- частотой, Гц
(50 ± 1)
- потребляемая мощность, кВт
1
Средний срок службы, лет, не менее60
Условия эксплуатации по гр. Д1 и гр. В1 ГОСТ Р 52931-2008, со следующими уточнениями:
- оборудование на открытом воздухе:
+
20
(20
-
40
)
б) верхнее значение относительной влажности воздуха при 30
°
С, без конден-
сации влаги, %
98
+
5
(100
-
15
)
- оборудование в отапливаемом помещении вычислительного центра:
+
15
(20
-
10
)
б) верхнее значение относительной влажности при 30
°
С, %80
+
5
в) атмосферное давление, кПа(100
-
15
)
Знак утверждения типа
нанесен на табличку на пункт №1 Базиса методом гравировки и титульный лист формуляра -
типографским способом.
Примечание
1
8 пунктов
Комплектность средства измерений
ОбозначениеНаименование
Коли-Зав.но-
чество мер
1
12 пунктов
ПАГП11Сеть пунктов Полигона
ПАГП11-01
Базис линейный эталонный «Пяти-
горский»
ПАГП11-02Эталонный и магнитный азимуты
ПАГП11-03Полигон нивелирный
2
1
1
ПАГП11-04Стенд для испытаний АПКНС, ис-
пользуемых на транспортных сред-
ствах
ПАГП11-05Сеть триангуляции
ПАГП11-06Пункт гравиметрический
1
2
ВЦЦентр вычислительный
1
№1-№8
Нивелирная сеть I и II
класса
Участок дороги 2 км,
отклонение от прямо-
линейности не более 5′
4 пункта
Основной и Рабочий
пункты ФАГС
Закрытоеотапливае-
мое помещение
ПАГП11ФОФормуляр
ПАГП11МПМетодика поверки
1
1
Лист № 4
всего листов 5
ПГ комплекта (3 ± 0,5 мм/км) мм
Наименование
КТ2, 3 разряд
ский»
Поверка
осуществляется по документу ПАГП11МП «Полигоны пространственные эталонные. Мето-
дика поверки», утвержденным ФГУП «СНИИМ» в апреле 2012 г.
Эталоны
НД или метрологические и
технические характеристики
Измерительная лента (рулетка) 30 метров
ГОСТ 7502-98
Комплект:
Электронный тахеометр ТСR 802 power;ПГ комплекта ± (0,3 + 1
´
10
-6
L),
Светодальномер DISTOMAT WILDгде L - в мм;
DI2002, зав. № 180142
Нивелир DL-101ССКП на 1 км двойного хода не превышает 0,4 мм
Базис линейный эталонный «Пятигор-
2 разряд
Комплект GNSS - приемников спутнико-
вых геодезических, (8 штук, 3-х типов)
Сведения о методиках (методах) измерений
ПАГП11ФО «Полигон пространственный эталонный Пятигорский. Формуляр»
Нормативные и технические документы, устанавливающие требования к полигону про-
странственному эталонному Пятигорский
1 Инструкция о построении государственной геодезической сети Союза ССР // ГУ-
ГиК . – М.: Геодезиздат, 1966. – 459с.
2 ГКИНП (ГИТА) – 03 – 010 – 03 Инструкция по нивелированию І, ІІ, ІІІ и ІV классов,
ЦНИИГАиК, М., 2004
3 ГКИНП (ГНТА)-04-122-03 Инструкция по развитию высокоточной государственной
гравиметрической сети РОССИИ. ГУГК, М., ЦНИИГАиК. – 2004
4 СТО 02570823-19-05 - Базисы линейные эталонные. Общие технические требования
5 ГОСТ 8.016-81 ГСИ. Государственная поверочная схема для СИ плоского угла
6 ГОСТ 8.503-84 ГСИ. Государственная поверочная схема для средств измерений
длины в диапазоне 24÷75000 м
7 ГОСТ Р 51794-2001 Аппаратура радионавигационная глобальной спутниковой сис-
темы и глобальной системы позиционирования. Системы координат. Методы преобразования
координат определяемых точек
8 ГОСТ Р 54257-2010 Надежность строительных конструкций и оснований. Основные
положения и требования
9 МИ 1996-89 ГСИ. Базисы в дальнометрии образцовые (эталонные). Методика мет-
рологической аттестации
10 МИ 2060-90 ГСИ. Государственная поверочная схема для средств измерений дли-
ны в диапазоне 1
´
10
-6
÷50 м и длин волн в диапазоне 0,2 ÷ 50 мкм
11 МИ 2121-90 ГСИ. Государственная поверочная схема для средств измерений уско-
рения свободного падения
12 МИ 2292-94 Рекомендация. ГСИ. Государственная поверочная схема для средств
измерений разностей координат по сигналам космических навигационных систем
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
при осуществлении геодезической и картографической деятельности
Лист № 5
всего листов 5
Изготовитель
ФГУП «Северо-Кавказское аэрогеодезическое предприятие» (ФГУП «Сев.-Кав. АГП»)
357500, г. Пятигорск, Ставропольского края, пр. Горького, 4, тел. (8793) 36-35-41, факс
(8793) 97-37-86, телетайп 169141 Триод, E-mail:
Испытательный центр
Государственный центр испытаний средств измерений СНИИМ (ГЦИ СИ СНИИМ), юриди-
ческий адрес: 630004, г. Новосибирск, пр. Димитрова, 4, тел.(383) 210-08-14, факс (383) 210-
13-60, электронная почта
, номер аттестата аккредитации: 30007-09
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В.Булыгин
МП
«__» _____________ 2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 83442-21 | Система измерений количества и параметров газа (СИКГ), поступающего на котельную ВЖК и ОБП и полигон захоронения отходов, в БПРГ ЦПС Куюмбинского месторождения | Обозначение отсутствует | Закрытое акционерное общество "Научно-инженерный центр Инкомсистем" (ЗАО "НИЦ "ИНКОМСИСТЕМ"), г. Казань | 4 года | Перейти |
| 42014-09 | Полигон пространственный эталонный | Иркутск | Восточно-Сибирский филиал ФГУП "ВНИИФТРИ", г.Иркутск | 3 года | Перейти |
| 29805-05 | Преобразователь объема жидкости эталонный лопастной | Smith Meter мод. LM16-S6 | Фирма "FMC EnergySystems, FMC Measurement Solutions", США, Германия | 1 год | Перейти |
| 77256-20 | Генератор влажного газа эталонный | САРМА | Восточно-Сибирский филиал ФГУП "ВНИИФТРИ", р.п.Менделеево | 1 год | Перейти |
| 41903-09 | Полигон геодезический эталонный | ПГЭ-СГГА | ГОУ ВПО "СГГА", г.Новосибирск | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
