Номер госреестра:
51624-12
Наименование СИ:
Трансформаторы тока
Обозначение типа:
ТШЛ-СЭЩ
Производитель:
ЗАО "Группа компаний "Электрощит"-ТМ Самара", г.Самара
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
17.07.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48593
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТШЛ-СЭЩ
Назначение средства измерений
Трансформаторы тока ТШЛ-СЭЩ (далее по тексту – трансформаторы тока) предна-
значены для контроля и передачи сигнала измерительной информации приборам измерения,
защиты, автоматики, сигнализации и управления в электрических цепях переменного тока
промышленной частоты.
Описание средства измерений
Трансформаторы тока ТШЛ-СЭЩ по принципу конструкции являются шинными.
Корпус трансформаторов тока выполнен из эпоксидного или полиуретанового компаунда, ко-
торый одновременно является главной изоляцией и обеспечивает защиту обмоток от механи-
ческих и климатических воздействий. В корпусе трансформаторов расположен ленточный то-
роидальный или прямоугольный магнитопровод, на который равномерно намотаны вторич-
ные обмотки и экран, выполненный из электропроводящего материала. Выводы вторичных
обмоток расположены на внешней стороне фланца трансформатора.
Трансформаторы комплектуются крышкой для закрытия и пломбирования выводов
вторичных обмоток от несанкционированного доступа.
Принцип действия трансформаторов тока заключается в преобразовании переменного
тока промышленной частоты в переменный ток для измерения с помощью стандартных изме-
рительных приборов, а также обеспечения электрической изоляции измерительных устройств
от цепей высокого напряжения.

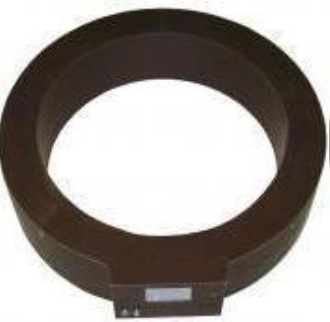

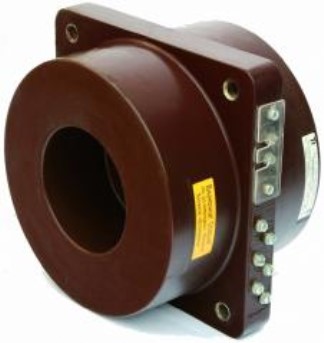

Рисунок 1 – Фотографии общего вида трансформаторов тока ТШЛ-СЭЩ
Лист № 2
всего листов 3
Метрологические и технические характеристики
от 2 до 35
от 2 до 35
Основные метрологические и технические характеристики трансформаторов тока
ТШЛ-СЭЩ представлены в таблице 1
Таблица 1
ХарактеристикаЗначение
Номинальное рабочее напряжение, кВ 0,66; 10; 15; 20; 24
Номинальный первичный ток, А от 50 до 10000
Номинальный вторичный ток, А 1; 5
Номинальная нагрузка вторичных обмоток, В∙А:
– для измерений от 1 до 100
– для защиты от 3 до 100
Классы точности вторичных обмоток:
– для измерений0,2; 0,2S; 0,5; 0,5S; 1; 3; 10
– для защиты 5Р; 10Р
Номинальная частота, Гц50; 60
Номинальный коэффициент безопасности приборов
вторичных обмоток для измерений
Номинальная предельная кратностьвторичных обмоток
для защиты
Габаритные размеры, мм
для трансформаторов с тороидальным магнитопроводом:
– внутренний диаметр от 70 до 470
– наружный диаметр от 144 до 620
– высота от 45 до 300
для трансформаторов с прямоугольным магнитопроводом:
– длина от 102 до 250
– ширина от 45 до 105
– высота от 158 до 320
Масса, кгот 1,8 до 100
Климатическое исполнение по ГОСТ 15150-69 У2; Т2
Знак утверждения типа
Знак утверждения типа наносят на титульный лист паспорта типографским способом
и на табличку технических данных трансформатора методом трафаретной печати.
Комплектность средства измерений
В комплект поставки входят:
– трансформатор тока ТШЛ-СЭЩ1 шт.
– паспорт1 экз.
– руководство по эксплуатации (на партию в один адрес)1 экз.
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Перечень основных средств, применяемых при поверке:
– трансформатор тока измерительный лабораторный ТТИ-5000.5
номинальные значения первичного тока, А: от 5 до 5000
класс точности: 0,05
– трансформатор тока измерительный эталонный NCD
номинальные значения первичного тока, кА: от 5 до 30
класс точности: 0,05
Лист № 3
всего листов 3
– прибор сравнения КНТ-03
предел измерения токовой погрешности, %: ± 19,99;
предел измерения угловой погрешности, угловых мин: ± 1999
– магазин нагрузок МР 3027
номинальные величины нагрузки, В∙А: от 1 до 50
Сведения о методиках (методах) измерений
Методы измерений с помощью трансформаторов тока ТШЛ-СЭЩ указаны в доку-
менте 0РТ.142.130 РЭ «Трансформаторы тока ТШЛ-СЭЩ. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к трансформаторам тока
ТШЛ-СЭЩ
ГОСТ 7746-2001 «ГСИ. Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Технические условия ТУ 3414-179-15356352-2012.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
– выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федера-
ции обязательным требованиям.
Изготовитель
ЗАО «ГК «Электрощит» – ТМ Самара»
Адрес: 443048, г. Самара, пос. Красная Глинка,
корпус заводоуправления ОАО «Электрощит»
Тел. 8 (846) 276-28-88. Факс 8 (846) 277-73-83
E-mail:
Испытательный центр
ГЦИСИФБУ «Ростест-Москва»
117418, г. Москва, Нахимовский проспект, д.31
Тел. (495) 544-00-00;
Аттестат аккредитации № 30010-10 от 15.03.2010
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии________________Ф.В. Булыгин
М.п.«____»_____________2012 г.
