ГРСИ 51597-12: Счетчики электрической энергии МИР С-04, МИР С-05, МИР С-07. Поверка

Приложение к свидетельству № 48557

об утверждении типа средств измерений

лист № 1

всего листов 21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии МИР С-04, МИР С-05, МИР С-07

Назначение средства измерений

Счетчики электрической энергии МИР С-04, МИР С-05, МИР С-07 (далее по тексту –

счетчики, МИР С-04, МИР С-05, МИР С-07) предназначены для измерений активной и реак-

тивной электрической энергии прямого и обратного направлений, активной, реактивной и пол-

ной мощности, коэффициента мощности, частоты, среднеквадратических значений напряжений

и силы переменного тока в электрических цепях переменного тока и организации многотариф-

ного учета электроэнергии.

Описание средства измерений

Принцип действия счетчиков основан на вычислении действующих значений тока и на-

пряжения, активной и реактивной электрической энергии, активной, реактивной и полной

мощности, коэффициента мощности и частоты сети переменного тока по измеренным мгновен-

ным значениям входных сигналов тока и напряжения.

Счетчики МИР С-04 предназначены для работы в трехфазных четырехпроводных или од-

нофазных цепях переменного тока.

Счетчики МИР С-04 (кроме счетчиков класса точности 0,2/0,2), МИР С-05, МИР С-07

предназначены для эксплуатации в автономном режиме и в составе автоматизированных систем

контроля и учета электроэнергии.

Счетчики МИР С-04 класса точности 0,2/0,2 предназначены для эксплуатации в авто-

номном режиме в нормальных условиях по ГОСТ Р 52322-2005, ГОСТ Р 52425-2005, при тем-

пературе плюс (23

±

3)

°

С и относительной влажности от 30 до 80 %.

Счетчики МИР С-05 предназначены для работы в однофазных цепях переменного тока.

Счетчики МИР С-05 имеют один или два датчика тока (в зависимости от исполнения):

один датчик для измерения тока в фазном проводе (имеется всегда) и один датчик для измере-

ния тока в нейтральном проводе.

Счетчики МИР С-05 с двумя датчиками тока имеет режим учета энергии (программирует-

ся при конфигурировании счетчика) по датчику тока, показания которого максимальны.

Счетчики МИР С-07 предназначены для работы в трехфазных трех и четырехпроводных

цепях переменного тока.

Емкость учета дисплея счетчика при учете энергии, соответствующей I

макс

. при U

ном

. и cos

j

= 1 (sin

j

= 1), начиная с нуля, должна быть не менее 1500 ч.

Счетчики, применяемые внутри помещений, имеют дисплей и клавиатуру управления,

состоящую из трех кнопок (для счетчиков МИР С-04, МИР С-07), и из двух кнопок для

счетчиков МИР С-05 (внутренней установки), и светодиодную индикацию активной и

реактивной энергии.

Счетчики обеспечивают обмен информацией с внешним устройством, через интерфейсы

RS-485, PLC, CAN, Ethernet, оптический порт, по сети ZigBee, GSM, и через радиоинтерфейс (в

соответствии с кодом счетчиков).

Счетчики МИР С-05 фиксируют дату и время вскрытия и закрытия крышки зажимов и

лицевой крышки.

лист № 2

всего листов 21

Счетчики МИР С-04, МИР С-07 имеют два испытательных электрических выхода:

- импульсный выход активной энергии прямого и обратного направлений;

- импульсный выход реактивной энергии прямого и обратного направлений.

Счетчики обеспечивают учет и возможность считывания по интерфейсам активной

энергии прямого и обратного направлений (либо суммарной по модулю активной энергии,

рассчитываемой как сумма модулей активной энергии прямого и обратного направлений) и

реактивной энергии прямого и обратного направлений (либо суммарной по модулю реактивной

энергии, рассчитываемой как сумма модулей реактивной энергии прямого и обратного

направлений) по каждому тарифу и суммарной по всем тарифам в следующих интервалах

времени указанных в таблице 1.

Таблица 1.

МИР С-04,

МИР С-05

МИР С-07 с символом «D»

в коде счетчика

МИР С-07 с символом «P»

в коде счетчика

с момента сброса показаний;

за текущий месяц;

за предыдущий месяц;

за текущие сутки;

за предыдущие сутки;

с момента сброса показаний;

за текущий год;

на начало текущего года;

за предыдущий год;

на начало предыдущего года;

за текущий месяц;

на начало текущего месяца;

за предыдущий месяц;

на начало предыдущего месяца;

за текущие сутки;

на начало текущих суток;

за предыдущие сутки;

на начало предыдущих суток;

Счетчики использует тарифное расписание и расписание праздничных дней, задаваемые

при конфигурировании:

·

до 4 тарифов в 24 тарифных зонах отдельно на каждый день недели каждого месяца в

течение года;

·

даты праздничных дней каждого из 4 тарифов в 24 тарифных зонах каждого месяца за

год;

·

плановые часы пиковой нагрузки.

На дисплее счетчиков отображаются:

·

текущие показания накопленной энергии;

·

единицы измерения, вид и направление энергии;

·

текущая дата, текущий месяц, текущий год и день недели;

·

текущее время;

·

номер текущего тарифа;

·

для МИР С-04 и МИР С-05 состояние реле управления нагрузкой и для МИР С-07 –

состояние дополнительного реле (включено/выключено).

Все регистрируемые счетчиками события фиксируются в журналах событий и затем

хранятся в соответствующих архивах.

лист № 3

всего листов 21

МИР С-07

МИР С-07.05

МИР С-07.05-230

МИР С-07.05-230-1(2)

МИР С-07.05-230-1(2)-R

МИР С-07.05-230-1(2)-RR

МИР С-07.05-230-1(2)-RRP

МИР С-07.05-230-1(2)-RRPС

МИР С-07.05-230-1(2)-RRPСE

E – интерфейс Ethernet

Без буквы – нет интерфейса Ethernet

МИР С-07, МИР С-04 определяют параметры качества электрической энергии:

·

усредненные значения среднеквадратических фазных напряжений, а также усредненное

значение среднеквадратического напряжения прямой последовательности в вольтах;

·

усредненное значение частоты в герцах;

·

текущиезначенияустановившихсяотклоненийсреднеквадратическихфазных

напряжений, а также установившегося отклонения среднеквадратического напряжения

прямой последовательности (в дальнейшем – установившиеся отклонение напряжения) в

процентах;

·

текущее значение отклонения частоты в герцах.

Структура условного обозначения счетчиков приведена в таблице 2.

Таблица 2.

Тип счетчика:

04 – трехфазный непосредственного включе-

ния

05 – однофазный непосредственноговключе-

ния

07 – трехфазныйтрансформаторноговключе-

ния

Класс точности при измерении актив-

ной/реактивной энергии:

02 – 0,2/0,2

05 – 0,5/1,0

05S – 0,5S/1,0

10 – 1,0/1,0

1А – 1,0/–*

Номинальное напряжение:

57 – 57,7 В (фазное)

230 – 230 В (фазное)

Максимальное

Значение

тока:

1(2)

5(10)

5(80)

5(100)

Номинальное

(базовое)

1 А

5 А

2 А

10 А

80 А

100 А

Канал связи:

R – интерфейс RS485

Без буквы – нет интерфейса RS485

R – второй интерфейс RS485

Без буквы – нет второго интерфейса RS485

P – PLC базовая версия

Р1 – PLC модификация 1

Без буквы – нет канала связи PLC

C – интерфейс CAN

Без буквы – нет интерфейса CAN

лист № 4

всего листов 21

МИР С-07.05-230-1(2)-RRPCEZ

МИР С-07.05-230-1(2)-RRPCEZF

МИР С-07.05-230-1(2)-RRPCEZFG

МИР С-07.05-230-1(2)-RRPCEZFG-K

МИР С-07.05-230-1(2)-RRPCEZFG-KS

МИР С-07.05-230-1(2)-RRPCEZFG-KSI

МИР С-07.05-230-1(2)-RRPCEZFG-KSIT

МИР С-07.05-230-1(2)-RRPCEZFG-KSITN

МИР С-07.05-230-1(2)-RRPCEZFG-Trial-E

МИР С-07.05-230-1(2)-RRPCEZFG-KSITN-EZ

МИР С-07.05-230-1(2)-RRPCEZFG-KSITN-EZF

МИР С-07.05-230-1(2)-RRPCEZFG-KSITN-EZFG

МИР С-07.05-230-1(2)-RRPCEZFG-KSITN-EZFG-

D

Z – ZigBee базовая версия

Z1 – ZigBee модификация 1

Без буквы – нет канала связи ZigBee

F – радиоинтерфейс базовая версия

F1 – радиоинтерфейс модификация 1

Без буквы – нет радиоинтерфейса

G – GSM базовая версия

G1 – GSM модификация 1

Без буквы – нет канала связи GSM

Наличие реле:

К - силовое реле

Без буквы – нет силового реле

S – дополнительное реле

S1 – реле модификация 1

Без буквы – нет дополнительного реле

Наличие импульсных входов:

I – импульсные входы

Без буквы – нет импульсных входов

Наличие входов ТС:

T – входы ТС

Без буквы – нет входов ТС

Защита от хищения:

N – контроль тока в нейтрали

Без буквы – нет контроля тока в нейтрали

Размещение изделия:

E – наружной установки

Без буквы – внутренней установки

Разъем для подключения внешней антенны:

Z – разъем для антенны ZigBee

Без буквы – нет разъема

F – разъем для антенны радиомодема

Без буквы – нет разъема

G – разъем для подключения антенны GSM

Без буквы – нет разъема

Протокол обмена:

P – протокол счетчиков НПО “МИР” на ос-

нове протокола DLMS

D – протокол DLMS/COSEM

М – протокол Modbus

I – протокол МЭК

* С ненормированными погрешностями измерения реактивной энергии, активной, реактивной и

полной мощности, коэффициента активной мощности, частоты сети, среднеквадратического

значения напряжения и среднеквадратического значения тока.

лист № 5

всего листов 21

Программное обеспечение

Встроенное программное обеспечение счетчика реализовано аппаратно (в управляющем

микроконтроллере) и разделено на метрологически значимую часть программного обеспечения

(в дальнейшем – ПО) и метрологически незначимую часть.

Идентификационные данные ПО счетчика приведены в таблице 3.

Цифровой идентификатор ПО может быть считан со счетчиков по интерфейсам.

Встроенное программное обеспечение не может быть считано без применения специальных

программно-технических устройств.

Таблица 3.

Счетчик

Обозначение

ПО

Идентифика- Версия

ционное ПО

наименование

ПО

Цифровой

идентификатор

ПО

(контрольная

сумма испол-

няемого кода)

Алгоритм вы-

числения циф-

рового иденти-

фикатора ПО

МИР С-04М12.00328-01 Рабочаяпро- 1.00xFBB69B3FCRC32

грамма счет-

чика МИР С-

04

МИР С-04.02-

230-5(100)-R-P

М12.00328-02 Рабочаяпро- 1.00xF74309B1CRC32

грамма счет-

МИР

С-07

чика МИР С-

04

МИР С-05М12.00329-01 Рабочаяпро- 1.00x4F69B3CCCRC32

грамма счет-

чика МИР С-

05

С протоко- М12.00330-01 Рабочаяпро- 1.00x51EC6E2DCRC32

лом обменаграмма счет-

DLMSчика МИР С-

07

С протоко- М12.00330-02 Рабочаяпро- 1.00xFE5E27E3CRC32

лом обменаграмма счет-

DLMS/чика МИР С-

COSEM07

Уровень защиты ПО от непреднамеренных и преднамеренных изменений – «С» в соответ-

ствии с МИ 3286-2010.

Программное обеспечение «КОНФИГУРАТОР СЧЕТЧИКОВ МИР» и «КОНФИГУРАТОР

ПРИБОРОВ УЧЕТА» (внешнее) устанавливается на персональный компьютер и предназначено

для настройки работы счетчиков по интерфейсам.

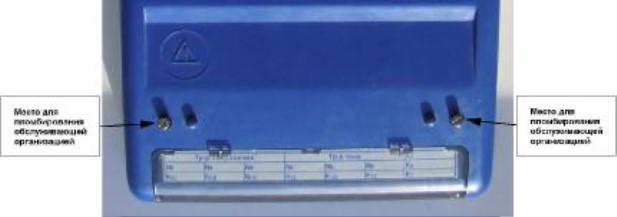

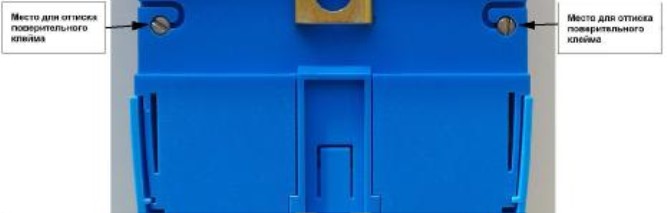

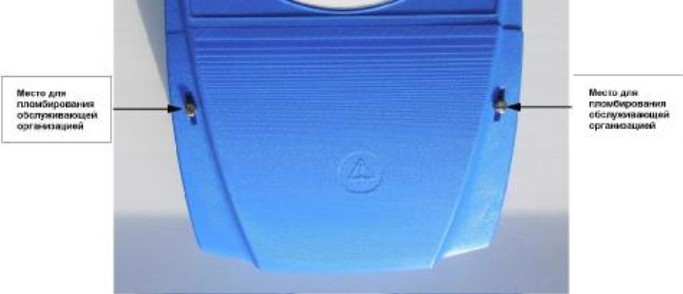

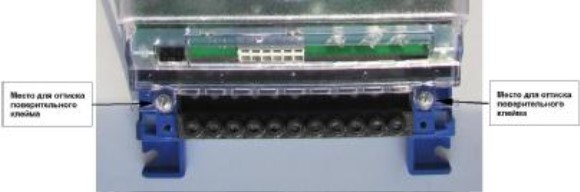

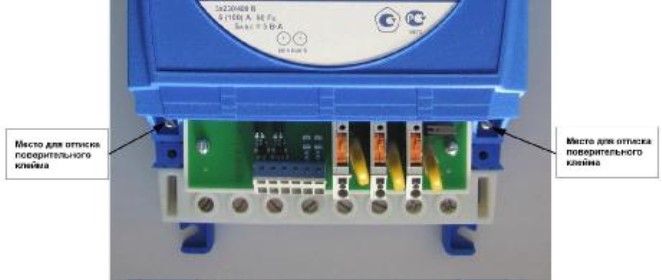

Внешний вид и схемы пломбирования счетчиков представлены на рисунках 1, 2 и 3.

Счетчик, прошедший поверку, имеет клейма ОТК и поверителя, нанесенные на пломбиро-

вочную битумную мастику, нанесенную на головки винтов, крепящих кожух к основанию кор-

пуса или на свинцовую пломбу.

лист № 6

всего листов 21

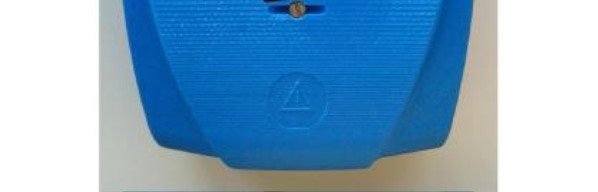

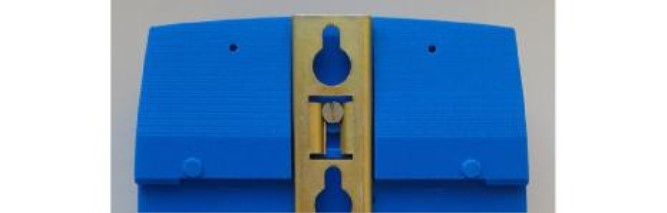

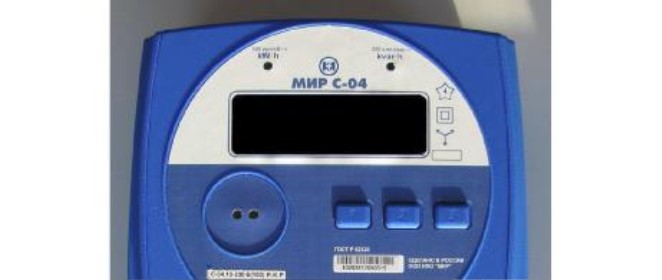

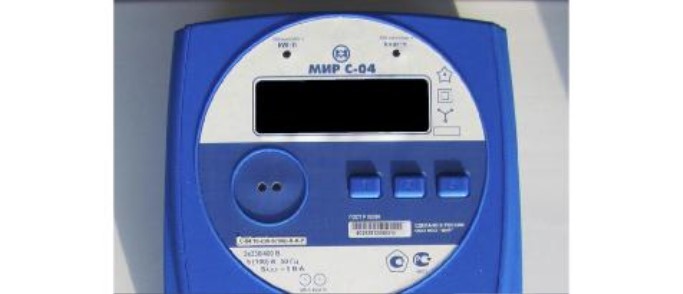

Рисунок 1 – Внешний вид счетчика МИР С-04

лист № 7

всего листов 21

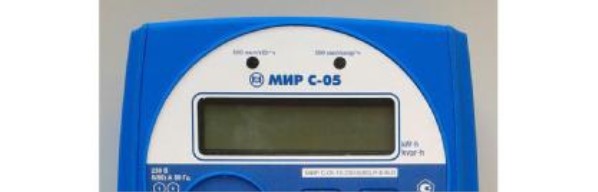

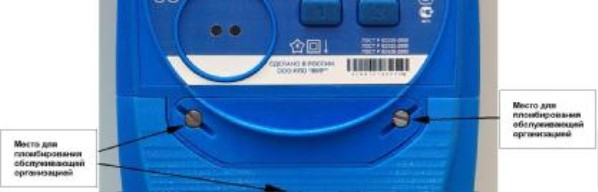

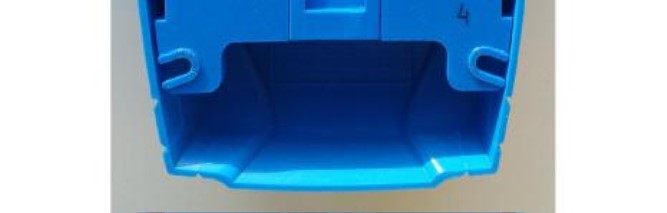

Рисунок 2 – Внешний вид счетчика МИР С-05

лист № 8

всего листов 21

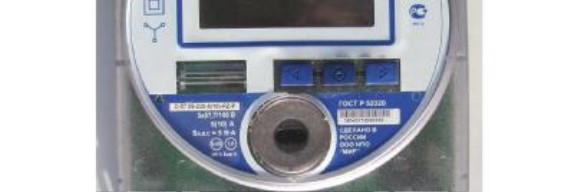

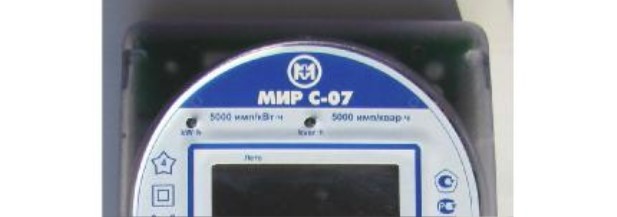

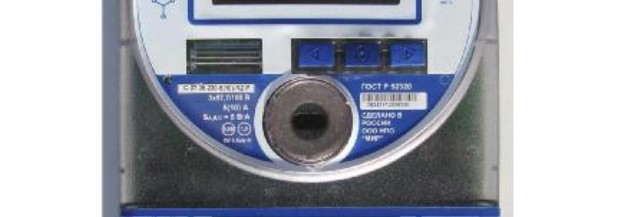

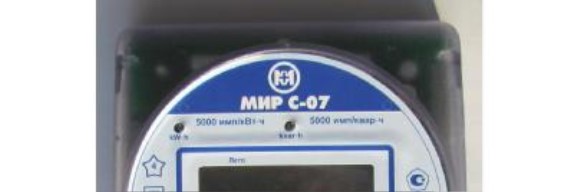

Рисунок 3 – Внешний вид счетчика МИР С-07

лист № 9

всего листов 21

Метрологические и технические характеристики

Диапазоны измеряемых величин, а также пределы допускаемых основных погрешностей

измерений приведены в таблицах 4 – 15.

Метрологические характеристики нормированы с учетом влияния программного обеспе-

чения.

МИР С-04 имеет функцию фазного учета электроэнергии и может применяться как од-

нофазный счетчик с возможностью одновременного подключения от одного до трех потребите-

лей.

Прямое направление передачи энергии соответствует углам сдвига фаз между током и

напряжением:

-

в диапазонах от 0 до 90° и от 270 до 360° для активной энергии;

-

в диапазонах от 0 до 90° и от 90 до 180° для реактивной энергии.

Обратное направление передачи энергии соответствует углам сдвига фаз между током и

напряжением:

-

в диапазонах от 90 до 180° и от 180 до 270° для активной энергии;

-

в диапазонах от 180 до 270° и от 270 до 360° для реактивной энергии.

Счетчик удовлетворяет общим требованиям ГОСТ Р 52320-2005;

при измерении реактивной энергии требованиям ГОСТ Р 52425-2005, при измерении ак-

тивной энергии:

-

требованиям ГОСТ Р 52322-2005 – МИР С-04, МИР С-05;

-

требованиям ГОСТ Р 52323-2005 – МИР С-07.

Таблица 4.

Наименованиепараметра

МИРС-05

МИРС-07

Тип включения цепей напря-

жения

Непосредст-

венное

Непосредст-

венное

Непо-

средст-

венное

Тип включения цепей тока

Непосредст-

венное

–

Трансформа-

торное

МИРС-04

класса

точности 1/1

МИРС-04

класса

точности 0,2/0,2

Трансформа-

торное или

непосредст-

венное

Непо-

средст-

венное

нии активной энергии в двух

направлениях

по ГОСТ Р

52322

по ГОСТ 8.401по ГОСТ

Р 52322

Класс точности при измере-10,210,5S

по ГОСТ Р

52323

Класс точности при измере-10,211

нии реактивной энергии в по ГОСТ Р по ГОСТ 8.401 по ГОСТ по ГОСТ

двух направлениях 52425 Р 52425 Р 52425

Постоянная счетчика в режи-

ме телеметрии, имп/(кВт*ч)50050005005000

или имп/(квар*ч)

Постоянная счетчика в режи-

ме поверки, имп/(кВт*ч) или5000050000050000500000

имп/(квар*ч)

лист № 10

всего листов 21

Коэффициент

мощности cos

j

1,0

класс

точности

1/1

От 0,20 I

б

до I

макс.

±

1,0

От 0,20 I

б

до I

макс.

±

0,3

1,0

±

1,5

От 0,20 I

б

до I

макс.

0,5 при индуктивной и

0,8 при емкостной на-

грузке

±

1,0

3

´

230/400

3×57,7/100

Номинальное

U

ном.

, В

230

3

´

230/400

1 (2)

5 (10)

От 0,05 I

б

до I

макс.

50

От 47,5 до 52,5

Пределы допускаемой основной относительной погрешности счетчиков при измерении

активной и реактивной энергии и мощности прямого и обратного направлений в нормальных

условиях при симметричной трехфазной нагрузке и при однофазной нагрузке и симметрии

многофазных напряжений, приложенных к цепям напряжения (для счетчиков МИР С-04 и

МИР С-07), а так же при однофазной нагрузке (для счетчиков МИР С-04 и МИР С-05) не пре-

вышают пределов, указанных в таблице 5 согласно ГОСТ Р 52322-2005 и ГОСТ Р 52323-2005

для активной, ГОСТ Р 52425-2005 для реактивной энергий.

Таблица 5.

СчетчикЗначениетока

Пределыдопускаемой

основнойотносительной

погрешности, %

От 0,05 I

б

до 0,10 I

б

От 0,10 I

б

до I

макс.

От 0,10 I

б

до 0,20 I

б

±

1,5

±

1,0

±

1,5

0,5 при индуктивной и

0,8 при емкостной на-

грузке

От 0,05 I

б

до 0,10 I

б

От 0,10 I

б

до I

макс.

От 0,10 I

б

до 0,20 I

б

±

0,3

±

0,2

±

0,4

МИР

С-04

класс

точности

0,2/0,2

0,5 при индуктивной и

0,8 при емкостной на-

грузке

От 0,05 I

б

до 0,10 I

б

От 0,10 I

б

до I

макс.

±

1,5

±

1,0

МИР С-05

От 0,10 I

б

до 0,20 I

б

МИРС-04

Наименованиепараметракласса

точности 1/1

МИРС-04

классаМИРС-05МИРС-07

точности 0,2/0,2

напряжение

3

´

230/400

Предельный рабочий диапа-

зон напряжений при измере-От 0,8 до 1,2 U

ном.

нии мощности

5 (100)5 (100)5 (80)

От 0,01 I

ном.

до I

макс.

Номинальный или базовый

(максимальный)ток,I

ном

(I

макс

) или I

б

(I

макс

), А

Диапазон измерения фазного

тока, А

Номинальное значение часто-

ты сети, Гц

Диапазон измерения частоты,

Гц

лист № 11

всего листов 21

Счетчик

Значениетока

Коэффициент

мощности cos

j

1,0

МИР С-07

От 0,10 I

б

до I

макс.

±

0,6

Счетчик

Значениетока

Энергия

Активная

± 1,5

МИР С-04

I

б

Реактивная

± 2,5

Активная

± 1,0

МИР С-07

I

ном.

1,0 (-1,0)

Реактивная

± 2,5

Счетчик

Значениетока

класс точности 1/1

От 0,05I

б

до I

макс.

± 2,0

МИР С-04

класс точности 0,2/0,2

От 0,05I

б

до I

макс.

± 0,5

МИР С-05

От 0,05I

б

до I

макс.

± 2,0

МИР С-07

От 0,01 I

ном.

до I

макс.

± 1,5

От 0,01 I

ном.

до 0,05 I

ном.

От 0,05 I

ном.

до I

макс.

От 0,02 I

ном.

до 0,10 I

ном.

Пределыдопускаемой

основнойотносительной

погрешности, %

±

1,0

±

0,5

±

1,0

0,5 (прииндуктивной

нагрузке) и 0,8 (при

емкостнойнагрузке)

Примечания

1 Для счетчиков МИР С-04 испытание проводить последовательно для каждой фазы при

однофазном напряжении и однофазной нагрузке, а также для трехфазного напряжения и сим-

метричной нагрузки.

2 Для счетчика МИР С-05 испытания проводить для режима учета энергии по фазе и для

режима учета энергии по нейтрали.

Разность между значениями основной относительной погрешности счетчиков МИРС-04

и МИР С-07 при измерении энергии прямого (обратного) направлений при однофазной

нагрузке и при симметричной многофазной нагрузке не превышает пределов, указанных в

таблице 6.

Таблица 6.

Коэффициент

мощности

Пределыразности

погрешностей, %

Допускаемая основная относительная погрешность счетчиков при измерении полной

мощности в каждой фазе сети не превышает пределов, указанных в таблице 7 согласно ГОСТ Р

52322-2005 и ГОСТ Р 52323-2005.

Таблица 7.

Пределыотносительной по-

грешностей, %

Допускаемая основная абсолютная погрешность измерения коэффициента активной мощ-

ности в диапазонах (минус 0,5 C) – (минус 1) – (минус 0,5 L) и (плюс 0,5 C) – (плюс 1) – (плюс

0,5 L) не должна превышать пределов, указанных в таблице 8.

Далее по тексту – знаком «L» обозначена индуктивная нагрузка, знаком «С» – емкостная.

лист № 12

всего листов 21

Счетчик

Значениетока

МИР С-04

Счетчик

Значениетока

класс точности 1/1

МИР С-04

класс точности 0,2/0,2

От 0,05 I

б

до 0,2 I

б

± 1,5

МИР С-05

МИР С-07

Таблица 8.

Пределыабсолютной

погрешности

класс точности 1/1

класс точности 0,2/0,2

МИР С-05

МИР С-07

От 0,2I

б.

до I

макс.

От 0,2I

б.

до I

макс.

От 0,2I

б.

до I

макс.

От 0,1I

ном.

до I

макс.

± 0,050

± 0,015

± 0,050

Допускаемая основная абсолютная погрешность измерения частоты сети не превышает

пределов равных

±

0,05 Гц для счетчиков МИР С-04 класса точности 1/1, МИР C-05, МИР С-07

и

±

0,015 для счетчиков МИР С-04 класса точности 0,2/0,2.

Допускаемая основная относительная погрешность измерения среднеквадратического

значениянапряжениявкаждойфазесетивдиапазонеот0,8U

ном.

до

1,2U

ном.

В не превышает пределов, равных

±

0,5 % для счетчиков МИР С-04 класса точности

1/1, МИР C-05, МИР С-07 и

±

0,15 для счетчиков МИР С-04 класса точности 0,2/0,2.

Допускаемая основная относительная погрешность при измерении среднеквадратического

значения тока в каждой фазе сети не превышает пределов, указанных в таблице 9.

Таблица 9.

Пределыотносительной

погрешности, %

От 0,2 I

б

до I

макс.

От 0,05 I

б

до 0,2 I

б

От 0,2 I

б

до I

макс.

± 0,5

± 5,0

± 0,15

От 0,2 I

б

до I

макс.

От 0,05 I

б

до 0,2 I

б

От 0,2 I

ном.

до I

макс.

От 0,01 I

ном.

до 0,2 I

ном.

± 0,5

± 5,0

± 0,5

± 5,0

Абсолютная погрешность суточного хода часов реального времени счетчиков МИР С-04

класса точности 1/1 и МИР С-07 в диапазоне температур от минус 40 до плюс 60 °С составляет

не более 0,5 с/сут.

Абсолютная основная погрешность суточного хода часов реального времени счетчиков

МИР С-04 класса точности 0,2/0,2, МИР С-05 составляет не более

±

0,5 с/сут.

При напряжении ниже 0,8 U

ном.

погрешность счетчиков может меняться в пределах от

плюс 10 % до минус 100 %.

Счетчики начинают и продолжают регистрировать показания активной (реактивной)

энергии прямого или обратного направления (стартовый ток) при номинальном напряжении,

коэффициенте мощности cos

j

(sin

j

), равном 1 (для энергии прямого направления) и минус 1

(для энергии обратного направления), при этом абсолютные значения фазных мощностей,

измеренных счетчиками, должны быть не менее значений, указанных в таблице 10.

Испытательные выходы счетчиков после приложения напряжения, равного 1,15U

ном.

,

при отсутствии тока в цепях тока должны создавать не более одного импульса за время,

указанное в таблице 11 (отсутствие самохода), при этом абсолютные значения фазных

мощностей, измеренных счетчиками, при напряжении равном 1,15U

ном.

и отсутствии тока в

цепях тока должны быть не более значений, установленных в таблице 11.

лист № 13

всего листов 21

Счетчик

Энергия

Значениетока,

А

U

ном.,

В

I

ном.

или

I

б

, А

МИР С-04

0,004I

б.

230

5

2,3

МИР С-05

0,004I

ном.

230

5

2,3

Активная

0,001I

ном.

МИР С-07

Реактивная

0,002I

ном.

Таблица 10.

Абсолютноеминимально

допустимое

значениефазной мощно-

сти, Вт (вар)

Активная

Реактивная

Активная

Реактивная

57

230

57

230

57

230

57

230

1

5

1

5

0,028

0,115

0,142

0,57

0,056

0,23

0,284

1,14

Примечание – Для счетчиков МИР С-04 испытание должно быть проведено для каждой фазы

отдельно.

Счетчик

U

ном.,

В

I

макс.

, А

Энергия

МИР С-04

230

100

МИР С-05

230

80

10

230

2

10

МИР С-07

57,7

2

Таблица 11

Минимальное

время

испытания, с

Абсолютное максимально

допустимоезначениефазной

мощности

Активная

Реактивная

Активная

Реактивная

Активная

Реактивная

Активная

Реактивная

Активная

Реактивная

Активная

Реактивная

53

42

196

157

11

9

53

42

43

34

211

169

2,300 Вт

2,870 вар

1,840 Вт

2,300 вар

0,230 Вт

0,288 вар

0,046 Вт

0,058 вар

0,057 Вт

0,071 вар

0,011 Вт

0,014 вар

Примечания

1 Минимальное время испытания указано при нахождении счетчиков в режиме поверки.

2 Для счетчиков МИР С-04 испытание должно быть проведено для каждой фазы отдельно.

3 Для счетчиков МИР С-05 с датчиком тока в нейтрали испытание должно быть проведено

при режиме учета энергии по фазному проводу (в дальнейшем – режим учета по фазе) и при

учете энергии по нейтральному проводу (в дальнейшем – режим учета по нейтрали).

МИР С-04 и МИР С-05, не имеющие реле отключения нагрузки, выдерживают кратковре-

менные перегрузки входным током, превышающим в 30 раз I

макс.

(допустимое отклонение от 0

до минус 10 %) в течение одного полупериода, при этом изменение основной относительной

погрешности измерения активной и реактивной энергии не должны превышать значений, ука-

лист № 14

всего листов 21

Счетчик

Значение

тока

Коэффициент

мощности

класс точ-

ности 1/1

МИР С-04

класс

точности

0,2/0,2

МИР С-05

МИР С-07

занных в таблице 12.

МИР С-07 выдерживают кратковременные перегрузки входным током, превышающим в

20 раз I

макс.

(допустимое отклонение от 0 до минус 10 %) в течение 0,5 с, при этом изменение

основной относительной погрешности измерения активной и реактивной энергии не должны

превышать значений указанных в таблице 12.

Таблица 12.

Изменение допускаемой основной от-

носительной погрешности %, при из-

мерении

СчетчикЗначение

тока

Коэффициент

мощности

МИР С-04,I

б

1

МИР С-05

активной

энергии

±

1,5

реактивной

энергии

± 1,5

МИР С-07I

ном.

1

±

0,05

± 0,5

Изменение основной погрешности счетчиков при измерении активной и реактивной энер-

гии, вызываемое самонагревом при токе I

макс.

, не должно превышать значений, указанных в

таблице 13.

Таблица 13.

Пределыдополнительной

Энергияотносительной погреш-

ности %

1

I

б.

0,5 L

1

I

б.

0,5 L

1

I

б.

0,5 L

1

I

ном.

0,5 L

Активная

±

0,7

Реактивная

±

0,7

Активная

±

1,0

Реактивная

±

1,0

Активная

±

0,2

Реактивная

±

0,2

Активная

±

0,3

Реактивная

±

0,3

Активная

±

0,7

Реактивная

±

0,7

Активная

±

1,0

Реактивная

±

1,0

Активная

±

0,2

Реактивная

±

0,7

Активная

±

0,2

Реактивная

±

1,0

Средний температурный коэффициент счетчиков в температурных поддиапазонах от ми-

нус 40 до минус 20 °С, от минус 20 до 0 °С, от 0 до плюс 20 °С, от плюс 20 до плюс 40 °С, от

плюс 40 до плюс 60 °С, от плюс 60 до плюс 70 °С (только для счетчика МИР С-05 наружной

установки) при измерении активной и реактивной энергии прямого и обратного направлений не

превышает пределов, указанных в таблице 14 согласно ГОСТ Р 52322-2005 и ГОСТ Р 52323-

2005 для активной энергии и ГОСТ Р 52425-2005 для реактивной.

лист № 15

всего листов 21

Дополнительные относительные погрешности измерения активной и реактивной энергии

прямого и обратного направлений, вызванные влияющими величинами, указанными в таблице

14 в соответствии с ГОСТ Р 52322-2005, ГОСТ Р 52323-2005 для активной энергии и

ГОСТ Р 52425-2005 для реактивной энергии, не превышают пределов, указанных в

таблице 14.

Дополнительная погрешность измерения фазных напряжений, вызванная изменением

температуры окружающего воздуха при отклонении от нормального значения температуры, до

любого значения в пределах рабочих температур не превышает ± 0,5 %.

Дополнительная погрешность измерения фазных токов, вызванная изменением темпера-

туры окружающего воздуха при отклонении от нормального значения температуры до любого

значения в пределах рабочих температур, не превышает пределов основной погрешности изме-

рения среднеквадратического значения тока.

Таблица 14.

Влияющаявеличина

ВидЗначениетока

энергии

Коэффици- МИР

ентмощно- С-04

сти

МИР МИР

С-05 С-07

±

0,05

–

±

0,07

–

±

0,03

±

0,05

±

0,05

±

0,05

Изменение темпера-

туры окружающего

воздуха

±

0,07

±

0,07

±

0,50

–

±

0,70

–

–± 0,20

–±0,20

±

1,50

–

±

1,50

–

Изменение часто-

ты сети в пределах

±

2 % от f

ном.

Средний температурныйкоэффициент, %/°С

АОт 0,10 I

б

до1,0

±

0,05

I

макс

АОт 0,20 I

б

до0,5 L

±

0,07

I

макс

АОт 0,05I

ном.

до1,0

I

макс.

АОт 0,1I

ном.

до0,5 L

I

макс.

РОт 0,10 I

б

до1,0 L, 1,0

±

0,05

I

макс

C

(от 0,10 I

ном.

до

I

макс.

)

РОт 0,20 I

б

до0,5 L, 0,5

±

0,07

I

макс.

C

(от 0,20 I

ном.

до

I

макс.

)

Пределыдополнительной погрешности, %,

АОт 0,05 I

б

до1,0 (-1,0)

±

0,50

I

макс

АОт 0,10 I

б

до0,5 L (-0,5

±

0,70

I

макс.

L)

АОт 0,05 I

ном.

до1,0 (-1,0)–

I

макс

АОт 0,10 I

ном.

до0,5 L (-–

I

макс

0,5L)

РОт 0,05 I

б

до1,0 (-1,0)

±

1,50

I

макс

РОт 0,10 I

б

до0,5 L (-0,5

±

1,50

I

макс.

L)

РОт 0,02

Iном.

до1,0 (-1,0)–

I

макс

–

±

1,50

лист № 16

всего листов 21

Влияющаявеличина

Вид

энергии

Значениетока

МИР МИР

С-05 С-07

Р

–

±

1,50

Обратный порядок

следования фаз

Несимметрия на-

пряжения

А

От 0,10

Iном.

до

I

макс

0,1I

б

0,1I

ном.

I

б

I

ном.

0,5I

макс.

Коэффици- МИР

ентмощно- С-04

сти

0,5 L (-–

0,5L)

1

±

1,50

1 –

1

±

1,0

1 –

1

±

0,8

––

–

±

0,10

– –

–

±

1,0

±

0,8

–

Гармоники в цепях

тока и напряжения

А

0,5I

макс.

I

макс./

Ö

2

1–

1± 3,0

–

±

0,5

± 3,0 –

Р

Trial

./

Ö

2

1± 3,0

± 3,0–

А

0,5I

б

1± 3,0

± 3,0–

±

3,0

–

Постоянная со-

ставляющая и чет-

ные гармоники в це-

пи переменного тока

Нечетные гармоники

в цепи переменного

тока

Субгармоники в це-

пи переменного тока

А

Р

0,5I

б

0,5I

ном.

I

б

(I

ном.

)

I

б

(I

ном.

)

1

±

3,0

1 –

1 ± 2,0

–

±

1,5

± 2,0± 2,0

А

I

б

1± 2,0

± 2,0–

А

I

ном.

1–

–

±

1,0

Постоянная магнит-

ная индукция внеш-

него происхождения

Магнитная индукция

внешнего происхо-

ждения 0,5 мТл, соз-

данная током часто-

ты, одинаковой с

частотой подаваемо-

го на счетчики на-

пряжения

Р

I

б

(I

ном.

)

1± 2,0

± 2,0± 2,0

* При напряжении ниже 0,8 U

ном.

погрешность счетчиков может меняться в пределах от плюс

10 % до минус 100 %.

** Во включенном состоянии счетчиков с разомкнутыми токовыми цепями, в режиме поверки

количество импульсов, формируемых испытательным выходом счетчиков в результате воздей-

ствия внешнего электромагнитного поля – не более 10, а приращение энергии отсчетного уст-

ройства равно нулю.

Счетчики для наружной установки по условиям эксплуатации соответствуют группе ис-

полнения 4 по ГОСТ 22261-94. Диапазон рабочих температур – от минус 40 до плюс 70

°

С.

Счетчики, применяемые внутри помещений (кроме МИР С-04 класса 0,2/0,2), по условиям

эксплуатации соответствуют группе исполнения 2 по ГОСТ 22261-94. Диапазон рабочих темпе-

ратур – от минус 40 до плюс 60

°

С.

Для счетчиков МИР С-04 и МИР С-05 классов точности 0,5/1 пределы допускаемой ос-

новной относительной и дополнительных погрешностей счетчиков при измерении активной

мощности и энергии соответствуют &fraq12; значений пределов для класса точности 1 по

лист № 17

всего листов 21

Счетчик

Значение

полной мощ-

ности для це-

пи питания,

В·А

Цепь напря-

жения

–

10,0

МИР С-04

10

0,5

ГОСТ Р 52322-2005.

Активная и полная мощность, потребляемые счетчиками при нормальной температуре и

номинальной частоте сети, не должны превышать значений, указанных в таблице 15 согласно

ГОСТ Р 52322, ГОСТ Р 52323, ГОСТ Р 52425.

Таблица 15

Значение полной мощно-

сти для каждой цепи счет-

чиков, В·А

Значение

активной мощ-

ности для

каждой цепи на-Цепь

пряжения, Вт тока

21,0

класс

точности 1/1

класс

точности 0,2/0,2

–1,0

МИР С-05

МИР С-07

– 2 1,0 10,0

– 2 0,5 10,0

Средняя наработка на отказ счетчиков с учетом технического обслуживания – не менее

290000 ч.

Средний срок службы счетчиков – не менее 30 лет.

Габаритные размеры счетчиков должны быть:

-

не более 273×168×97 мм для счетчиков МИР С-04;

-

не более 198×130×76 мм для счетчиков МИР С-05 внутренней установки и не более

185×195×100 мм для счетчиков МИР С-05 наружной установки;

-

не более 285×168×63 мм для счетчиков МИР С-07.

Масса счетчиков:

-

МИР С-04 – не более 0,7 кг;

-

МИР С-05 – не более 0,5 кг;

-

МИР С-07 – не более 0,7 кг.

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель счетчиков в виде рельефного изо-

бражения при изготовлении и в формуляр типографским способом.

Комплектность средства измерений

Комплект поставки приведён в таблицах 16 – 19.

Состав изделия и комплект эксплуатационной документации МИР С-04 класса точности

0,2/0,2 приведен в таблице 16.

лист № 18

всего листов 21

Таблица 16.

Обозначение

М12.006.00.000-50

Количество

1 шт.

М12.006.00.000 МП

1 шт.

Наименование

Счетчик электрической энергии

МИР С-04.02-230-5(100)-R-P

Счетчики электрической энергии МИР С-04, МИР

С-05, МИР С-07. Методика поверки

Счетчик электрической энергии МИР С-04.02-

230-5(100)-R-P. Руководство по эксплуатации

1 шт.

М12.06.00.000-50

РЭ

М12.00327-01

Программа КОНФИГУРАТОР РИБОРОВ УЧЕТА

1 шт.

Примечание – Допускается поставка методики поверки, описания применения про-

граммы (файлы в формате pdf), установочного файла программы на одном компакт-диске.

Состав изделия и комплект эксплуатационной документации МИР С-04 класса точности

1/1 приведен в таблице 17.

Таблица 17.

Обозначение

М12.006.00.000

Наименование

Счетчик электрической энергии МИР С-04

Количество

1 шт.

М12.006.00.000 МП

Счетчики электрической энергии МИР С-04,1 шт.

МИР С-05, МИР С-07. Методика поверки

М12.006.00.000 РЭ

Счетчики электрической энергии МИР С-04,1 шт.

МИР С-05, МИР С-07. Руководство по эксплуата-

ции

М12.006.00.000 ФО

Счетчик электрической энергии МИР С-04.1 шт.

Формуляр

М12.00327-01

ПрограммаКОНФИГУРАТОРПРИБОРОВ1 шт.

УЧЕТА

Примечания

1 Формуляр поставляется в бумажной форме с каждым счетчиком.

2 Допускается поставка руководства по эксплуатации, методики поверки, описания

применения программы (файлы в формате pdf), установочного файла программы на одном

компакт-диске в один адрес на 12 счетчиков или по отдельному заказу.

Состав изделия и комплект эксплуатационной документации МИР С-05 приведен в табли-

це 18.

Таблица 18.

ОбозначениеНаименованиеКол-воПримечание

М12.021.00.000

Счетчик электрической энергии1 шт.

МИР С-05

–Комплект монтажных частей1 шт.

При наличии

символов

«IP54» в коде

М12.006.00.000 МП

Счетчики электрической энергии1 шт.–

МИР С-04, МИР С-05, МИР С-07.

Методика поверки

М12.006.00.000 РЭ

Счетчики электрической энергии1 шт.–

МИР С-04.10, МИР С-05, МИР С-07.

Руководство по эксплуатации

лист № 19

всего листов 21

ОбозначениеНаименованиеКол-воПримечание

М12.021.00.000 ФО

Счетчик электрической энергии1 шт.–

МИР С-05. Формуляр

М12.00327-01

ПрограммаКОНФИГУРАТОР1 шт.–

ПРИБОРОВ УЧЕТА

Примечания

1 Формуляр поставляется в бумажной форме с каждым счетчиком.

2 Допускается поставка руководства по эксплуатации, методики поверки, описания

применения программы (файлы в формате pdf), установочного файла программы на од-

ном компакт-диске в один адрес на 12 счетчиков или по отдельному заказу.

Состав изделия и комплект эксплуатационной документации МИР С-07 приведен в табли-

це 19.

Таблица 19.

ОбозначениеНаименованиеКол-воПримечание

М12.007.00.000

Счетчик электрической энергии 1 шт. –

МИР С-07

М12.006.00.000

МП

Счетчики электрической энергии1 шт.–

МИР С-04, МИР С-05, МИР С-07.

Методика поверки

М12.006.00.000 РЭ

Счетчики электрической энергии 1 шт. –

МИР С-04.10, МИР С-05, МИР С-07.

Руководство по эксплуатации

М12.007.00.000 ФО

Счетчик электрической энергии1 шт.–

МИР С-07. Формуляр

М12.00327-01

Программа КОНФИГУРАТОР 1 шт. При наличии

ПРИБОРОВ УЧЕТА символа «D» в

М07.00190-02

Программа КОНФИГУРАТОР

СЧЕТЧИКОВ МИР

коде счетчика

1 шт.При наличии

символа «P» в

коде счетчика

Примечания

1 Формуляр поставляется в бумажной форме с каждым счетчиком.

2 Допускается поставка руководства по эксплуатации, методики поверки, описания

применения программы (файлы в формате pdf), установочного файла программы на од-

ном компакт-диске в один адрес на 12 счетчиков или по отдельному заказу.

Поверка

осуществляется в соответствии с документом «Счетчики электрической энергии МИР С-04,

МИР С-05, МИР С-07. Методика поверки. М12.006.00.000 МП», утверждённым ГЦИ СИ ФГУП

«ВНИИМС» в сентябре 2012 г.

Основные средства поверки и их основные метрологические характеристики приведе-

ны в таблице 20.

лист № 20

всего листов 21

Наименование и тип

средства поверки

Требуемые характеристики

Таблица 20

Установка поверочная уни-

версальная

«УППУ–МЭ 3.1»

Частотомер Ч3-85/3

Выходныесигналысчастотойот45до65Гц

(с шагом 0,01 Гц) напряжением в диапазоне от 0,01 до

268,0 В, током от 0,001 до 100,000 А; с межфазными углами

от минус 179,99

°

до плюс 180,00

°

с шагом 0,01

°

. Формиро-

вание гармоник выходного сигнала с номером от 0 до 40 с

относительной амплитудой от 0 до 100 % от первой гармо-

ники и фазой от минус 179,99

°

до плюс 180,00

°

относитель-

но первой гармоники. Относительная погрешность измере-

ния активной мощности и энергии 0,05 % (при cosφ = 1). От-

носительная погрешность измерений реактивной мощности

и энергии 0,1 % (при sinφ = 1). Относительная погрешность

измерений полной мощности и энергии 0,04 % (при cosφ = 1)

Диапазон временных интервалов от 20 нс до 7000 с, погреш-

ность опорного генератора ± 1·10

-7

Сведения о методиках (методах) измерений

Сведения приведены в руководстве по эксплуатации М12.006.00.000 РЭ.

Нормативные и технические документы, устанавливающие требования к счетчикам

электрической энергии МИР С-04, МИР С-04, МИР С-07

1. ГОСТ 13109-97 «Электрическая энергия. Совместимость технических средств элек-

тромагнитная. Нормы качества электричества энергии в системах электроснабжения общего

назначения».

2. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие

технические условия».

3. ГОСТ Р 52323-2005 «Аппаратура для измерения электрической энергии переменного

тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности

0,2S и 0,5S».

4. ГОСТ Р 52322-2005 «Аппаратура для измерения электрической энергии переменного

тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности

1 и 2».

5. ГОСТ Р 52320-2005 «Аппаратура для измерения электрической энергии переменного

тока. Общие требования Испытания и условия испытаний. Часть11. Счетчики электрической

энергии».

5. ГОСТ Р 52425-2005 «Аппаратура для измерения электрической энергии переменного

тока. Частные требования. Часть 23. Статические счетчики реактивной энергии».

6. ГОСТ Р 52425-2005 «Аппаратура для измерения электрической энергии переменного

тока. Частные требования. Часть 23. Статические счетчики реактивной энергии».

7. ГОСТ 28906–91 (ИСО 7498–84, Доп. 1–84 ИСО 7498–84) «Системы обработки ин-

формации. Взаимосвязь открытых систем. Базовая эталонная модель».

8. ГОСТ Р МЭК 61107-2001 «Обмен данными при считывании показаний счетчиков,

тарификации и управления нагрузкой. Прямой локальный обмен данными».

лист № 21

всего листов 21

9. ТУ 4228-004-51648151-2012 «Счетчики электрической энергии МИР С-04, МИР С-

05, МИР С-07. Технические условия».

Рекомендации по областям применения в сфере государственного регулирования

обеспечения единства измерений

Выполнение работ по оценке соответствия промышленной продукции и продукции

других видов, а также иных объектов установленным законодательством Российской Федера-

ции обязательным требованиям.

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное объединение «МИР»

(ООО НПО «МИР»), г. Омск

Адрес: 644105, Российская Федерация, г. Омск, ул. Успешная, 51

тел./факс: (8-3812) 61-90-82, 61-99-74 / (8-3812) 61-81-76.

E-mail:

help@mir-omsk.ru,

http: //

www.mir-omsk.ru

Заявитель

Общество с ограниченной ответственностью «Тест-Энерго» (ООО «Тест-Энерго»)

Юридический адрес: 119119, г. Москва, Ленинский пр-т, 42, 1-2-3

Почтовый адрес: 119119, г. Москва, Ленинский пр-т, 42, 25-35

Тел.: (499) 755-63-32

Факс: (499) 755-63-32

E-mail:

info@t-energo.ru

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государственное унитарное

предприятие «Всероссийский научно-исследовательский институт метрологической службы»

(ГЦИ СИ ФГУП «ВНИИМС»).

Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.

Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:

office@vniims.ru

.

Номер аттестата аккредитации 30004-08 от 27.06.2008 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииФ.В. Булыгин

«______»________________ 2012 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
60100-15	Счетчики газа ультразвуковые	СГУ	ЗАО "Счетприбор", г.Орел	10 лет	Перейти
42205-09	Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПС 220/110/35/10 кВ "Спасск" - АИИС КУЭ ПС 220/110/35/10 кВ "Спасск"	Нет данных	ЗАО "Метростандарт", г.Москва	4 года	Перейти
41109-09	Счетчики активной электрической энергии трехфазные	ЦЭ6803ВШ	ОАО "Концерн Энергомера", г.Ставрополь	16 лет	Перейти
18441-99	Счетчики холодной и горячей воды погружные вихревые	Фотон	ООО НПКП "Фотон Лтд.", г.Красноярск	2 года	Перейти
38342-08	Измерители электрической прочности жидкостей	DPA75 и DTA100E	Фирма "BAUR Pruf- und Messtechnik GmbH", Австрия	3 года	Перейти

Заказать поверкуСчетчики электрической энергии МИР С-04, МИР С-05, МИР С-07ГРСИ 51597-12

Заказать поверку
Счетчики электрической энергии МИР С-04, МИР С-05, МИР С-07
ГРСИ 51597-12
