Преобразователи давления измерительные Sitrans Р200, Sitrans Р210, Sitrans Р220, ГРСИ 51587-12
Номер госреестра:
51587-12
Наименование СИ:
Преобразователи давления измерительные
Обозначение типа:
Sitrans Р200, Sitrans Р210, Sitrans Р220
Производитель:
Фирма "Huba Control AG", Швейцария, Производственный филиал фирмы "Siemens AG", Германия
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.08.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «02» октября 2020 г. № 1641
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления измерительные Sitrans P200, Sitrans P210, Sitrans P220
Назначение средства измерений
Преобразователи давления измерительные Sitrans P200, Sitrans P210, Sitrans P220 (trial по
тексту – преобразователи) предназначены для непрерывных измерений и преобразования
значения избыточного или абсолютного давления нейтральных и агрессивных газообразных и
жидких сред и пара, а также уровня жидкости в аналоговый выходной сигнал постоянного тока и
постоянного напряжения.
Описание средства измерений
Принцип действия преобразователей основан на использовании зависимости между
измеряемым давлением и упругой деформацией чувствительного элемента.
В качестве чувствительного элемента применяется мембрана, на которую нанесены
пьезорезистивные элементы из монокристаллического кремния, соединенные по мостовой схеме.
Измеряемое давление подводится через штуцер в рабочую полость датчика. Под воздействием
этого давления происходит деформация мембраны, приводящая к изменению сопротивлений
пьезорезисторов и разбалансу моста. Мембрана может изготавливаться из нержавеющей стали
или керамики. У преобразователей Sitrans P200 и Sitrans P210 мембрана прижата к корпусу через
прокладку, а у модификации Sitrans P220 мембрана приварена к корпусу. Выходной
электрический сигнал напряжения разбаланса моста, пропорциональный измеряемому давлению,
поступает в электронный блок преобразования для усиления, обеспечения температурной
компенсации и преобразования в нормированный аналоговый выходной сигнал.
ПреобразователивыпускаютсяотградуированнымивкПаиМПа,позаказу
преобразователи могут быть могут выпущены с другими единицами давления: кгс/см
2
, кгс/м
2
, м
вод.ст., мм рт. ст., бар, мбар.
Конструктивно преобразователи выполнены в цилиндрических корпусах из нержавеющей
стали, с резьбовым штуцером или фланцем с одной стороны, и электрическим соединителем или
постоянно присоединенным кабелем с другой стороны. Конструкция приборов предусматривает
различные способы крепления на объектах эксплуатации.
Модификации преобразователей отличаются областью и диапазоном измерений давлений.
Преобразователи Sitrans P200 предназначены для измерений избыточного давления и абсолютного
давления, Sitrans P210 и Sitrans P220 для измерений избыточного давления.
Преобразователи могут быть выполнены с коннектором, круглым штекером M12, кабелем
или быстросъемным кабельным соединением.
На корпус преобразователей гальваническим методом наносится маркировка: 7МF1565-*
на модификации Sitrans P200, 7МF1566-* на модификации Sitrans P210, 7МF1567-* на
модификации Sitrans P220, где * - код заказа.
Преобразователи выпускаются как в общепромышленном, так и во взрывозащищенном
исполнении.Преобразователивзрывозащищенногоисполненияимеютисполнение
«искробезопасная электрическая цепь» и могут применяться во взрывоопасных зонах.
Пломбировка корпуса преобразователей не предусмотрена.

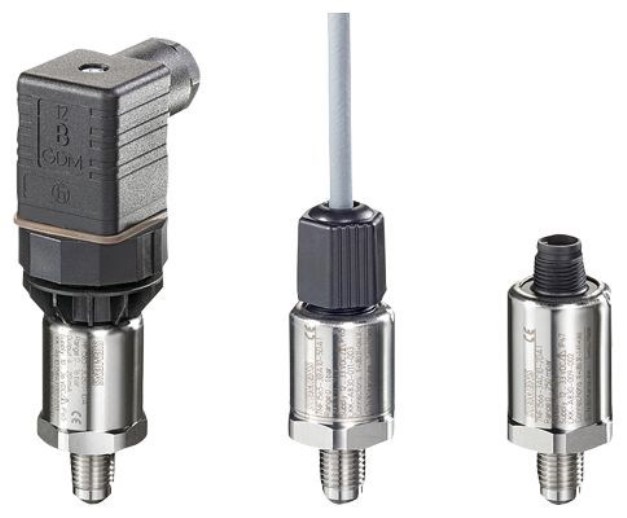

Общий вид преобразователей приведен на рисунке 1.
2
Рисунок 1 – Trial вид преобразователей Sitrans P200, Sitrans P210, Sitrans P220
Программное обеспечение
отсутствует.
от 0,01 (0,1) до
0,06 (0,6)
-
от 0,25 (2,5) до
100 (1000)
-
0; -0,1 (-1)
±0,25
±0,5
0,25
Метрологические и технические характеристики
Таблица 1 – Метрологические характеристики
Значение
Sitrans P210
(7МF1566-*)
Sitrans P220
(7МF1567-*)
Наименование характеристики Sitrans P200
(7МF1565-*)
Верхние пределы измерений, МПа (бар)*
- избыточного давленияот 0,1 (1) до
6 (60)
- абсолютного давленияот 0,06 (0,6)
до 1,6 (16)
Нижние пределы измерений, МПа (бар)*
- избыточного давления0; -0,1 (-1)
0;от-0,06(-0,6)
до-0,01(-0,1)
-
-
от +15 до +25
от 30 до 80
от 84 до 106,7
- абсолютного давления0
Пределы допускаемой основной приведенной
погрешности измерений давления
, % от
диапазона измерений*
Пределыдополнительнойпогрешности,
вызваннойизменениемтемпературы
окружающей средывдиапазонерабочих
температур накаждые10
С, %от диапазона
измерений
Нормальные условияизмерений:
-температура окружающей среды,
С
-относительная влажность,%
-атмосферноедавление,кПа
*конкретныезначения указанывэксплуатационнойдокументации
Значение
3
Таблица 2 – Основные технические характеристики
Наименование характеристики
Sitrans P200Sitrans P210Sitrans P220
Предельное допускаемое давление, % от 250 250 250
верхнего предела измерений 200 (для ВПИ 150 (для ВПИ
0,04 МПа)150 МПа)
166 (для ВПИ
0,06 МПа)
Выходной сигнал
мАот 4 до 20от 4 до 20
Вот 0 до 10от 0 до 10
В - от 0 до 5
Вот 0,5 до 4,5
(1)
от 0,5 до 4,5
(1)
Напряжениепитанияпостоянноготока,В
- выходной сигнал от 4 до 20 мА (для
взрывозащищенного исполнения)от 7 до 33 (от 10 до 33)
- выходной сигнал от 0 до 5 В, от 0 до 10 В от 12 до 33
- выходной сигнал от 0,5 до 4,5от 4,5 до 5,5
Потребляемая мощность, В·А, не более 0,85
Масса, г, не более 90
Габаритные размеры, мм, не более
- высотаот 65,9 до 111
- ширина 24
- длинаот 24 до 54
Средний срок службы, лет 15
Средняя наработка на отказ, ч 100000
Условия эксплуатации:
-температура окружающей среды,
Сот -25 до +85
- относительная влажность, %, не более 100
-атмосферное давление, кПаот 84 до 106,7
Маркировка взрывозащиты (опция)
(2)
Ga/Gb ЕxiaIICT4, ЕxiaIIICT125ºC Da/Db
(1)
пропорциональный выходной сигнал от напряжения питания
(2)
только для преобразователей с выходным сигналом от 4 до 20 мА
Знак утверждения типа
наносится на корпус преобразователей гальваническим или иным методом, на титульный лист
паспорта типографским способом.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Преобразователь
Паспорт
Методика поверки
ОбозначениеКол-во
согласно заказу 1 шт.
-1 экз.
МП 231-0056-20181 экз.
«ГСИ. Преобразователи давления
Методика поверки», утвержденному
Поверка
осуществляетсяподокументуМП231-0056-2018
измерительные Sitrans P200, Sitrans P210, Sitrans P220.
ФГУП «ВНИИМ им. Д.И. Менделеева» 05 июля 2018 г.
Основные средства поверки:
КалибраторыдавленияпортативныеМетран501-ПКД-Р(регистрационный
номер 22307-09)
4
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям давления измерительным Sitrans P200, Sitrans P210, Sitrans P220
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня
2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений
избыточного давления до 4000 МПа»
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений
абсолютного давления в диапазоне 1-1
10
6
Па
Техническая документация фирмы «Siemens AG», Германия
Изготовитель
Производственный филиал фирмы «Siemens AG», Германия, «HubaControl AG», Швейцария
Адрес: Industriestrasse 17 СН-5436 Würenlos, Switzerland
Заявитель
Общество с ограниченной ответственностью «Сименс» (ООО «Сименс»)
ИНН 7725025502
Адрес: 115184, г. Москва, ул. Большая Татарская, д. 9
Телефон: (495) 737-10-10
Web-сайт: dfpd.siemens.ru
E-mail: info@siemens.com
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологииим. Д.И.Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., д.19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по поверке, калибровке и
испытанию средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
5
В trial внесения изменений
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»
(ООО «ПРОММАШ ТЕСТ»)
Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн.6
Телефон: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Аттестат аккредитации ООО «ПРОММАШ ТЕСТ» по проведению испытании средств
измерении в целях утверждения типа № RA.RU.312126 от 29.03.2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
