Номер госреестра:
51583-12
Наименование СИ:
Манометры
Обозначение типа:
YK-100
Производитель:
Фирма "Qinchuan Machine Tool Group Baoji Instrument Co., Ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
22.10.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48550
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры YK -100
Назначение средства измерений
Манометры YK -100 (далее по тексту - манометры) предназначены для измерений
избыточного давления жидкостей, газов и иных сред, не вызывающих коррозии меди и
медных сплавов.
Описание средства измерений
Принцип действия манометров основан на использовании зависимости между
измеряемым давлением и упругой деформацией чувствительного элемента. Под воздействием
измеряемого давления линейное перемещение свободного конца чувствительного элемента
преобразуется в угловое перемещение шкалы. Манометры имеют две модификации,
отличающиеся диапазоном измерений.
YK -100 (60)YK -100 (100)

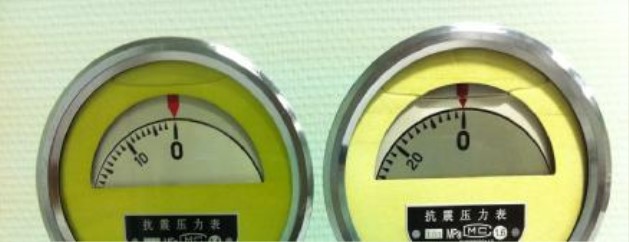

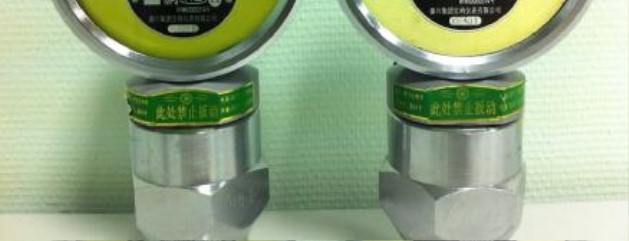

Рис. 1 Внешний вид манометров.
Метрологические и технические характеристики
Метрологические и технические характеристики манометров приведены в таблице 1.
Таблица 1.
Характеристикизначение
YK -100 (60) YK -100 (100)
Диапазон измерений, МПа0 — 600 — 100
Пределы допускаемой основной приведенной погрешности, %
от ВПИ± 1,6
Предельно допустимое давление, % ВПИ 110
Пределы дополнительной погрешности, вызванной изменени-
ем температуры окружающего воздуха, % на 10 °С±0,1
Масса, не более, кг 4
Лист № 2
всего листов 3
124
240
Характеристики
значение
YK -100 (60) YK -100 (100)
Габаритные размеры, мм
- диаметр корпуса
- высота
Условия эксплуатации:
-диапазон температуры окружающего воздуха,
о
С
-относительная влажность воздуха, %
Средний срок службы, лет
Средняя наработка на отказ, ч
от минус 40 до 70
от 30 до 80
10
25000
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист
паспорта. На корпус манометра знак наносится методом печати или наклейки.
Комплектность средства измерений
1.Манометр
2.Паспорт
3.Переходник
Поверка
осуществляется по методике МИ 2124-90 «ГСИ Манометры, вакуумметры, мановакуумметры,
напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика
поверки».
Сведения о методиках (методах) измерений
приведены в паспорте ’’Манометры YK -100".
Нормативные и технические документы, устанавливающие требования к манометрам
YK-100
1.ГОСТ 8.017-79 «ГСИ Государственный первичный эталон и общесоюзная
поверочная схема для средств измерений избыточного давления до 250 МПа»;
2.МИ 2124-90 «ГСИ Манометры, вакуумметры, мановакуумметры, напоромеры,
тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
3.Техническая документация фирмы ’’Qinchuan Machine Tool Group Baoji
Instrument Co., Ltd’’, Китай
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление деятельности в области производственного контроля за соблюдением
установленныхзаконодательствомРоссийскойФедерациитребованийпромышленной
безопасности к эксплуатации опасного производственного объекта.
Изготовитель
Фирма ’’Qinchuan Machine Tool Group Baoji Instrument Co., Ltd’’, КНР.
Адрес No.14, Qingjiang, E.2 Rood, Baoji City, Shaanxi, China P.O: 721006
Tel. 86-0917-3617369
Fax: 86-0917-3617315
Лист № 3
всего листов 3
Заявитель
ООО ТД «Ланойл»
Адрес: 115432, г. Москва, 2-й, Кожуховский проезд,
д. 29, корп. 2, стр. 16, офис 508,
тел: +7 499 343-2697, +7 926 707-9179,
е-mail:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
Регистрационный номер 30001-10
Адрес: Санкт-Петербург, 190005, Московский пр., 19,
тел: +7 812 251-7601, + 7 812 327-5835, факс: +7 812 713-0114,
е-mail:
,
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.П.
«_____»____________2012 г.
