Преобразователи измерительные напряжения постоянного тока ЭП8557, ГРСИ 51556-17
Номер госреестра:
51556-17
Наименование СИ:
Преобразователи измерительные напряжения постоянного тока
Обозначение типа:
ЭП8557
Производитель:
ООО "МНПП "Электроприбор", Беларусь, г.Витебск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.05.2019
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 67203
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи измерительные напряжения постоянного тока ЭП8557
Назначение средства измерений
Преобразователи измерительные напряжения постоянного тока ЭП8557 (далее по тексту
-
ИП) предназначены для линейного преобразования одного входного сигнала напряжения
постоянного тока в один или два унифицированных выходных сигнала постоянного тока.
Описание средства измерений
Принцип действия ИП основан на преобразовании аналогового входного сигнала
напряжения постоянного тока в цифровой код. Далее вычисление требуемой величины
производится в цифровой форме. Измеренное значение преобразуется в аналоговый выходной
сигнал.
Функция преобразования ИП имеет следующий вид:
I
вых.i
= к ∙ U
вх.i
+ I
вых.н,
где I
вых.i
-
значение выходного сигнала в проверяемой точке, мА
U
вх.i
-
значение входного сигнала в проверяемой точке, В
I
вых.н
-
начальное значение диапазона изменений выходного сигнала, мА
к
-
коэффициент преобразования, определяемый по формуле
I
вых.к
- I
вых.н
к = ---------------------- ,
U
вх.к
где I
вых.к
-
конечное значение диапазона изменений выходного сигнала, мА
U
вх.к
-
конечное значение диапазона измерений входного сигнала, В.
В зависимости от диапазонов входных и выходных сигналов, диапазонов изменений
сопротивления нагрузки, значений времени установления выходного сигнала, количества
выходов ИП имеют 12 модификаций.
ИП конструктивно состоят из следующих основных узлов: основания с двумя
клеммными колодками, крышки корпуса, двух крышек клеммных колодок, двух или трех
печатных плат (в зависимости от модификации ИП) с элементами схемы и трансформатора
питания.
Основание с клеммными колодками, крышка корпуса, крышки клеммных колодок
выполнены из изоляционного материала. В клеммных колодках размещены зажимы для
подключения внешних цепей.
ИП могут применяться для контроля напряжений электрических систем и установок, для
комплексной автоматизации объектов электроэнергетики, для автоматизированных систем
управления технологическими процессами энергоемких объектов различных отраслей
промышленности.
Фотография общего вида ИП приведена на рисунке 1.
Схема пломбировки от несанкционированного доступа и указание мест для нанесения
оттиска клейма ОТК и оттиска знака поверки средств измерений (далее
-
Знак поверки) на ИП
приведены на рисунке 2.
Лист № 2
Всего листов 6

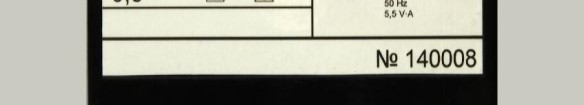

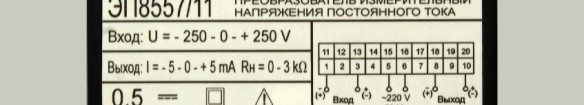

Рисунок 1 – Общий вид ИП
Программное обеспечение
ИП оснащены встроенным программным обеспечением (далее по тексту
-
ПО).
ПО является метрологически значимым и метрологические характеристики ИП
определены с его учетом.
ПО хранится в энергонезависимой памяти микроконтроллера ИП. После установки
(прошивки) ПО пережигается перемычка JTAG интерфейса в микроконтроллере.
1 – винты, крепящие крышку корпуса к основанию;
2 – место для нанесения оттиска клейма ОТК;
3 – место для нанесения оттиска клейма Знака поверки.

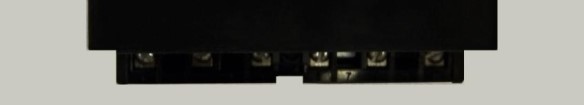

Рисунок 2 - Схема пломбировки от несанкционированного
доступа и указание мест для нанесения оттиска клейма ОТК и
оттиска клейма знака поверки на ИП (вид сверху)
1
3
2
Лист № 3
Всего листов 6
Конструкция ИП исключает возможность несанкционированного влияния на ПО ИП и
измерительную информацию.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО ЕP8556-57
Номер версии (идентификационный номер ПО) 217
Цифровой идентификатор ПО4751F4F6
Другие идентификационные данные, если имеются CRC32
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений высокий по Р 50.2.077-2014.
Метрологические и технические характеристики
Метрологические характеристики приведены в таблицах 2 и 3.
от 0 до 5
5
от 0 до 3
от 4 до 20
20
от 0 до 0,5
от 0 до 5
5
от 0 до 3
ЭП8557/4
ЭП8557/10
от 4 до 20
20
от 0 до 0,5
ЭП8557/5
ЭП8557/11
от -5 до 0
до +5
5
от 0 до 3
ЭП8557/6
ЭП8557/12
от -5 до 0
до +5
5
от 0 до 3
Таблица 2
Тип иДиапазонВыходной сигналДиапазонКоли- Коли-
модифи-
кация
ИП
измерений
входного
сигнала, В
Диапазон
изменений,
мА
Нормиру-
ющее зна-
чение, мА
чество чество
входов выхо-
дов
изменений
сопротив-
ления наг-
рузки, кОм
11
11
ЭП8557/1
ЭП8557/ 7
ЭП8557/2
ЭП8557/8
ЭП8557/3
ЭП8557/9
12
12
11
от 0 до 1
от 0 до 5
от 0 до 10
от 0 до 60
от 0 до 100
от 0 до 150
от 0 до 250
от 0 до 500
от 0 до 1000
от -1 до 0 до +1
от -5 до 0 до +5
от -10 до 0 до +10
от -60 до 0 до +60
от -100 до 0 до +100
от -150 до 0 до +150
от -250 до 0 до +250
от -500 до 0 до +500
от -1000 до 0 до +1000
12
Примечания:
1. ИП ЭП8557/1-ЭП8557/6 имеют время установления выходного сигнала 0,5 с;
ИП ЭП8557/7-ЭП8557/12 – 0,005 с.
2. Каждая модификация ИП изготавливается на один из диапазонов измерений входного
сигнала (графа 2), который указывается при заказе.
Лист № 4
Всего листов 6
±0,5
±0,4
±1,0
±0,5
±0,25
±0,5
Таблица 3
Наименование характеристики
Класс точности
Значение
0,5
от -40 до +55
Пределы допускаемой основной приведенной погрешности от
нормирующего значения выходного сигнала, %
Диапазон рабочих температур,°С
Пределы допускаемой дополнительной погрешности в рабочем
диапазоне температур на каждые 10°С, %
Пределы допускаемой дополнительной погрешности при
относительной влажности до95% при +35 °С, %
Пределы допускаемой дополнительной погрешности, вызванной
влиянием внешнего однородного постоянного магнитного поля, с
магнитной индукцией 0,5 мТл при самом неблагоприятном
направлении магнитного поля , %
Пределы допускаемой дополнительной погрешности, вызванной
изменением напряжения питания от номинального значения 220 В
до 242 В и 187 В, %
Пределы допускаемой дополнительной погрешности, вызванной
воздействием переменной составляющей входного сигнала
амплитудой до 15 % конечного значения диапазона измерений
входного сигнала частотой от 50 до 400 Гц (для модификаций с
ЭП8557/1 по ЭП8557/6), %
Основные технические характеристики ИП приведены в таблице 4.
0,3
Значение
Таблица 4
Наименование характеристики
Напряжение питающей сети, В
+
22
220
-
33
50±0,5
5,5
Частота питающей сети, Гц
Потребляемая мощность от цепи питания, В
×
А, не более
Потребляемая мощность от измерительной цепи по каждому
входу, Вт, не более
Габаритные размеры ИП, мм, не более
при креплении на DIN-рейку 35 мм, мм не более
Масса ИП, кг, не более
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
110
´
120
´
125
110
´
120
´
136
0,85
50000
10
Знак утверждения типа
наносится на табличку на крышке корпуса ИП и на эксплуатационную документацию
способом, аналогичным с выполнением других надписей и знаков.
Комплектность средства измерений
3ЭП.499.877
1
Обозначение
Количество
Таблица 5
Наименование
Преобразователь измерительный
напряжения постоянного тока ЭП8557
(одна из модификаций)
Лист № 5 Trial
листов 6
НаименованиеОбозначениеКоличество
Руководство по эксплуатации
3ЭП.499.877 РЭ
1
*
Методика поверки МП.ВТ.140-2006 1
*
Паспорт
3ЭП.499.877-02 ПС
1
Коробка упаковочная
8ЭП.832.781
1
*Для партии ИП, предназначенных одному потребителю, количество экземпляров
руководства по эксплуатации и методики поверки должно оговариваться при заказе.
Поверка
осуществляется по документу МП.ВТ.140-2006 «Преобразователи измерительные постоянного
тока ЭП8556 и напряжения постоянного тока ЭП8557. Методика поверки», согласованному
РУП «Витебский ЦСМC» 14.02.2006 г.
Основные средства поверки:
калибраторпрограммируемыйП320(регистрационныйномервФедеральном
информационном фонде 7493-79);
вольтметр универсальный цифровой В7-34А (регистрационный номер в Федеральном
информационном фонде 7982-80);
магазин сопротивлений Р33 (регистрационный номер в Федеральном информационном
фонде 1321-60);
катушка сопротивления образцовая Р331 на 100 Ом (регистрационный номер в
Федеральном информационном фонде 1162-58);
катушка сопротивления образцовая Р321 на 1 Ом (регистрационный номер в
Федеральном информационном фонде 1162-58);
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма на мастику, уложенную в
углубление корпуса над одним из винтов, крепящих крышку корпуса к основанию ИП, и в виде
печати в паспорт или в свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям измерительным напряжения постоянного тока ЭП8557
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты,
сопротивления аналоговые. Общие технические условия
ТУ РБ 300080696.056-2000. Преобразователи измерительные постоянного тока ЭП8556
и напряжения постоянного тока ЭП8557. Технические условия
Изготовитель
Обществосограниченнойответственностью«Многопрофильноенаучно-
производственное предприятие «Электроприбор»
(ООО «МНПП «Электроприбор»), Республика Беларусь
Адрес: Республика Беларусь, 210001, г. Витебск, ул. Зеньковой, д.1
Телефон / факс: 10 375 (212) 67-28-16
E-mail: ele
Web-сайт: www.eleсtropribor.соm
Лист № 6
Всего листов 6
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием
«Всероссийский научно-исследовательский институт метрологической службы»
(ФГУП «ВНИИМС»)
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: 8 (495) 437-55-77
Факс: 8 (495) 437-56-66
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 43581-10 | Трансформаторы напряжения | НОЛ-СВЭЛ | ООО "СВЭЛ - Измерительные трансформаторы", г.Екатеринбург | 8 лет | Перейти |
| 70524-18 | Каналы измерительные аналоговые систем контроля электромеханических устройств | Крона-606.01 | ООО НПК "КРОНА", г.Пенза | 2 года | Перейти |
| 45271-10 | Установки радиоконтроля измерительные | ИУ2/2, ИУ2/3 | ООО "ИРГА", г.С.-Петербург | 1 год | Перейти |
| 35383-07 | Трансформаторы тока | PR-25 A1 | Фирма "PRE Prazska", Чехия | 4 года | Перейти |
| 83761-21 | Трансформаторы тока | ТФНД-220 | "Запорожтрансформатор", Украина | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
