Приложение к свидетельству № 48511/1
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Осциллографы-мультиметры цифровые U1610A, U1620A
Назначение средства измерений
Осциллографы-мультиметры цифровые U1610A, U1620A (далее по тексту - осцилло-
графы) предназначены для исследования формы и измерений амплитудных и временных па-
раметров электрических сигналов, измерений напряжения постоянного и переменного тока,
электрического сопротивления, электрической емкости, определения целостности и провер-
ки диодов.
Описание средства измерений
Принцип действия приборов в режиме осциллографа основан на аналогово-цифровом
преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и
записи в память. В результате обработки сигнала выделяется его часть, отображаемая на эк-
ране.
Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой фор-
ме и автоматическое или курсорное измерение амплитудных и временных параметров элек-
трических сигналов. Каждый канал осциллографов осуществляет независимую цифровую
обработку и запоминание сигналов.
Принцип действия приборов в режиме мультиметра заключается в преобразовании
входного аналогового сигнала с помощью АЦП, последующей его обработке и отображения
результатов измерений на жидкокристаллическом индикаторе (ЖКИ). Приборы измеряют
истинные среднеквадратические значения (True RMS).
Осциллографы U1610A и U1620A отличаются друг от друга полосой пропускания и
метрологическими характеристиками.
Основные узлы осциллограф: аттенюатор, блок нормализации сигналов, АЦП, ЦАП,
микропроцессор, устройство управления, запоминающее устройство, усилитель, схема син-
хронизации, генератор развертки, блок питания, клавиатура, ЖКИ.
Конструктивно осциллограф выполнен в переносном корпусе из пластика. На перед-
ней панели осциллографа расположен ЖКИ, клавиатура и входные разъемы мультиметра.
На верхней торцевой панели осциллографов расположен ЖКИ, клавиатура, входы
цифровых каналов логического анализатора (при оснащении опциями N2901A, N2901B,
N2901D), входы аналоговых каналов, разъемы интерфейса USB 2.0.
На боковой панели расположены входы каналов осциллографа. На правой боковой
панели размещен разъем интерфейса USB и гнездо для подключения внешнего адаптера пи-
тания. На левой боковой панели размещен ремень для удобства работы и переноски прибора.
Внешний вид осциллографов U1610A и U1620A идентичен и приведен на рисунках 1
и 2 с указанием места нанесения знака утверждения типа и мест пломбировки от несанкцио-
нированного доступа.
При оформлении внешнего вида осциллографов могут использоваться логотипы ком-
паний «Agilent Technologies» или «Keysight Technologies».
Лист № 2
Всего листов 6
Идентификаци-
онное наименова-
ние ПО
MD5
Программное обеспечение
Осциллографы имеют встроенное программное обеспечение (ПО). ПО (микропро-
грамма) реализовано аппаратно и является метрологически значимым. Метрологические ха-
рактеристики осциллографов нормированы с учетом влияния встроенного ПО. Микропро-
грамма заносится в программируемое постоянное запоминающее устройство изготовителем
и недоступна для потребителя.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Наимено-Номер версииЦифровой иденти-Алгоритм вы-
вание ПО (идентификаци- фикатор ПО (кон- числения
онный номер)трольная сумма ис-идентификато-
ПО полняемого кода) ра ПО
ВстроенноеU1610A/U1620A
Handheld DigitalНе ниже5965CC8F704C26A4
Oscilloscope Firm- 0.129.0.А 6071
ware
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уров-
ню «А» по МИ 3286-2010.
Метрологические и технические характеристики
Метрологические и технические характеристики в режиме осциллографа приведены в
таблице 2.
Приложение к свидетельству №_______________
об утверждении типа средств измерений

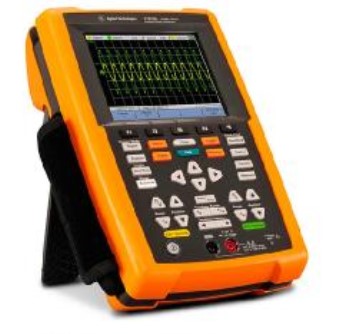

Рисунок 1 – Внешний вид осциллографа

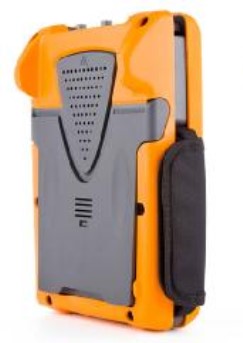

Рисунок 2 - Задняя панель осциллографа
Место нанесения
знака утверждения
типа
Место
пломбировки
100 МГц200 МГц
±
0,04·8 [дел]· К[В/дел]
3,5 нс1,75 нс
ентов раз ертки
±
25· 10
ного тока
Приложение к свидетельству №_______________
Лист № 3
об утверждении типа средств измерений Всего листов 6
Таблица 2
НаименованиеЗначение характеристики
характеристики
U1610AU1620A
Количество входных каналов2
Полоса пропускания по уровню
минус 3 дБ, не менее
Входной импеданс(1 ± 0,01) МОм/(22±3) пФ
Диапазон установки коэффици- от 2 мВ/дел до 50 В/дел
ентов отклонения К
ОТКЛ
Пределы допускаемой основной
абсолютной погрешности изме-
рений напряжения постоянного
ОТКЛ
тока
Время нарастания переходной
характеристики
Диапазон
в
установки коэффици-
от 5 нс/дел до 50 с/делот 2 нс/дел до 50 с/дел
Пределы допускаемой основной
относительнойпогрешности
-6
установкичастотыопорного
генератора
Разрешение8 бит
Частота дискретизации500 МГц на каждый канал; 1 ГГц на каждый канал;
1 ГГц на канал в режиме 2 ГГц на канал в режиме
чередованиячередования
Длина записи60000 точек на каждый 1000000 точек на каждый
канал;канал;
120000 точек на канал в 2000000 точек на канал в
режиме чередованиярежиме чередования
Напряжение питания постоян-
10,8 В (литий-ионный аккумулятор)
переменного ока
Напряжение
т
питания от сети
от 100 до 240 В (частота от 50 до 60 Гц) – через адаптер
Потребляемая мощность, не бо-60 В·А
лее
Габаритные размеры (ширина
´
183
´
270
´
65
высота
´
длина), не более
Масса, не более2,5 кг
Рабочие условия применения:
- температура окружающегоот 0 до 50
0
С (при питании от аккумулятора)
воздуха от 0 до 40
0
С (при питании от сетевого адаптера)
- относительная влажность ок-
ружающего воздуха (при тем-до 80 %
пературе 35
0
С)
Метрологические характеристики в режиме измерения напряжения постоянного тока
(режим мультиметра) приведены в таблице 3.
Разрешение
100 В0,01 В
Приложение к свидетельству №_______________
Лист № 4
об утверждении типа средств измерений Всего листов 6
Таблица 3
ПределыПределы допускаемой абсолютной по-
измерений грешности измерений
1000 мВ 0,1 мВ ± (0,0009·U
изм
+ 5 е.м.р)
10 В 0,001 мВ
± (0,0009·U
изм
+ 2 е.м.р)
1000 В0,1 В± (0,0015·U
изм
+ 5 е.м.р)
Примечание – U
изм
– измеренное значение напряжения постоянного тока,
е.м.р. – единица младшего разряда
1000 мВ
0,1 мВ
± (0,01·U
изм
+ 5 е.м.р.)
10 В, 100 В
0,001 В,
0,01 В
1000 В
0,1 мВ
± (0,01·U
изм
+ 5 е.м.р.)
Метрологические характеристики в режиме измерения напряжения переменного
тока (режим мультиметра) приведены в таблице 4.
Таблица 4
Пределы допускаемой
Пределы измерений РазрешениеДиапазоны частот абсолютной погрешности
измерений
± (0,01·U
изм
+ 5 е.м.р.)
± (0,02·U
изм
+ 5 е.м.р.)
± (0,02·U
изм
+ 5 е.м.р.)
от 40 до 500 Гц
от 500 Гц до 1 кГц
от 40 до 500 Гц
от 500 Гц до 1 кГц
от 1 до 2 кГц
от 40 до 500 Гц
от 500 Гц до 1 кГц
Примечание – U
изм
– измеренное значение напряжения переменного тока,
е.м.р. – единица младшего разряда
Разрешение
100 кОм0,01 кОм
Метрологические характеристики в режиме измерения электрического сопротив-
ления (режим мультиметра) приведены в таблице 5.
Таблица 5
ПределыПределы допускаемой абсолютной
измерений погрешности измерений
1000 Ом0,1 Ом
10 кОм0,001 кОм
± (0,003·R
изм
+ 3 е.м.р)
1000 кОм0,1 кОм
10 МОм 0,001 МОм ± (0,008·R
изм
+ 3 е.м.р)
100 МОм 0,01 МОм ± (0,015·R
изм
+ 3 е.м.р)
Примечания
R
изм
- измеренное значение электрического сопротивления;
е.м.р. – единица младшего разряда
Метрологические характеристики в режиме измерения электрической емкости (ре-
жим мультиметра) приведены в таблице 6.
Разрешение
10 мФ0,001 мФ
Приложение к свидетельству №_______________
Лист № 5
об утверждении типа средств измерений Всего листов 6
Таблица 6
ПределыПределы допускаемой абсолютной
измерений погрешности измерений
1000 нФ0,1 нФ
10 мкФ0,001 мкФ± (0,012·С
изм
+ 4 е.м.р)
100 мкФ 0,01 мкФ
1000 мкФ0,1 мкФ
± (0,02·С
изм
+ 4 е.м.р)
Примечание - С
изм
- измеренное значение электрической емкости;
е.м.р. – единица младшего разряда
Знак утверждения типа
наносится на лицевую панель осциллографа в виде наклейки и типографским способом на
титульный лист руководства по эксплуатации.
Комплектность средства измерений
Комплект поставки приведен в таблице 7.
Таблица 7
НаименованиеКоличество
Осциллограф-мультиметр цифровой U1610A (или U1620A – по заказу) 1 шт.
Адаптер питания 1 шт.
Литий-ионный аккумулятор 1 шт.
Пробник 1:10 2 шт.
Кабели измерительные 4 к-т
Кабель USB 1 шт.
Настольное зарядное устройство 1 шт.
Литий-полимерный аккумулятор 1 шт.
Сумка для переноски 1 шт.
Руководство по эксплуатации
1 экз.
Методика поверки
1 экз.
Паспорт
1 шт.
Поверка
осуществляется по документу МП 51545-12 «Осциллографы-мультиметры цифровые
U1610A, U1620A. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП
«ВНИИМС» в августе 2012 года.
Основные средства поверки:
- калибратор универсальный 9100 (рег. № 25985-09): диапазон воспроизведения на-
пряжения постоянного тока от 0 до 1050 В, пределы допускаемой абсолютной погрешности
воспроизведения напряжения постоянного тока от 64 мкВ до 80 мВ; диапазон воспроизведе-
ния напряжения переменного тока от 0 до 1050 В, пределы допускаемой абсолютной по-
грешности воспроизведения напряжения переменного тока от 0,8 мВ до 1,5 В;
- калибратор осциллографов 9500В (рег. № 30374-05): диапазон частот в режиме вос-
произведения напряжения от 10 Гц до 100 кГц, пределы допускаемой относительной по-
грешности установки частоты прямоугольного сигнала ± 2,5·10
-5
%; время нарастания/среза
от 25 до 500 пс, пределы допускаемой абсолютной погрешности воспроизведения времени
нарастания/среза от ± 4 пс до ± 150 пс; диапазон частот синусоидального сигнала от 0,1 Гц
до 6,4 ГГц, пределы допускаемой относительной погрешности установки частоты синусои-
дального сигнала ± 2,5·10
-5
% (для частот более 12 кГц) и ± 3·10
-4
% (для частот менее
12 кГц), амплитуда синусоидального сигнала от 5 мВ до 5 В, пределы допускаемой относи-
Приложение к свидетельству №_______________
Лист № 6
об утверждении типа средств измерений Всего листов 6
тельной погрешности установки амплитуды синусоидального сигнала ± 1,5·10
-5
; пределы до-
пускаемой относительной погрешности установки периода (от 9 нс до 55 с) ± 2,5·10
-5
%.
Сведения о методиках (методах) измерений
Осциллографы-мультиметры цифровые U1610A, U1620A. Руководство по эксплуатации
Нормативныеитехническиедокументы,устанавливающиетребованияк
осциллографам-мультиметрам цифровым U1610A, U1620A
1 ГОСТ 8.027-2001 ГСИ. Государственная поверочная trial для средств измерений
постоянного электрического напряжения и электродвижущей силы.
2 ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений
переменного электрического напряжения до 1000 В в диапазоне частот от 1·10-2 до 2·109 Гц.
3 ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная повероч-
ная схема для средств измерений электрической емкости.
4 ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств изме-
рений электрического сопротивления.
5 ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений
времени и частоты.
6 Техническая документация изготовителей.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Феде-
рации обязательным требованиям.
Изготовитель
Компания «Keysight Technologies Microwave Products (M) Sdn.Bhd.», Малайзия
Bayan Lepas Free Industrial Zone
PG 11900 Bayan Lepas
Penang Malaysia
Компания «Keysight Technologies Company Ltd», КНР
No.116, 1
st
Street Tuo Xin West, Chengdu Hi-
Tech Industrial,
Chengdu 610041, China
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологии
М. п.
Ф.В. Булыгин
«___»______________2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
