Комплекс автоматизированный измерительно-вычислительный ТМСА 0.2-18 Д022, ГРСИ 51542-12
Номер госреестра:
51542-12
Наименование СИ:
Комплекс автоматизированный измерительно-вычислительный
Обозначение типа:
ТМСА 0.2-18 Д022
Производитель:
ООО "НПП "ТРИМ СШП Измерительные системы", г.С.-Петербург
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48508
об утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексавтоматизированныйизмерительно-вычислительный
ТМСА 0.2-18 Д022
Назначение средства измерений
Комплексавтоматизированныйизмерительно-вычислительный
ТМСА 0.2-18 Д022 (далее – комплекс) предназначен для измерений радиотехнических
характеристик антенных устройств в диапазоне частот от 0,2 до 18 ГГц.
Описание средства измерений
Функционально и конструктивно комплекс состоит из следующих элементов:
- векторного анализатора цепей (ВАЦ) Е8362B, являющегося источником и
приемником СВЧ сигнала и предназначенного для измерений относительных амплитуд и
фаз сигналов;
- трехкоординатного прецизионного опорно-поворотного устройства (ОПУ),
предназначеного для позиционирования исследуемых антенных устройств в процессе
измерений;
- контроллера ОПУ, предназначенного для сопряжения ОПУ с управляющей
ПЭВМ;
-радиопоглощающегоматериала,предназначенногодляуменьшения
относительного уровня побочных переотражений от ОПУ;
-комплектаантенн,предназначенногодляиспользованиявкачестве
вспомогательных излучающих и передающих эталонных антенн в процессе измерений;
- комплекта СВЧ кабельных сборок, предназначенных для подключения антенн к
векторному анализатору цепей;
- малошумящего усилителя (МШУ), предназначенного для подключения в тракт
приемной антенны при необходимости усиления сигналов в диапазоне частот от 1 до
18 ГГц;
- ПЭВМ, используемой для управления комплексом и вычисления результатов
измерений;
- системы видеонаблюдения, предназначенной для видеоконтроля внутреннего
объема безэховой камеры (БЭК) с рабочего места оператора.
Принцип действия комплекса основан на измерении частотных и угловых
зависимостей коэффициента передачи при подключении к измерительным портам ВАЦ
антенных устройств, размещенных в соответствии с условием «дальней зоны». При работе
ВАЦ устанавливается в режим измерений параметров S
21
или S
12
, его измерительные
порты при помощи кабельных сборок подключаются к входам вспомогательной и
исследуемой антенн. В качестве вспомогательных антенн используются антенны
ТМА 0,2 – 1 И (в диапазоне частот от 0,2 до 1 ГГц) и ТМА 1 – 18 И (в диапазоне частот от
1 до 18 ГГц), а в качестве эталонных антенн при измерении коэффициентов усиления (КУ)
используются антенны ТМА 0,2 – 1 Э (в диапазоне частот от 0,2 до 1 ГГц) и П6-23М (в
диапазоне частот от 0,85 до 18 ГГц) или другие типы измерительных антенн с
нормированнымиметрологическимихарактеристиками.Дляпозиционирования
исследуемых антенн при измерениях используется трехкоординатное прецизионное ОПУ.
При измерениях амплитудных и фазовых диаграмм направленности (ДН) используется
нижний и верхний позиционеры, при измерениях поляризационных характеристик –
верхний позиционер, слайдер предназначен для совмещения фазового центра антенны с
осью вращения. МШУ используется для повышения энергетического потенциала
комплекса путем его включения в радиочастотный тракт приемной антенны.
Управление работой ВАЦ и ОПУ, регистрация результатов измерений и их
Приложение к свидетельству №_______________
об утверждении типа средств измерений
Лист № 2
Всего листов 9
первичная обработка осуществляется при помощи управляющей ПЭВМ с установленным
специализированным программным обеспечением (ПО).
Комплекс обеспечивает измерение:
КУ антенн методом замещения;
амплитудных и фазовых ДН антенн;
поляризационных характеристик антенн.

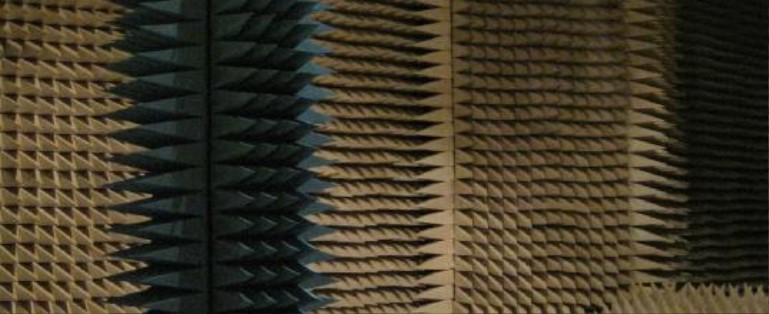

Внешний вид элементов комплекса приведен на рисунках 1-3.
Схема пломбировки от несанкционированного доступа и обозначение мест для
размещения наклеек приведены на рисунках 3,4.

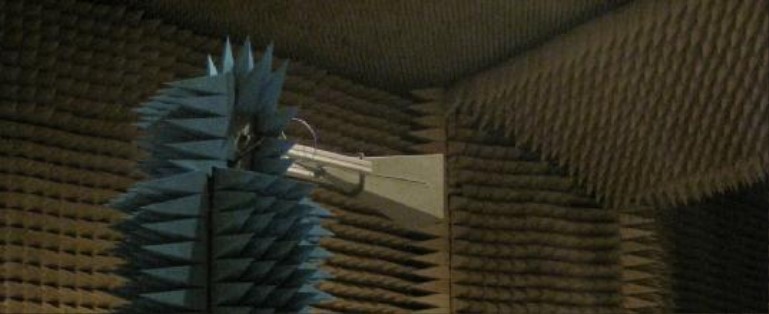

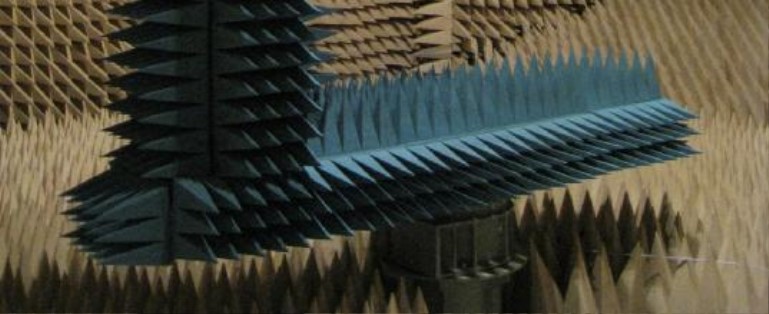

Рисунок 1 - Внешний вид ОПУ с установленной антенной П6-23М
Приложение к свидетельству №_______________
об утверждении типа средств измерений
Лист № 3
Всего листов 9

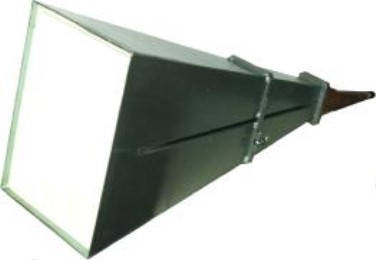

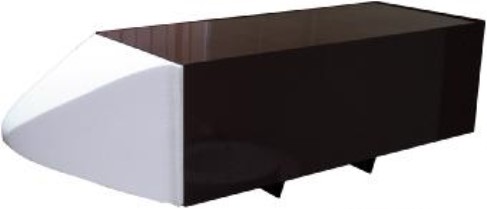

Рисунок 2 – Внешний вид антенн из состава комплекса: ТМА 0,2 – 1 Э (ТМА 0,2 – 1 И) –
слева, ТМА 1 – 18 И – справа, П6-23М – внизу

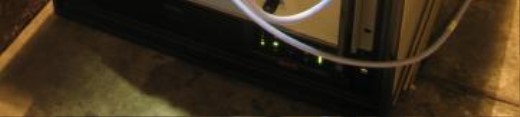

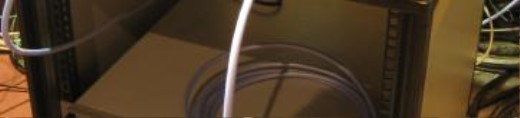

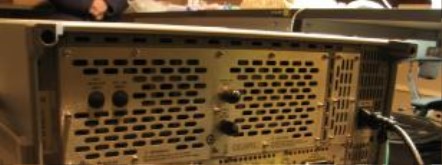

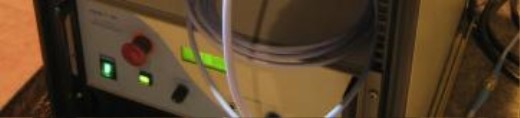

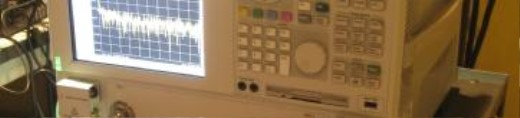

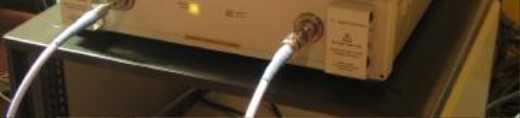

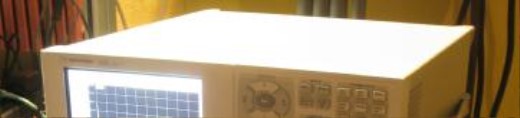

Рисунок 3 – Фотография общего вида аппаратурной стойки комплекса и
место для размещения наклеек (*)
*
Приложение к свидетельству №_______________
об утверждении типа средств измерений
Лист № 4
Всего листов 9
**

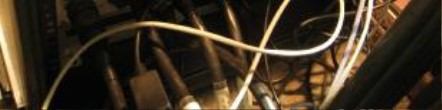

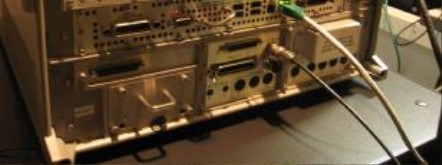

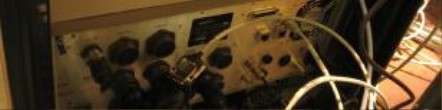

Рисунок 4 – Места для пломбировки от несанкционированного доступа (**)
Программное обеспечение
Метрологически значимая часть ПО комплекса представляет программные
продукты «Программа проведения измерений в частотной области» и «Программа
просмотра результатов измерений параметров антенн и РЛХ».
«Программапроведенияизмеренийвчастотнойобласти»обеспечивает
управление режимами работы ВАЦ и ОПУ и регистрацию первичных результатов
измерений. «Программа просмотра результатов измерений параметров антенн и РЛХ»
предназначена для визуализации результатов измерений в удобном для оператора виде,
представления результатов измерений частотных характеристик антенных устройств и
сечений ДН, а также систематизацию группы сечений ДН для представления ее объемного
вида.
Идентификационные данные (признаки) метрологически значимой части ПО
указаны в таблице 1.
4.2.5.2011
E815F64833B8E43
E8C9C10FC96E167
D1
md5
3.14
CC88290A0A92B7
4FCD0A6E2E15BA
AF42
md5
Таблица 1
НаименованиеИдентифика-
ПОционное
наименование ПО
Номер версии
(идентифика-
ционный номер)
ПО
Цифровой
идентификатор ПО
(контрольная сумма
исполняемого кода)
Алгоритм
вычисления
идентификатора
ПО
измерений
параметров
антенн и РЛХ»
«Программа
проведения
измерений вFrequencyMeas.exe
частотной
области»
«Программа
просмотра
результатов
AmrView.exe
Приложение к свидетельству №_______________
об утверждении типа средств измерений
Лист № 5
Всего листов 9
Влияние метрологически значимой части ПО на метрологические характеристики
комплекса не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО комплекса и измеренные данные достаточно
защищеныспомощьюспециальныхсредствзащитыотнепреднамеренныхи
преднамеренных изменений. Защита программного обеспечения от непреднамеренных и
преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики
Основные метрологические и технические характеристики комплекса приведены
в таблице 2.
Наименование параметра или характеристики
± 2,0 (± 14,6º)
± 3,0 (± 22,5º)
± 4,0 (± 30,4º)
± 1,2 (± 8,5º)
± 2,0 (± 14,6º)
± 2,5 (± 18,5º)
± 4,0 (± 30,4º)
± 0,8 (± 5,6º)
± 1,0 (± 7,0º)
± 1,6 (± 11,5º)
± 2,5 (± 18,5º)
± 0,5 (± 3,4º)
± 1,0 (± 7,0º)
± 1,7 (± 12,2º)
± 2,6 (± 19,3º)
Таблица 2
Значение
характеристики
от 0,2 до 18
95
65
50
45
40
± 0,03
± 0,1
± 0,2
± 0,3
± 0,8
Диапазон рабочих частот, ГГц
Динамическийдиапазонизмеренийхарактеристикантенных
устройств
1
в диапазоне частот, дБ, не менее:
от 0,2 до 1 ГГц
от 1 до 4 ГГц
от 4 до 8 ГГц
от 8 до 12 ГГц
от 12 до 18 ГГц
Пределы допускаемой инструментальной погрешности измерений
амплитудных ДН и поляризационных диаграмм
2
на уровне, дБ:
минус 3 дБ
минус 10 дБ
минус 20 дБ
минус 30 дБ
минус 45 дБ
Пределыдопускаемойпогрешностиизмеренийамплитудных
(фазовых) ДН
3
на уровне, дБ:
при коэффициенте безэховости в рабочей зоне не более минус 15 дБ
минус 3 дБ
минус 6 дБ
минус 10 дБ
при коэффициенте безэховости в рабочей зоне не более минус 20 дБ
минус 3 дБ
минус 6 дБ
минус 10 дБ
минус 15 дБ
при коэффициенте безэховости в рабочей зоне не более минус 25 дБ
минус 3 дБ
минус 6 дБ
минус 10 дБ
минус 15 дБ
при коэффициенте безэховости в рабочей зоне не более минус 30 дБ
минус 3 дБ
минус 10 дБ
минус 15 дБ
минус 20 дБ
при коэффициенте безэховости в рабочей зоне не более минус 40 дБ
Приложение к свидетельству №_______________
об утверждении типа средств измерений
Лист № 6
Всего листов 9
Наименование параметра или характеристики
± 1,7
± 1,8
± 2,0
± 1,1
± 1,2
± 1,5
± 0,8
± 1,0
± 1,3
Значение
характеристики
± 0,2 (± 1,4º)
± 0,5 (± 3,4º)
± 0,8 (± 5,6º)
± 1,2 (± 8,5º)
± 2,6 (± 19,3º)
± 0,1 (± 0,7º)
± 0,2 (± 1,4º)
± 0,3 (± 2,3º)
± 0,6 (± 4,1º)
± 1,5 (± 10,7º)
± 2,2 (± 16,1º)
± 0,5
± 0,7
± 1,2
± 0,6
± 0,8
± 1,2
25
от 0 до 360º
± 180º
± 0,1º
1,45
0,001
3000
70
30
800
минус 3 дБ
минус 10 дБ
минус 15 дБ
минус 20 дБ
минус 30 дБ
при коэффициенте безэховости в рабочей зоне не более минус 60 дБ
минус 3 дБ
минус 10 дБ
минус 20 дБ
минус 30 дБ
минус 40 дБ
минус 45 дБ
Пределы допускаемой инструментальной погрешности измерений КУ
методом замещения
4
при погрешности КУ эталонной антенны, дБ:
± 0,3 дБ
± 0,5 дБ
± 1,0 дБ
ПределыдопускаемойпогрешностиизмеренийКУметодом
замещения при погрешности КУ эталонной антенны
5
, дБ:
в диапазоне частот от 0,2 до 0,5 ГГц
± 0,3 дБ
± 0,5 дБ
± 1,0 дБ
в диапазоне частот от 0,5 до 1 ГГц
± 0,3 дБ
± 0,5 дБ
± 1,0 дБ
в диапазоне частот от 1 до 3 ГГц
± 0,3 дБ
± 0,5 дБ
± 1,0 дБ
в диапазоне частот от 3 до 18 ГГц
± 0,3 дБ
± 0,5 дБ
± 1,0 дБ
Коэффициент усиления МШУ
6
, дБ, не менее
Диапазон изменения угла поворота ОПУ в азимутальной плоскости
Диапазон изменения угла поворота ОПУ по крену
Пределы допускаемой погрешности отсчета углового положения ОПУ
в азимутальной плоскости
Диапазон перемещения слайдера, м, не менее
Минимальная дискретность установки положения слайдера, м, не
более
Потребляемая мощность, В·А, не более
Масса, кг, не более:
аппаратурной стойки
ВАЦ
ОПУ
Габаритные размеры (длина × ширина × высота), м, не более:
Приложение к свидетельству №_______________
об утверждении типа средств измерений
Лист № 7
Всего листов 9
Наименование параметра или характеристики
Значение
характеристики
0,61 × 0,6 × 0,6
0,5 × 0,42 × 0,41
4,6 × 1,2 × 3,5
аппаратурной стойки
ВАЦ
ОПУ
Рабочие условия эксплуатации:
температура окружающего воздуха, ºС
относительная влажность воздуха при температуре 20 ºС, %
атмосферное давление, мм рт. ст.
20±5
до 80
от 720 до 780
1)
– при использовании антенн ТМА 0.2 – 1.0 в диапазоне частот до 1 ГГц и антенны
П6-23М с ТМА 1 – 18 на расстоянии 12 м, полосе пропускания фильтра промежуточной
частоты (ПЧ) 10 Гц, уровне выходной мощности 0 дБм, без усреднений, без использования
МШУ;
2)
– при использовании антенн ТМА 0.2 – 1.0 в диапазоне частот до 1 ГГц и антенны
П6-23М с ТМА 1 – 18 на расстоянии 12 м, полосе пропускания фильтра ПЧ 10 Гц, уровне
выходной мощности 0 дБм, без усреднений, с использованием МШУ в диапазоне частот от
1 до 18 ГГц;
3)
– при соблюдении условия дальней зоны по ГОСТ РВ 50585-96, полосе пропускания
фильтра ПЧ 10 Гц, уровне выходной мощности 0 дБм, без усреднений, с использованием
МШУ в диапазоне частот от 1 до 18 ГГц;
4)
– при отличии КУ исследуемой и эталонной антенн не более 10 дБ, расстоянии между
антеннами 12 м, полосе пропускания фильтра ПЧ 10 Гц, уровне выходной мощности 0 дБм,
без усреднений, с использованием МШУ в диапазоне частот от 1 до 18 ГГц;
5)
– при соблюдении условия дальней зоны по ГОСТ РВ 50585-96, отличии КУ исследуемой
и эталонной антенн не более 10 дБ, для условий, приведенных в таблице 3;
6)
– при уровне входного сигнала не более минус 30 дБм.
15
30
15
20
от 0,2 до 0,5
от 0,5 до 1от 1 до 3
от 3 до 18
2025
Таблица 3
Диапазон частот, ГГц
Коэффициент
безэховости, дБ
Уровень
кроссполяризации, дБ
2020
КСВН входа
2,5
21,7
1,4
Знак утверждения типа
Знак утверждения типа наносится на аппаратурную стойку комплекса в виде
наклейки и на титульный лист руководства по эксплуатации методом компьютерной
графики.
Комплектность средства измерений
Комплект поставки комплекса приведен в таблице 4.
Наименование
Ед. изм.
Примечание
от 0,01 до 20 ГГц,
2 порта
Таблица 4
Радиоэлектронное оборудование в составе:
·
векторный анализатор цепей Е8362В
·
опция набора реконфигурируемых тестовых
ком-т
Кол-во,
шт.
1
Приложение к свидетельству №_______________
об утверждении типа средств измерений
Лист № 8
Всего листов 9
Наименование
Ед. изм.
Примечание
крен
азимут
22
Кол-во,
шт.
ком-т
шт.
шт.
шт.
шт.
1
1
1
1
2
1
шт.
м
2
ком-т
шт.
шт.
шт.
шт.
1
1
1
1
1
от 1 до 18 ГГц
портов Е8362B-014
Трехкоординатное прецизионное ОПУ в составе:
·
верхний позиционер AL-760-1
·
нижний позиционер AL-1260-1
·
слайдер
·
СВЧ вращающееся сочленение
Контроллер ОПУ
Радиопоглощающий материал (РПМ) VHP-12-NRL
для защиты ОПУ
Комплект антенн в составе:
·
ТМА 0,2 – 1 И
·
ТМА 1 – 18 И
·
ТМА 0,2 – 1 Э
·
П6-23М
Малошумящий усилитель
Управляющая ПЭВМ
Комплект СВЧ кабельных сборок
Комплект коаксиальных адаптеров
Источник бесперебойного питания
Программное обеспечение
Система видеоконтроля
Приборная стойка
Руководство по эксплуатации
Паспорт
Методика поверки
шт.
ком-т
ком-т
ком-т
шт.
ком-т
ком-т
шт.
книга
книга
книга
1
1
1
1
1
1
1
1
1
1
1
Поверка
осуществляетсяподокументу«Инструкция.Комплексавтоматизированный
измерительно-вычислительный ТМСА 0.2-18 Д022.Методикаповерки.
ТМСА 022.018.00Д МП», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ
Минобороны России» 29.04.2012 года.
Средства поверки:
аттенюатор Agilent 8494B (рег. № 37205-08), диапазон частот от 10
-4
до 17,44 ГГц,
диапазон ослабления от 0 до 11 дБ, пределы допускаемой абсолютной погрешности
установки ослабления в диапазоне частот от 10
-4
до 12,4 ГГц ± 0,6 дБ, в диапазоне частот
от 12,4 до 17,44 ГГц ± 0,9 дБ, КСВН не более 1,9;
аттенюатор Agilent 8496B (рег. № 37204-08), диапазон частот от 10
-4
до 17,44 ГГц,
диапазон ослабления от 0 до 110 дБ, пределы допускаемой абсолютной погрешности
установки ослабления в диапазоне частот от 10
-4
до 12,4 ГГц ± (от 0,5 до 3,3) дБ, в
диапазоне частот от 12,4 до 17,44 ГГц ± (от 0,6 до 4,4) дБ, КСВН не более 1,9;
установка для измерения ослабления и фазового сдвига образцовая ДК1-16 (рег.
№ 37205-08), диапазон частот от 100 кГц до 17,85 ГГц, диапазон измерений ослабления от
0 до 120 дБ, пределы допускаемой относительной погрешности измерений ослабления
± 1,5 дБ.
Приложение к свидетельству №_______________
об утверждении типа средств измерений
Лист № 9
Всего листов 9
Сведения о методиках (методах) измерений
Комплексавтоматизированныйизмерительно-вычислительныйТМСА 0.2-
18 Д022. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к комплексу
автоматизированному измерительно-вычислительному ТМСА 0.2-18 Д022
ГОСТ РВ 50585-96.
Техническая документация предприятия-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и
продукции других видов, а также иных объектов установленным законодательством
Российской Федерации обязательным требованиям, в том числе проведение работ по
определению радиотехнических характеристик антенных устройств.
Изготовитель
Обществосограниченнойответственностью«Научно-производственное
предприятие «ТРИМ СШП Измерительные системы» (ООО «НПП «ТРИМ СШП
Измерительные системы»)
Юридический (почтовый) адрес: 195197, г. Санкт-Петербург, Кондратьевский
проспект, д.40, корп.14, литера А, офис 11Н
Тел. (812) 327-44-56, факс: (812) 540-03-15
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное
учреждение«ГлавныйнаучныйметрологическийцентрМинистерстваобороны
Российской Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»), аттестат
аккредитации № 30018-10 от 05.08.2011 г.
Юридический (почтовый) адрес: 141006, Московская область, г. Мытищи, ул.
Комарова, 13
Телефон: (495) 583-99-23, факс: (495) 583-99-48
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»_______________2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 65926-16 | Дефектоскопы многоканальные | ЭХО-КОМПЛЕКС-3 | АО "Фирма "ТВЕМА", г.Москва | 1 год | Перейти |
| 34102-07 | Комплекс измерительно-вычислительный на базе 3095MV | Нет данных | НПЗ ОАО "ТАИФ-НК", г.Нижнекамск | 2 года | Перейти |
| 30354-05 | Комплексы измерительно-вычислительные | Флогейт | ЗАО "Инженеринг метрология сервис", г.Уфа | 1 год | Перейти |
| 68328-17 | Система измерительно-управляющая энергоблока ст. №3 Южной ТЭЦ филиала "Невский" ПАО "ТГК-1" | Нет данных | ЗАО ПК "Промконтроллер", г.Москва | 2 года | Перейти |
| 21343-01 | Комплекс измерения массы светлых нефтепродуктов | КИМ-4 | ЗАО "Приз", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
