Сигнализаторы загазованности с внешними сенсорами RGI (сигнализаторы) SGA MET/SGI ME1 (сенсоры), ГРСИ 51496-12
Номер госреестра:
51496-12
Наименование СИ:
Сигнализаторы загазованности с внешними сенсорами
Обозначение типа:
RGI (сигнализаторы) SGA MET/SGI ME1 (сенсоры)
Производитель:
Фирма "Seitron S.R.L.", Италия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
22.10.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48457
об утверждении типа средств измерений
Лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Сигнализаторы загазованности RGI с внешними сенсорами SGA MET/SGI ME1
Назначение средства измерений
Сигнализаторы загазованности RGI с внешними сенсорами SGA MET/SGI ME1 пред-
назначены для измерения и сигнализации о превышении довзрывоопасной концентрации ме-
тана.
Описание средства измерений
Сигнализаторы загазованности RGI с внешними сенсорами SGA MET/SGI ME1 (в
дальнейшем - сигнализаторы) представляют собой стационарные автоматические приборы
непрерывного действия.
Принцип действия сигнализаторов - полупроводниковый, основанный на измерении
проводимости полупроводникового чувствительного элемента под воздействием на него оп-
ределяемого компонента.
Способ отбора пробы – диффузионный.
Сигнализатор состоит из блока питания и сигнализации, к которому могут подклю-
чаться внешние сенсоры метана SGI ME1 и/или SGA MET.
Блоки питания и сигнализации выпускаются в четырех исполнениях:
- RGI МЕ1 MSX2 – блок питания и сигнализации со встроенным датчиком метана и возмож-
ностью подключения 1 сенсора метана SGI ME1 или SGA MET;
- RGI 001 MSX2 – блок питания и сигнализации без встроенного датчика метана, с возможно-
стью подключения до 2 сенсоров метана SGI ME1 и/или SGA MET;
- RGI 000 MBX2 – блок питания и сигнализации без встроенного датчика метана и без внеш-
него корпуса, для непосредственного монтажа в щит управления на DIN-рейку с возможно-
стью подключения до 2 сенсоров метана SGI ME1 и/или SGA MET;
- RGI 000 MSX4 – блок питания и сигнализации без встроенного датчика метана, с возможно-
стью подключения до 4 сенсоров метана SGI ME1 и/или SGA MET;
Корпуса trial питания и сигнализации и внешних сенсоров SGI ME1 и SGA MET пла-
стмассовые.
Сигнализатор с блоком питания и сигнализации RGI МЕ1 MSX2 может поставляться
как с внешними сенсорами метана SGI ME1 и/или SGA MET, так и без них.
На лицевой панели блока питания и сигнализации и внешних сенсоров располагаются
светодиоды, сигнализирующие о наличии питания, превышении порога срабатывания и отка-
зах сенсора.
При срабатывании сигнализации сигнализатор обеспечивает возможность осуществ-
лять коммутацию внешних цепей контактами реле типа “сухой контакт” для автоматического
включения (отключения) исполнительных устройств.
Степень защиты корпуса блока питания и сигнализации и внешних сенсоров метана от
доступа к опасным частям и от попадания внешних твердых предметов и воды по ГОСТ
14254-96:
- RGI 001 MSX2, RGI ME1 MSX2, RGI 000 MSX4IP 54
- RGI 000 MBX2IP 30
- внешний сенсор метана SGI ME1IP 54
- внешний сенсор метана SGA MET IP 30.
Внешний вид сигнализатора приведен на рисунке 1.
Лист № 2
всего листов 5
а)
б)
в)
г)
е)
д)

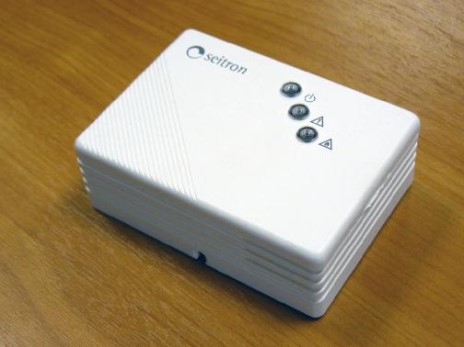

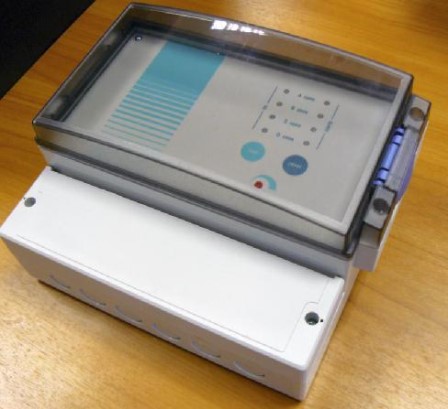

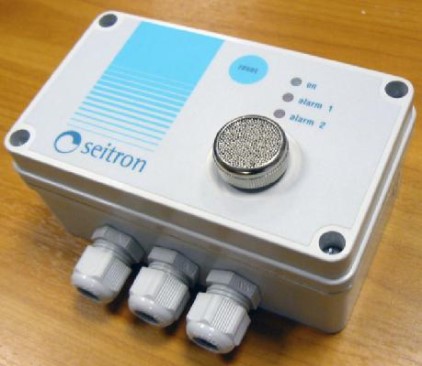

Рисунок 1 – Внешний вид блоков питания и сигнализации исполнений RGI 000 MBX2,
RGI 001 MSX2, RGI МЕ1 MSX2, RGI 000 MSX4 и внешних сенсоров метана SGI ME1
SGAMET
Лист № 3
всего листов 5
Наименование
элемента сигна-
лизатора
Цифровой иденти-
фикатор программ-
ного обеспечения
(контрольная сумма
исполняемого кода)
Программное обеспечение
Сигнализаторы имеют встроенное программное обеспечение, разработанное заводом –
изготовителем специально для решения задач измерения и сигнализации о превышении дов-
зрывоопасной концентрации метана.
Номер версии программного обеспечения указан на наклейке на микропроцессорах
блока питания и сигнализации и внешнего сенсора.
Программное обеспечение выполняет следующие функции:
- прием и обработку измерительной информации;
- формирование дискретных выходных сигналов (срабатывание сигнализации);
- формирования управляющего воздействия для включения (отключения) исполни-
тельных устройств посредством замыкания (размыкания) контактов реле;
- диагностика состояния аппаратной части.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наиме- Номер версии Алгоритм вы-
нование Идентификаци- (идентифика- числения циф-
про-онное наимено-ционный но-рового иден-
граммно- вание программ- мер) про- тификатора
го обес- ного обеспеченияграммногопрограммного
печения обеспечения обеспечения
Блок питания и“RGI”“*11RGI1MS2”03L8E*C81недоступен, вслед--
сигнализации ствие защиты
RGI 001 MSX2встроенного ПО от
чтения и записи
Блок питания и“RGI”"*11RGIMMS2"141116C99недоступен, вслед--
сигнализации ствие защиты
RGI МЕ1 MSX2встроенного ПО от
чтения и записи
Блок питания и“RGI”“*11RGI0MBX2”401010C51недоступен, trial--
сигнализации ствие защиты
RGI 000 MBX2встроенного ПО от
чтения и записи
Блок питания и“RGI”“*11RGIMSX4”05E8E*C95недоступен, вслед--
сигнализации ствие защиты
RGI 000 MSX4встроенного ПО от
чтения и записи
Внешний сенсор“SGI”“11SGI ME1M”24B9B*C99недоступен, вслед--
метана SGI ME1 ствие защиты
встроенного ПО от
чтения и записи
Внешний сенсор“SGA”“*11SGAMET01”081142C99недоступен, вслед--
метана ствие защиты
SGA METвстроенного ПО от
чтения и записи
Влияние встроенного программного обеспечения сигнализаторов учтено при нормиро-
вании метрологических характеристик. Уровень защиты встроенного программного обеспече-
ния сигнализаторов от преднамеренных или непреднамеренных изменений - "А" по МИ 3286-
2010.
Метрологические и технические характеристики
1) Порог срабатывания сигнализации (по метану) для встроенного датчика метана и
внешних сенсоров метана SGA MET, SGI ME1, % НКПР 20
2) Пределы допускаемой абсолютной погрешности сигнализатора, % НКПР:± 5
Лист № 4
всего листов 5
3) Время срабатывания сигнализации, с, не более:
- для встроенного датчика метана и внешнего сенсора метана SGI ME1
- для внешнего сенсора метана SGAMET
4) Время прогрева сигнализатора, с, не более
5) Электропитание сигнализатора должно осуществляться однофазным
15
20
60
переменным
+
22
9653730,36
током частотой (50
±
1) Гц напряжением 220
-
33
В, либо от внешней аккумуляторной батареи
с напряжением постоянного тока 12 В (за исключением блока питания и сигнализации испол-
нения RGI 001 MSX2).
6) Потребляемая электрическая мощность, В·А, не более:
- блок питания и сигнализации исполнения RGI 001 MSX24
- блок питания и сигнализации исполнения RGI МЕ1 MSX24
- блок питания и сигнализации исполнения RGI 000 MBX24
- блок питания и сигнализации исполнения RGI 000 MSX45
- внешний сенсор метана SGI ME11
- внешний сенсор метана SGA MET1
7) Габаритные размеры и масса составных частей сигнализатора, не более указанных в
таблице 2.
Таблица 2
Элемент сигнализатораГабаритные размеры, ммМасса, кг
ВысотаШиринаДлина
Блок питания и сигнализации исполнения74134620,52
RGI 001 MSX2
Блок питания и сигнализации исполнения74134620,52
RGI МЕ1 MSX2
Блок питания и сигнализации исполнения
RGI 000 MBX2
Блок питания и сигнализации исполнения1882301141,8
RGI 000 MSX4
Внешний сенсор метана SGI ME1 79 134 62 0,32
Внешний сенсор метана SGA MET 64 90 30 0,2
8) Средний срок службы чувствительного элемента, лет5
Условия эксплуатации сигнализаторов:
Диапазон температуры окружающей среды (для блока питания
и сигнализации), °Сот 0 до 40
Диапазон температуры окружающей среды (для внешних
сенсоров метана), °Сот 0 до 50
Диапазон относительной влажности окружающей среды при температуре
25 °С без конденсации влаги, % от 20 до 80
Диапазон атмосферного давления, кПа от 84 до 106,7
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руково-
дства по эксплуатации сигнализатора и в виде наклейки на боковую поверхность блока пита-
ния и сигнализации.
Комплектность средства измерений
Наименование
Блок питания и сигнализации
Внешний сенсор метана SGA MET и/ или SGI ME1
Руководство по эксплуатации
Методика поверки МП-242-1389-2012
Кол.Примечание
1 шт.в зависимости от исполнения
до 4 шт. по заказу
1 экз.
1 экз.
Лист № 5 trial
листов 5
Поверка
осуществляется по документу МП-242-1389-2012 «Сигнализаторы загазованности RGI с
внешними сенсорами SGA MET/SGI ME1. Методика поверки», утвержденному ГЦИ СИ
ФГУП “ВНИИМ им. Д.И. Менделеева” “07” августа 2012 г.
Основные средства поверки:
- поверочный нулевой газ (ПНГ) – воздух марки Б по ТУ 6-21-5-82 в баллонах под дав-
лением;
- стандартные образцы газовых смесей состава метан - воздух (ГСО № 3905-87) по
ТУ 6-16-2956-92 в баллонах под давлением.
Сведения о методиках (методах) измерений
приведены в документе «Сигнализаторы загазованности RGI с внешними сенсорами
SGA MET/SGI ME1. Руководство по эксплуатации», 2011 г.
Нормативные и технические документы, устанавливающие требования к сигнализато-
рам загазованности RGI с внешними сенсорами SGA MET/SGI ME1
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие техниче-
ские условия.
2 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
3 ГОСТ Р 52136-2008 Газоанализаторы и сигнализаторы горючих газов и паров элек-
трические. Часть 1. Общие требования и методы испытаний.
4 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений
содержания компонентов в газовых средах.
5 Техническая документация фирмы "Seitron s.r.l.", Италия.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
при выполнении работ по осуществлению производственного контроля за соблюдением уста-
новленных законодательством Российской Федерации требований к промышленной безопас-
ности к эксплуатации опасного производственного объекта.
Изготовитель
Фирма "Seitron s.r.l.", Италия
Адрес: Via Prosdocimo, 30, 36061 Bassano del Grappa (VI) Italy, тел.: +39(0)424-567842.
Заявитель
ООО "Компания "КИПА", Москва
Адрес: 127951, г. Москва, Керамический проезд, д.53, корп. 1, оф. 1, тел/факс: +7 (495) 450-28-
37, e-mail:
,
.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», Санкт-Петербург
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19, тел.: (812) 251-76-01,
факс: (812) 713-01-14 e-mail:
,
,
регистрационный номер 30001-10.
Ф.В. Булыгин
Заместитель Руководителя Федерального
агентства по техническому
регулированию и метрологии
М.П.
«____»____________________2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 81276-21 | Сигнализаторы загазованности | Д3-1-СО | Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН"), Тульская область, г. Богородицк, Общество с ограниченной ответственностью Научно-производственная компания "СенсорЭКС" (ООО "СенсорЭКС"), г. Псков | 1 год | Перейти |
| 41349-09 | Сигнализаторы уровня радарные | Eclipse 705 и Eclipse Aurora | Фирма "MAGNETROL International N.V.", Бельгия | 1 год | Перейти |
| 58284-14 | Сигнализаторы аварийные дозиметрические | ДРГ-АТ2331 | НПУП "Атомтех", Беларусь, г.Минск | 1 год | Перейти |
| 8386-81 | Сигнализаторы | Сигнальник Д500-4 | Фирма "MMG Automatika Muvek", Венгрия | Нет данных | Перейти |
| 27647-04 | Сигнализаторы загазованности природным газом | С3-3 | ООО "Центр инновационных технологий", г.Саратов | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
