Анализаторы pH МАРК-9010, ГРСИ 51491-12

Смотреть ГРСИ
51491-18

Номер госреестра:

51491-12

Наименование СИ:

Анализаторы pH

Обозначение типа:

МАРК-9010

Производитель:

ООО "Взор", г.Нижний Новгород

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

22.10.2017

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 48452

об утверждении типа средств измерений

Лист № 1

всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы рН МАРК-9010

Назначение средства измерений

Анализатор рН МАРК-9010 предназначен для измерения удельной электрической

проводимости (УЭП) и рН, УЭП и рН, приведенных к 25 °С, высокоочищенных водных рас-

творов и позволяет измерять значения УЭП и рН водных растворов, обладающих предельно

малой УЭП, включая УЭП теоретически чистой воды (0,055 мкСм/см), и щелочных вод, со-

держащих аммиак или амины, а также для измерения температуры водных растворов.

Описание средства измерений

Принцип работы анализатора основан на анализе динамики изменения УЭП потока

контролируемого раствора, в который дозируются заданными порциями определенные реак-

тивы. Измерения осуществляются в двух каналах, в один из которых дозируется кислота, а в

другой – щелочь. В зависимости от реакции среды − кислой или щелочной − в соответствую-

щем канале наблюдается характерное изменение УЭП, которое может быть описано точными

аналитическими соотношениями. С использованием этих аналитических соотношений вычис-

ляется концентрация ионов водорода и значение рН контролируемой среды.

Анализатор определяет любое значение рН, которое может иметь анализируемый рас-

твор, УЭП которого не превосходит 1 мкСм/см.

Анализатор определяет любое значение рН аммиачного раствора либо раствора с

аминами, УЭП которого не превосходит 10 мкСм/см.

Конструктивно анализатор выполнен в виде единого блока с отдельно расположен-

ным на расстоянии 5 м (по заказу до 30 м) источником питания.

Корпус анализатора − из полистирола, с открывающейся дверцей с прозрачной встав-

кой. Внутри корпуса расположены блок преобразовательный, блок датчиков, компрессор,

смесительное устройство, емкости для реактивов, стабилизатор потока.

Степень защиты анализатора − IP65. Степень защиты источника питания − IP32.

Блок преобразовательный − микропроцессоpный, осуществляющий процесс измере-

ния УЭП, УЭП

, рН, рН

, температуры и отображение результатов измерения на экране

цветного сенсорного графического жидкокристаллического (ЖК) индикатора, формирование

сигнала на токовых выходах с выходными унифицированными сигналами постоянного тока

от 0 до 5 мА, от 0 до 20 мА либо от 4 до 20 мА, управление «сухими» контактами реле уставок

и передачу данных в ПК.

Под откидывающейся крышкой блока преобразовательного расположена плата с

клеммниками для подсоединения кабелей от внешних исполнительных и сигнализирующих

устройств, от внешнего регистрирующего устройства и от порта RS-485 ПК.

Цена младшего разряда при измерении УЭП − 0,0001 мкСм/см, при измерении рН −

0,001; при измерении температуры – 0,1 °С.

Измерения осуществляются дискретно, периодически. Период обновления данных

составляет 7 мин.

Анализатор не требует градуировки.

При подключении к персональному компьютеру (ПК) анализатор осуществляет об-

мен информацией с ПК по интерфейсу RS-485.

Программное обеспечение

В анализаторе имеется встроенное программное обеспечение.

Программное обеспечение включает в себя:

программу платы индикации «9010I_TION_01_01», работающую под управлением

операционной системы реального времени Windows CE 5.0;

программу платы усилителя «9010U_430_04_00».

Лист № 2

всего листов 6

Назначение программы платы индикации «9010I_TION_01_01»:

формирование интерактивного графического пользовательского интерфейса, в том

числе вывод измеренных значений УЭП, УЭП

, рН, рН

и температуры на индикатор;

обмен с платой усилителя по протоколу ModBus RTU;

обмен с персональным компьютером по протоколу ModBus RTU;

управление токовыми выходами 0-5, 0-20 и 4-20 мА;

управление «сухими» контактами реле;

формирование звуковых сигналов;

осуществление служебных функций анализатора.

Назначение программы платы усилителя «9010U_430_04_00»:

реализация алгоритма анализа динамики изменения УЭП по измерениям, осущест-

вляемым датчиками проводимости и температуры;

измерение уровней дозируемых жидкостей;

управление включением дозирующих насосов и компрессора.

Программа платы индикации «9010I_TION_01_01» и программа платы усилителя

«9010U_430_04_00» являются метрологически значимой частью ПО. Операционная система

Windows CE 5.0 является метрологически не значимой частью ПО.

Идентификационные данные программного обеспечения приведены в таблице.

НаименованиеИдентификацион- Номер версии Цифровой идентифи-Алгоритм вы-

программного ное Наименование (идентифика- катор программного числения циф-

обеспеченияпрограммногоционный но-обеспечения (кон-рового иденти-

обеспечения мер) про- трольная сумма ис- фикатора про-

граммного полняемого кода) граммного

обеспечения обеспечения

Анализатор рН9010I_TION_01_0101.01Оx9756B245CDF3FEBMD5

МАРК-9010. C0539F361FF65A54F

Исполняемая про-

грамма платы ин-

дикации

Анализатор рН9010U_430_04_0004.00Ox8A4387F2CRC-32

МАРК-9010.

Код прошивки для

микроконтроллера

MSP430F149

платы усилителя

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных

изменений в ПО в соответствии с МИ 3286-2010 − С.

Защита программного обеспечения от преднамеренных и непреднамеренных воздей-

ствий обеспечивается пломбированием разъема держателя micro-SD флеш-карты с установ-

ленной флеш-картой и контактов разъемов программирования на плате усилителя и плате ин-

дикации.

Исполняемая программа платы индикации «9010I_TION_01_01» защищена от рекон-

струирования с помощью приложения «Dotfuscator». Микроконтроллер платы усилителя име-

ет встроенные механизмы защиты от чтения и модификации внутренней памяти.

Внешний вид анализатора рН МАРК-9010 показан на рисунке.

Лист № 3

всего листов 6

Рисунок – Анализатор рН МАРК-9010

Метрологические и технические характеристики

Диапазон измерений УЭП, мкСм/см.................................................… от 0,000 до 10,000.

Пределы допускаемой основной абсолютной погрешности анализатора при измере-

нии УЭП при температуре анализируемой среды (25,0

0,2)

С, окружающего воздуха (20

С, мкСм/см .…………………………………………………………………..…... ± (0,003 + 0,02χ),

где χ – измеренное значение УЭП, мкСм/см.

Пределы допускаемой дополнительной абсолютной погрешности анализатора при

измерении УЭП, обусловленной изменением температуры анализируемой среды на ± 15 °С от

рабочего значения 25 °С, мкСм/см …………….………………………………………… ± 0,02χ.

Пределы допускаемой дополнительной абсолютной погрешности анализатора при

измерении УЭП, обусловленной изменением температуры окружающего воздуха, на каждые

± 10

С от нормальной (20

С в пределах всего диапазона от плюс 5 до плюс 50

С,

мкСм/см ……………………………………………………………………………………….. 0,01χ.

Диапазон измерений рН при температуре анализируемой среды (25,0

0,2)

С,

рН…………………………………………………………………………..….…….. от 5,60 до 9,50.

Пределы допускаемой основной абсолютной погрешности анализатора при измере-

нии рН при температуре анализируемой среды (25,0

0,2)

С, окружающего воздуха (20

С, рН:

на поддиапазонах рН от 5,60 до 7,00 и от 7,26 до 9,50 …………….….…….. ± 0,05;

на поддиапазоне рН от 7,00 до 7,26 …………………………………..…...…… ± 0,15.

Пределы допускаемой дополнительной абсолютной погрешности анализатора при

измерении рН, обусловленная изменением температуры анализируемой среды на ±15 °С от

рабочего значения 25 °С (погрешность термокомпенсации), рН:

на поддиапазонах рН от 5,60 до 7,00 и от 7,26 до 9,50 …………….………... ± 0,05;

на поддиапазоне рН от 7,00 до 7,26 …………………………………..…..…… ± 0,15.

Плата индикацииПлата усилителя

Источник

питания

ИП-9010

Блок

преобразовательный

Место

пломбирования

Блок

преобразовательный

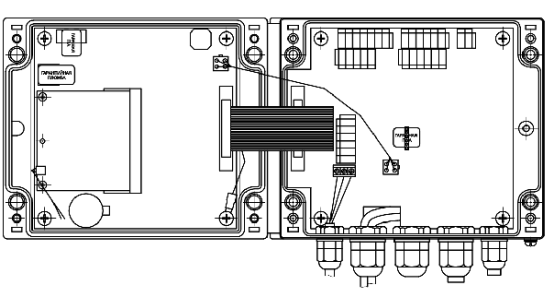

(с открытой крышкой)

Лист № 4

всего листов 6

Пределы допускаемой основной абсолютной погрешности блока преобразовательного

при измерении заданного значения рН при температуре анализируемой среды (25,0

0,2)

С,

окружающего воздуха (20

С, рН:

на поддиапазонах рН от 5,60 до 7,00 и от 7,26 до 9,50 …………….….…….. ± 0,01;

на поддиапазоне рН от 7,00 до 7,26 …………………………………..…...…… ± 0,15.

Пределы допускаемой дополнительной абсолютной погрешности блока преобразова-

тельного при измерении заданного значения рН, обусловленная изменением температуры ана-

лизируемой среды на ± 15 °С от рабочего значения 25 °С (погрешность термокомпенсации), рН:

на поддиапазонах рН от 5,60 до 7,00 и от 7,26 до 9,50 …………….………... ± 0,01;

на поддиапазоне рН от 7,00 до 7,26 ……………………………………..……… ± 0,15.

Пределы допускаемой дополнительной абсолютной погрешности анализатора при

измерении рН, обусловленной изменением температуры окружающего воздуха, на каждые

± 10

С от нормальной (20

С в пределах всего диапазона от плюс 5 до плюс 50

С,

рН…………………………………………………………………………...…………………..± 0,01.

Пределы допускаемой основной приведенной погрешности преобразования измерен-

ного значения УЭП в выходной ток анализатора при температуре окружающего воздуха

(20 ± 5)

С, % от диапазона токового выхода (0-5, 4-20, 0-20 мА) ..…..…………..…….….. ± 0,5.

Пределы допускаемой основной приведенной погрешности преобразования измерен-

ного значения рН в выходной ток анализатора при температуре окружающего воздуха (20 ± 5)

С, % от диапазона токового выхода (0-5, 4-20, 0-20 мА) ……………………….………... ± 0,5.

Сопротивление нагрузки токовых выходов, Ом, не более:

для токовых выходов 4-20 мА и 0-20 мА ………………………………….…..…. 500;

для токового выхода 0-5 мА ………………………………….…………..…….. 2000.

Пределы допускаемой дополнительной приведенной погрешности преобразования

измеренного значения УЭП в выходной ток анализатора, обусловленной изменением темпе-

ратуры окружающего воздуха, на каждые ± 10

С от нормальной (20 ± 5)

С в пределах всего

рабочего диапазона от плюс 5 до плюс 50

С, % от диапазона токового выхода (0-5, 4-20,

0-20 мА) …….……………….…………………………………………................................... ± 0,25.

Пределы допускаемой дополнительной приведенной погрешности преобразования

измеренного значения рН в выходной ток анализатора, обусловленной изменением темпера-

туры окружающего воздуха, на каждые ± 10

С от нормальной (20 ± 5)

С в пределах всего

рабочего диапазона от плюс 5 до плюс 50

С, % от диапазона токового выхода (0-5, 4-20,

0-20 мА) ……………….……………………….…………………....…................................... ± 0,25.

Значение электролитической постоянной С

датчика проводимости канала А нахо-

дится в пределах, см

-1

………………………………………….................................. от 0,2 до 0,3.

Пределы допускаемой относительной погрешности определения электролитической

постоянной С

датчика проводимости канала А, % ………………………………………….. ± 1.

Диапазон измерения температуры анализируемой среды, °С ……… от 0 до плюс 50.

Пределы допускаемой основной абсолютной погрешности анализатора при измере-

нии температуры анализируемой среды при температуре окружающего воздуха (20±5)

С,

°С...

0,3.

Пределы допускаемой дополнительной абсолютной погрешности анализатора при

измерении температуры анализируемой среды, обусловленной изменением температуры ок-

ружающего воздуха, на каждые

С от нормальной (20 ± 5)

С в пределах всего рабочего

диапазона от плюс 5 до плюс 50

С, °С ………………………….…...…………….………

0,1.

Время установления показаний анализатора при измерении рН, мин, не более .…... 30.

Стабильность показаний анализатора за время 24 ч, не хуже:

при измерении УЭП, мкСм/см ……………………..…………………..……...

0,01χ;

при измерении рН, рН ………………………………..………………..……......

0,02.

Время установления режима работы анализатора, мин, не более …………….….... 15.

При подключении к персональному компьютеру (ПК) анализатор осуществляет об-

мен информацией с ПК по интерфейсу RS-485. Протокол обмена ModBus RTU.

Лист № 5

всего листов 6

Электрическое питание анализатора осуществляется от сети переменного тока напря-

жением 220 В при частоте (50 ± 1) Гц.

Допускаемое отклонение напряжения питания от минус 15 до плюс 10 %.

Потребляемая мощность при номинальном значении напряжения питания, В∙А . 100.

Габаритные размеры и масса узлов анализатора соответствуют таблице.

Наименование и обозначение узлов

Масса,

кг, не более

10,0

Анализатор рН МАРК-9010

Источник питания ИП-9010

Габаритные размеры,

мм, не более

295

800

130

156

160

100

1,1

Рабочие условия эксплуатации:

температура окружающего воздуха,

С …………………...... от плюс 5 до плюс 50;

относительная влажность окружающего воздуха при температуре 35

С и более

низких температурах без конденсации влаги, %, не более ……………..….………..……....... 80;

атмосферное давление, кПа ……………………………….…….…… от 84,0 до106,7.

Средняя наработка на отказ, ч, не менее ………...………………..……..…..….... 20000.

Среднее время восстановления работоспособности, ч, не более ..........…....……….… 2.

Средний срок службы анализаторов, лет, не менее …….…………………….…….… 10.

Знак утверждения типа

Знак утверждения типа наносится на специальную табличку на панели анализатора

методом наклейки, на титульный лист руководства по эксплуатации типографским способом.

Наименование

Обозначение

Количество

Комплектность средства измерений

Комплект поставки анализатора соответствует таблице.

1Анализатор рН МАРК-9010

2Источник питания ИП-9010

3Комплект монтажных частей

4Комплект запасных частей

5Комплект инструмента и принадлежностей

6Руководство по эксплуатации

ВР52.00.000

ВР52.08.000

ВР52.12.000

ВР52.13.000

ВР52.14.000

ВР52.00.000

ç÷

æö

Поверка

осуществляется в соответствии с Приложением А к Руководству по эксплуатации

ВР52.00.000РЭ «Анализатор рН МАРК-9010. Методика поверки», утвержденным руководите-

лем ГЦИ СИ ФБУ «Нижегородский ЦСМ» в 20 июля 2012 г.

Перечень основных средств измерения, вспомогательного оборудования и материа-

лов, необходимых для поверки:

кондуктометр лабораторный КЛ-С-1А, класс точности 0,25;

магазин сопротивления Р4831, класс точности 0,02;

мультиметр цифровой АРРА-305

основная абсолютная погрешность измерения, мА:

± (0,002Х + 0,004), где Х – измеренное значение силы постоянного тока, мА;

вольтметр универсальный В7-53/1

основная погрешность определения электрического сопротивления, %:

0,15

0,006

где Rk – предел измерения сопротивления,

Rx – измеренное значение сопротивления;

термометр лабораторный электронный ЛТ-300

Лист № 6

всего листов 6

диапазон измерения от минус 50 до плюс 300

С, погрешность измерения ± 0,05

С;

термостат жидкостный ТЖ-ТС-01/26

диапазон регулирования температуры от 10 до 100

С,

погрешность поддержания температуры не более ± 0,1

С.

Сведения о методиках (методах) измерений

Методы измерений содержатся в Руководстве по эксплуатации ВР52.00.000РЭ.

Нормативные и технические документы, устанавливающие требования к анализатору

рН МАРК-9010

1 ГОСТ 13350-78. Анализаторы жидкости кондуктометрические ГСП.

2 ГОСТ 22729-84. Анализаторы жидкостей ГСП. Общие технические условия.

3 Технические условия ТУ 4215-034-39232169-2011.

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

При выполнении работ по оценке соответствия промышленной продукции и продук-

ции других видов, а также иных объектов установленным законодательством Российской Фе-

дерации обязательным требованиям.

Изготовитель

Общество с ограниченной ответственностью «ВЗОР» (ООО «ВЗОР»)

Адрес: 603009, г. Нижний Новгород, ул. Елисеева, д. 7, кв. 24

Тел./факс: (831) 229-65-50, эл. почта:

market@vzor.nnov.ru

Испытательный центр

ГЦИ СИ ФБУ «Нижегородский ЦСМ», регистрационный номер № 30011-08.

Адрес: 603950, г. Нижний Новгород, ул. Республиканская, 1.

Тел./факс: (831) 428-78-78.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииФ.В. Булыгин

«___» _______________ 2012 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
82017-21	Анализаторы содержания нефтепродуктов в воде	OilGuard 2W, OilGuard 2EX	"SIGRIST-PHOTOMETER AG", Швейцария	1 год	Перейти
25523-08	Анализаторы систем передачи и кабелей связи	AnCom A-7	ООО "Аналитик ТелекомСистемы", г.Москва	2 года	Перейти
43926-10	Анализаторы хлора	CLORA	Фирма "X-Ray Optical Systems, Inc.", США	1 год	Перейти
33029-06	Анализаторы водорода, кислорода и азота	EMGA мод. 620W, 620W/C, 621W, 622W, 622W/C, 623W, 623W/C	Фирма "HORIBA Jobin Yvon SAS", Франция	1 год	Перейти
24718-03	Анализаторы спектра	А17	ЗАО "Электронные технологии и метрологические системы "ЗЕТ", пос.Менделеево	2 года	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуАнализаторы pH МАРК-9010ГРСИ 51491-12

Заказать поверку
Анализаторы pH МАРК-9010
ГРСИ 51491-12
