Номер госреестра:
51456-12
Наименование СИ:
Газоанализаторы
Обозначение типа:
GASBOX Autopower
Производитель:
Фирма "Texa S.p.A.", Италия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.09.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48388
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы GASBOX Autopower
Назначение средства применений
Газоанализаторы GASBOX Autopower предназначены для измерений объемной доли
оксида и диоксида углерода, суммы углеводородов в пересчете на гексан и кислорода в вы-
хлопных газах автотранспортных средств с бензиновыми двигателями.
Описание средства измерений
Принцип действия газоанализаторов GASBOX Autopower основан на избирательном
поглощении инфракрасного излучения молекулами, имеющими ковалентную связь: СО, СО
2
,
углеводородами. Компоненты анализируемой смеси поглощают инфракрасное излучение на
характерных для каждого вещества длинах волн. При прохождении анализируемой смеси, по-
мощью датчика, чувствительного к инфракрасному излучению с определенной длиной волны,
определяется степень поглощения инфракрасного излучения молекулами того ли иного компо-
нента, в результате чего устанавливается его концентрация.
Определение концентрации кислорода осуществляется с помощью электрохимического
датчика, вырабатывающего электрический сигнал, который пропорционален концентрации ки-
слорода в анализируемой смеси. В электрохимическом датчике кислорода содержатся измери-
тельный и сравнительный электроды, находящиеся в электролите и отделенные от анализируе-
мой смеси полимерной мембраной. На измерительном электроде кислород, проникший через
мембрану, электрохимически восстанавливается, и во внешней цепи возникает электрический
ток, сила которого пропорциональна парциальному давлению кислорода в газе над мембраной.
Проба газа отбирается из выхлопной трубы автомобиля при помощи пробоотборного
зонда, проходит последовательно через фильтр грубой очистки, очищающий от механических
примесей, фильтр–влагоотделитель, фильтр тонкой очистки и поступает в измерительную ка-
меру, где происходит её анализ.
Конструктивно газоанализаторы GASBOX Autopower представляют собой переносной
блок, на передней панели которого расположены входы и выходы отработавших и калибровоч-
ных газов, водяной фильтр, фильтры тонкой и грубой очистки, а также индикатор состояния. На
боковых панелях расположены разъёмы для подключения к источнику электропитания и пер-
сональному компьютеру. Также газоанализаторы GASBOX Autopower комплектуются специ-
альной тележкой, приспособленной для установки внешней аккумуляторной батареи.
По метрологическим характеристикам газоанализаторы GASBOX Autopower соответ-
ствуют "0" классу точности по ГОСТ Р 52033-2003.
Для предотвращения несанкционированного доступа к внутренним частям газоанализа-
торы GASBOX Autopower производится нанесение пломбирующей наклейки на стык боковых
панелей.

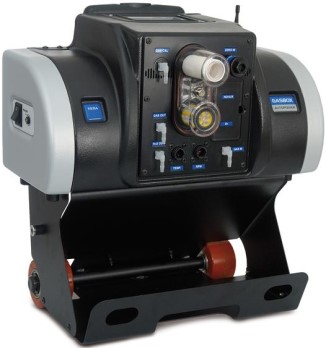

Фотография общего вида газоанализаторов GASBOX Autopower:
Лист № 2
Всего листов 3
Программное обеспечение
Встроенное программное обеспечение «GASBOX» (далее – ПО) предназначено для
взаимодействия узлов газоанализаторов GASBOX Autopower, обработки и вывода измеренных
данных, а также управления режимами измерений. Программное обеспечение также обеспечи-
вает автоматическую компенсацию изменения атмосферного давления.
Идентификационные данные программного обеспечения:
Наименование ИдентификационноеНомер версии ЦифровойАлгоритм вычисле-
программногонаименование про-программно-идентифика-ния цифрового иден-
обеспеченияграммного обеспече-го обеспече-тор про-тификатора про-
нияния, не нижеграммногограммного обеспе-
обеспечениячения
GASBOXGASBOX Firmware8.030x74FECRC16
Программное обеспечение защищено от несанкционированного доступа и соответству-
ет уровню защиты «А» в соответствии с МИ 3286-2010.
компоненты
Метрологические и технические характеристики
Определяемые
Диапазоны измерений
СО
СО
О
(0 – 0,6) %
(св. 0,6 – 10) %
(0 – 10) %
2
(св. 10 – 20) %
СН в пересчете(0 – 200) млн
-1
на гексан (С
6
Н
14
)(св. 200 – 10000) млн
-1
(0 – 2) %
2
(св. 2 – 22) %
Пределы допускаемой погрешности
абсолютнойотносительной, %
±0,03%
±5
±0,5%
±5
±10 млн
-1
±5
±0,1%
±5
Наименование характеристик
Время выхода на режим, с, не более:
Напряжение питания переменного тока от электросети, В:
Напряжение питания постоянного тока от автономного источника, В:
Рабочий диапазон температур, °С:
Относительная влажность, %:
Атмосферное давление, ГПа:
Габаритные размеры, мм, (Д х Ш х В), не более:
Масса без батареи, кг, не более:
Значение характери-
стики
100
220 ±10%
12
5
¸
40
0 - 95
850
¸
1060
200х470х250
6,58
Знак утверждения типа
наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на
корпус.
Комплектность средства измерений
Наименование
Газоанализатор
Пробоотборный зонд
Тележка
Компакт-диск с программным обеспечением
Кислородный датчик
Руководство по эксплуатации на русском языке
Методика поверки
Количество, ед.
1
1
1
1
1
1
1
Лист № 3
Всего листов 3
Поверка
осуществляется по МП АПМ 21-12 «Газоанализаторы GASBOX Autopower. Методика повер-
ки».
Перечень основного оборудования необходимого для поверки:
- ГСО № 5899-91 состава гексана в азоте;
- ГСО № 8377-2003 состава газовой смеси СО, СО
2
, О
2
, С
3
Н
8
.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе: «Газоанализаторы GASBOX Autopower.
Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к газоанализато-
рам GASBOX Autopower
1.ГОСТ Р 52033-2003 «Автомобили с бензиновыми двигателями. Выбросы загряз-
няющих веществ с отработавшими газами. Нормы и методы контроля при оценке технического
состояния»;
2.Технический регламент «О безопасности колесных транспортных средств», утвер-
жден постановлением Правительства Российской Федерации от 10 сентября 2009 г. № 720;
3.Приказ Министерства промышленности и торговли Российской Федерации от 06
декабря 2011 г. №1677 («Об утверждении основных технических характеристик средств техни-
ческого диагностирования и их перечня»);
4.Техническая документация «TEXA S.p.A.», Италия.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
- осуществление деятельности в области охраны окружающей среды;
- выполнение измерений, предусмотренных законодательством Российской Федерации
о техническом регулировании.
Изготовитель
«TEXA S.p.A.», Италия
Via 1 Maggio 9, trial Monastier di Treviso, Italy
Tel. +39 0422 791311, Fax +39 0422 791300
E-mail:
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н.
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail:
Аттестат аккредитации № 30070-07
Заместитель
Руководителя Федерального агентства
по техническому регулированию
и метрологииФ.В. Булыгин
м. п.«____» ___________ 2012 г.
