Номер госреестра:
51455-12
Наименование СИ:
Газоанализаторы
Обозначение типа:
XMTC
Производитель:
Фирма "GE Sensing EMEA", Ирландия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
17.08.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48387
об утверждении типа средств измерений
лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы ХМТС
Назначение средства измерений
Газоанализаторы ХМТС (далее – газоанализаторы) предназначены для непрерывного
измерения содержания водорода, диоксида углерода и диоксида серы в азоте или воздухе.
Описание средства измерений
Принцип действия газоанализаторов основан на использовании зависимости теплопро-
водности анализируемой смеси от содержания в ней измеряемого компонента.
Конструктивно газоанализаторы состоят из двух блоков:
– измерительного блока ХМТС;
– электронного блока ТМО2D (опционально).
Измерительный преобразователь имеет аналоговый выход 4–20 мА.
Электронный блок со встроенным микропроцессором предназначен для управления ра-
ботой всего газоанализатора, отображения и передачи информации на внешние устройства.
Информация о концентрации определяемого компонента высвечивается на жидкокристалли-
ческом дисплее, расположенном на передней панели электронного блока. Газоанализаторы
снабжены последовательным интерфейсом RS232 к внешним компьютером. Управление ра-
ботой газоанализаторов осуществляется с помощью клавиатуры расположенной на передней
панели электронного блока.
Газоанализаторы дополнительно могут комплектоваться устройствами пробоподготов-
ки.
Газоанализаторы trial обычное и взрывозащитное исполнение, тип взрывозащиты
IExdIICT6.
Газоанализаторы рассчитаны на работу при температуре окружающего воздуха в пре-
делах от минус 10 °С до плюс 50 °С и относительной влажности до 100 % (без конденсации).

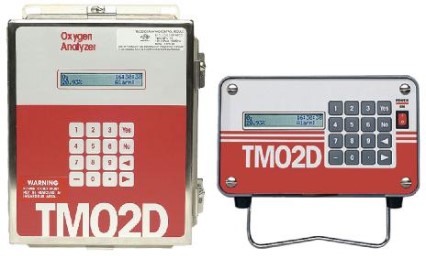

Рис.1. Фотография общего вида газоанализаторов ХМТС в комплекте
с электронным блоком ТМО2D.
Лист № 2
Всего листов 3
(идентифика-
ционный но-
мер) про-
граммного
числения цифро-
вого идентифи-
катора про-
граммного обес-
Программное обеспечение
Идентификационные данные программного обеспечения
Таблица 1
Идентифика-
Номер версии
Цифровой идентифи-
Алгоритм вы-
Наименованиеционное на- катор программного
программногоименованиеобеспечения (кон-
обеспечения программного трольная сумма ис-
обеспечения
обе
с
пе
чени
я
полняемого кода)
п
е
че
ния
XMТС.STD.4FНедоступно707320НедоступноНедоступно
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует
уровню:
– "С" – метрологически значимая часть ПО СИ и измеренные данные достаточно за-
щищены с помощью специальных средств защиты от преднамеренных изменений в соответ-
ствии с МИ 3286-2010.
Влияние программного обеспечения газоанализаторов учтено при нормировании мет-
рологических характеристик.
Метрологические и технические характеристики
Диапазонизмеренийобъемнойдоли(минималь-
ный/максимальный), %:
– водород в азоте
– водород в воздухе
– диоксид углерода в азоте
– диоксид углерода в воздухе
– диоксид серы в воздухе
– диоксид серы в азоте
от 0 до 2/от 0 до 100
от 0 до 2
от 0 до 5/от 0 до 100
от 0 до 5/от 0 до 15
от 0 до 2/от 0 до 20
от 0 до 2/от 0 до 30
Пределы допускаемой основной приведенной (к диапазону
измерений) погрешности (
d
пр
), %:
± 5
в диапазоне до 10 %
± 3
в диапазоне св.10 %
± 0,2
31,2
242х145
133х229х235
Пределыдополнительнойпогрешностиотизменения
температуры окружающей среды на каждые 10 °С, %, доля
основной погрешности
Потребляемая мощность, Вт, не более
Габаритные размеры, мм, не более:
– измерительный блок
– электронный блок
Масса, кг, не более:
– измерительный блок
– электронный блок
4,5
2,5
Условия эксплуатации:
– температура окружающей среды,
о
С
– относительная влажность, %
от 0 до 50
не более 95
(без конденсации)
Знак утверждения типа
Знак утверждения типа может быть нанесен на лицевую панель прибора и на
титульный лист руководства по эксплуатации типографским способом.
Лист № 3
Всего листов 3
Комплектность средства измерений
Газоанализатор ХМТС в составе:
- измерительный преобразователь ХМТС;
- электронный блок ТМО2D.
Кабели (питание и выход).
Руководство по эксплуатации.
Методика поверки.
Поверка
осуществляется по документу МП 51455-12 "Инструкция. Газоанализаторы ХМТС.
Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМС" 20 июня
2012 г. и входящим в комплект поставки.
Основные средства поверки:
– ГСО-ПГС (водород-воздух) 3947-87, 3951-87;
– ГСО-ПГС (водород-азот) 3942-87;
– ГСО-ПГС (диоксид углерода-воздух) 3795-87;
– ГСО-ПГС (диоксид углерода-азот) 3769-87, 3786-87;
– ГСО-ПГС (диоксид серы-воздух) 9199-08, 9200-08;
– ГСО-ПГС (диоксид серы-азот) 9196-08, 9197-08;
– генератор газовых смесей ГГС 03-03 по ШДЕК.418313.001 ТУ.
Сведения о методиках (методах) измерений изложены в Руководстве по эксплуатации га-
зоанализаторов.
Нормативные и технические документы, устанавливающие требования к газоанализа-
торы ХМТС
ГОСТ 13320–81 "Газоанализаторы промышленные автоматические. Общие техниче-
ские требования";
ГОСТ 8.578-2008 "Государственная поверочная схема для средств измерений
содержания компонентов в газовых средах".
Техническая документация фирмы "GE Sensing EMEA", Ирландия.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- выполнение работ по обеспечению безопасных условий и охраны труда.
Изготовитель
Фирма "GE Sensing EMEA", Ирландия.
Адрес: Sensing House, Shannon Free Zone East, Shannon, Co. Clare, Ireland.
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)
ФГУП "ВНИИМС", г.Москва
Аттестат аккредитации № 30004-08 от 27.06.2008 г
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail:
, адрес в Интернет:
Заместитель Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
"___" ____________ 2012 г.
