Газоанализаторы кислорода GNL мод. GNL-9100, GNL-6000, GNL-B, GNL-B3, GNL-2100, GNL-B1A, ГРСИ 51451-12
Номер госреестра:
51451-12
Наименование СИ:
Газоанализаторы кислорода
Обозначение типа:
GNL мод. GNL-9100, GNL-6000, GNL-B, GNL-B3, GNL-2100, GNL-B1A
Производитель:
Фирма "Shanghai CHANGAI International Trading Co., Ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
22.10.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48383
об утверждении типа средств измерений
Лист № 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы кислорода серии GNL моделей GNL-9100, GNL-6000, GNL-B,
GNL-B3, GNL-2100, GNL-B1A
Назначение средства измерений
Газоанализаторы кислорода серии GNL моделей GNL-9100, GNL-6000, GNL-B, GNL-
B3, GNL-2100, GNL-B1A предназначены для автоматического непрерывного измерения объ-
емной доли кислорода в инертных газах и азоте в технологических газовых смесях, а также на
выходе генераторов азота.
Описание средства измерений
Принцип измерения газоанализаторов кислорода серии GNL моделей GNL-9100,
GNL-6000, GNL-B, GNL-B3, GNL-2100, GNL-B1A (далее – газоанализаторы) электрохимиче-
ский – в результате химической реакции с участием молекул кислорода, электрохимическая
ячейка газоанализатора вырабатывает токовый сигнал, пропорциональный содержанию ки-
слорода в анализируемой среде.
Газоанализаторы представляют собой автоматизированные приборы непрерывного
действия.
Приборы состоят из системы пробоподготовки, блока питания, блока электроники,
базирующегося на микропроцессоре и интерфейса для связи с внешним компьютером, объе-
диненных в один корпус.
Конструктивно газоанализаторы моделей GNL-9100, GNL-6000, GNL-B, GNL-B3
предполагают стационарное размещение, модели GNL-2100, GNL-B1A предназначены для
настольной установки.
В состав системы пробоподготовки газоанализаторов всех моделей входит фильтр,
расходомер, игольчатый клапан. Модели GNL-6000, GNL-B3, GNL-B1A оснащены встроен-
ным побудительным насосом.
Газоанализаторы имеют программируемые выходы сигнализации.
Результат измерений, а также режимы работы газоанализаторов, отображаются на
встроенном дисплее: у моделей GNL-9100 и GNL-B1A - на жидкокристаллическом дисплее
128×64; у модели GNL-2100 – на 5-символьном цифровом светодиодном дисплее; у моделей
GNL-B и GNL-B3 – на 4-символьном светодиодном дисплее с динамическим отображением
данных; умоделиGNL-6000 – на жидкокристаллическом экране с точечной матрицей 128×64.
Внешний вид газоанализаторов приведен на рисунке 1.
Лист № 2
всего листов 6

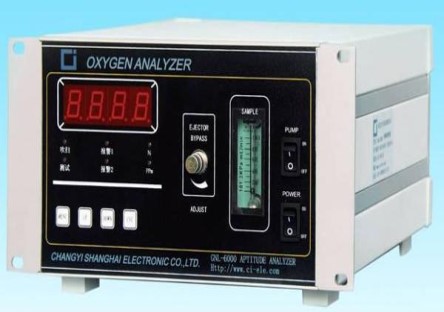

Модель GNL-6000

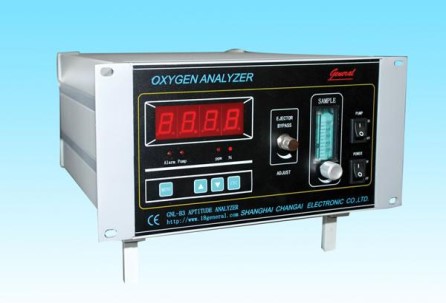

Модель GNL-B3

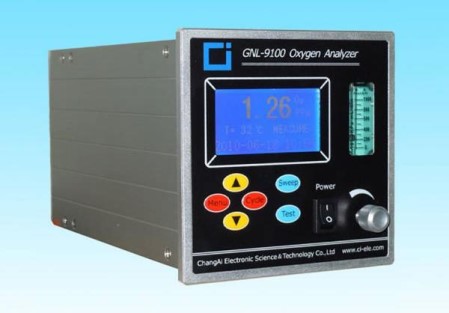

Модель GNL-9100

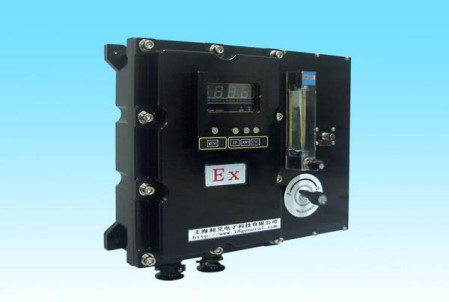

Модель GNL-B

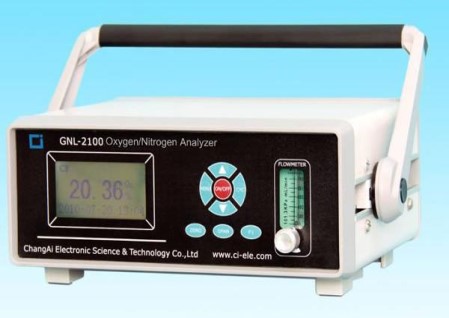

Модель GNL-2100

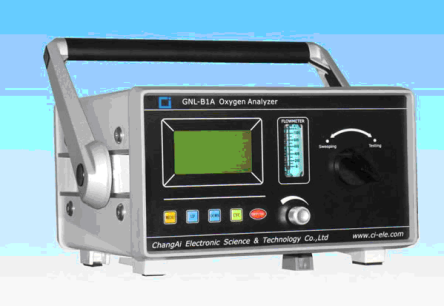

Модель GNL-B1A
Рисунок 1 – внешний вид газоанализаторов кислорода серии GNL.
Программное обеспечение
1) Газоанализаторы кислорода серии GNL моделей GNL-9100, GNL-6000, GNL-B, GNL-
B3, GNL-2100, GNL-B1A имеют встроенное программное обеспечение.
Встроенное программное обеспечение разработано изготовителем газоанализатора для
решения задач измерения объемной доли газов в промышленных выбросах и технологических
процессах промышленных предприятий. ПО управляет работой микропроцессора, обеспечи-
вающего функционирование всего прибора и выполнение функций сбора, хранения и отобра-
жения на индикаторе прибора результатов измерений компонентного состава, а также их под-
готовки к считыванию вешним компьютером.
Идентификационные данные программного обеспечения приведены в таблице 1.
Лист № 3
всего листов 6
Наименование про-
граммного обеспе-
чения
Идентификаци-
онное наимено-
вание программ-
ного обеспечения
GNL-9100.hex
V3.0
GNL-6000.hex
V3.0
GNL- B.hex
V2.0
GNL- B3.hex
V2.0
GNL-2100.hex
V2.1
GNL- B1A.hex
V2.2
md5
Таблица 1
Номер вер-
сии про-
граммного
обеспече-
ния
Цифровой иденти-
фикатор программ-
ного обеспечения
(контрольная сумма
исполняемого кода)
Алгоритм вычис-
ления цифрового
идентификатора
программного
обеспечения
Наименование
встроенного ПО:
модель GNL-9100:
«GNL-9100»
модель GNL-6000:
«GNL-6000»
модель GNL-B:
«GNL-B»
модель GNL-B3:
«GNL-B3»
модель GNL-2100:
«GNL-2100»
модель GNL-B1A:
«GNL-B1A»
E7b0ab69d6307e571e
141da6be2998bd
062fc8ccf939be3cacfd
c65fdca3a46d
B8e7ecbb1e7dfd95eb
15698d51d821fd
48894251bfd67da518f
facbb73df0308
4645ca7006e90eea04a
bba119e93b142
5528da2c22396647bf
02476cea8bee28
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных
изменений соответствует уровню защиты «С» по МИ 3286-2010. Влияние программного обес-
печения на метрологические характеристики учтено при нормировании метрологических ха-
рактеристик.
Метрологические и технические характеристики
МодельДиапазон измерений объемной доли
кислорода, %
GNL-9100от 0 до 0,001
от 0 до 0,01
от 0 до 0,1
Таблица 2
Пределы допускаемой основной
приведенной погрешности, %
± 24
± 10
± 8
GNL-6000
GNL-B
GNL-B3
GNL-2100
GNL-B1A
от 0 до 0,001 ± 24
от 0 до 0,01 ± 10
от 0 до 0,1 ± 8
от 0 до 1 ± 2
от 0 до 0,1 ± 8
от 0 до 25 ± 2
от 0 до 0,001 ± 24
от 0 до 0,01 ± 10
от 0 до 0,1 ± 8
от 0 до 1 ± 4
от 0 до 0,001 ± 24
от 0 до 0,01 ± 10
от 0 до 0,1 ± 8
от 0 до 21 ± 2
Лист № 4
всего листов 6
0,5
0,5
0,5
0,5
0,2
0,2
0,2
0,2
0,5
0,5
0,5
0,5
0,2
0,2
0,2
0,2
0,3
0,3
0,3
0,3
0,8-1,0
0,4-0,6
0,4-0,6
0,9
Таблица 3
Параметр
GNL-9100
GNL-6000
Значение
GNL-BGNL-B3
GNL-2100
GNL-B1A
0,0001
0,50,5
0,20,2
0,50,5
0,20,2
0,30,3
30
30
3030
30
30
1
1
Номинальная цена еди-
ницы наименьшего раз-
ряда дисплея при выводе
показаний, % (об.)
Пределы допускаемой
вариации показаний, в
долях от пределов основ-
ной погрешности
Пределы допускаемой
дополнительной погреш-
ности от изменения тем-
пературы окружающей
среды на каждые 10
0
С, в
долях от пределов основ-
ной погрешности
Пределы допускаемого
изменения показаний при
непрерывной работе в
течение 24 ч, в долях от
пределов основной по-
грешности
Пределы допускаемой
дополнительной погреш-
ности от изменения отно-
сительной влажности ок-
ружающей среды от 0 до
80 %, в долях от пределов
основной погрешности
Пределы допускаемой
дополнительной погреш-
ности от влияния неиз-
меряемых компонентов,
в долях от пределов ос-
новной погрешности
Время установления по-
казаний Т
0,9ном
при номи-
нальном значении расхо-
да, с, не более
Время прогрева, ч, не
менее
Выходной сигнал
1
4 – 20 мА
RS232/
RS485
1
4 – 20 мА
RS232
11
4 – 20 мА 4 – 20 мА
RS232/ 0 - 5 В
RS485 RS232/
RS485
0,40,2-0,4
Расход анализируемого
газа, дм
3
/мин
Габаритные размеры, мм,
не более
- длина
- ширина
- высота
254
144
144
320
270,5
133
146300
379271
335120
243
176
85
245
250
140
Лист № 5
всего листов 6
ПараметрЗначение
GNL-9100 GNL-6000GNL-BGNL-B3GNL-2100 GNL-B1A
Масса газоанализатора,
кг, не более3,54,07,04,04,55,3
Напряжение питания, В 220±10%, 220±10%, 24 = 85-265 220±10% 100-245
50 Гц50 Гц50 Гц50 Гц50 Гц
Потребляемая мощность,
Вт10101020610
Срок службы, ч:
- газоанализатора 50000 50000 50000 50000 50000 50000
- датчика 18000 25000 17500 25000 18000 18000
Условия эксплуатации:
- диапазон температуры
окружающего воздуха,
°
C
от 5 до 45от 0 до 45от 0 до 50 от -10 до 50 от 0 до 50от 5 до 45
- диапазон атмосферного
давления, кПаот 84 до 106,7
- диапазон относитель-
ной влажности, %от 0 до 80 без конденсации
Нормирование метрологических характеристик проведено с учетом того, что встроенное про-
граммное обеспечение газоанализатора является его неотъемлемой частью.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руко-
водства по эксплуатации прибора и на прибор в виде наклейки.
Комплектность средства измерений
Комплект поставки определяется заказом и отражается в спецификации.
Основной комплект включает:
- газоанализатор;
- руководство по эксплуатации;
- методика поверки №МП-242-1297-2012.
Поверка
осуществляется по документу «Газоанализаторы кислорода серии GNL моделей GNL-9100,
GNL-6000, GNL-B, GNL-B3, GNL-2100, GNL-B1A. Методика поверки №МП-242-1297-2012»,
утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 11.04.2012 г.
Основные средства поверки:
-
стандартные образцы газовых смесей состава кислород - азот (номера по реестру ГС
№№ 3710-87, 3711-87, 3715-87, 3726-87, 9121-2008, 9122-2008, 9708-2010) в баллонах под
давлением по ТУ 6-16-2956-92;
-
поверочный нулевой газ (ПНГ) азот газообразный особой чистоты по ГОСТ 9293-74.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Газоанализаторы кислорода серии GNL
моделей GNL-9100, GNL-6000, GNL-B, GNL-B3, GNL-2100, GNL-B1A. Руководство по экс-
плуатации».
Нормативные и технические документы, устанавливающие требования к Газоанализа-
торам кислорода серии GNL моделей GNL-9100, GNL-6000, GNL-B, GNL-B3, GNL-2100,
GNL-B1A
1. ГОСТ 13320 Газоанализаторы промышленные автоматические. Общие техниче-
ские условия.
2. Техническая документация фирмы «Shanghai Changai Electronic Science & Technol-
ogy Co., Ltd.», Китай.
Лист № 6
всего листов 6
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
при выполнении работ по оценке соответствия промышленной продукции и продук-
ции других видов, а также иных объектов установленным законодательством Российской Фе-
дерации обязательным требованиям.
Изготовитель
фирма «Shanghai CHANGAI International Trading Co., Ltd», Китай
Адрес: Rm 13D, 1138 Chang’An Road, Zhabei, Shanghai 200070, China; Tеl. 86-21-51068326,
Fax. 86-21-51068327.
Заявитель
ООО «А-Техника», г. Санкт-Петербург
Адрес: 199106, г. Санкт-Петербург, 24-я линия В.О., д. 3-7, офис 602; тел. (495) 9676650; тел.
(812) 334-5638.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19, Тел. (812) 251-76-01, факс (812) 713-01-
14, e-mail:
,
, регистрационный номер 30001-10.
Ф.В. Булыгин
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
М.П.
«____»_________2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 13910-99 | Анализаторы кислорода | АКВТ-01 | ФГУП "Смоленское ПО "Аналитприбор", г.Смоленск | 1 год | Перейти |
| 20697-00 | Газоанализаторы-извещатели пожарные газовые | Газотест-302П | ГНПП "Дельта", г.Москва | 6 месяцев | Перейти |
| 82526-21 | Газоанализаторы инфракрасные многокомпонентные | МС3002 | ООО "МС сервис", г. Москва | 1 год | Перейти |
| 11731-89 | Газоанализаторы | ГТМК-18 | НПП "АНТЕКС-автоматика", Украина, г.Северодонецк | 1 год | Перейти |
| 55957-13 | Газоанализаторы | SERVOTOUGH SpectraExact 2500, SERVOTOUGH SpectraExact 2510, SERVOTOUGH SpectraExact 2520, SERVOTOUGH SpectraExact 2550 | Фирма "Servomex Group Limited", Великобритания | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
