Теплосчетчики ULTRAHEAT Т230, ГРСИ 51438-12

Смотреть ГРСИ
51437-12

Номер госреестра:

51438-12

Наименование СИ:

Теплосчетчики

Обозначение типа:

ULTRAHEAT Т230

Производитель:

Фирма "Landis+Gyr GmbH", Германия

Межповерочный интервал:

4 года

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

24.08.2022

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 48370

об утверждении типа средств измерений

Лист № 1

всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Теплосчетчики ULTRAHEAT Т230

Назначение средства измерений

Теплосчетчики ULTRAHEAT Т230 (далее по тексту – теплосчетчики) предназначены

для измерений тепловой энергии и объема теплоносителя (воды), протекающего по трубопро-

воду в закрытых системах тепло/холодоснабжения, температуры в подающем и обратном тру-

бопроводах, тепловой мощности, времени наработки и простоя, индикации значений изме-

ренных величин.

Описание средства измерений

Теплосчетчики имеют единое конструктивное исполнение и состоят из:

– вычислителя;

– ультразвукового преобразователя расхода;

– пары калиброванных совместно с вычислителем датчиков температуры Pt500.

Принцип работы теплосчетчиков состоит в измерении расхода и температур теплоно-

сителя в прямом и обратном трубопроводах систем теплоснабжения и последующем опреде-

лении тепловой энергии, объема и других параметров теплоносителя путем обработки резуль-

татов вычислителем по заданному алгоритму и отображением результатов обработки на циф-

ровом показывающем устройстве.

Исполнения теплосчетчиков различаются местом установки преобразователя расхода, а

их типоразмеры отличаются номинальными диаметрами преобразователей расхода и диапа-

зонами объемного расхода теплоносителя. Для различных случаев назначения теплосчетчики

выпускаются в следующих исполнениях (обозначение исполнения Х в коде заказа Т230-Х…):

А - для измерений тепловой энергии при установке в обратный трубопровод;

В - для измерений тепловой энергии при установке в подающий трубопровод;

G - для измерений энергии охлаждения при установке в обратный трубопровод;

H - для измерений энергии охлаждения при установке в подающий трубопровод.

Вычислители имеют энергонезависимую память, в которой хранятся:

– накопленные значения тепловой энергии;

– накопленные значения объема теплоносителя;

– время наработки, время простоя; сообщения об ошибках.

Вычислитель может дополнительно обеспечивать архивирование:

– ежемесячных значений (глубина архивирования 24 месяца), а также годовых значе-

ний за предыдущий год: тепловой энергии и объема теплоносителя; времени простоя и време-

ни работы при наличии расхода; максимальных значений тепловой мощности, расхода и тем-

пературы теплоносителя;

– служебной информации.

Вычислители обеспечивают:

– считывание измерительной информации через оптический интерфейс с помощью

прибора сбора данных или компьютера, а также с дисплея (энергия считывается в kWh, MWh,

MJ, GJ; объем в m

);

– дистанционную передачу измерительной, архивной и служебной информации через

оптический интерфейс и, при наличии, в зависимости от заказа, через коммуникационные ка-

налы (M-Bus, радиомодуль, импульсный выход).

Теплосчетчики соответствуют классам точности 2 или 3 согласно

ГОСТ Р EН 1434-1-2006.

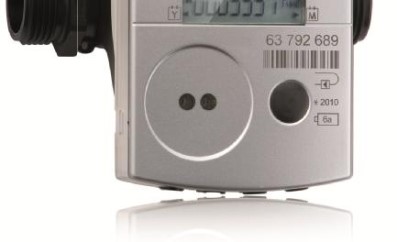

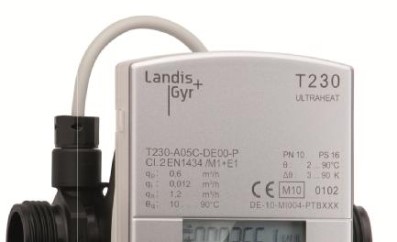

Внешний вид теплосчетчика представлен на рис.1.

Лист № 2

всего листов 4

Рис. 1

Рис.2Рис. 3Рис. 4

Программное обеспечение

ПО теплосчетчика T230 выполнено на языке Ассемблер, записано в микроконтроллер

H8/38076 или H8/38976 и полностью соответствует требованиям

ГОСТ Р ЕН 1434-2006. ПО разделена на метрологически значимую и метрологически незна-

чимую части.

К метрологически значимой части ПО относятся: измерение расхода, температуры,

времени, управление индикацией, функции интерфейсов, кнопок, сервиса, EEPROM, управле-

ние внутренними процедурами.

К метрологически незначимой части ПО относятся: коммуникация через оптический

интерфейс, M-Bus, декодирование передаваемых данных, самодиагностика, функции комму-

никационных модулей.

Метрологически значимые параметры и данные защищены от преднамеренного или

случайного изменения путем введения паролей и пломбирования узлов ТС.

Идентификационные данные программного обеспечения (ПО)

Наименование

ПО

Идентификаци-

онное наимено-

вание ПО

ПО ТС Т230

Номер версии

(идентификаци-

онный номер)

ПО

7-09

Цифровой иденти-

фикатор ПО (кон-

трольная сумма ис-

полняемого кода)

815С

Алгоритм вычис-

ления цифрового

идентификатора

ПО

CRC16

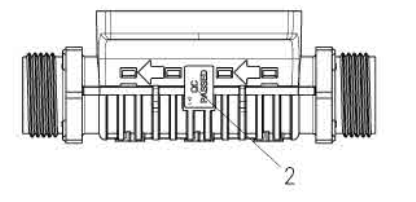

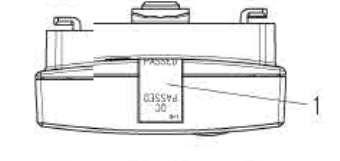

Места пломбирования приведены на рис.2…4.

Лист № 3

всего листов 4

Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответст-

вии с МИ 3286-2010 – "С".

Метрологические и технические характеристики

Номиналь-

ный расход

, м

/ч

0,6

1,5

Максимальный

расход q

/ч

1,2

3,0

2,5

5,0

Мини-

мальный

расход q

, м

/ч

0,006

0,012

0,015

0,025

Порог чувстви

тельности,

/ч

0,0012

0,0024

0,003

0,005

Монтаж-

ная длина,

мм

110

130

Потеря Вид

давления, соеди-

кПа нения

7,5 G

13,5 G

G1В

16,5G1В

от 0до 120

от 3 до 80

от 5 до 90

=±(2+0,02 q

/q), но не более ±5

=±(3+0,05q

/q), но не более ±5

вt

=±(1 + 4

min

)

вt

1,6

Диапазон измерений температуры теплоносителя вычис-

лителем,

Диапазон разности температуры теплоносителя в подаю-

щем и обратном трубопроводах (

), К

Температурный рабочий диапазон теплоносителя в пре-

образователе расхода,

Пределы допускаемой относительной погрешности теп-

лосчетчика при измерении объемного расхода и объема

теплоносителя во всем диапазоне расходов от q

до q

, %:

– класс 2

– класс 3

где q

и q – значения номинального и измеренного

расхода теплоносителя

Пределы допускаемой относительной погрешности вы-

числителей в комплекте с датчиками температуры при

вычислении тепловой энергии, %

где

min

– значения наименьшей и измеренной

разности температур в подающем и обратном трубопро-

водах,

Пределы суммарной допускаемой относительной по-

грешности теплосчетчика при измерении тепловой энер-

гии для классов 2 и 3, %:

Максимальная температура теплоносителя в преобразо-

вателе расхода, (не более 1000 часов), °C

Максимальное рабочее избыточное давление, МПа

Электропитание - от литиевой батареи номинальным на-

пряжением, В

Срок службы батареи в зависимости от заказа, лет

Температура окружающей среды, °C

Относительная влажность воздуха не более, %

Класс защиты корпуса по ГОСТ 14254-96

Габаритные размеры, мм

Масса, кг, не более

3,6

6 или 11

от 5 до 55

93 при 25 °C

IP54

116x70,4х77,3

0,36

Знак утверждения типа

наносится на маркировочную табличку методом лазерного гравирования и титульный

лист паспорта типографским способом.

Лист № 4

всего листов 4

Комплектность средства измерений

Наименование и обозначение

Теплосчетчик ULTRAHEAT Т230

Кол., шт

Примечание

в соответствии с заказом

длятеплосчетчика1 компл.

наименование и количество в

соответствии с заказом

Принадлежности

ULTRAHEAT

Упаковка

1 компл.

Руководство по эксплуатации

Паспорт

Методика поверки

1На партию

Поверка

осуществляется по методике МП 51438-12 "ГСИ. Теплосчетчики ULTRAHEAT Т230. Мето-

дика поверки", утвержденной ГЦИ СИ ФГУП "ВНИИМС" в июле 2012 г.

Основные средства поверки:

- установка поверочная расходомерная, диапазон 0,006…6 м

/ч, погрешность ±0,5 %;

- термостаты FBC720 низкотемпературный циркуляционный для воспроизведения температур

в диапазоне от -20…+200 °С, погрешность поддержания температуры

0,01 °С;

- термометр платиновый эталонный ПТС-10М, погрешность измерений температуры

0,01 °С;

- термометр цифровой эталонный ТЦЭ-005/М2, диапазон измерений сопротивления от 0 до

375 Ом, погрешность ±(0,003 +1,5∙10

–5

∙|t|) °С.

Сведения о методиках (методах) измерений

изложены в руководстве по эксплуатации на теплосчетчик.

Нормативные и технические документы, устанавливающие требования к теплосчетчи-

кам ULTRAHEAT Т230:

1. ГОСТ Р EН 1434-2006 “Теплосчетчики”.

2. Directive 2004/22/EC of the European Parliament and of the Council of 31 March 2004 (MID).

3. Техническая документация фирмы Landis+Gyr GmbH, Германия.

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений – выполнение торговых и товарообменных операций.

Изготовитель

фирма Landis+Gyr GmbH, Германия

Humboldtstrasse 64 90459 Nürnberg, Germany

тел. +(49911)-723-70-36, факс +(49911)-723-55-21

E-mail:

Herbert.brunner@landisgyr.com

Испытательный центр

ГЦИ СИ ФГУП "ВНИИМС" (аттестат аккредитации № 30004-08)

119361, Москва, ул. Озерная, 46

тел. +7(495) 437-57-77, факс +7(495) 437-56-66.

E-mail:

office@vniims.ru

Ф.В. Булыгин

Заместитель Руководителя

Федерального агентства по техническому

регулированию и метрологии

М.п.

"___" ___________ 2012 г.
