Приложение к свидетельству № 48369
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 1262 от 25.06.2018 г.)
Установка трубопоршневая поверочная двунаправленная
Назначение средства измерений
Установка трубопоршневая поверочная двунаправленная предназначена для измерений
количества жидкости при проведении поверки, контроле и исследовании метрологических
характеристик преобразователей расхода, входящих в состав системы измерений количества и
показателей качества нефти № 512.
Описание средства измерений
Принцип действия установки трубопоршневой поверочной двунаправленной (далее -
ТПУ) основан на повторяющемся вытеснении известного объёма жидкости из измерительного
участка ТПУ.
ТПУсостоитизследующихосновныхчастей:цилиндрическогоучасткас
измерительным объемом, свободно перемещающегося под действием потока жидкости
шарового поршня, детекторов положения поршня, четырехходового переключающего крана-
манипулятора, средств измерений давления и температуры.
При выполнении поверки, контроля и исследовании метрологических характеристик,
ТПУ и преобразователь расхода соединяют последовательно. Четырёхходовой переключающий
кран ТПУ поворачивают в положение "запуск" и в поток жидкости, проходящей через ТПУ,
запускается шаровой поршень. Перемещение поршня через измерительный участок ТПУ с
известной вместимостью приводит к последовательному срабатыванию детекторов ТПУ.
ТПУ может работать совместно с измерительно-вычислительным комплексом (далее -
ИВК) или счетчиком импульсов.
Приповерке,контролеиисследованииметрологическиххарактеристик
преобразователей объемного расхода по ТПУ определяется соответствием числа импульсов,
поступивших с преобразователя расхода, величине вытесненного из ТПУ объема жидкости.
Срабатывание детекторов ТПУ приводит к запуску и остановке ИВК или счетчика импульсов,
работающих совместно с ТПУ. При этом в ИВК производится отсчёт импульсов, поступающих
от поверяемого преобразователя. Через известные вместимость измерительного участка ТПУ и
количество импульсов определяется коэффициент преобразования преобразователя расхода.
Вместимость калиброванного участка определена для двух пар детекторов A-C-A и B-D-B.
Поверка, контроль и исследование метрологических характеристик преобразователей
массового расхода проводится аналогично, с той разницей, что во время перемещения поршня
через измерительный участок ТПУ дополнительно выполняется измерение плотности с
помощью поточного преобразователя плотности, а коэффициент преобразования преобразователя
расхода определяется через известные значения плотности, вместимости измерительного
участка ТПУ и количество импульсов.
ТПУ выполнена в стационарном исполнении (типоразмер 20).
Общий вид ТПУ приведен на рисунке 1.
Пломбировка ТПУ осуществляется с помощью проволоки и свинцовой пломбы с
нанесением знака поверки давлением на пломбы, установленные на проволоках, пропущенных
через отверстия завернутых винтов крепления и фланцевых соединений калиброванного
участка. Схема пломбировки приведена на рисунке 2.
Лист № 2
Всего листов 4
Рисунок 1 - Общий вид установки поверочной трубопоршневой двунаправленной

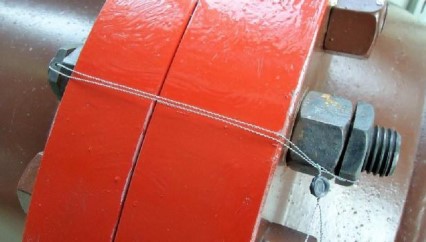

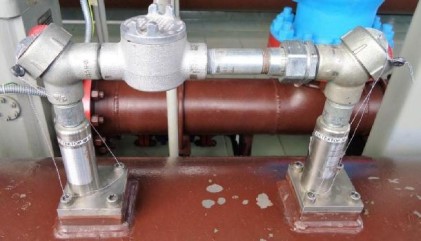

Рисунок 2 - Места пломбирования детектора и фланцевых соединений
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
6,819124
6,819976
±0,05
±0,10
Значение
2
от 110 до 1100
Таблица 1 - Метрологические характеристики ТПУ
Наименование характеристики
1
Диапазон измерения объемного расхода рабочей среды через ТПУ, м
3
/ч
Номинальная вместимость калиброванного участка для пары
детекторов А-С-А, определенная при выпуске из производства, м
3
Номинальная вместимость калиброванного участка для пары
детекторов B-D-B, определенная при выпуске из производства, м
3
Пределы допускаемой относительной погрешности определения
вместимости калиброванного участка ТПУ с применением эталонных
весов или мерников (для 1-го разряда по ГОСТ 8.510), %
Пределы допускаемой относительной погрешности определения
вместимости калиброванного участка ТПУ при поверке
трубопоршневыми поверочными установками 1-го разряда
с компаратором (для 2-го разряда по ГОСТ 8.510), %
Лист № 3
Всего листов 4
6,3
от +5 до +70
от 0,4 до 1000
Значение
+
22
220
-
33
50 (±0,4)
3000
5590
2440
1680
Таблица 2 - Основные технические характеристики
Наименование характеристики
Параметры рабочей среды:
-
давление, МПа, не более
-
диапазон температуры, °С
-
диапазон кинематической вязкости, сСт
Параметры электрического питания:
-
напряжение переменного тока, В
-
частота переменного тока, Гц
Потребляемая мощность, В·А, не более
Габаритные размеры ТПУ, мм, не более:
- длина
- ширина
- высота
Условия эксплуатации:
-
температура окружающей среды,°С
-
относительная влажность, %
– атмосферное давление, кПа
Средний срок службы, лет, не менее
от -29 до +50
до 90, без
конденсации
от 84,0 до 106,7
10
Знак утверждения типа
наносится на маркировочную табличку, установленную на корпусе ТПУ или на титульный лист
паспорта типографским способом.
Комплектность средства измерений
1 экз.
Количество
1 экз.
1 экз.
Таблица 3 - Комплектность ТПУ
Наименование
Установка трубопоршневая поверочная двунаправленная, зав. № MDP-556
Паспорт установки трубопоршневой поверочной двунаправленной.
Инструкция по эксплуатации системы установки трубопоршневая
поверочная двунаправленная
Поверка
осуществляется по документам:
-
МИ 1972-95 «Рекомендация. ГСИ. Установки поверочные трубопоршневые. Методика
поверки поверочными установками на базе весов ОГВ или мерников»,
-
МИ 2974-2006 «Рекомендация. ГСИ. Установки поверочные трубопоршневые
2-го разряда. Методика поверки трубопоршневой поверочной установки 1-го разряда
с компаратором».
Основные средства поверки:
-
весыэталонныепоГОСТ8.021-2015,пределыдопускаемойотносительной
погрешности ±0,01 %;
-
набор эталонных мерников 1-го разряда по ГОСТ 8.400-2013, пределы допускаемой
основной относительной погрешности ±0,02 %;
-
трубопоршневая поверочная установка 1-го разряда по ГОСТ 8.510-2002, пределы
допускаемой относительной погрешности ±0,05 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке ТПУ, а также на пломбы,
установленные в соответствии с рисунком 2.
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к установке трубопоршневой
поверочной двунаправленной
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений
объема и массы жидкости
Изготовитель
«Daniel Measurement and Control Inc/ / Division of Emerson Process Management», США
Адрес: USA, 11100 Britmoore Park Drive, Houston, Texas 77041
Телефон (факс): 713-827-5033, +1 713 827 3880
Web-сайт:
E-mail:
Заявитель
Открытое акционерное общество «Славнефть-Мегионнефтегаз»
ИНН 8605003932
Адрес: 628684, г. Мегион, Ханты-Мансийский автономный округ - Югра, ул. Кузьмина, д.51
Телефон (факс): (34643) 4-67-02, (34643) 4-64-91
Web-сайт:
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «Метрологический центр СТП»
(ООО «Метрологический центр СТП»)
Адрес: 420107, г. Казань, ул. Петербургская, д. 50
Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт:
E-mail:
Аттестат аккредитации ООО «Метрологический центр СТП» по проведению испытаний
средств измерений в целях утверждения типа № 30151-11 от 01.10.2011 г.
В части вносимых изменений
Общество с ограниченной ответственностью Центр Метрологии «СТП»
(ООО Центр Метрологии «СТП»)
Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7
Телефон (факс): (843) 214-20-98, (843) 227-40-10
Web-сайт:
E-mail:
Аттестат аккредитации ООО Центр Метрологии «СТП» по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311229 от 30.07.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
