Имитаторы параметров движения транспортных средств Сапсан 3, ГРСИ 51426-12
Номер госреестра:
51426-12
Наименование СИ:
Имитаторы параметров движения транспортных средств
Обозначение типа:
Сапсан 3
Производитель:
ООО "ОЛЬВИЯ", г.С.-Петербург
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.08.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48410/1
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Имитаторы параметров движения транспортных средств «Сапсан 3»
Назначение средства измерений
Имитаторы параметров движения транспортных средств «Сапсан 3» (далее по тексту
имитаторы) предназначены для имитации и воспроизведения скорости и направления движения
транспортных средств, а также положения транспортных средств относительно измерителей
скорости радиолокационных при их поверке.
Описание средства измерений
Принцип действия имитаторов заключается в приеме и последующем переизлучении
сигналов от измерителя скорости с заданными параметрами модуляции. При этом частотный
сдвиг переизлучаемого сигнала (в соответствии с эффектом Доплера) пропорционален
имитируемойскоростидвижениятранспортныхсредств(ТС).Амплитудаилифаза
переизлучаемых сигналов пропорциональны имитируемой дальности и положению ТС
относительно измерителя скорости.
Конструктивно имитатор выполнен в виде моноблока. Функционально в состав имитатора
входят: приемо-передающий тракт СВЧ, фазовый модулятор, процессорная плата управления,
гетеродин, счетчики частоты и каналы связи с внешними устройствами (RS-232).
Имитатор не имеет органов управления и индикации и предназначен для работы с
внешним компьютером.
Имитаторы выпускаются в двух модификациях литера 1 и литера 2.
Модификации имитаторов отличаются функциональными возможностями и условиями
эксплуатации. Имитаторы «Сапсан 3» литера 1 предназначены для использования в
лабораторных условиях, имитаторы
«Сапсан
3» литера 2 - для поверки измерителей скорости
движения транспортных средств на местах их установки. Имитаторы «Сапсан 3» литера 2
дополнительнооборудованы встроеннойвидеокамеройдлянаведенияимитатора на
поверяемый измеритель скорости.
Внешний вид и способ пломбирования имитатора «Сапсан 3» литера 1 представлен на
рисунке 1. Внешний вид имитатора «Сапсан 3» литера 1 в сборе с безэховой камерой
представлен на рисунке 2. Внешний вид и способ пломбирования имитатора «Сапсан 3»
литера 2 представлен на рисунке 3.

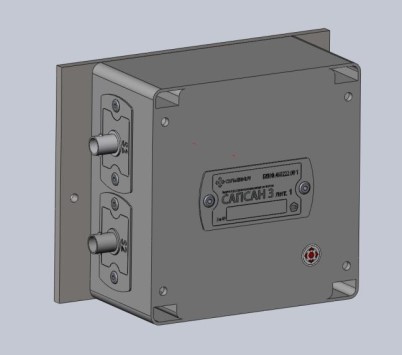

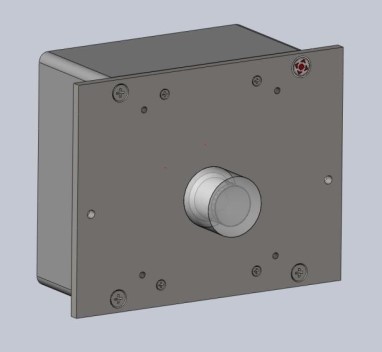

Рисунок 1 - Внешний вид и способ пломбирования имитатора «Сапсан 3» литера 1
Пломба на винте
запрета калибровки
Пломба на
корпусе
имитатора
Лист № 2
Всего листов 6

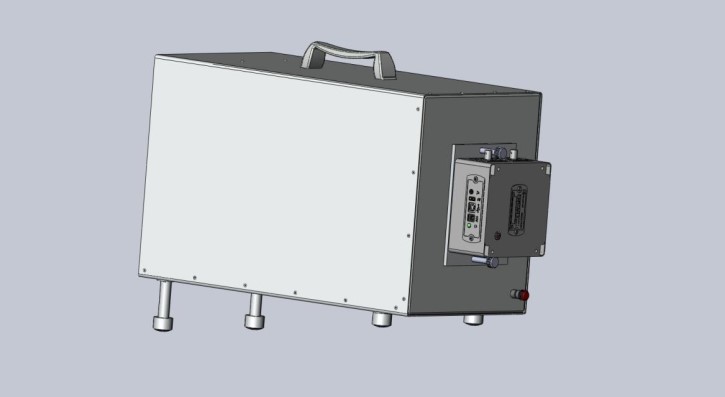

Рисунок 2 - Внешний вид имитатора «Сапсан 3» литера 1 в сборе с безэховой камерой

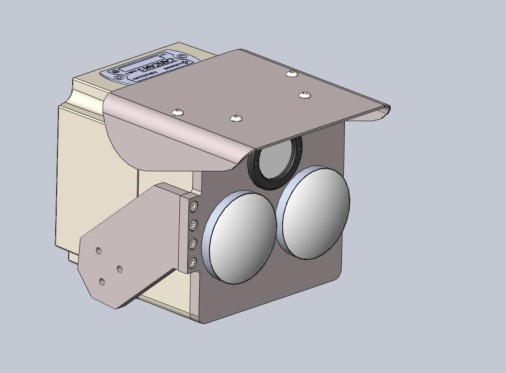

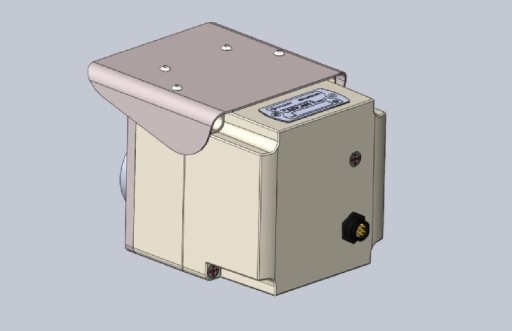

Рисунок 3 - Внешний вид и способ пломбирования имитатора «Сапсан 3» литера 2
Пломба на корпусе
имитатора
Пломба на винте
запрета калибровки
Лист № 3
Всего листов 6
Программное обезспечение
Программное обеспечение (ПО) состоит из встроенного и внешнего ПО.
Внешнее ПО устанавливается на внешний компьютер, не имеет метрологически значимой
части и предназначено для выбора и индикации параметров имитатора.
Встроенное ПО выполняет следующие функции:
- обеспечение связи с внешними устройствами;
- расчет промежуточной частоты между частотой встроенного гетеродина и частотой
поверяемого измерителя скорости;
- установление частоты и фазы модулирующих сигналов с параметрами, заданными от
внешнего устройства;
- сохранение параметров калибровки имитатора.
Защита
встроенного ПО от случайных и преднамеренных изменений реализована
путем
проверки
контрольной суммы при
старте, специализированного формата данных, не дающего
возможности несанкционированного изменения и использования уникального протокола
обмена между имитатором и внешним компьютером.
Идентификационные данные встроенного ПО имитаторов приведены в таблице 1.
Наимено-
вание ПО
Идентификационное
наименование ПО
Номер версии
(идентифика-
ционный
номер) ПО
Цифровой
идентификатор ПО
(контрольная сумма
исполняемого кода)
Таблица 1
Сапсан 3
SAPSAN3DD15XP
1.4
8E57D016
Алгоритм
вычисления
цифрового
идентифика-
тора ПО
CRC32
Уровеньзащитыпрограммногообеспеченияимитатораотпреднамеренныхи
непреднамеренных изменений соответствует уровню «C» (в соответствии с МИ 3286-2010).
Метрологические и технические характеристики
приведены в таблице 2.
Таблица 2
Наименование характеристики
Значение
«Сапсан 3» «Сапсан 3»
литера 1 литера 2
от 24,020 до 24,270
±2-
от 1 до 400
0,1
±
0,03
от 10 до 1000
±15
Диапазон несущих частот измерителей скорости,
ГГц
Пределы допускаемой абсолютной погрешности
измерений несущей частоты, МГц
Диапазон имитируемых скоростей движения ТС, км/ч
Дискретность установки значения скорости, км/ч
Пределы допускаемой абсолютной погрешности
имитации скорости, км/ч
Диапазон имитации дальности до ТС по амплитуде
модулирующего сигнала, м
Пределы допускаемой относительной погрешности
имитации дальности до ТС по амплитуде
модулирующего сигнала, %
Дискретность установки имитируемой дальности до
ТС по амплитуде, м
1
Лист № 4
Всего листов 6
Наименование характеристики
Значение
«Сапсан 3» «Сапсан 3»
литера 1 литера 2
от 0 до 360-
±1-
±1-
от 0,3 до 3от 3 до 50
от 10 до 16
7
от +10 до +35 от - 10 до + 50
до 90 до 98
от 630 до 800от 630 до 800
6
20000
3
Диапазон эмуляции разности фаз управляющих
сигналов, …°
Дискретность установки эмулируемой разности фаз
управляющих сигналов, …°
Пределы допускаемой погрешности эмуляции
разности фаз управляющих сигналов, …°
Рабочий диапазон расстояний от имитатора до
поверяемого измерителя скорости, м
Напряжение питания постоянного тока, В
Мощность потребления, Вт, не более
Климатические условия применения:
- температура окружающего воздуха, °С
- относительная влажность воздуха при 30°С, %
- атмосферное давление, мм рт. ст.
Средний срок службы, лет
Средняя наработка на отказ, не менее, ч
Масса, не более, кг
Габаритные размеры (длина х ширина х высота), мм,
не более
150х200х150200х150х200
Знак утверждения типа
наносится на корпус имитатора фотохимическим методом и на титульный лист паспорта
БКЮФ.468222.001(002) ПС типографским или иным способом.
Комплектность средства измерений
Комплектность имитаторов представлена в таблицах 3 и 4.
Таблица 3 - Комплектность имитаторов параметров движения транспортных «Сапсан 3» литера 1
НаименованиеОбозначениеКоличествоПримечание
Имитатор параметров движенияБКЮФ.468222.0011
транспортных средств «Сапсан 3»
литера 1
Адаптер питания ИЭН5 1205 1
Кабель связи с ПК БКЮФ.685622.041 1
Камера безэховаяБКЮФ.305178.0011(по заказу)
Ложемент «Универсальный»БКЮФ 6.854.0701(по заказу)
Ложемент «АРЕНА»БКЮФ 4.139.1701(по заказу)
Ложемент «Рапира»БКЮФ 4.139.0701(по заказу)
Ложемент «КРЕЧЕТ»БКЮФ.305614.0011(по заказу)
Антенна калибровочная 24 ГГцБКЮФ 2.092.0021
Компьютер-1(по заказу)
CD диск с ПО «Сапсан 3»БКЮФ.467361.0161
Методика поверкиБКЮФ.468222.002МП1
Руководство по эксплуатацииБКЮФ.468222.001РЭ1
ПаспортБКЮФ.468222.001ПС1
Руководство пользователяБКЮФ.468222.001РП1
программного обеспечения «Сапсан 3»
Лист № 5
Всего листов 6
Таблица 4 - комплектность имитаторов параметров движения транспортных «Сапсан 3» литера 2
НаименованиеОбозначениеКоличествоПримечание
Имитатор параметров движенияБКЮФ.468222.0021
транспортных средств «Сапсан 3»
литера 2
Устройство поворотноеБКЮФ.304119.0211
Персональный компьютер с -1
установленным ПО «Сапсан 3»
Комплект кабелейБКЮФ.454874.0011
Антенна калибровочная 24 ГГцБКЮФ 2.092.0021
Кабель поверочный с адаптеромБКЮФ.454874.0051
питания
Цифровой информационныйБКЮФ.467361.0161
носитель c ПО «Сапсан 3»
Методика поверкиБКЮФ.468222.002МП1
Руководство по эксплуатацииБКЮФ.468222.002РЭ1
ПаспортБКЮФ.468222.002ПС1
Руководство пользователяБКЮФ.468222.001РП1
программного обеспечения «Сапсан 3»
Чемодан упаковочныйБКЮФ.103648.0021(по заказу)
Поверка
осуществляется по документу БКЮФ.468222.002МП «Имитаторы параметров движения
транспортных средств «Сапсан 3». Методика поверки», утвержденному руководителем
ГЦИ СИ ФГУП «ВНИИФТРИ» 17.07.2012 г.
Основные средства поверки:
- частотомер электронно-счетный Ч3-66 (Регистрационный номер 9273-85), диапазон
измерений от 2 Гц до 37,5 ГГц, пределы допускаемой относительной погрешности измерений
±2·10
-7
;
- частотомер электронно-счетный вычислительный Ч3-64 (Регистрационный номер 9135-83),
диапазон измерений от 0,005 Гц до 1 ГГц, пределы допускаемой погрешности погрешность ±5
×
10
-7
;
- измеритель разности фаз Ф2-34 (Регистрационный номер 9512-84), диапазон измерений
от 0 до 360°, пределы допускаемой погрешности измерений ±0,1°;
- осциллограф цифровой запоминающий TDS2022B (Регистрационный номер 32618-06),
диапазон измерений амплитуды сигналов от 0,1 мВ до 10 В, пределы допускаемой
относительной погрешности измерений ±1,5 %;
- генератор сигналов измерительный MG3694B (Регистрационный номер 41262-09),
диапазон частот от 10 МГц до 40ГГц, пределы допускаемой относительной погрешности
установки частоты ±1 10
-7
.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измерений
приведены в эксплуатационных документах.
Нормативные и технические документы, устанавливающие требования к имитаторам
параметров движения транспортных средств «Сапсан 3»
ГОСТ Р 50856-96 «Измерители скорости движения транспортных средств радиолокационные.
Общие технические требования. Методы испытания»
Имитаторы параметров движения транспортных средств «Сапсан 3». Технические
условия БКЮФ.468222.001ТУ
Лист № 6
Всего листов 6
Изготовитель
Общество с ограниченной ответственностью «ОЛЬВИЯ» (ООО «ОЛЬВИЯ»)
ИНН 7802595490
Юридический адрес: 194156, Санкт-Петербург, пр. Энгельса д.27, корп. 5 лит. А
Почтовый адрес: 194156, Санкт-Петербург, пр. Энгельса д.27, корп. 5 лит. А
Тел/факс: (812) 326-38-41
E-mail:
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного
унитарногопредприятия«Всероссийскийнаучно-исследовательскийинститутфизико-
технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское
поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИФТРИ» по проведению испытаний
средств измерений в целях утверждения типа № 30002-08 от 04.12.2008 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 83444-21 | Система измерений количества и параметров газа (СИКГ), поступающего на продувку факельного коллектора низкого давления УПН-1, в БПРГ ЦПС Куюмбинского месторождения | Обозначение отсутствует | Закрытое акционерное общество "Научно-инженерный центр Инкомсистем" (ЗАО "НИЦ "ИНКОМСИСТЕМ"), г. Казань | 4 года | Перейти |
| 50167-12 | Системы измерений скорости движения транспортных средств | Автодория | ООО "Автодория", г.Казань | 2 года | Перейти |
| 61215-15 | Измерители параметров полупроводниковых приборов | ИППП-3 | ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г.Минск | 1 год | Перейти |
| 40142-08 | Каналы измерительных стендов контроля параметров электроприводной арматуры | Крона-517 | ООО НПК "КРОНА", г.Пенза | 1 год | Перейти |
| 52222-12 | Комплекс измерительный параметров цифровых интегральных микросхем | ЕТ-868О | ООО "ДМТ Трейдинг", Беларусь, г.Минск | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
